Объемное гибридное моделирование

Любые плоские и пространственные объекты ADEM могут быть использованы для построения объемных тел. И наоборот, любые тела могут быть задействованы для создания плоских и пространственных объектов. Таким образом, обеспечено единое пространство, значительную часть которого составляют привычные методы плоского проектирования.

Для увеличения нажмите на картинку

Реализованы практически все известные методы построения объемных тел: смещение, движение, вращение, по сечениям, по сетке, слияние и др.

Многие виды построения в системе имеют дополнительные возможности, например, учет нормали к опорной поверхности.

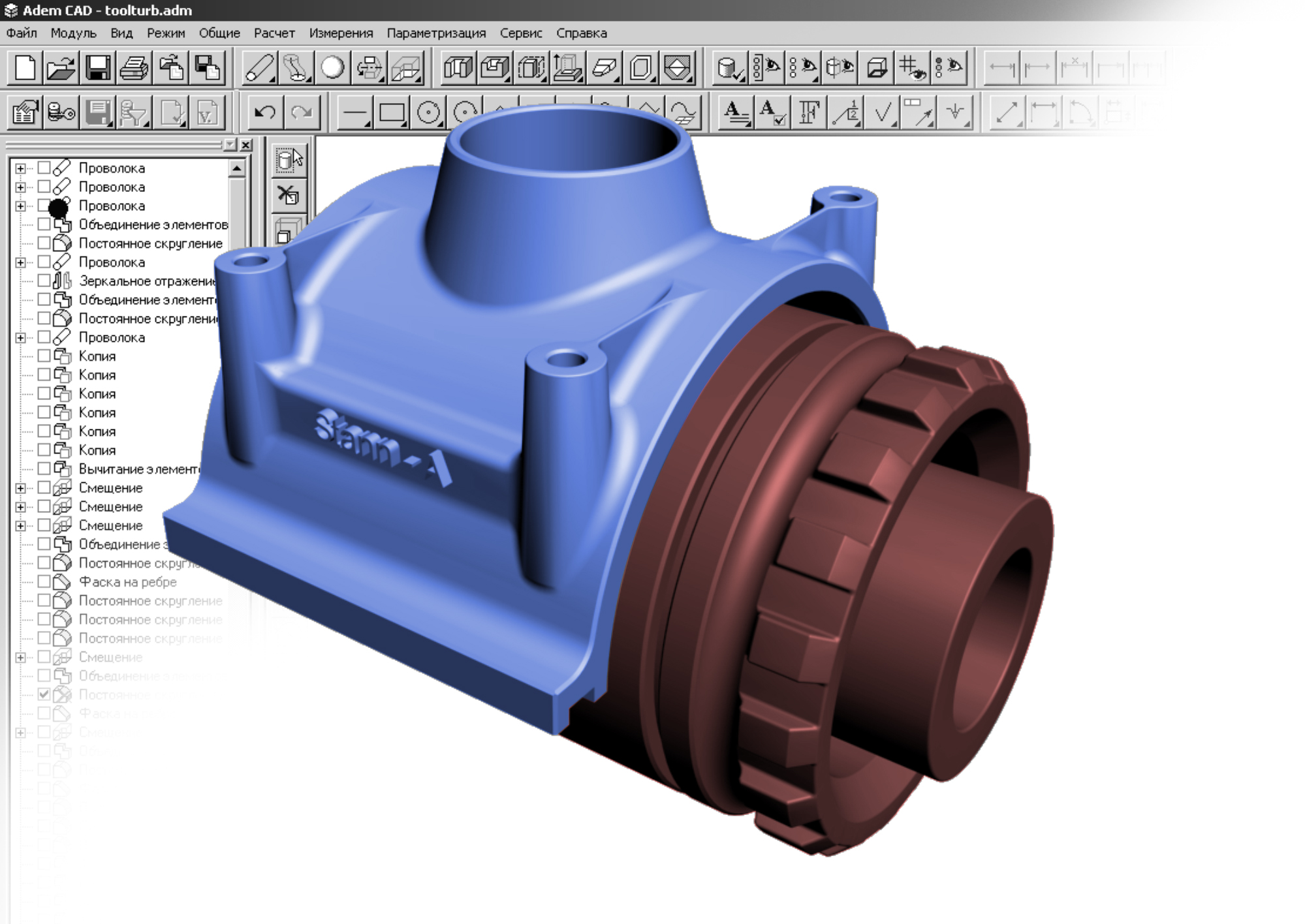

Все построения отражаются в дереве, в которое можно вносить изменения с последующей регенерацией модели.

Реализован обширный аппарат модифицирующих операций: скругление постоянным и переменным радиусом, создание фасок, булевы операции и множество их комбинаций.

При редактировании или построении какого- либо профиля конструктор имеет доступ ко всем объектам пространства и к их проекциям на рабочую плоскость для привязок и ссылок.

Модели из других систем, имеющие дефекты, могут быть автоматически или полуавтоматически исправлены средствами ADEM.

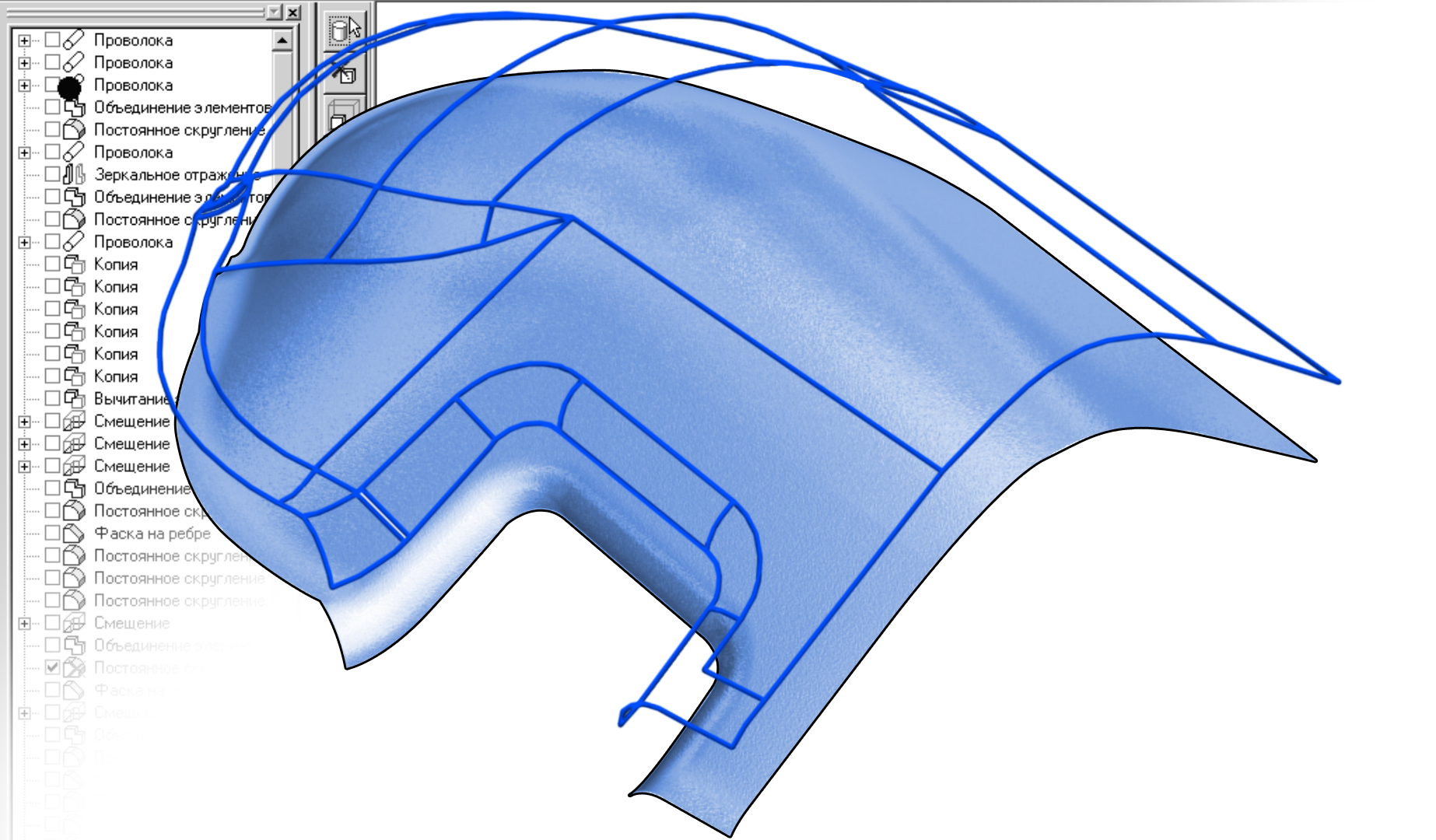

В ADEM включена функциональность, свойственная системам поверхностного моделирования. Обеспечен органичный переход от твердых тел к поверхностям и обратно.

В системе ADEM реализован аппарат прямого редактирования моделей без использования истории построения. Это играет важную роль при внесении изменений в импортированные модели или при внесении таких изменений, которые не возможно реализовать средствами редактирования дерева построений.

Дополняют перечень возможностей уникальные процедуры проверки корректности геометрии и системы размеров, сравнения проектов, агрегатов и отдельных деталей, а также специальные инструменты предварительного анализа и модифицирования геометрии из условий технологичности.

Плоское моделирование, черчение

Для увеличения нажмите на картинку

Черчение в системе основывается на двух схемах:

• классической, на базе примитивов (отрезок, кривая и т. п.)
• с использованием связных контуров и булевых операций.

p>Последний вариант позволяет пользователю мыслить объектами более высокого уровня, нежели отдельные дуги и отрезки. В его распоряжении находятся так называемые связные контуры, которые можно

Оба эти способа всегда доступны конструктору так же, как и их комбинация. В сочетании с параметризацией черчение в системе является эффективным инструментом для плоского и объемного моделирования.

Реализован контроль соответствия геометрии нанесенным размерам.

Чертежи, импортированные в ADEM из других систем через форматы DXF и DWG, приобретают новые свойства и могут быть параметризованы так же, как и оригинальные чертежи системы.

Получение чертежей от объемной модели

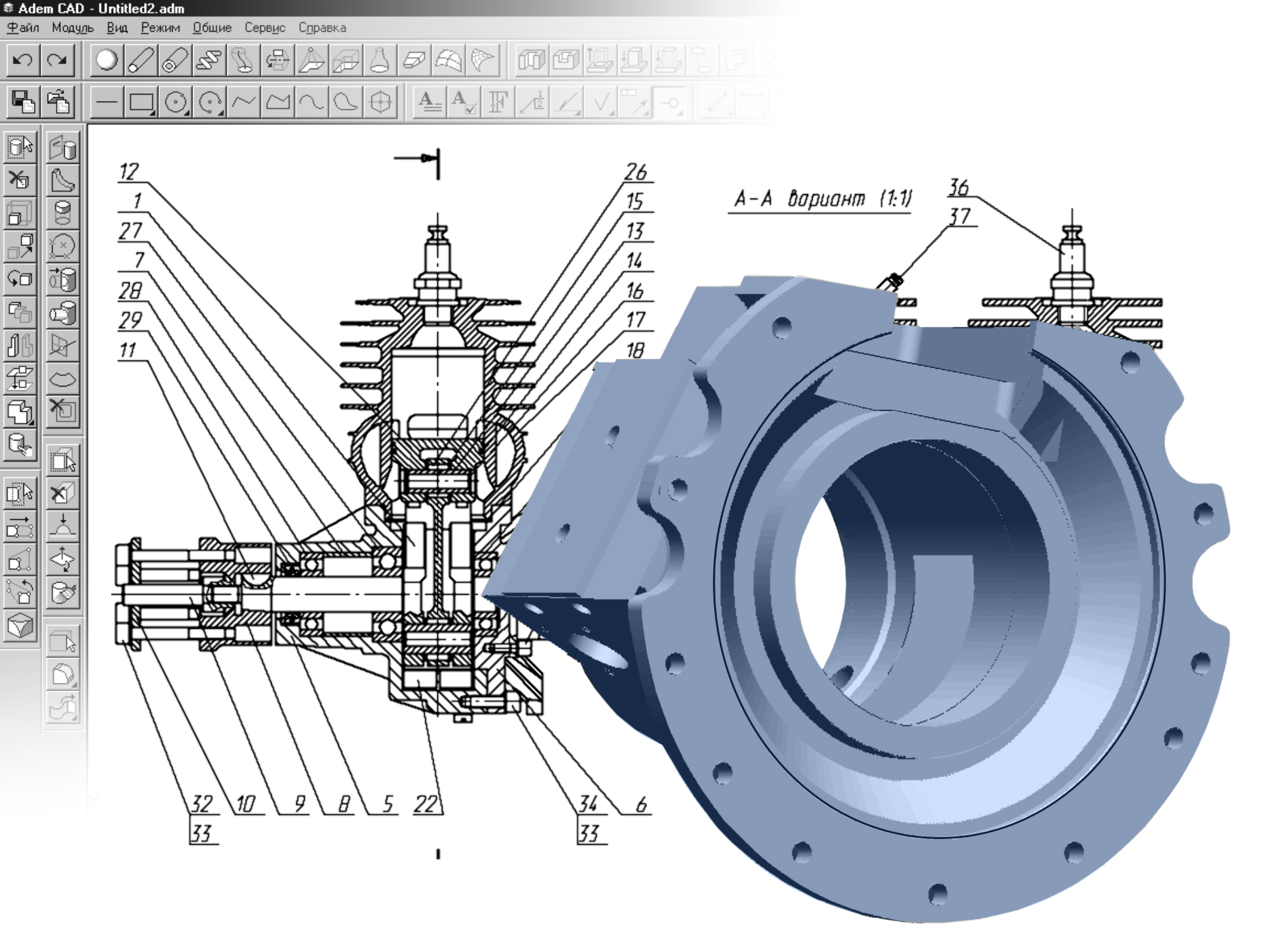

По объемной модели могут быть получены главные виды. Построение дополнительных видов, сечений, разрезов сводится к нанесению на поле чертежа стрелок видов и линий разрезов в обычном режиме плоского черчения. При этом cистема автоматически создает необходимые изображения.

Модель и чертеж имеют ассоциативную связь. При изменении модели виды, разрезы, сечения меняются автоматически.

Компьютерная обработка бумажных чертежей

Методика работы с бумажными чертежами сводится к сканированию их и сохранению в различных растровых форматах (BMP,TIFF, PCX, JPEG и т.п.) с использованием фильтров и встроенного растрового редактора для чистки мусора и удаления ненужной информации. Возможно проведение различных операций с выделенными частями изображения: перенос, поворот, копирование, зеркальное отражение, масштабирование.

Дополнение чертежа новой информацией в векторном исполнении осуществляется средствами чертежной части поверх растрового изображения. При этом можно использовать привязки к растрам, что упрощает стыковку растрового и векторного изображений.

Полученный гибридный чертеж может быть сохранен в виде отдельного документа и выведен на принтеры и плоттеры.

Оформление конструкторской документации

Способы оформления документации едины как для начерченных в системе объектов, так и для импортированных извне или полученных в результате проецирования 3D модели. ADEM поддерживает ЕСКД, ANSI, ISO стандарты.

Для увеличения нажмите на картинку

Основная часть стандартной графики содержится непосредственно в ядре системы.

Типы линий, штриховки, текстовые шрифты, размерные линии, условные обозначения и др. настраиваются автоматически в зависимости от выбранного пользователем стандарта исполнения чертежей. Элементы крепежа, различные элементы схем и пр. выполнены в виде библиотек, которые входят в поставку системы по умолчанию.

Для создания спецификаций предусмотрен несложный механизм с автоматической сортировкой. Применение модуля ADEM PDM в значительной мере повышает степень автоматизации этого процесса.

Обмен данными и их восстановление

Наряду с обменом данных через стандартные форматы файлов (IGES, SAT, STEP и DXF) в системе предусмотрены прямые интерфейсы обмена с такими системами как Catia (v4 и v5), Inventor, ProE и SolidWorks.

Проблемы потери части интеллектуальных данных при передаче между системами известны всем.

Для поддержки функционирования системы в подобных ситуациях в ADEM реализованы специальные возможности.

Например, для смыслового выбора поверхностей был разработан механизм автоматического распознавания. Он имеет ряд опций, которые позволяют выбирать: отверстия, валы, скругления, поверхности заданной кривизны и внутренние полости.

Для прямого редактирования среди прочих создан уникальный метод работы, который позволяет получать модель тела в виде сборки из фрагментов, которые являются также твердыми телами. С фрагментами можно производить операции переноса, удаления, масштабирования и др. И получать новое тело, собранное из них.

Особую роль играют алгоритмы восстановления и ”лечения” геометрии и топологии модели.

Раскладка (Раскрой)

Подсистема предназначена для оптимального размещения элементов произвольной формы на прямоугольных листах.

Возможно управление параметрами раскладки: приоритетом деталей, отступами от края, зазором между деталями, а также возможными вращениями деталей на листе и зеркальным отражением.

Результатом работы являются модели листов с разложенными на них деталями, списки и параметры раскроя. Эти данные являются исходными для технологической подготовки и программирования ЧПУ.
