О продукте Autodesk Advance Steel

Autodesk Advance Steel создавался специально для профессионалов в области САПР, и если вам нужен мощный и легкий в использовании инструмент на основе технологии BIM, то Autodesk Advance Steel как раз этот инструмент. Программа может полностью автоматизировать процесс создания рабочих чертежей, ведомостей и спецификаций марок КМ и КМД в соответствии с требованиями ГОСТ, а также данных для станков с ЧПУ. Autodesk Advance Steel значительно повысит производительность и качество чертежей, и при этом существенно сократится риск возникновения ошибок. Autodesk Advance Steel является частью BIM комплекса GRAITEC Advance.

100% ориентация на проектирование металлоконструкций

Autodesk Advance Steel позволяет ускорить процесс конструирования (как в одиночном, так и в коллективном режиме) и для этого инженеру предоставлен необходимый набор элементов строительных конструкций, параметрических интеллектуальных узлов и специальных инструментов для проектирования лестничных, ограждающих и других типов конструкций.

Autodesk Advance Steel в автоматическом режиме формирует чертежи марок КМ и КМД и в них будут все необходимые виды и разрезы, а также размеры и маркировка. Autodesk Advance Steel является частью комплексного решения GRAITEC на основе технологии BIM, позволяющего автоматизировать весь процесс строительного проектирования - от расчета до изготовления конструкции.

Модель предоставлена StahlbauZiemannGmbH (Германия)

Моделирование конструкции

Используя весь набор инструментов программы вы сможете быстро и эффективно моделировать конструкции. Построение точной модели очень важно, поскольку Autodesk Advance Steel впоследствии на основании этой модели создаст всю необходимую документацию (рабочие чертежи, ведомости и спецификации, NC файлы и т.д.).

На первом этапе, Autodesk Advance Steel предоставляет пользователю обширную библиотеку элементов строительных конструкций и функций моделирования, таких как:

• Типовые рамы, связи, прогоны и т.д.
• Профили металлопроката
• Настилы
• Стальные конструкции (лестницы, ограждения, стремянки и т.д., включая узлы)
• Гнутые пластины (в т.ч. конические и скрученные)
• Сварные профили, гнутые профили, профили переменного сечения.
• Инструменты редактирования пластин

Модель предоставлена PKD (Чехия)

Модель предоставлена DANTU Drafting (ЮАР)

Модель предоставлена Ets J-C FASSLER (Франция)

В зависимости от предпочтений пользователя и типа моделируемой конструкции Autodesk Advance Steel может работать в 2D или 3D режиме. Программа поддерживает все базовые функции CAD (копирование, перемещение, привязки и т.д.).

На втором этапе, Autodesk Advance Steel предлагает пользователю библиотеку настраиваемых автоматических узлов (в которой содержится более 300 узлов). Этим вы значительно увеличите скорость и эффективность конструирования соединений.

В AdvanceSteel вы сможете создавать пользовательские узлы «вручную», используя для этого широкий диапазон инструментальных средств:

• Обработка профилей и пластин (срез, подгонка, прямоугольный и круговой вырез, вырез по произвольному контуру, обработка под сварку, фаски, скругления и т.д.)
• Размещение болтов и отверстий
• Сварные соединения

Возможности нового Хранилища узлов

• Все узлы в одном месте
• Удобный предварительный просмотр узлов
• Возможность выбирать и применять узлы непосредственно из Хранилища узлов!

Autodesk Advance Steel производит автоматическую нумерацию элементов. Через диалоговые окна пользователь может задать префикс нумерации, метод, начальный номер и приращение. После этого Autodesk Advance Steel переходит к итоговой проверке: проверка на взаимопересечения элементов (коллизии), доступность инструментов при монтаже, согласованность нумерации элементов (изготовление, доставка и сборка).

Инженерия знаний: Autodesk Advance Steel включает в себя новую адаптивную технологию, которая автоматизирует и значительно ускоряет процесс создания узлов. Создавая соединение, Autodesk Advance Steel анализирует внутреннюю среду и если распознает, что подобная ситуация встречалась ранее, предлагает оптимальное соединение в заданной категории, принимая во внимание его структурную целостность.

Теперь Autodesk Advance Steel может автоматически рассчитывать наиболее распространенные типы узлов. Для того чтобы спроектировать соединение пользователю необходимо лишь задать усилия и Autodesk Advance Steel быстро выполнит расчет. При этом в модель автоматически вставляются корректные типы и количества болтов, толщины пластин и т.д. и выводится отчет о выполненных вычислениях.

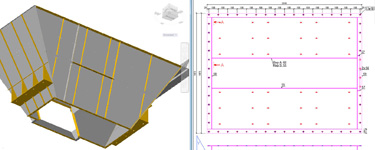

Autodesk Advance Steel - единственное программное обеспечение для проектирования металлических конструкций, которое облегчает работу с листовыми материалами. Достаточно двух щелчков мыши для того, чтобы создать элемент, например, коническую поверхность между двумя 2D объектами CAD (окружность, прямоугольник и т.д.) или между двумя трубами разного диаметра.

Чертежи этих поверхностей могут быть получены автоматически вместе с развертками.

Модель предоставлена PlanungsburoHeuer (Германия)

Модель предоставлена Solespam (Франция)

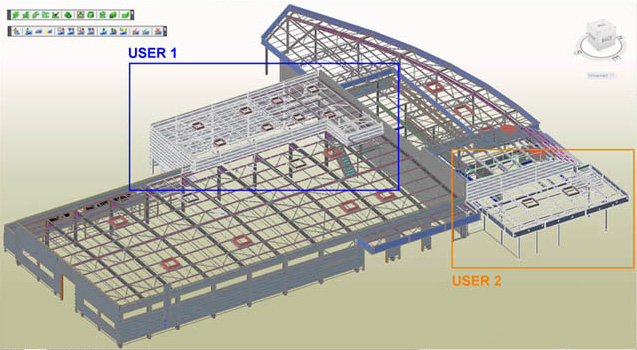

Многопользовательская (коллективная) работа

С технологией совместного использования модели, пользователи Autodesk Advance Steel могут работать параллельно над одним объектом, ускоряя тем самым процесс проектирования.

Autodesk Advance Steel предоставляет эффективный и надежный инструмент многопользовательской работы:

• Увеличение быстродействия при работе с большими моделями (все пользователи работают с одним DWG файлом
• Визуальный контроль (инструмент для отображения только выбранных элементов)
• Гибкость (возможность создания узла между элементами, смоделированными разными пользователями)
• Надежность (элемент, заимствованный одним пользователем, не может одновременно редактировать другой)
• Информированность (сообщения в реальном времени об изменениях в модели)

Многопользовательский режим работы доступен в пакете Autodesk Advance Steel Premium.

Автоматическое создание чертежей

После того, как построение модели закончено, AdvanceSteel предлагает широкий набор автоматизированных функций для создания монтажных схем и планов, чертежей отправочных марок, общих видов и деталировочных чертежей. В распоряжении пользователя готовый набор шаблонов всех необходимых форматов (от А4 до А0). Чертежи создаются в виде отдельных DWG файлов, связанных с моделью, при этом автоматически проставляются размеры и наносится маркировка. Необходимое оформление чертежей может быть настроено в соответствии с требованиями пользователя при помощи Диспетчера стилей чертежей.

Чертежи марки КМ

• Автоматическое создание изометрических видов на основании модели с широкими возможностями маркировки.
• Чертежи общих видов (планы, разрезы, виды, фрагменты) с возможностью автоматической простановки размеров и нанесения маркировки.
• Функция автоматизированного создания отдельных видов в ряде частных случаев (сложные детали, опирание колонны и т.д.).
• Гибкость в выборе средств управления отображением.

• Создание чертежей отдельных деталей и отправочных элементов
• Автоматизированное создание чертежей при помощи процессов
• Все элементы автоматически образмериваются и маркируются в соответствии с требованиями пользователя
• Размерные линии могут быть относительные (от общей базы), последовательные (цепочкой) и ординатные
• Функции создания разверток
• Автоматическое создание необходимых разрезов

Последний штрих

• Автоматическое создание сечения путем добавления линии разреза
• Вы можете изменять масштаб и представление элементов чертежа, а также управлять наличием разрывов элементов
• Есть возможность создания и модификации дополнительных размерных линий
• Быстрая вставка метки путем выбора необходимой информации непосредственно из модели

Управление документами

Автоматически создаваемые спецификации и ведомости КМ и КМД, а также NC файлы. Встроенный Диспетчер документов AdvanceSteel может автоматически создать все необходимые спецификации, ведомости материалов и файлы данных для станков с ЧПУ. AdvanceSteel содержит готовые шаблоны ведомостей и спецификаций по ГОСТ, а также позволяет создавать собственные шаблоны с заданным содержанием, сортировкой, логотипами и т.д.

Диспетчер документов Autodesk Advance Steel позволяет централизованно управлять всеми используемыми файлами, выполнять проверку чертежей, сортировку и печать ведомостей.

Autodesk Advance Steel автоматически создает облака ревизий на чертежах, статус которых отличен от исходного. Это позволяет пользователям легче отслеживать изменения при автоматическом обновлении чертежей.

Autodesk Advance Steel - уникальное сочетание простоты использования и функциональности

Autodesk Advance Steel сохранила свою независимость от платформы AutoCAD, усовершенствовав эргономику и удобство пользования. Пользователям новой версии предлагается новая палитра инструментов с анимированными кнопками и всплывающими подсказками.

Autodesk Advance Steel включает в себя множество новых инструментов. Среди основных функций новой версии можно выделить возможность создавать, сохранять и повторно использовать пользовательские узлы, способные легко подстраиваться под любую ситуацию.

Еще одна важная особенность – это возможность условного отображения сварных швов на чертежах в соответствии с СПДС. В основе этого инструмент используется технология особых точек объектной привязки, которые автоматически обновляются при изменении модели. Этот механизм также использовался для совершенствования работы с ручными интеллектуальными размерами.

Преимущества при покупке подписки Autodesk Subscription:

Подписка Autodesk является единственным способом, гарантирующим получение новых версий ПО, т.к. процедура Upgrade убрана из прайс-листов Autodesk с 6 марта 2015 года (подробнее). Поэтому покупая ПО Autodesk без подписки, Клиент в будущем не сможет обновить версию приобретенного программного продукта. А принимая во внимание намерение компании Autodesk полностью перейти на схему временного лицензирования для ряда программных продуктов, покупка постоянной лицензии с подпиской сейчас становится единственным способом гарантирующим владение самой актуальной бессрочной версией покупаемого ПО.

Одним из преимуществ Подписки Autodesk является право на использование предыдущих версий ПО, что позволяет сэкономить на обновлении оборудования, а также произвести переход на новые версии тогда, когда это нужно Вам.

Подписка Autodesk позволяет установить бесплатно дополнительную лицензию на ПК сотрудника, что позволит использовать продукты Autodesk вне рабочего места(в командировках, на домашнем ПК и т.д.).

Клиенты с Подпиской Autodesk имеют право на техническую поддержку. В течение 24 часов на вопрос клиента, заданный через Центр Подписки, ответят технические специалисты Autodesk.

Подписчики имеют право на использование облачных технологий Autodesk, которые включают 25ГБ для хранения и обмена файлами на каждого подписчика и право на выполнение рендеринга, оптимизации, анализа и других сложных процессов в сжатые сроки на мощностях Autodesk360.

Основные аргументы в пользу приобретения подписки Autodesk:

Доступ к новейшим технологиям и инструментам проектирования Autodesk

В вашем распоряжении – новейшие версии ПО и дополнения к продуктам Подписка Autodesk позволяет пользователям поддерживать свое программное обеспечение в актуальном состоянии, что является одним из базовых условий для повышения производительности. Это – экономичный и удобный способ, позволяющий всегда иметь доступ к последним версиям продуктов, новейшим технологиям Autodesk и инструментам проектирования. Подписчикам Autodesk предоставляются новейшие версии программных продуктов Autodesk, на которые у них имеются лицензии, а также периодически выпускаемые дополнения к продуктам. Все обновления для отдельных продуктов и программных комплексов Autodesk сразу же после их выпуска становятся доступны для скачивания в Центре Подписки.

Перенос рабочих процессов в облако

Повышение эффективности с помощью облачных сервисов Autodesk 360. При приобретении Подписки Autodesk на отдельный продукт или программный комплекс вы получаете привилегированный доступ к облачным сервисам Autodesk 360 для рендеринга, оптимизации и расчетов. Это позволяет сэкономить значительное количество времени благодаря более эффективной работе. Например, с помощью сервиса рендеринга в Autodesk® 360 можно быстро готовить фотореалистичные и панорамные изображения, не тратя на это ресурсы рабочего компьютера.

Повышенная мобильность и улучшенная совместная работа

Возможность работы в выездных условиях, не будучи привязанным к офисному компьютеру. Подписчикам Autodesk предоставляется 25 ГБ для облачного хранения данных в Autodesk 360 на каждое рабочее место, что позволяет выполнять в облаке задачи, требовательные к вычислительным ресурсам. Если относящиеся к проекту файлы хранятся в облаке, пользователи могут работать с ними, находясь в любом месте вне офиса. Autodesk 360 позволяет обмениваться файлами со всеми заинтересованными сторонами даже при отсутствии ПО, которое использовалось для создания этих файлов. В Autodesk 360 проектные данные хранятся в наиболее полном и точном виде. Вы можете просматривать и снабжать комментариями файлы в форматах 2D и 3D DWF™, DWG™, Navisworks и Revit через веб-браузер или с мобильного устройства, используя мобильное приложение Autodesk 360. Для редактирования DWG-файлов в облаке вы также можете использовать мобильное приложение на основе облачных технологий AutoCAD WS.

Удобный доступ, согласованный с принятыми методами работы

Доступность нужных продуктов Autodesk в любое время. Работа в удаленном режиме – уже давно не редкость, поэтому пользователям очень важно иметь возможность доступа как к предыдущим, так и к текущим версиям программного обеспечения, их одновременной установки на домашний и рабочий компьютер, а также использования за рубежом. Благодаря доступу к предыдущим версиям продуктов Autodesk упрощается взаимодействие с заказчиками и партнерами, которые не используют новейшие технологии Autodesk. Подписчикам Autodesk предоставляются исключительные лицензионные права – право на использование предыдущих версий, право на «домашнюю лицензию» и экстерриториальное право, что открывает доступ к нужным инструментам в любое время и из любого места.

Техническая поддержка при первой необходимости

Проектирование с соблюдением всех сроков благодаря поддержке экспертов. Составной частью программы Подписки Autodesk является Стандартная техническая поддержка. Специалисты службы поддержки Autodesk оказывают помощь при установке, настройке и устранении неполадок, что позволяет избегать простоев и повышать производительность. Вы также получаете доступ к онлайн-поддержке со стороны Autodesk, среди ресурсов которой – база знаний со справочными документами, руководствами и учебными видеоматериалами, а также возможность поиска по обширной библиотеке технических решений Autodesk и веткам форумов сообщества. Кроме того, подписчикам Autodesk предоставляется индивидуальная поддержка специалистов по вопросам, требующим конфиденциальности.

Виды лицензий Autodesk Advance Steel

Программа может поставляться в виде локальных или сетевых лицензий. Основные особенности каждого типа лицензирования изложены ниже.

Локальная лицензия - лицензия с установкой и активацией на определенном компьютере. Допускается использование на втором компьютере попеременно при приобретении коммерческой подписки (например, при использовании продукта дома и на работе; или на стационарном ПК и на ноутбуке).

Сетевая лицензия - позволяет установить программный продукт на неограниченное количество компьютеров в рамках локальной сети. При этом количество одновременно запущенных копий программы не может превышать общее количество купленных сетевых лицензий. Т.е., например, при приобретении двух сетевых лицензий, есть возможность установить программу на все компьютеры локальной сети предприятия, но одновременный запуск программы допустим не более, чем с двух компьютеров. В этом случае, при запуске с третьего компьютера, будет показано сообщение об отсутствии свободных сетевых лицензий. Механизм сетевого лицензирования позволяет заимствование (открепление) лицензий с сервера на срок до 180 дней (в случае необходимости коммандировки, выезда к клиенту и т.д.). При установке сетевых лицензий требуется настройка серверной части и установка программы на все графические станции, с которых в последствии необходим запуск. Серверная часть может быть представлена как одной из графических станций, на который установлена сама программа, так и выделенными (одним или несколькими) сервером для более надежного обеспечения бесперебойности работы.
