Черчение в машиностроительной отрасли

В процессе работы над чертежами для машиностроительной отрасли или промышленных производств можно использовать приложение AutoCAD Mechanical, которое предназначено для электронного макетирования. Пользователь может применять все доступные средства AutoCAD, а также библиотеки стандартных деталей и инструментов. В результате обеспечивается выполнение целого ряда задач проектирования механизмов, а также ускоряются все процессы конструирования.

Скачать пробную версию AutoCAD Mechanical!

Что нового в AutoCAD Mechanical 2018

В новой версии AutoCAD Mechanical значительно улучшена производительность, оптимизирован механизм подготовки документации. Изменения коснулись команд, которые позволяют создавать сопряжения, фаски, смещения, меню библиотеки шаблонов примечаний, а также расчетов в спецификациях.

Среди новшеств можно отметить:

1. Улучшение производительности проектирования за счет предварительного просмотра и удобного контекстного меню. Просмотреть можно результаты всех изменений в сопряжениях, фасках, смещениях. Через контекстное меню легко работать с параметрами свойств.
2. Применение галереи шаблонов примечаний для подготовки документации по техническому проектированию. Все обозначения шаблонов можно найти в библиотеке. Искать шаблоны легко по миниатюрам и подсказкам.

В спецификации можно определить общую массу с учетом свойств каждого компонента сборки. Значение общей массы, которое обновляется при изменении состава сборок, можно посмотреть в спецификации.

Базовые возможности продукта AutoCAD Mechanical

Возможности ПО для машиностроительной отрасли

Приложение AutoCAD Mechanical позволяет автоматизировать самые разные типовые задачи, обеспечивая тем самым высокие темпы создания чертежей. В приложении совмещена функциональность самой известной САПР и возможность воспользоваться обширными библиотеками стандартных компонентов, а также средств для автоматизации определенных задач проектирования в машиностроительной отрасли.

Производительность проектирования

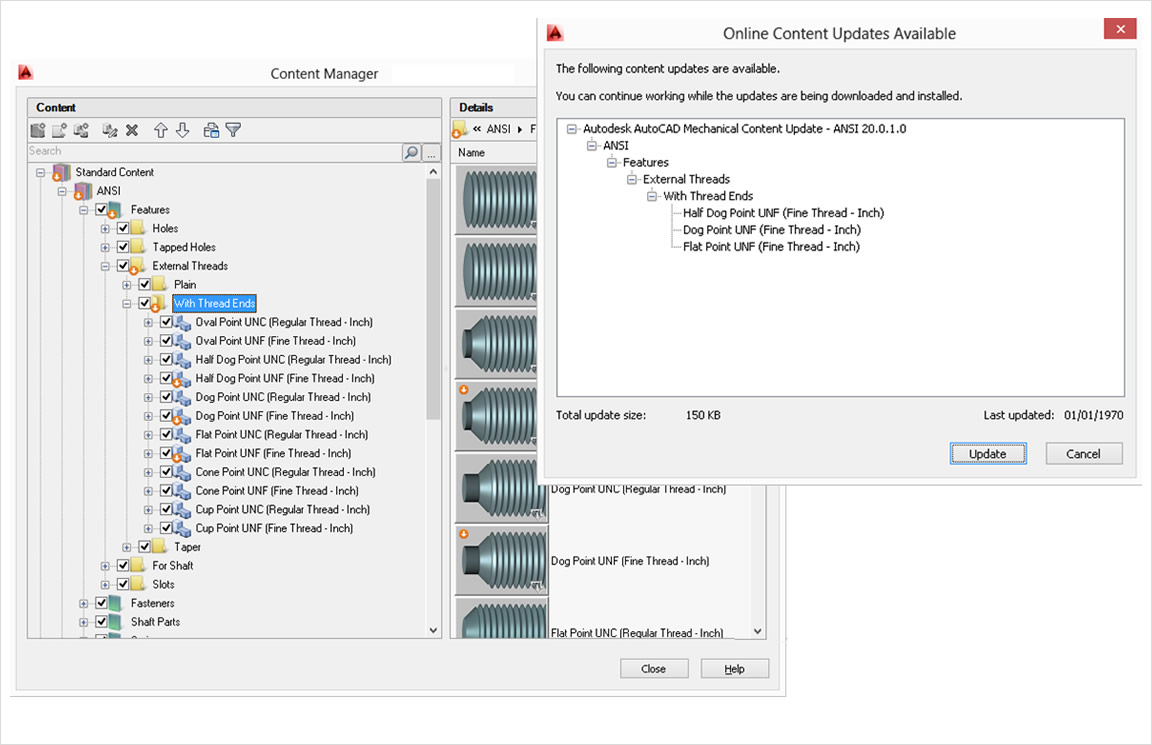

1. Возможность сетевого обновление стандартных деталей диспетчера компонентов. При появлении новых редакций или стандартов все библиотеки и типовые компоненты обновляются автоматически. Детали в проекте будут обновлены с учетом внесенных изменений.


   Для увеличения нажмите на картинку
2. Детализация и подготовка документов для трехмерных моделей, а также сборок Inventor. Реализован поиск соответствующих файлов и создание чертежей. Приложение обеспечивает внедрение редакций проектов с применением ассоциативных связей, что позволяет предупредить пользователя о внесении изменений или восстановлении чертежей. Предусмотрена работа с выносными элементами на основе выбранного вида чертежа, подготовка ассоциативных и неассоциативных чертежей с использованием трехмерных моделей AutoCAD и Inventor. Доступно создание не ассоциативных чертежей из определенных трехмерных моделей.

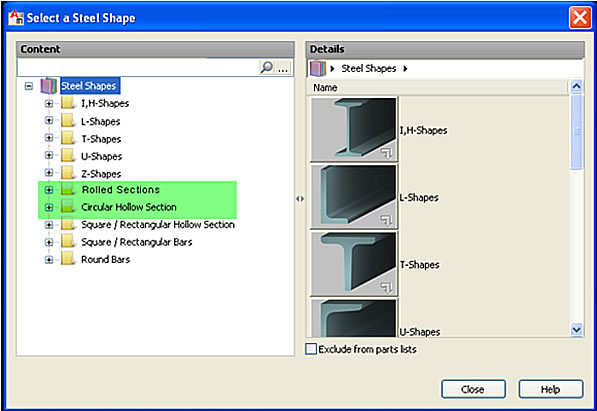

3. Библиотека пользовательских компонентов позволяет создавать и сохранять стандартные и собственные компоненты, а также элементы доступа или повторного применения. В папке «Избранное» можно создавать закладки для выбранных деталей или элементов, что значительно сократит время доступа к ним и повысит эффективность работы.
4. Несколько сотен тысяч стандартных деталей и элементов, что обеспечивает унификацию оформления любого рабочего чертежа. Приложение исключает необходимость ручных операций с механизмами, которые состоят из большого количества деталей. В результате значительно сокращается время проектирования.

   Приложение включает около 700 тысяч компонентов:

   • болт, гайка, шайба;
   • штифт, заклепка, подшипник, детали валов;
   • пробка, масленка, муфта;
   • детали несущих конструкций;
   • отверстия разных видов: сквозного, глухого, резьбового, продолговатого;
   • поднутрения, пазы, резьбовые окончания.



5. Обновление стандартов машиностроительного проектирования в соответствии с ISO 1302-2002, что в частности предполагает поддержку данных о естественных признаках при обозначении шероховатости поверхности. Все обозначения на чертеже прикреплены к ребрам. Реализована ассоциативность обозначений с ребрами, хотя первые относятся к поверхностям и граням элементов.


   Для увеличения нажмите на картинку

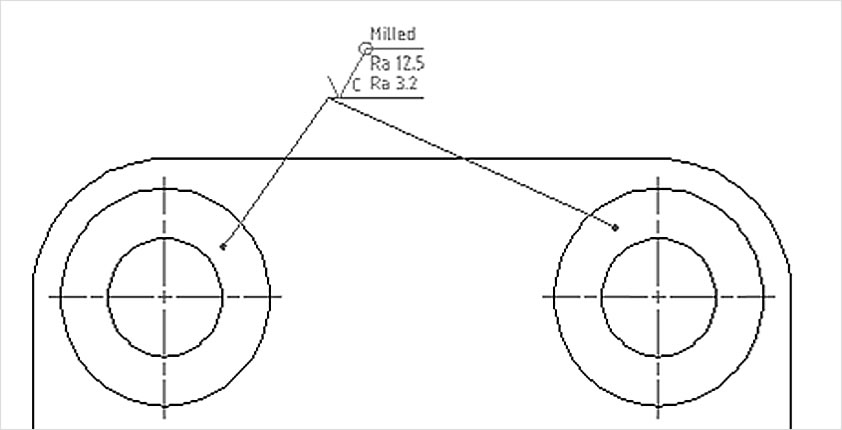

   Сварка. Обозначения включают параметры масштабного коэффициента, которые позволяют изменять размеры элементов сварки при любой высоте текста. Пользователь сможет настроить зазоры и управлять ими.

   Текстуры поверхности. Обозначения с поддержкой вложений для допуска формы и расположения, а также стандарта оформления GB/T 131 от 2006 года.

   База. Поддерживаются вложения для обозначения допусков формы и расположения. Обновлен стандарт оформления ISO 1101 (DIN, BSI и CSN) в версии 2012.

   Участок базы. Обновления коснулись ограничений линий обозначения по стандарту ISO 5459 (DIN, BSI и CSN) 2011 года.

   Допуск формы и расположения. Реализована поддержка дополнительных символов по стандарту ISO 1101 (DIN, BSI и CSN) от 2012 года.

6. Инструменты детализации чертежей, обеспечивающие возможность повторного использования. Поскольку учтены все тонкости черчения САПР, время создания документации сокращено до минимума. Наличие интеллектуальных инструментов черчения обеспечивает редактирование определенных элементов. При этом нет необходимости удалять и повторно создавать исходные элементы.

   Так, в случае изменения размера фаски или сопряжения нужно всего лишь щелкнуть по объекту, после чего откроется диалоговое окно, в котором объект был создан. В этом окне и доступен ввод новых значений.

   Целый ряд функций позволяет создавать выносные элементы с различным масштабом и поддержкой связей с исходными фрагментами, подготавливать таблицы отверстий с автоматическим обновлением в момент передачи детали в производство. Помимо этого, пользователи смогут работать с основными надписями и блоками изменений — английскими и метрическими единицами.

7. Управление слоями с автоматическим размещением объектов и присвоением определенных цветов и типов линий. Подготавливая чертежи, можно настроить AutoCAD Mechanical для работы с учетом стандартов того или иного предприятия. Благодаря функциям послойного размещения можно легко различить, где какой чертеж.
8. Скрытые линии. Все элементы чертежа в случае внесения любых изменений будут сразу же перерисованы, и вручную делать ничего не придется. При перерисовке закрытые элементы отображаются в виде скрытых или пунктирных линий. Поскольку часть компонентов чертежа могут выглядеть по-разному из-за размещения на переднем или заднем плане, приложение сохраняет информацию, необходимую для корректного составления спецификации. В результате значительно сокращается время на обновление двумерных проектов.
9. Генераторы компонентов и расчетные модули позволяют проектировать самое разное оборудование и создавать механизмы по бумажным каталогам и расчетам, выполненным вручную. Такие возможности значительно облегчают работу над проектом при большом количестве вносимых изменений. Помимо создания деталей по указанным данным, выполняется и целый ряд расчетов при проектировании таких деталей, как валы, пружины, кулачковые механизмы, цепные и ременные передачи.
10. Поддержка публикации не только стандартных, но и пользовательских деталей, которые можно добавить в существующую библиотеку. Во всех случаях обеспечивается совместное использование выбранных компонентов. К каждой детали можно добавить параметрические зависимости. Пользователю доступны такие функции, как привязка ручек, изменение размеров перетаскиванием.
11. Расширенная панель инструментов, что позволяет работать с чертежами и проектами для машиностроения:
    • около 30 опций для работы с прямоугольниками, дугами и окружностями;
    • построение и обновление осевых линий в автоматическом режиме;
    • использование специальных линий, чтобы выделить местные разрезы и сечения;
    • проекционные линии для выравнивания видов.
12. Интеграция подразумеваемых зависимостей (геометрические и размерные) к таким элементам, как прямоугольники, симметричные отрезки и осевые линии на чертежах для машиностроительной отрасли. При включении функции «Автоматическое наложение зависимости» все необходимые действия будут выполнены автоматически, включая создание только прямых углов в прямоугольниках, проведение осевых линий только через центр окружности.

Документация по техническому проектированию

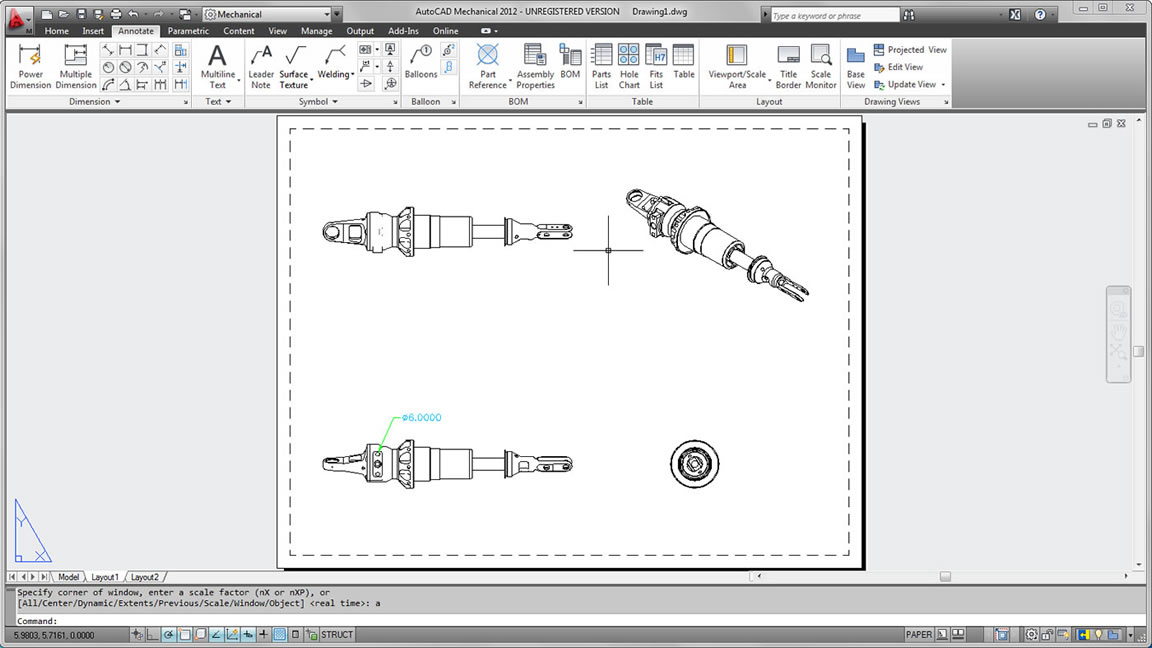

1. Приложение Autodesk Synergy позволяет создать ассоциативные разрезы, а также выносные элементы трехмерных моделей, разработанных в целом ряде приложений, в том числе AutoCAD и Inventor. Поддерживается импортирование SolidWorks, Pro/ENGINEER, CATIA, Rhino, NX, мгновенное обновление видов чертежей, включая отображение ребер и положение элементов. Работая с выносными элементами, пользователь сможет изменять форму, масштаб, аннотации. Приложение позволяет подготовить всю необходимую документацию с примечаниями на выноске, извлечениями данных о резьбе или отверстиях.


   Для увеличения нажмите на картинку

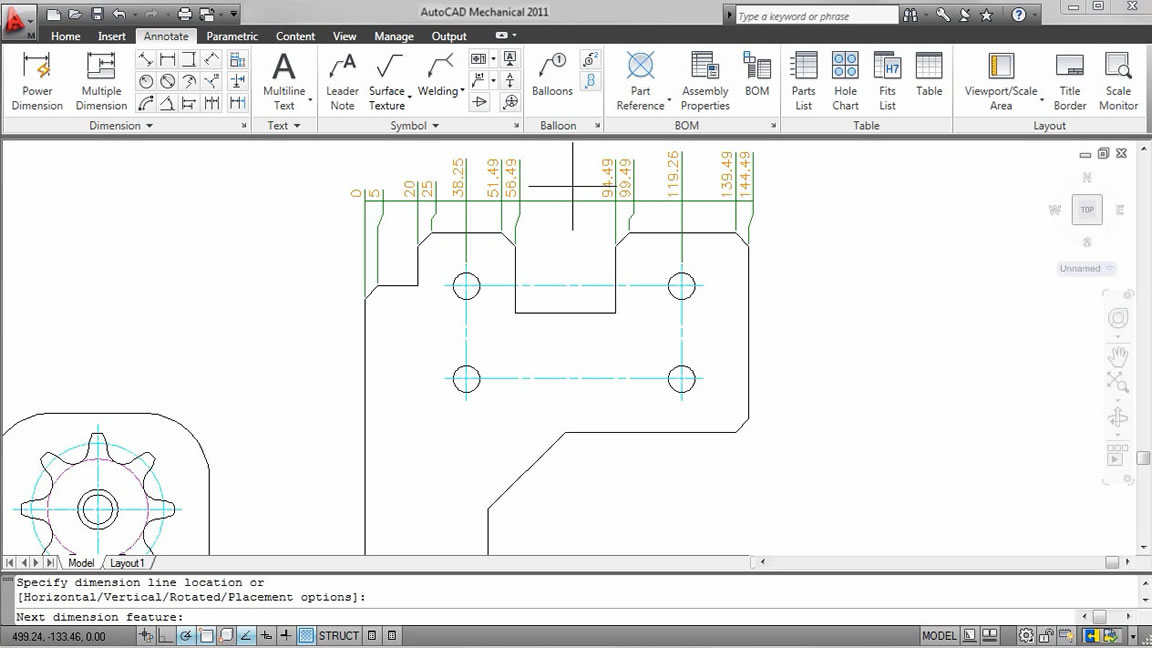

2. Интеллектуальные размеры для технического проектирования в диалоговых окнах, в которых нет лишней информации. Это позволяет пользователю управлять только параметрами, необходимыми для проектирования. Все размеры наносятся в автоматическом режиме, что значительно сокращает количество операций. При проектировании пользователь получает группы объектов, которые расположены на заданном расстоянии. Если нужно изменить или добавить информацию (допуски, посадки), то все зависимые размеры перестраиваются автоматически. В определенных случаях геометрию объекта можно изменить через выбор тех или иных размеров.


   Для увеличения нажмите на картинку
3. Соответствие целому ряду международных стандартов оформления позволяет подготовить необходимую документацию. Приложение обеспечивает работу с такими стандартами, как ANSI, BSI, CSN, DIN, GB, ISO, JIS, ГОСТ. В результате обеспечивается совместимость полученных результатов и поддерживается общепринятая форма обмена данными. Пользователю доступны инструменты, которые позволяют создать геометрические размеры, допуски, примечания, а также стандартные обозначения шероховатостей, баз, участков, конусов, уклонов и сварки.
4. Автоматическое создание спецификаций, которые обладают ассоциативностью и соответствуют действующим стандартам. В случае внесения определенных изменений в проект все данные будут обновлены. Пользователь может создавать сразу несколько спецификаций для одного чертежа.

   В приложении доступно сворачивание узлов, а также распознавание стандартных компонентов в автоматическом режиме. Работа с проектом позволит выпускать спецификации, которые точно соответствуют требованиям, принятым на том или ином предприятии.

   Любое внесение корректировок приводит к автоматическому обновлению всего чертежа и связанных с ним спецификаций. В результате сводятся к минимуму все задержки производства, связанные с неправильным указанием перечня деталей, обозначений и порядка заказа.

   Информацию из спецификаций легко экспортировать или вставить в виде ссылок в систему планирования потребности в материалах (MRP) или управления ресурсами (ERP) и данными (Vault и т. д.).

5. Наличие контекстного редактора размеров обеспечивает предварительный просмотр в случае внесения любых изменений. В реальном времени пользователь может добавить обозначения, нанести или изменить допуск, посадку, вставить текст до и после размера, выбрать необходимую точность. Все изменения сразу же отображаются именно так, как они будут видны при определенных настройках. К примеру, при выборе диаметров нескольких участков вала и указания посадки h6 к размерам добавится допуск с учетом номинального диаметра участка.
6. Перенос спецификаций с помощью определенных шаблонов. Настройка спецификаций выполняется с автоматическим сопоставлением свойств и созданием шаблонов переноса.
7. Пользователям доступны библиотеки компонентов, которые соответствуют стандартам JIS и DIN (Япония, Германия). В первом случае добавлена тонколистовая сталь G 3350:2009, газовые трубы JIS G 3452:2010. Для DIN добавлены крепежи DIN 6917:1989, DIN 6918:1990 и DIN 6918A:1990.


   Для увеличения нажмите на картинку

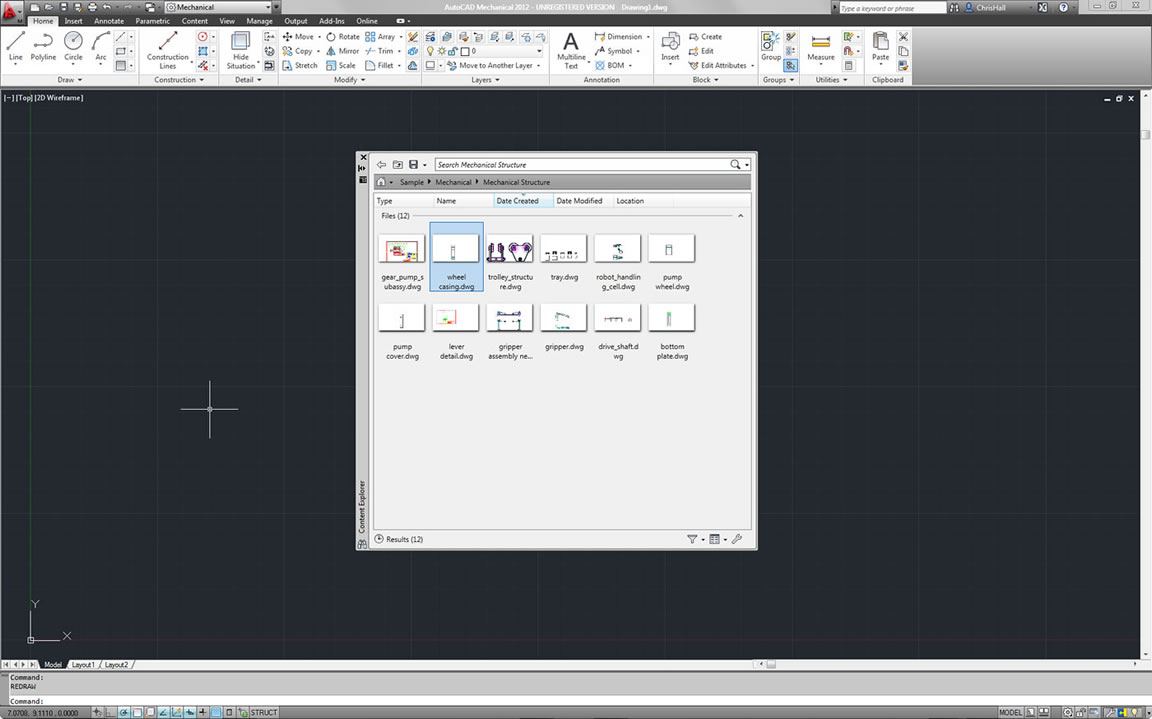

8. Обозреватель контента Autodesk позволяет быстро найти определенное содержимое проекта с использованием файловых объектов или текстовых атрибутов. По заданным критериям будет создан индекс поиска, что сокращает время нахождения определенных файлов, блоков, слоев, типов линий и стилей. После завершения поиска компоненты можно вставить в файл DWG.


   Для увеличения нажмите на картинку

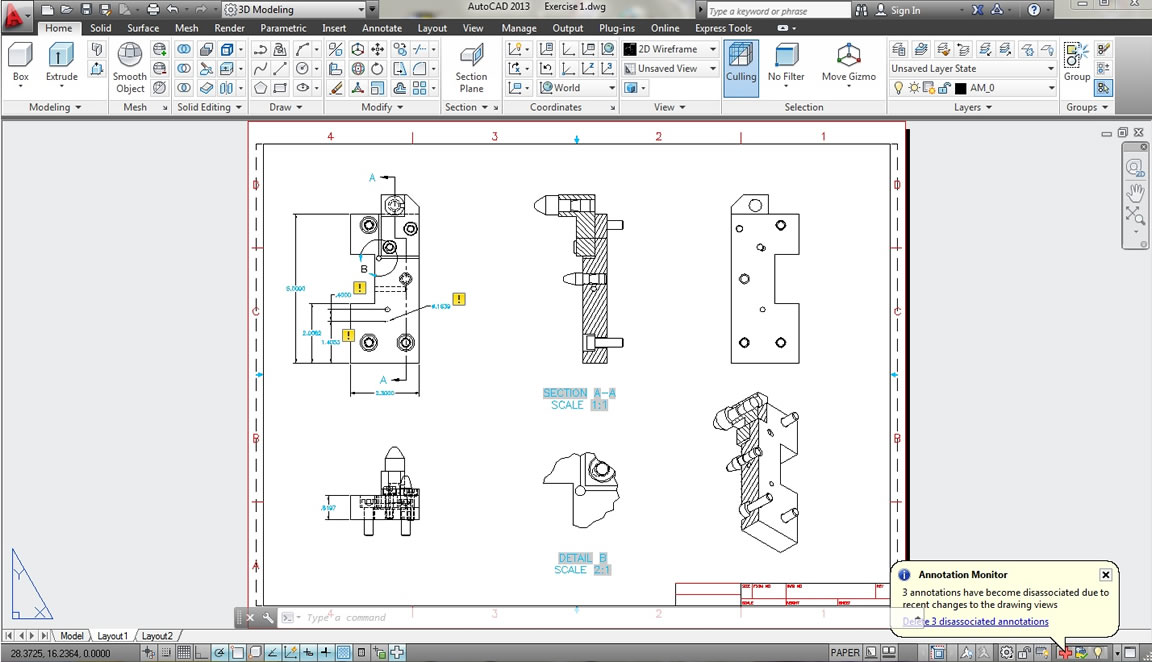

9. Специальный монитор позволяет определить аннотации, которые больше не связаны с теми или иными базовыми элементами в пространстве выбранной модели или листа. Для каждого размера, пояснения на выноске, обозначения шероховатости и других аннотаций создается ярлык. Через такие ярлыки пользователь сможет вызывать нужные команды, включая удаление, назначение аннотации базового элемента. Благодаря ярлыкам легко оценить качество подготовленной документации.


   Для увеличения нажмите на картинку

Требования к системе

Для 32-разрядного варианта AutoCAD Mechanical

• Операционная система, Microsoft Windows 7 Enterprise, Microsoft Windows 7 Ultimate, Microsoft Windows 7 Professional, Microsoft Windows 7 Home Premium, Microsoft Windows 8/8.1, Microsoft Windows 8/8.1 Pro, Microsoft Windows 8/8.1 Enterprise
• Intel® Pentium 4 или AMD Athlon dual core процессор, 3 GHz или выше с SSE2 технологией; для Windows XP: Pentium 4 или Athlon dual-core процессор, 1.6 GHz или выше с SSE2 технологией
• 2 ГБ оперативной памяти
• 6 ГБ на жестком диске для установки
• Монитор с разрешением 1280x1024 и поддержкой режима true color
• Microsoft Internet Explorer 9.0 или выше
• Устройство указания, совместимое с Microsoft Mouse
• Для установки: подключение к Интернету или привод DVD

Для 64-разрядного варианта AutoCAD Mechanical

• Операционная система Microsoft Windows 7 Enterprise, Microsoft Windows 7 Ultimate, Microsoft Windows 7 Professional, Microsoft Windows 7 Home Premium, Microsoft Windows 8/8.1, Microsoft Windows 8/8.1 Pro, Microsoft Windows 8/8.1 Enterprise
• Athlon 64 с SSE2 технологией, AMD Opteron™ с SSE2 технологией, Intel Xeon® с Intel EM64T подддержкой с SSE2 технологии, или Pentium 4 с EM64T поддержкой SSE2 технологии
• 2 ГБ оперативной памяти
• 6 ГБ на жестком диске для установки
• Монитор с разрешением 1280x1024 и поддержкой режима true color
• Браузер Microsoft Internet Explorer 7.0 или выше
• Устройство указания, совместимое с Microsoft Mouse
• Для установки: подключение к Интернету или привод DVD

Дополнительные требования к системе для 3D-моделирования

• Процессор Intel Pentium 4 или AMD Athlon с тактовой частотой 3 ГГц или выше, либо процессор Intel или двухъядерный процессор AMD с тактовой частотой 2 ГГц или выше
• Не менее 4 ГБ оперативной памяти
• 6 ГБ свободного места на диске (не считая места, необходимого для установки)
• 32-разрядный видеоадаптер класса рабочих станций с объемом памяти не менее 128 МБ, поддерживающий экранное разрешение 1280x1024, режим true color, Pixel Shader 3.0 (или выше) и Direct3D.
