О продукте Fusion 360

Fusion 360 – это комплексный облачный CAD/CAE/CAM инструмент для промышленного дизайна и машиностроительного проектирования. Он сочетает в себе лучшее, что можно было взять от Inventor, Alias, Simulation и др. программных продуктов Autodesk, чтобы создать уникальную среду, которую с легкостью можно приспособить под себя и которая позволит спроектировать практически все, что вы можете вообразить. Fusion 360 – отличное решение для «железных» стартапов, инноваторов, малых предприятий и изобретателей. Он также является очень важным инструментом, который должны освоить студенты и их преподаватели. Ведь именно ТАК будут работать в ближайшем будущем профессионалы и именно такому подходу к проектированию необходимо обучать нынешнее поколение, чтобы оно оставалось актуальным на рынке труда.

Возможности Fusion 360

Итерационное определение формы изделия

Быстро и удобно рассмотрите множество различных вариаций формы будущего изделия. Используйте сплайновое и твердотельное моделирование, чтобы шаг за шагом приблизиться к итоговому виду продукта.

Сплайновое моделирование

Создавайте эргономичные формы посредством технологии T-сплайнов и поверхностного моделирования. Указывайте точную формы кривизны поверхностей или непосредственно редактрируйте грани, ребра и вершины сплайнов «вручную».

Твердотельное моделирование

Твердотельное моделирование никогда не было таким простым, как в Fusion 360. Во многом это связано с появлением временной шкалы проекта, благодаря которой вы можете с легкостью откатиться до необходимой стадии и изменить ее не беспокоясь за последующее обновление структуры. Используйте привычные инструменты нисходящего и восходящего проектирования, такие как выдавливание, вращение, сопряжение, лофт, булевы операции и многие другие для создания как органичных форм, так и детализированных механических изделий.

Параметрическое моделирование

Используйте параметрические размеры при определении эскизов. Это позволит связать геометрические характеристики элементов с определенной величиной или функцией. Причем при обновлении того или иного параметра, модель автоматически обновится, соответственно изменив при этом связанные элементы.

Использование сеточных моделей

Импортируйте файлы STL и OBJ, отсканированные с реального объекта, и используйте их в качестве базы для будущей 3D-модели. Создайте сплайновую поверхность, повторяющую профиль сетки, используя инструмент Object Snap или используйте команду Pull, чтобы привязать вершины сплайнов к сеточной поверхности. После этого вы можете приступить к дальнейшей доработке модели.

Библиотеки стандартных компонентов

Fusion 360 сопровождается библиотекой стандартных инженерных деталей, отвечающих стандартам ISO, ANSI, DIN и др. Используйте их в качестве базы нового проекта или в качестве составных элементов имеющейся модели, чтобы не тратить время на их создание с нуля.

Проработайте проект при помощи инструментов инженерного анализа, анимации движения и рендера

После установления основных определяющих характеристик проекта, вы можете проработать их, используя инструменты по работе со сборками, инженерным анализом, анимацией движения и рендером.

Инженерный анализ

Понимание того, как изделие будет вести себя в реальной среде до того, как оно пойдет в производство, может сэкономить вам время и деньги. Используйте инструменты инженерного анализа, чтобы выявить наиболее уязвимые места будущего продукта и исправить их на стадии проектирования. Поделитесь результатами ваших расчетов с остальной командой при помощи А360. На данный момент доступны прочностной и модальный анализ. В дальнейшем ожидается обновление с дополнительными модулями расчета теплообмена и усталостной прочности.

Импорт/экспорт файлов

Импортируйте более 50 различных CAD-форматов, включающих в себя SLDPRT, SAT, IGES, STEP, STL и OBJ. Fusion 360 сохранит исходный файл и создаст на его основе собственный комплексный формат F3D. Экспортируйте файлы на локальный компьютер или в облако — как только модель экспортируется и будет готова к скачиванию, вы получите e-mail уведомление. Локальный экспорт включает в себя форматы IGES, SAT, SMT, STEP, F3D и DXF. Облачный экспорт включает в себя Inventor 2014, IGES, SAT, SMT, STEP, DWG, DXF, STL, FBX, и F3D.

Работа со сборками

Выполняйте сборку деталей прямо в той же среде, в которой они моделировались. Сделайте соединения деталей жесткими, например так, как они построены в данный момент, или укажите более детальную специфику подвижного соединения: вращательное, поступательное, плоскостное, сферическое, винтовое и др. Укажите пределы движения, чтобы добиться именно такого типа соединения, которое должно быть в реальности и тут же предварительно просмотрите любые изменения кинематики.

Кинематический анализ

Узнайте, как вела бы себя сборка в реальности, активировав все соединения в среде Motion Study. Установите порядок и способ взаимодействия подвижных соединений и оцените итоговую картину кинематики. Просмотрите анимацию динамического движения или проиграйте ее в реверсе.

Рендер

Создавайте фотореалистичные рендеры при помощи Fusion 360, используя при этом ваш локальный компьютер или воспользуйтесь мощью облачных серверов Autodesk. Воспользуйтесь огромной библиотекой доступных материалов, например полупрозрачные пластики, дерево, метал, стекло и композиты. Редактируйте существующие материалы и приспособьте их под ваш проект. Настройте большое количество параметров камеры, таких как фокусное расстояние, глубина резкости, тип освещения и окружающая среда.

Анимация

Создайте анимацию для вашей сборки, используя гибкие инструменты настройки камеры, переходов, появления/исчезновения деталей, ручного или автоматического «взрыва» сборки, информационных текстовых выносок и т.д. Поделитесь вашей анимацией, предварительно экспортировав ее в MP4 видеоролик.

Подготовьте проект для производства

Используйте среду 3D-печати, чтобы создать быстрый прототип будущего изделия, или подготовьте управляющую программу для станка ЧПУ, который изготовит вашу деталь.

2, 2.5 и 3 осевые станки ЧПУ

Fusion 360 использует то же CAM-ядро, что и в HSMWorks и Inventor HSM™. Благодаря этому можно быстро получить оптимальные траектории фрезы, снижающие износ режущего инструмента и выполняющие превосходную обработку поверхности изделия. Доступны все необходимые инструменты фрезерования: поддержка большого количества фрез, обработка плоских поверхностей, пазов, уступов, зачистка поверхности и т.д. Поддерживаются 2х, 2.5х и 3х координатные станки.

3D-печать

Подготовьте вашу модель для печати на 3D-принтере, предварительно просмотрев структуру будущего изделия, внеся ряд уточнений в печать и автоматически создав сеть поддерживающих платформ для нависающих поверхностей. Печать 3D-моделей выполняется через ряд программных утилит, включающем в себя Autodesk® Print Studio на базе Spark, с помощью которой вы можете напрямую работать с 3D-принтером Autodesk Ember™. Помимо этого также доступны принтеры Type A Machines, Dremel,MakerBot, и Ultimaker и др.

Чертежи

С легкостью определите основной и дополнительные виды вашего изделия, укажите размеры, допуски и аннотации, которые связаны ассоциативной связью с исходной 3D-моделью. Благодаря этому, любые последующие изменения автоматически отразятся на имеющимся чертеже, таким образом вам не придется создавать его заново. Экспортируйте чертежи на локальный компьютер в форматах DWG или PDF и доработайте их, если необходимо, в AutoCAD.

Кооперативная работа и менеджмент проекта

Fusion 360 позволяет команде разработчиков вести совместную работу над проектом, благодаря уникальной коммуникационной платформе, которая позволяет:

• Общаться, оставлять комментарии к проекту в реальном времени
• Отслеживать изменения в проекте
• Сохранять и обмениваться данными в облаке
• Ознакомьтесь с официальным сообщением Autodesk на предмет безопасности облачных сервисов компании (на английском)

Параллельное проектирование

Географическое расположение теперь не преграда для эффективной работы нескольких человек со связанными компонентами проекта. Параллельное проектирование позволяет вам вставить один компонент Fusion 360 в другой и наладить между ними ассоциативную связь. Если один из компонентов изменится, то вы можете выбрать, нужно ли внести соответствующие изменения в связанный с ним объект. Fusion 360 выделит те компоненты, которые были изменены в ваше отсутствие и вы точно также сможете определить обновить связанные с ними детали по отдельности или сразу все вместе.

Синхронный просмотр

Используйте инструмент синхронного просмотра, чтобы в реальном времени продемонстрировать вашу работу коллегам или клиентам. Во время web-сессии, участники могут просмотреть ход изменений, выполненных при помощи Fusion, написать сообщение или комментарий привязанный прямо к 3D-модели, а также взаимодействовать непосредственно с самой моделью.

Отслеживание прогресса и коммуникация

Пригласите неограниченное количество участников вашего проекта. Отслеживайте ход работы и активность остальных участников через новостную ленту проекта прямо в Fusion 360. Вы также можете отслеживать прогресс при помощи сервиса А360 в браузере. Оставляйте комментарии к тому или иному событию, проводите опросы касательно ключевых моментов проекта и определите план работы при помощи специального календаря.

Менеджмент версий проекта

Fusion 360 позволяет отслеживать версии проекта, с которым работала ваша команда. Каждая версия отдельно сохраняется в облачном сервисе А360 (вы также можете сохранить любую из них на локальный компьютер). Каждую из версий вы можете просмотреть и повысить ее до актуальной. Благодаря специальному интегрированному поиску вы можете быстро найти необходимые компоненты в сложных комплексных сборках.

Мобильные устройства

Благодаря мобильному приложению Fusion 360 вы можете просматривать данные проекта, отмечать маркированные области прямо на 3D-модели, оставлять комментарии и вести совместную работу где угодно, с кем угодно (коллегами или клиентами). Приложение доступно для iOS и Android. Поддерживается более 100 форматов, включая DWG, SLFPRT, IPT, IAM, CATPART, IGES, STEP, и STL.

Управление доступом

Загрузите вашу работу в галерею проектов Fusion или настройте доступ для просмотра файлов используя специальную функцию Share (Поделиться). Создайте ссылку, благодаря которой пользователи смогут просмотреть, скачать и оставить комментарий к модели прямо через web-браузер, даже если у них нет учетной записи Autodesk (поддерживается более 65 форматов файлов для просмотра, без лишних скачиваний или плагинов). Определите, кто может просматривать, комментировать и вносить изменения в проект.

Поддержка API

Автоматизируйте пользовательские задачи в Fusion 360 благодаря встроенному API редактору. Создайте специализированные скрипты на JavaScript или Python (на базе Brackets и Spyder 2). В качестве примеров вы можете посмотреть скрипты генераторы болтов, зубчатых колес и перечня материалов сборки для чертежа.

Вариативность проекта

Создайте несколько вариаций сборки или детали из базовых опций, чтобы вместе с вашей командой определить какая из них является наиболее оптимальной. Каждый член команды получает уведомление, если вариация была изменена, таким образом, можно отследить работу напарника. Вариации могут быть объединены с другими вариациями или разформированы, если система выдаст вам сообщение об обнаруженном конфликте.

Расширения для Fusion 360

Расширения Fusion 360 предоставляют дополнительные возможности при работе с программой. Одни из них содержат специализированные инструменты, которых нет в общей среде, другие позволяют безлимитно производить действия, обычно требующие затрат облачных кредитов. Вы можете приобрести расширения на короткий срок, например, под задачи конкретного проекта, или оформить годовую подписку, если используете их функциональность постоянно. Это позволяет гибко варьировать ваши затраты. Здесь мы познакомим вас с особенностями каждого пакета расширений для Fusion 360, а также расскажем, как их можно приобрести.

Machining Extension

Сравнительная таблица CAM-возможностей Fusion 360 и Fusion 360+Machining Extension

Данное расширение предназначено для подготовки изделия к механической обработке. Оно содержит множество инструментов для написания управляющих программ для ЧПУ-станков, дополняющих базовую CAM-функциональность Fusion 360:

• Стратегия обработки с осью поворота предназначена для 4-осевой обработки сложных поверхностей. Данная стратегия позволяет выбирать из нескольких способов обработки, назначать угловые пределы и смещение инструмента.
• Стратегия Steep and Shallow предназначена для создания деталей со сложной геометрией. Встроенный алгоритм самостоятельно определяет тип поверхности (вогнутую или плоскую) и позволяет обрабатывать всё изделие одной траекторией движения инструмента, автоматически выбирая необходимый вид обработки.
• Обрезка траекторий обработки позволяет модифицировать траекторию движения инструмента за счет её удаления или обрезки снаружи / внутри выбранной области детали. Это значительно повышает эффективность и сокращает время обработки.
• Контроль столкновений для 5-осевой обработки позволяет обрабатывать бо́льшую площадь изделия в рамках одной установки, используя настройки контроля оси инструмента. Вы сможете создавать траектории, предотвращая столкновения инструмента с деталью.
  Примечание: На данный момент реализовано только для стратегии Steep and Shallow.

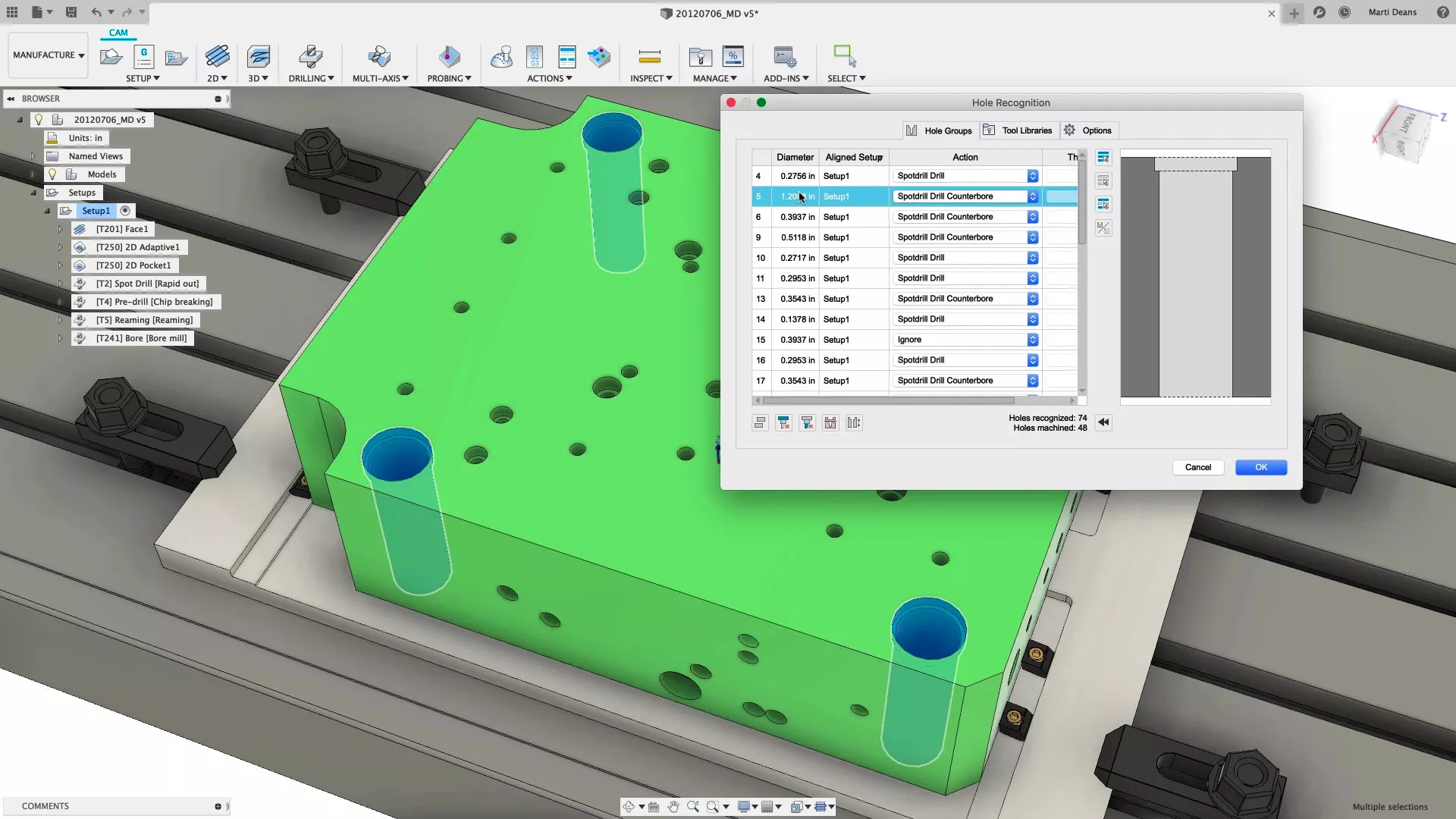

• Распознавание отверстий способно не только определять отверстия на детали, но и автоматически выбирать необходимый инструмент, а также выстраивать эффективный алгоритм операций. Всё это значительно упрощает обработку и сокращает время цикла.

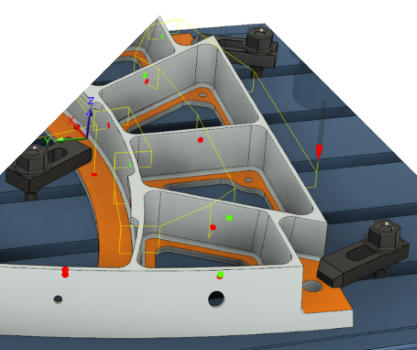

• Измерение элементов геометрии позволяет проверять геометрию изделия в ходе обработки. Данная функция дает возможность контролировать размеры и расположение критических элементов, определять износ инструмента, временно или полностью останавливать обработку. Вы также можете использовать этот инструмент для автоматической установки заготовки на столе станка (Part Alignment).

• Выравнивание детали позволяет оптимизировать позиционирование траекторий обработки, основываясь на результатах зондирования поверхности заготовки.

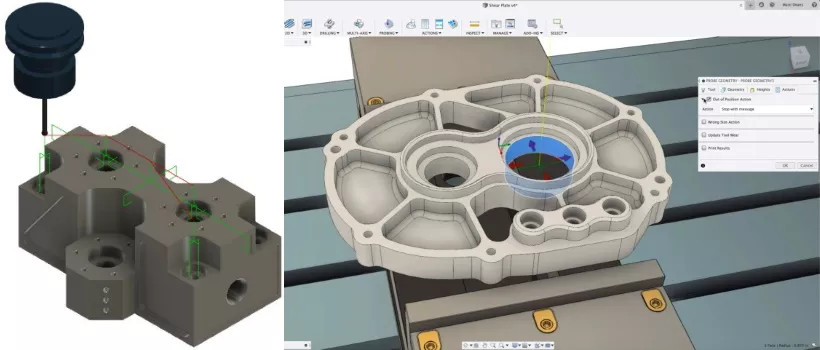

• Стратегия измерения поверхностей позволяет написать программу для измерения поверхностей контактным щупом. Его результаты помогут убедиться, что деталь соответствует проектным отклонениям, определить проблемные зоны и быстро принять решение о внесении изменений.


Additive Build Extension

Данное расширение позволяет использовать технологию 3D-печати из металлического порошка методом лазерного спекания (MPBF). Оно включает в себя инструменты для реализации всех этапов подготовки к производству изделия. Рассмотрим возможности расширения подробнее:

• Fusion 360 предоставляет большую библиотеку 3D-принтеров известных производителей. Чтобы найти нужный, используйте поиск с удобными фильтрами.
• Вы можете расположить детали на рабочей поверхности принтера вручную, но инструменты расширения позволяют сделать это в автоматическом режиме, обеспечивая эффективность и предотвращая ошибки.

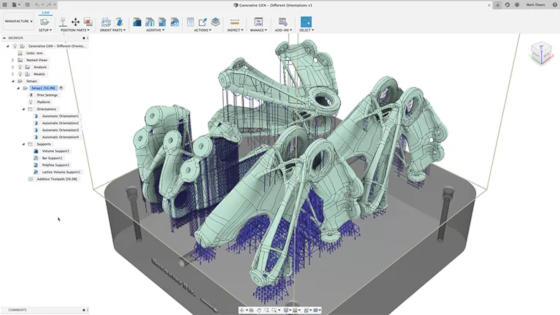

• Расширение дает возможность генерировать около десяти различных типов поддержек. Выбирайте удобный для вас метод получения структур поддержки: можно указать отдельные грани или модель целиком. Во втором случае система сама определит, где расположить поддерживающие конструкции.
• Расширение помогает сгенерировать траекторию движения лазера 3D-принтера и получить файл управляющей программы. Доступен экспорт в универсальный формат 3MF.
• Чтобы увидеть, как будет выращиваться модель, запустите предварительный просмотр траектории. Для разных объектов траектория обозначается разным цветом. Вы также сможете настраивать скорость движения, изменяя интервалы рассчитываемых слоев.

Использование инструментов Additive Build Extension в сочетании с базовой CAM-функциональностью Fusion 360 даст вам практические безграничные возможности и свободу для производства любых изделий с использованием гибридной технологии.

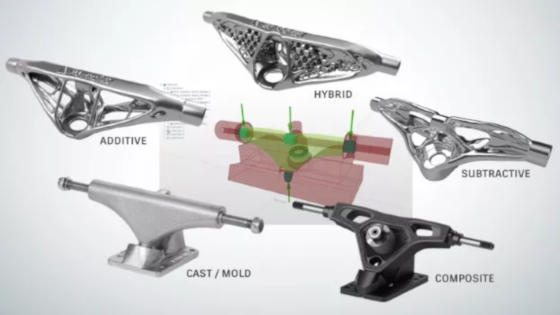

Generative Design Extension

Данное расширение предоставляет возможность проводить неограниченное количество генераций и выгружать модели, полученные с помощью технологии Generative Design, в течение срока действия подписки. У вас может возникнуть вопрос, почему доступ к технологии, входящей в базовую функциональность Fusion 360, предоставляется платно. Давайте разберемся в этом вместе.

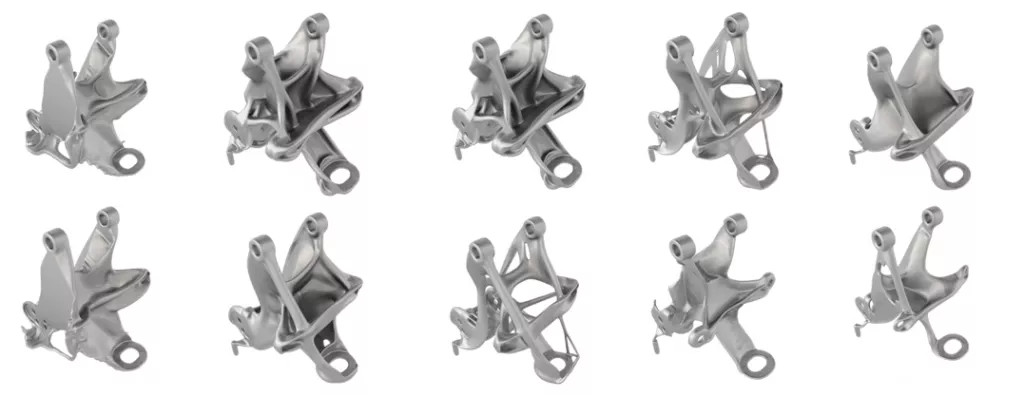

• Generative Design способен создавать максимально легкие и прочные модели при минимальном участии человека. Вам понадобится лишь задать критерии, такие как материал, метод изготовления, нагрузки, крепления и т.д.
• Технология позволяет не только создавать новые, но и оптимизировать уже существующие модели. В результате удается, например, получить одну деталь вместо сборной конструкции, значительно снизив её вес и улучшив внешний вид.
• В процессе расчета одновременно генерируются сотни, а иногда даже тысячи вариантов изделия, на что человеку понадобятся многие месяцы работы.
• Интерфейс дает возможность фильтровать полученные результаты по ряду критериев, позволяя проводить сравнение и облегчая выбор наиболее оптимальной модели.
• Все расчеты производятся в облаке, а значит, для использования технологии Generative Design вам не нужен компьютер с особыми техническими требованиями. Ресурсы рабочей машины не задействуются, поэтому в ожидании результата можно работать над другими задачами.

Генеративный дизайн позволит вам создавать модели, которые недоступны для человеческих возможностей. Вы удивитесь, насколько быстрой и удобной станет ваша работа. А если учесть знакомую всем формулу «время – деньги», затраты на расчеты в Generative Design уже не кажутся неоправданными.

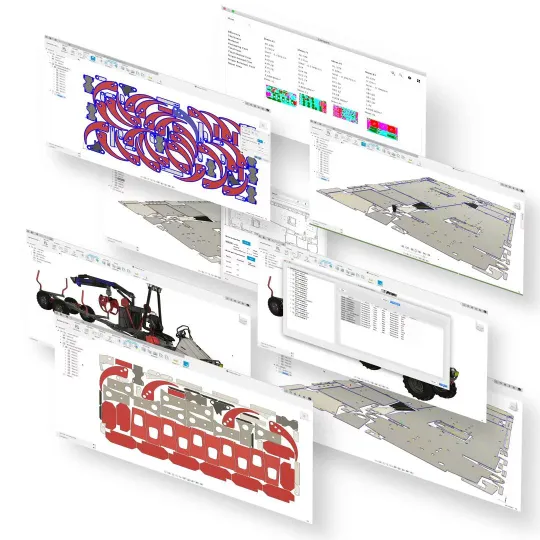

NESTING & FABRICATION EXTENSION

Разблокируйте расширенные возможности раскроя и изготовления для создания оптимизированных и ассоциативных многолистовых макетов для деталей из листового при подготовке к резке на станках с ЧПУ.

АВТОМАТИЗАЦИЯ РАСКРОЯ ДЕТАЛЕЙ

Оптимизируйте расход материала с помощью автоматического определения материала, толщины и количества деталей.

ПОЛНОСТЬЮ ИНТЕГРИРОВАННОЕ ВО FUSION 360 РЕШЕНИЕ

Генерируйте установки, траектории инструментов и NC-код непосредственно во Fusion 360.

ПОВЫШАЙТЕ СВОЮ ЭФФЕКТИВНОСТЬ

Создавайте настраиваемые отчеты, объединяйте детали из нескольких документов и задавайте ограничения на вращение деталей.

ЧТО ВХОДИТ В РАСШИРЕНИЕ?

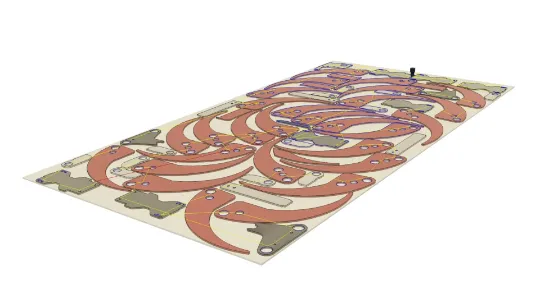

• Подготовка раскроя

  Расширение позволяет объединить в одной раскладке компоненты из разных файлов форматов dxf и f3d. Есть возможность создать разные раскладки, автоматически устанавливая толщину материала, подсчитывая точное количество деталей, входящих в сборку. Есть возможность создавать оптимальную раскладку деталей сразу на нескольких листах материала.

• Контроль параметров раскладки

  Расширение позволяет эффективно управлять такими важными параметрами, как допустимый угол поворота детали, промежуточные расстояния, отклонения и другими.

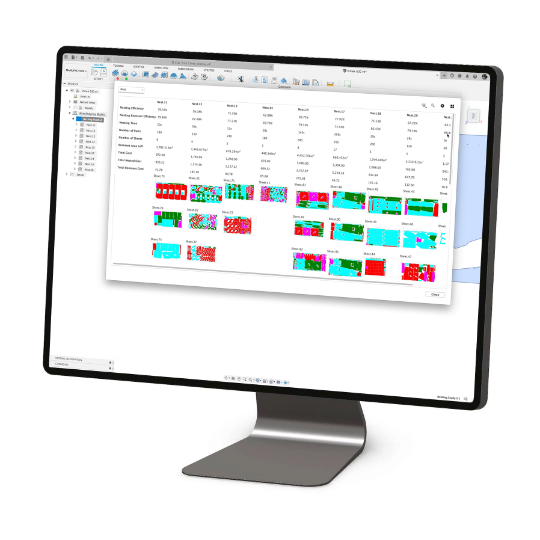

• Отчёты

  Расширение автоматически генерирует отчёты о результатах и параметрах раскладки, позволяя проводить ручную настройку для отображения необходимых данных. Отчеты можно сохранять в виде PDF-файлов.

• Написание управляющей программы и экспорт в DXF

  После получения оптимальных результатов раскроя вы можете сгенерировать параметры, траектории инструмента и код управляющей программы из Fusion 360 или экспортировать готовые схемы в DXF-формат.

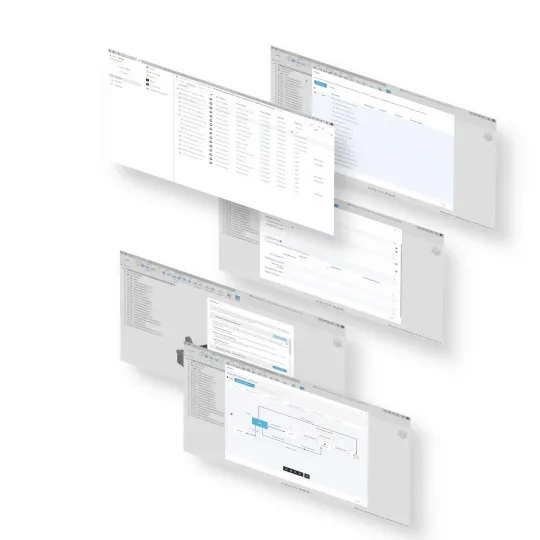

MANAGE EXTENSION

Благодаря преднастроенным процессам согласования, управление изменениями в изделиях на любой стадии производства доступно по нажатию одной кнопки. Прозрачность процесса согласования наряду с электронным механизмом утвержде позволяют сосредоточиться на главных задачах производства, а не на настройке и администрировании.

УПРАВЛЕНИЕ ИЗМЕНЕНИЯМИ

Функционал отслеживания, уведомления, утверждения и просмотра истории всех изменений в изделиях обеспечивает вы качественной продукции.

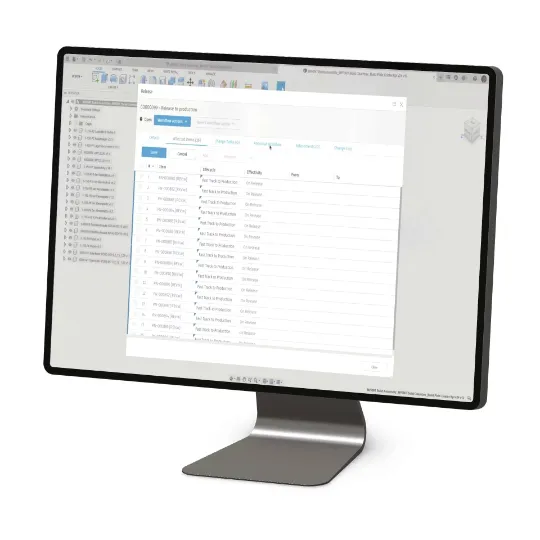

УПРАВЛЕНИЕ ВЫПУСКОМ ПРОДУКЦИИ

Выпуск продукции и отслеживание последних утвержденных изменений всеми участниками процесса с помощью предварительно настроенного рабочего процесса

ИДЕНТИФИКАЦИЯ ОБЪЕКТОВ

Присвоение уникального идентификатора каждому Объекту для обеспечения прослеживаемости в течение всего жизненного цикла продукта.

ЧТО ВХОДИТ В РАСШИРЕНИЕ?

• Контроль версий

  Снижение количества ошибок проектирования и избавление от неэффективных процессов. Автоматизированный функционал управления версиями позволяет отслеживать каждое изменение, а также позволяет сравнивать между собой различные версии изделий.

• Облачное хранилище

  Предоставление полного доступа к вашим данным в любое время из любого места с любого устройства, а автономный режим позволяет работать без подключения к сети Интернет.

• Инструменты управления

  Выдача разрешений и предоставление права доступа заинтересованным сторонам как внутри, так и за пределами вашей организации с помощью набора расширенных инструментов администрирования.

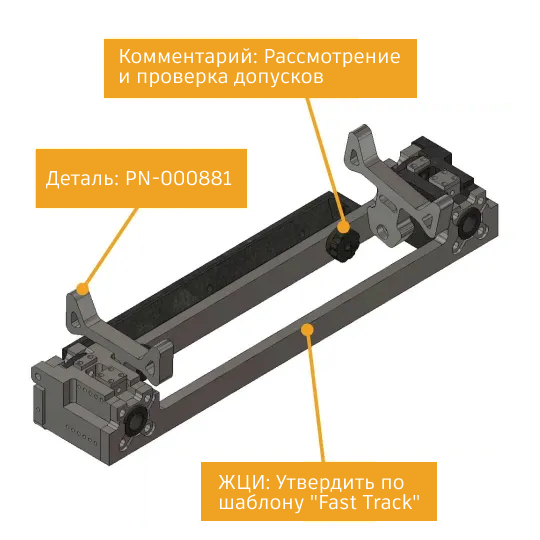

• Заметки и функции "красного карандаша"

  Функционал для создания и публикации ваших комментариев с любого устройства, размещенных их прямо на изделии с помощью заметок и функции "красного карандаша".

• Управление пользователями

  Создание групп, пользователей и ролей и прав доступа для включения в процесс разработки как собственных сотрудников, так и внешних заинтересованных лиц.
