Программный комплекс «GeoniCS » предназначен для автоматизации проектно-изыскательных работ (на базе платформы AutoCAD и Civil 3D). Такое ПО необходимо для специалистов отделов изысканий, генплана, проектирования инженерных сетей и автотрасс. Программное обеспечение легко встроить в действующую на предприятии проектную технологию, организовав комплексную автоматизацию разработки объектов самого разного назначения.

Что нового в GeoniCS 2024

• Работа на платформах AutoCAD/AutoCAD Map 3D/AutoCAD Civil 3D 2019−2024 (64-бит), ZWCAD 2024.

Общая часть

• Исправлена установка маркера подписи через Менеджер свойств.
• Исправлен угол поворота подписей при использовании пользовательской ПСК.
• Шаблоны геоточек.
• Исправлена ошибка открытия чертежа при замещении файла шрифта в стиле текста геоточек (приводила к экстренному завершению работы приложения).

ТОПОПЛАН

• Исправлена ошибка, возникавшая при вызове команды построения поверхности из ленты или меню (вызов функции определения отметки с поверхности).

Сети

• Ведомость пересечений сети.
• Исправления в новом редакторе БД сетей:
• добавлены связки для корректного закрытия БД сетей при любой ошибке;
• исправлено чтение информации видимости полей таблиц (не отображались все поля таблицы «Элементы колодца»);
• добавлено обновление нормативной информации из БД после редактирования БД.
• Добавлен угол пересечения между сетью и пересекаемым объектом.
• Добавлена возможность подключения семантики и объектных данных.
• Пересчет точек пересечения во всех случаях обновления ведомости.
• Проверка открытия проекта при обновлении ведомости.

ТРАССЫ

• Исправлен угол поворота подписей трассы.

СЕЧЕНИЯ

• Устранена ошибка получения сечения — исправлена отрисовка текста во вьювере (приводила к экстренному завершению работы приложения). ГЕОМОДЕЛЬ
• Изменение название штриховки («Алевролит») — исправлена ошибка, возникавшая при построении геологических разрезов.
• Названия листов для импорта из Excel в геомодель можно вводить в любом регистре.

Что нового в GeoniCS 2023

• Работа на платформах AutoCAD/AutoCAD Map 3D/AutoCAD Civil 3D 2019−2024 (64-бит), ZWCAD 2024.

Общая часть

• Исправлена установка маркера подписи через Менеджер свойств.
• Исправлен угол поворота подписей при использовании пользовательской ПСК.
• Шаблоны геоточек.
• Исправлена ошибка открытия чертежа при замещении файла шрифта в стиле текста геоточек (приводила к экстренному завершению работы приложения).

ТОПОПЛАН

• Исправлена ошибка, возникавшая при вызове команды построения поверхности из ленты или меню (вызов функции определения отметки с поверхности).

Сети

• Ведомость пересечений сети.
• Исправления в новом редакторе БД сетей:
  • добавлены связки для корректного закрытия БД сетей при любой ошибке;
  • исправлено чтение информации видимости полей таблиц (не отображались все поля таблицы «Элементы колодца»);
  • добавлено обновление нормативной информации из БД после редактирования БД.
• Добавлен угол пересечения между сетью и пересекаемым объектом.
• Добавлена возможность подключения семантики и объектных данных.
• Пересчет точек пересечения во всех случаях обновления ведомости.
• Проверка открытия проекта при обновлении ведомости.

ТРАССЫ

• Исправлен угол поворота подписей трассы.

СЕЧЕНИЯ

• Устранена ошибка получения сечения — исправлена отрисовка текста во вьювере (приводила к экстренному завершению работы приложения). ГЕОМОДЕЛЬ
• Изменение название штриховки («Алевролит») — исправлена ошибка, возникавшая при построении геологических разрезов.
• Названия листов для импорта из Excel в геомодель можно вводить в любом регистре.

Что нового в GeoniCS 2022

• Работа на платформах AutoCAD/AutoCAD Map 3D/AutoCAD Civil 3D 2015-2022 (64-бит).
• В подписи типа «Отдельные подписи – Заметка» добавлены свойства «Уклон в точке» по существующей и проектной поверхности и возможность разворота подписи по соответствующему уклону, в том числе автоматически при изменении поверхности.
• В «Подписи» по линейным объектам исправлена ошибка при определении угла. Все подписи размещаются вдоль линии с одной стороны.
• В стиль подписи «Точка на объекте» добавлен дополнительный режим: «Флип при перевороте». Подписи на объекте выполняются с корректным углом поворота.
• Реализован редактор геодерева.
• В раздел «О программе» и деморежим добавлено месторасположение сервера. Это позволяет диагностировать ситуацию неправильного указания сервера.
• Ведомость точечных объектов позволяет вставлять свойства геоточек и опорных точек. Для ведомостей создаются готовые стили.
• Добавлен вызов Менеджера сетевых лицензий из кнопки «Пуск» (из пункта «Мастер администрирования ключа»).

Основные особенности GeoniCS 2021

• Работа на платформах AutoCAD/AutoCAD Map 3D/AutoCAD Civil 3D 2015-2021 (64-бит).
• Возможность при преобразовании линейных тополиний в модель получать смещенные линии.
• Запоминание введенных параметров отображения проектного 3D–откоса.
• Расширенные и исправленные операции создания и редактирования множества знаков откоса и стиля откоса.
• Корректное получение типа сети в структуре колодца. Отображение лотка для самотечных сетей.
• Сохранение семантики или объектных данных в файл и загрузка их из файла.
• Использование семантики в пересечках.

Основные особенности GeoniCS 2020

• Поддерживаются 64-битные версии платформ AutoCAD/AutoCAD Map 3D/Civil 3D 2020.
• Добавлен подсчет объемов материалов.
• Возможно использование параметров профилей в подписях трасс (вершины углов и др.).
• Реализована возможность добавления нескольких точек вершин углов для подписей точек трассы.
• Исправлена ошибка при вызове окна свойств поперечного сечения.

Подробнее о новых возможностях версии.

GeoniCS - это программный комплекс, работающий на платформах Civil 3D, AutoCAD Map 3D или AutoCAD (версий от 2013-й до 2020-й включительно) и позволяющий автоматизировать проектно-изыскательские работы. Предназначен для специалистов отделов изысканий и генплана.

ПО «GeoniCS» включает следующие модули:

1. «Топоплан» — основа всего комплекса. Модуль предназначен для разработки топографических планов, ввода точек съемки проекта, построения трехмерной модели рельефа и анализа поверхности. Полученная модель позволяет решить определенные прикладные задачи проектирования объектов.
2. «Генплан» — проектирование промышленных и гражданских объектов в соответствии с ГОСТ 21.50893 (правила подготовки рабочей документации генпланов).
3. «Сети» — разработка внешних инженерных сетей, оформление соответствующих документов.
4. «Трассы» — создание проектов и необходимой документации линейно-протяженных объектов.
5. «Сечения» — получение поперечных профилей в соответствии с цифровыми моделями рельефа и оси трассы, которые созданы с помощью модуля «Топоплан» и «Трассы». Проектирование очертаний дорог, водоотводных сооружений с указанием объема земляных работ и необходимых материалов.
6. «Геомодель» — создание графических отчетных документов по результатам инженерно-геологических изысканий (разрезы, колонки). Этот модуль задействуют при подключении «GeoniCS Топоплан».

Применение программного комплекса с полным набором модулей значительно упрощает подготовку чертежей в соответствии с действующими стандартами. При этом соблюдаются и нормативы по оформлению документов с автоматической разбивкой на листы требуемого формата, заполнением штампов и экспликаций. Чтобы обеспечить комплексное применение определенных проектных технологий, потребуется использование такого ПО CSoft Development, как «GeoniCS Изыскания» (RGS), RasterDesk, Spotlight и т. д.

«Топоплан»

Модуль «Топоплан» позволяет создавать топографические планы, карты, планшеты (масштаб в пределах 1:500-1:5000) В комплект входит библиотека точечных, линейных, полосных и площадных условных топографических знаков, которые можно рисовать, редактировать и заменять с помощью встроенных средств. Выбор топографического знака при работе с планом возможен несколькими способами, включая классификатор, алфавитный указатель и определенные панели инструментов. Наличие раздела «Рельеф» позволяет ввести набор точек съемки проекта и подготовить трехмерную модель рельефа, а также всех необходимых поверхностей для наглядности и анализа.

• заархивированные материалы на твердых носителях;
• RGD-файлы (GeoniCS «Изыскания») с данными полевых топографо-геодезических изысканий и возможностью импорта информации о координатах и отметках из текстового файла;
• импорт информации ГИС-систем (точечные, линейные, площадные объекты) из DXF-файла.

После импорта из файла точек съемки вся информация оказывается в базе данных нового проекта. С этими данными можно выполнять такие стандартные операции, как просмотр, редактирование и объединение. Выбранные точки легко вставить в чертеж или перенести в текстовый файл.

Для построения трехмерной модели рельефа используют набор примитивов, которые получают еще в начале создания топографического плана. В качестве источников данных подойдут текстовые файлы ПО GeoniCS «Изыскания» и CREDO, а также чертежи *.dwg с трехмерными полилиниями, гранями, горизонталями (RasterDesk, Spotlight), точками с отметкой по Z и т.д.

При разработке моделей доступно любое количество 3D-полилиний, горизонталей, линий подпорных стенок, а также внешних и внутренних границ. В результате такой функциональности удается добиться необходимой корректности выбранной модели. Программный комплекс включает и средства для работы с трехмерными полилиниями с дугами.

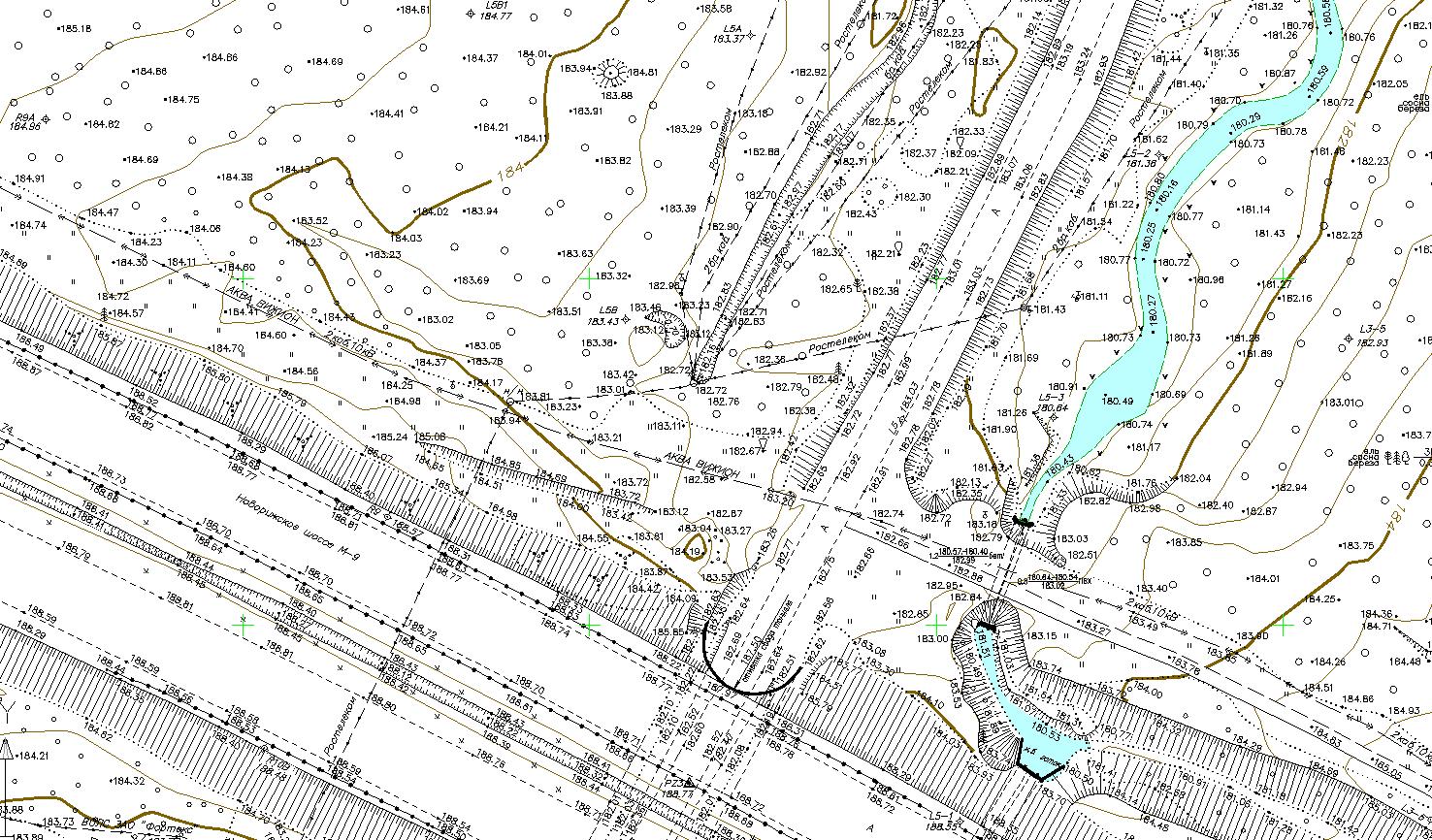

Рис. 1. Топографический план

Для увеличения нажмите на картинку

Возможность визуализировать модель и просмотреть сечения по произвольной линии позволяет проконтролировать правильность выбранных решений. При необходимости отредактировать полученный результат доступны следующие возможности:

• генерация виртуальных горизонталей в автоматическом режиме, что позволяет проконтролировать внесенные изменения при редактировании модели: переброс ребер, изменение отметок, перемещение узлов, а также вставка и удаление точек или граней;
• управляемая триангуляция при реструктуризации отдельных участков созданной поверхности с применением структурных линий разных типов (прокладка линий по готовой триангуляции для моделирования техногенных элементов рельефа);
• создание горизонталей с определенной сглаженностью, нанесением надписей и бергштрихов.

В итоге модуль «Топоплан» позволяет получить картированные цифровые модели рельефа для дальнейшего использования в топографии, ГИС или при разработке определенных проектов.

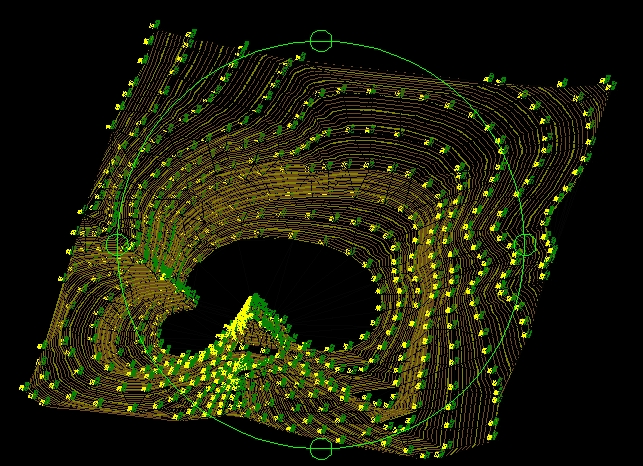

Рис. 2. Трехмерная визуализация модели рельефа

Для увеличения нажмите на картинку

«Генплан»

Модуль «Генплан» включает несколько разделов, в которые объединены инструменты для решения определенных задач при проектировании генпланов:

1. Горизонтальная планировка (разбивочный план). Инструменты этого раздела обеспечивают отрисовку строительной или геодезической сетки, дорог и тротуаров, а также отдельных сооружений, площадок с указанием соответствующих координат и размеров. Функциональность раздела позволяет работать с учетом действующих стандартов и регламентирующих документов. Экспликации зданий, а также ведомости дорожек и площадок формируются автоматически.

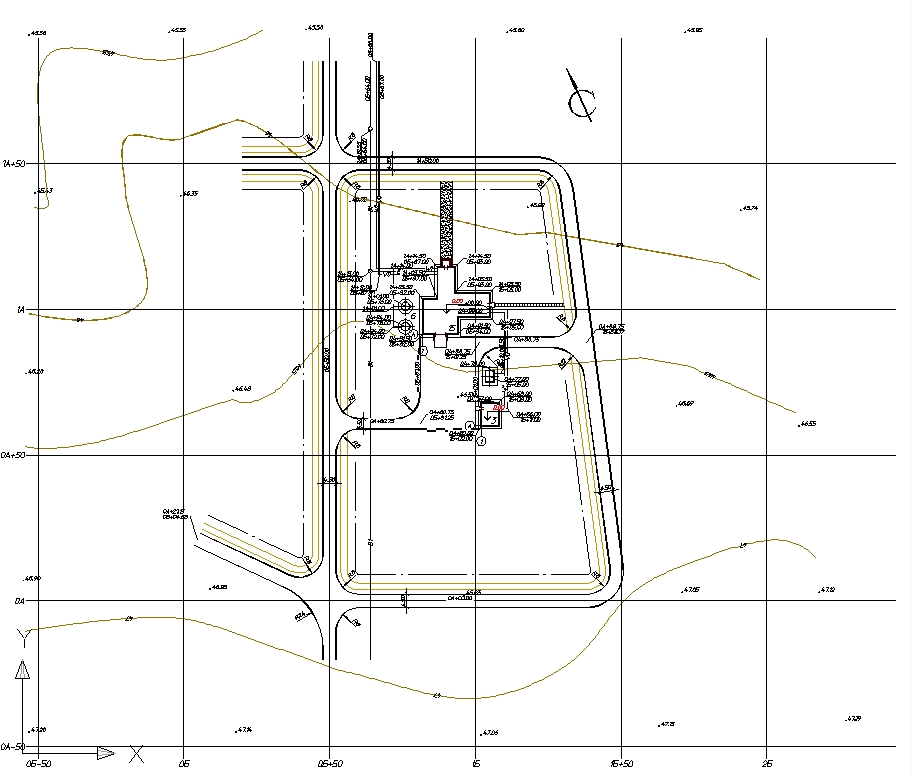

   Рис. 3. Горизонтальная планировка

   Для увеличения нажмите на картинку
2. Вертикальная планировка и картограмма грунта (организация рельефа). В разделе собраны инструменты для расстановки опорных точек по осям проездов, внутри кварталов, а также в углах отмостки и других местах площадки. Стрелки указателей уклонов проставляются по опорным точкам, а все значения пересчитываются автоматически. Интерфейс раздела будет понятен каждому инженеру, что позволяет сразу приступить к наглядному моделированию проектного рельефа с возможностью отредактировать итоговую опорную сеть. Упрощает работу и автоматический пересчет отметок и указателей уклонов для выбранной точки. Предусмотрена возможность комбинировать методы опорных точек и опорных горизонталей в процессе создания проектного рельефа. При этом с заданной точностью будут рассчитаны картограммы грунта и оформлены чертежи в соответствии с принятыми стандартами.


   Рис. 4. Вертикальная планировка

   Для увеличения нажмите на картинку
3. Благоустройство и озеленение. В разделе собраны инструменты, которые нужны для наглядного представления работ по благоустройству и озеленению выбранных площадок. Функциональность раздела позволяет, используя стандартные обозначения, нарисовать одиночную, аллейную, площадную посадку деревьев или кустарников, определить положение малых архитектурных форм. Трехмерность полученных объектов упрощает визуальное представление о расположении и форме зеленых насаждений. Предусмотрена возможность смоделировать рост и автоматическое «поднятие» на рельеф выбранной растительности или малых архитектурных форм. По окончании работы с разделом автоматически формируются и вставляются в чертежи ведомости элементов озеленения и благоустройства.

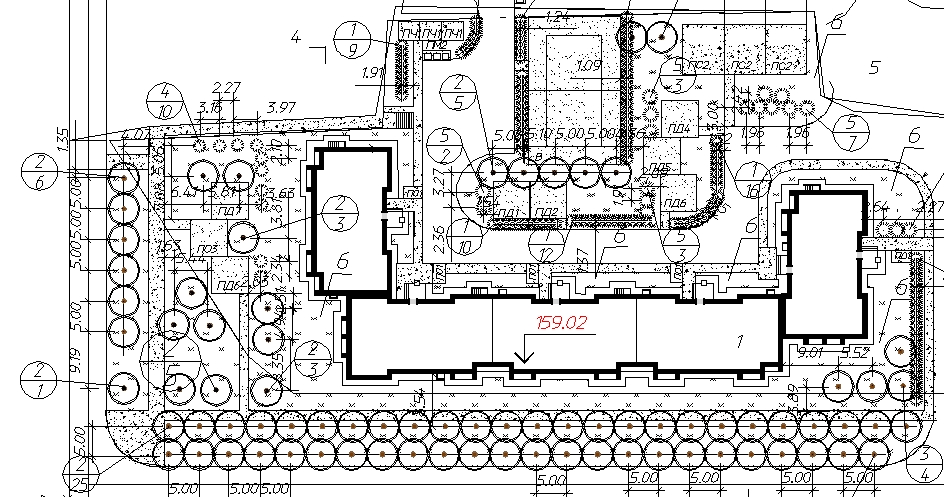

   Рис. 5. Благоустройство и озеленение

   Для увеличения нажмите на картинку

«Сети»

Модуль предназначен для работы с проектами инженерных коммуникаций. Инструменты для разработки сводных планов позволяют быстро и легко делать разводку и совмещение сетей, наносить соответствующие надписи, проставлять координаты и размеры. Функциональность модуля позволяет проложить определенный участок профиля или весь профиль с соблюдением таких параметров, как наибольшее, наименьшее допустимое заглубление и уклон.

Полученный результат будет соответствовать заданным параметрам. Исключены нарушения в профиле до пересекаемых инженерных сетей или выхода на поверхность. Встроенные средства позволяют контролировать расположение коммуникаций, а при необходимости редактировать и дополнять таблицу нормативных расстояний.

В функции модуля входит не только проектирование внешних инженерных сетей, но и оформление документов установленного образца. Предусмотрена возможность дигитализировать уже существующие коммуникации с созданием трехмерной модели.

Среди особенностей модуля «Сети» можно отметить:
• работа с линейными коммуникациями в виде трехмерного объекта (геон) с соответствующим поведением;
• внесение информации о существующем и проектном рельефе, учет топознаков выбранных сетей;
• создание коммуникаций разных типов с учетом уклонов или заданной глубины от проектной поверхности;
• несколько режимов трассировки, включая замену, накладку на объекты, прокладку на определенном расстоянии;
• простой и удобный редактор профиля, что значительно облегчает проектирования сети;
• автоматическое создание профилей и таблиц колодцев существующих коммуникаций.

На любом этапе проектирования сетей доступно редактирование всех объектов, а также параметров вершин, труб, пересекаемых коммуникаций и футляров. Редактируется и сам профиль, включая операции поднятия участка, пересчет по заданным отметкам и уклонам.

Доступно внесение следующих изменений в таблицы колодцев:

• структура;
• деталировка;
• спецификация оборудования;
• значения параметров из нормативно-справочной информации;
• сбор точек пересечения в ручном и автоматическом режиме;
• расстановка и редактирование футляров.

Модуль позволяет экспортировать свойства спроектированных сетей в MS Excel, проводить проверку нормативных расстояний в плане, рассчитывать объемы земляных масс (траншеи, котлованы).

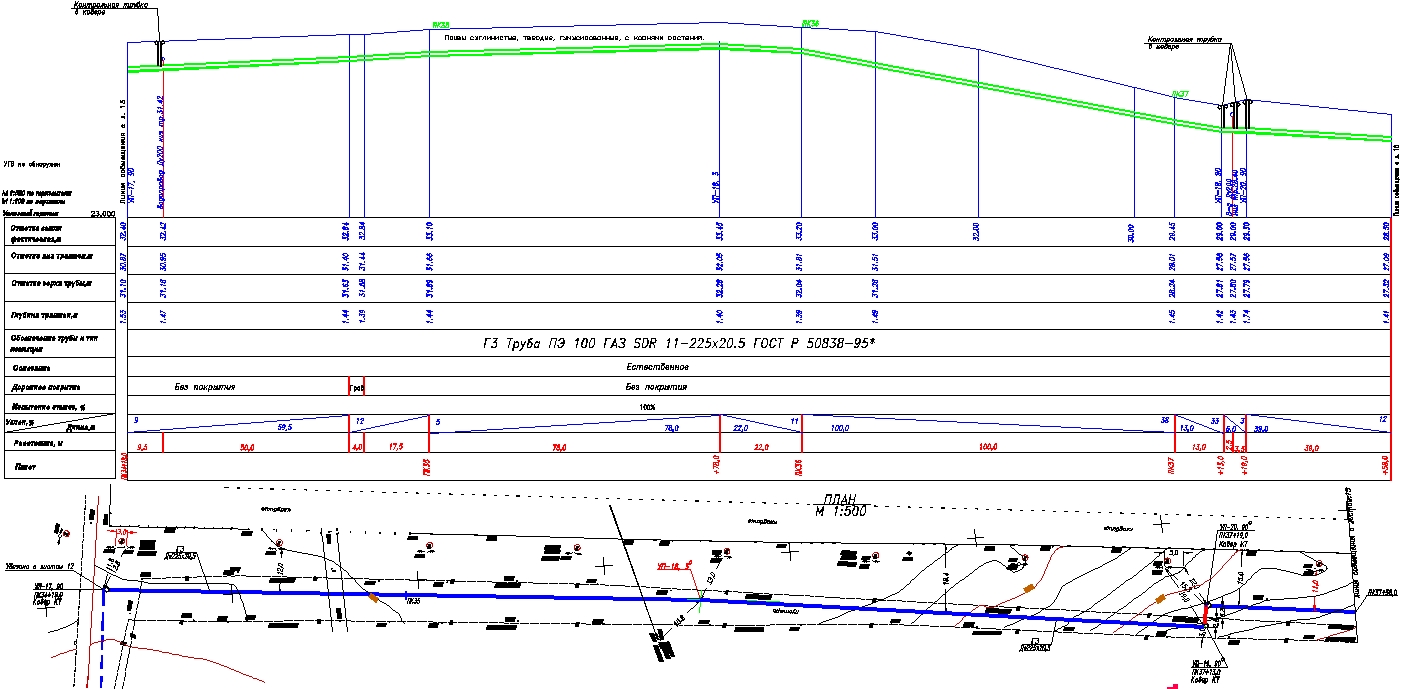

Рис. 6. Профиль сети

Для увеличения нажмите на картинку

«Трассы»

Модуль необходим для проектирования выбранных видов линейно-протяженных объектов и состоит из следующих разделов:

1. Работа с геометрическими элементами. Создание таких геометрических форм, как тангенсы, дуги, спирали (клотоиды), спецобъекты (излом, стрелка и т. д.). Предусмотрено редактирование выбранных элементов и восстановление тангенсов.
2. Создание плана (трассы, горизонтальные оси). В этом разделе собраны инструменты для отрисовки осей трасс, которые представляют собой простые или составные (ссылки на другие трассы) геометрические объекты. Все трассы сохраняются в проекте и отображаются на чертежах. Поддерживаются рубленные (резанные) пикеты. Функции редактирования позволяют обрезать, разрывать, копировать, удалять выбранные трассы. Предусмотрены блокировки определенных возможностей при редактировании трасс. Пользователь может вводить и контролировать контурные ограничения, подключать таблицы ограничений. В процессе редактирования происходит динамическое изменение трасс. Отдельные пикеты или даже диапазоны пикетов легко связать с определенными семантическими данными. При разработке проектов предлагается выбрать шаблоны из встроенной библиотеки, в которую можно предварительно сохранить типовые решения.
3. Продольный профиль. В этом разделе находятся основные операции для проектирования и изменения профиля. С помощью инструментов раздела вводят и контролируют ограничения, выбирают элементы оформления. Для выполнения подобных операций используют такие объекты, как профиль и окно профиля. Доступен выбор целого ряда режимов: ручная отрисовка, ввод из текстового файла, проектирование по трехмерным полилиниям, нарисованным отрезкам или полилиниям, поверхностям и трассам. Изменение профиля происходит с использованием редакторов таблиц, элементов, пикетажных данных, семантики разных типов с привязкой к самим пикетам или их диапазонам. Реализована поддержка свойств, стилей и подписей профиля, а также его окна. Изменение стилей позволяет управлять двумерным и трехмерным изображением профилей:
   • выбор формата графического отображения окна, заголовка;
   • изменение подписей координатных осей;
   • управление видом и поведением подписей;
   • отображение пикетажных данных в полосках.
   Получить доступ к стилям можно через Проводник чертежа на закладках «Установки» и «Геоны».

В системе поддерживаются подписи профиля и окна профиля, включая ручное подписывание коммуникаций в местах пересечения. Есть возможность вручную добавить подписи отдельных точек на линиях профилей и любом другом месте сетки. Подписать можно только пикет или пикет и точку, а также определенные данные относительно двух точек (разность высот, расстояние).

Служебные функции позволяют экспортировать данные профиля, создавать трехмерные трассы, выполнять измерения по окну, рисовать по профилю, используя прозрачные команды. С помощью сбросов можно оформлять длинные профили.

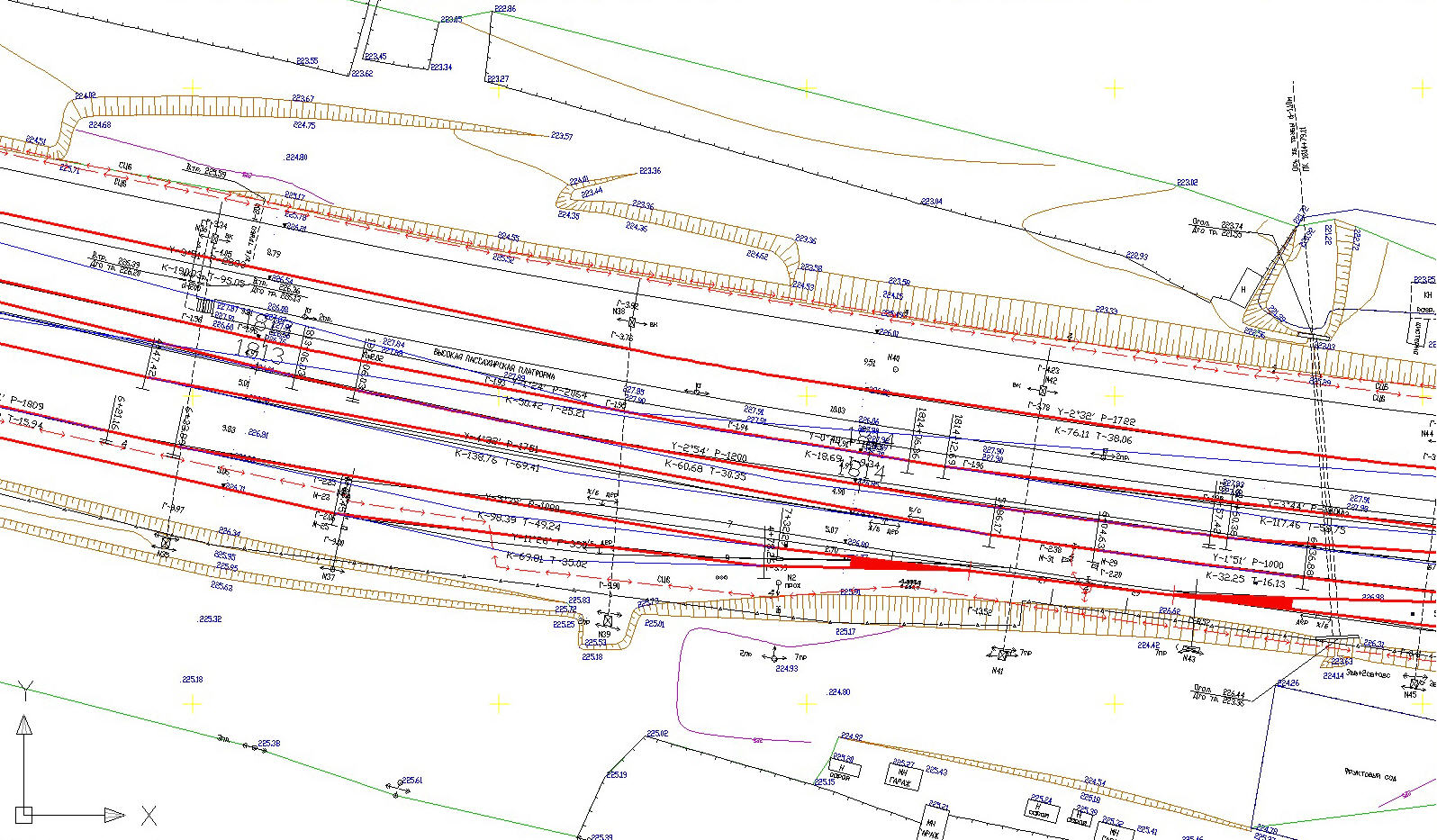

Рис. 7. План трассы

Для увеличения нажмите на картинку

«Сечения»

«Сечения» — это приложение к модулю «Трассы», которое позволяет создавать поперечные профили на основе существующей осевой линии и модели рельефа («Топоплан» и «Трассы»). Работать с сечениями можно несколькими способами, используя следующие элементы:

• пикет на плане или продольном профиле;
• выбранные точки;
• полилинии;
• диапазон пикетов.

Поперечные профили создают после получения линий сечений. Для оформления профилей используют стили, которые легко отредактировать или сохранить в наборы или шаблоны. Благодаря такому подходу очень просто подобрать настройки ПО GeoniCS с учетом стандартов, принятых в проектной организации. Возможность преднастройки стилей и шаблонов позволяет максимально автоматизировать подготовку соответствующей документации, а также решать специфические задачи.

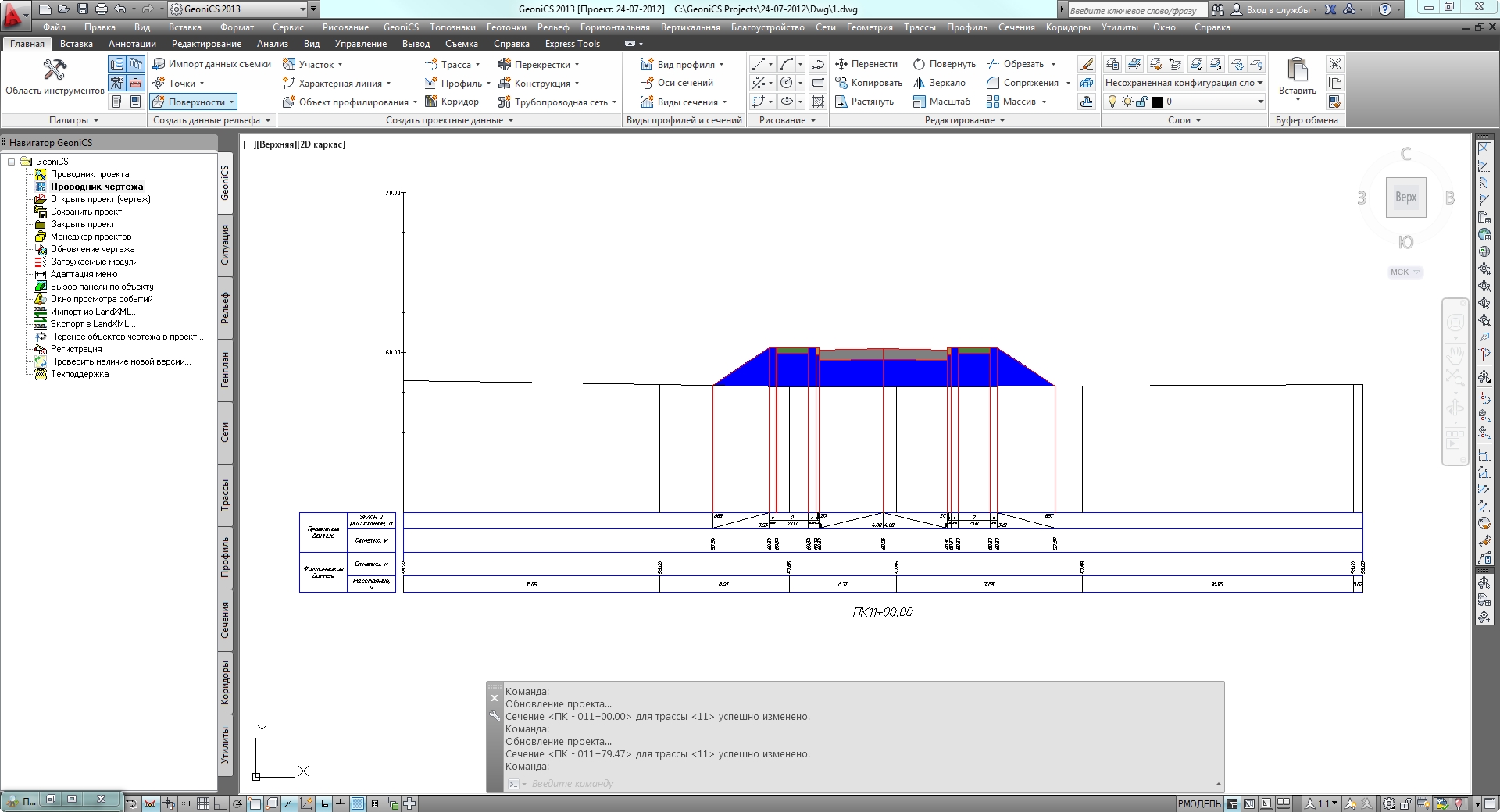

Рис. 8. Поперечник

Для увеличения нажмите на картинку

Используя специальные шаблоны для поперечных профилей, можно проектировать очертания дорог. Доступен как динамический, так и статический шаблон с отображением по заданным параметрам или с учетом заданных целевых объектов в плане и профиле. Наличие библиотеки элементов конструкций, позволяет воспользоваться готовыми решениями с постоянными и переменными параметрами. Все собранные шаблоны в дальнейшем можно применить в других проектах.

Модуль позволяет рассчитать объемы земляных работ и необходимые материалы на основе проектного очертания объекта. Подобные задачи решаются с помощью поверхностей и специальных фигур, которые прописаны в элементах конструкций. Результатом расчетов будет оформление чертежей, а также создание цифровой модели спроектированных поверхностей, которую можно передать в смежные отделы или импортировать в программы для визуализации.

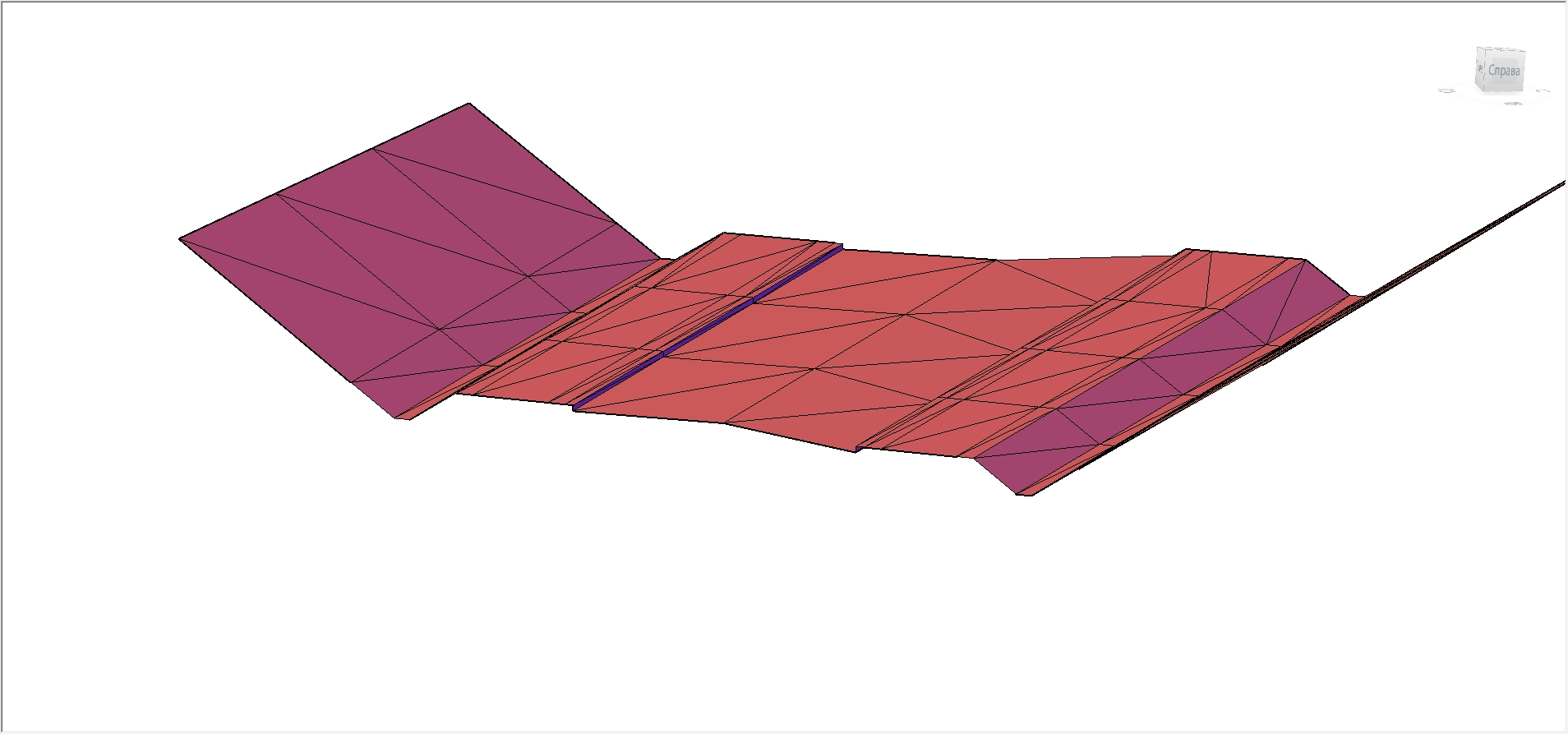

Рис. 9. Трехмерная визуализация модели поперечного сечения

Для увеличения нажмите на картинку

«Геомодель»

Модуль позволяет автоматизировать подготовку графических отчетов инженерно-геологических изысканий, оформить инженерно-геологические разрезы и колонки. Вводить исходные данные удобно, поскольку предусмотрена возможность интеграции с Excel. В результате отчетные документы сохраняются в формате XLS, что упрощает дальнейшую работу с информацией.

В качестве платформы используется AutoCAD, поэтому редактирование графики значительно упрощено. Не вызывает трудностей и хранение, а также передача данных, которые сохраняются в файлах с расширением *.dwg. Модуль позволяет создать объект «Площадка» для информации по выработке, ИГЭ, линиям разрезов, данным о водоносных горизонтах, а также общим сведениям.

Построение инженерно-геологических разрезов происходит автоматически. Редактор разреза позволяет изменять полученные модели. Чтобы настроить оформление разреза и вида подписей, есть стили отображения. Инженерно-геологические колонки тоже создаются автоматически с настройкой выбранных шаблонов оформления. При необходимости всегда можно задать требуемое количество грунтов и геоиндексов, используя соответствующий классификатор.

Технические требования

Минимальные требования к процессору: Intel Core Duo CPU E6550 @ 2,33 ГГц.

Оперативная память RAM: 2 Гб.

Монитор с разрешением 1024x768 dpi (или выше) с малым размером шрифтов.

Привод DVD-ROM, мышь.

Операционные системы:

• Windows XP (32-bit, 64-bit);
• Windows Vista (32-bit, 64-bit);
• Windows 7 (32-bit, 64-bit);
• Windows 8 (32-bit, 64-bit).
• Windows 10 (32-bit, 64-bit)

Версии AutoCAD/AutoCAD Map 3D/Civil 3D:

• AutoCAD/AutoCAD Map 3D/Civil 3D 2013 (32-bit, 64-bit);
• AutoCAD/AutoCAD Map 3D/Civil 3D 2014 (32-bit, 64-bit);
• AutoCAD/AutoCAD Map 3D/Civil 3D 2015 (32-bit, 64-bit);
• AutoCAD/AutoCAD Map 3D/Civil 3D 2016 (32-bit, 64-bit).
• AutoCAD/AutoCAD Map 3D/Civil 3D 2017 (32-bit, 64-bit).
• AutoCAD/AutoCAD Map 3D/Civil 3D 2018 (32-bit, 64-bit).
• AutoCAD/AutoCAD Map 3D/Civil 3D 2019 (32-bit, 64-bit).
• AutoCAD/AutoCAD Map 3D/Civil 3D 2020 (32-bit, 64-bit).
• AutoCAD/AutoCAD Map 3D/Civil 3D 2021 (только 64-bit)
