Project StudioCS Конструкции — специализированное графическое приложение на базе AutoCAD, AutoCAD Architecture и AutoCAD MEP. Предназначено для конструкторов, разрабатывающих комплекты рабочих чертежей марок КЖ и КЖИ в строгом соответствии с отечественными нормами и стандартами.

Project StudioCS Конструкции входит в комплексную линейку программ для архитектурно-строительного проектирования серии Project StudioCS и выполняет задачи разработки рабочих чертежей армирования, управления проектом и оформления чертежей в соответствии с требованиями СПДС.

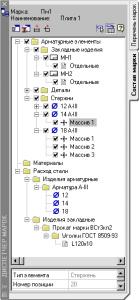

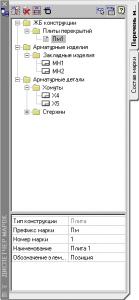

Диспетчер марок

Диспетчер марок предназначен для просмотра и управления элементами армирования на чертеже, а также для формирования железобетонных конструкций с их использованием.

Используется для решения следующих задач:

• отображение элементов армирования, используемых в чертеже, с возможностью просмотра и редактирования их параметров в составе диспетчера марок;
• сборка элементов армирования в объект Железобетонная конструкция; просмотр и редактирование перечня элементов армирования в составе железобетонной конструкции (добавление, удаление и изменение параметров элементов);

• просмотр всех элементов собранной конструкции на чертеже — методом выделения;
• сборка и маркировка арматурных изделий, регистрация их чертежей;
• автоматическое формирование спецификаций на арматурные изделия и на сформированные объекты Железобетонные конструкции (плиты, балки, колонны и т.д.).

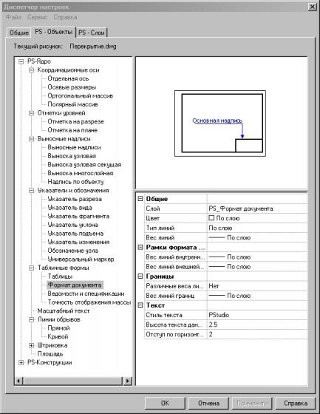

Диспетчер настроек параметров объектов

Диспетчер настроек параметров объектов предназначен для создания шаблона чертежа.

Используется для решения следующих задач:

• управление настройками параметров всех элементов программы;
• управление видимостью объектов программы на чертеже в одном этаже либо с использованием поэтажной схемы здания, сформированной средствами программы (включая в этом случае просмотр аксонометрической схемы здания);
• использование стандартных и создание пользовательских слоев с настройкой их свойств;
• сохранение настроек в файле для их последующего использования в других проектах.

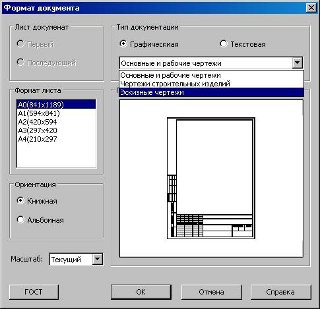

Оформление чертежей

Набор инструментов, предназначенных для оформления чертежей в соответствии с требованиями СПДС.

Используется для решения следующих задач:

• отрисовка строительных осей на чертеже — по отдельности или как массива;
• отрисовка выносок на чертежах с использованием записной книжки и специальных символов;
• нанесение на чертеж разрезов, фрагментов и флажков изменений;
• использование масштабного текста в чертеже (с применением записной книжки и спецсимволов);
• записная книжка с возможностью пополнения пользовательских страниц и таблиц;
• отрисовка граничных штриховок с возможностью их редактирования;
• использование в работе специальных инструментов построения;
• использование инструментов определения площади по контуру;
• использование в чертежах универсального инструмента формирования формата.

• использование шаблонов стандартных спецификаций в чертежах;
• сохранение шаблонов спецификаций, разработанных пользователем, — с возможностью последующего редактирования таблиц;
• экспорт данных спецификаций в программу Microsoft Office Excel;
• импорт данных спецификаций из программы Microsoft Office Excel;
• использование инструментов управления слоями чертежа;
• возможность создания элементов конструкций в виде параметрических блоков с последующим автоматическим специфицированием при их использовании в чертежах.

Инструменты армирования железобетонных конструкций. Схематичное армирование

Область применения программных средств этого раздела — выполнение схем армирования железобетонных конструкций.

Возможности предлагаемых инструментов:

• выбор нормативного документа из диалогового окна Сортамент арматуры, определяющего последующий выбор класса и диаметра линейных элементов армирования (стержни и детали), а также контрольных параметров при их создании; возможность автоматически присвоить арматуре, ранее отрисованной по СНиП 2.03.01–84*, соответствующие классы по СП 52–101–2003 путем выбора соответствующей позиции в диалоговом окне;
• отрисовка на чертеже линейных элементов армирования с возможностью присвоения параметров (стержни, детали и закладные изделия);
• возможность управлять включением элемента армирования в состав конструкции и спецификации при его создании и редактировании;
• возможность преобразования стандартных элементов чертежа AutoCAD (линии, полилинии и дуги) в объекты схематичного армирования (стержни, детали и закладные изделия);
• инструмент Участки распределения арматуры, предназначенный для создания участков распределения правильной и произвольной формы, с учетом отверстий; при использовании инструмента Массив на участке создается связанная группа объектов программы (участок распределения, линейный элемент армирования и ассоциативная выноска). Все объекты связанной группы доступны для редактирования. Количество арматурных стержней в этом случае приводится в метрах с учетом общей площади участка распределения; распределение линейных элементов армирования (стержни, детали и изделия) по диапазону распределения, причем геометрия направляющей может быть различной. Все объекты связанной группы доступны для редактирования;
• условное изображение арматурных сеток с маркой и c параметрами ранее отработанных в проекте марок арматурных изделий;
• отрисовка сечения арматурной сетки с присвоением марки;
• отрисовка группы сеток с присвоением марки;
• раскладка сеток на участке с присвоением марок основных и добавочных сеток;
• добавление изображения анкеров к линейным элементам армирования и редактирование изображений анкеров;
• редактирование линейных элементов армирования;
• преобразование условных изображений в ранее разработанные марки деталей и изделий, с последующим включением их в спецификации.

Инструменты армирования железобетонных конструкций. Детальное армирование

Область применения программных средств этого раздела — выполнение чертежей армирования разрезов и деталей железобетонных конструкций.

Возможности предлагаемых инструментов:

• отрисовка арматурных стержней и деталей с учетом их количества, исходя из принятого типа распределения по конструкции (по длине конструкции, по указанной длине и по количеству);
• возможность управлять включением элемента армирования в состав конструкции и спецификации при его создании и редактировании;
• учет количества арматурных деталей (хомутов, шпилек и скоб), исходя из принятого типа распределения по конструкции (по длине конструкции, по указанной длине и по количеству);
• определение длины отрисовываемого поперечного сечения стержня или детали — с учетом метода определения его длины в конструкции (по длине конструкции, по указанной длине);
• возможность использования зарегистрированных марок арматурных изделий, созданных при разработке схем армирования;
• возможность преобразования стандартных элементов чертежа AutoCAD (линии, полилинии и дуги) в объекты детального армирования (стержни и детали);
• редактирование стержней;
• порядок следования стержней на чертеже (эта возможность позволяет получить представление о расположении стержней в конструкции);
• отрисовка границ защитного слоя — для последующего его использования при армировании конструкции;
• распределение поперечных сечений стержней в конструкции (с учетом нормативных требований);
• соединение отдельных стержней петлей;
• отрисовка хомутов, шпилек и скоб (вид спереди) по отрисованным ранее поперечным сечениям стержней с последующей регистрацией чертежа детали;
• вид хомутов, шпилек и скоб сбоку с использованием параметров ранее созданных марок для получения полных данных об элементе;
• арматурная спираль — отрисовка чертежа изделия и подсчет общей длины стержня;
• отрисовка и подсчет полной длины стержня — фиксатор-разделитель (вид спереди, вид сбоку и вид сверху).

Закладные изделия

Набор инструментов Закладные изделия предлагает следующие возможности:

• использование в чертежах марок унифицированных закладных изделий по серии 1.400–15 с учетом возможности определения параметров анкеровки и подбора марки стали;
• отрисовка элементов металлопроката, включая листовой прокат (ГОСТ 103–76, ГОСТ 82–70, ГОСТ 8568–77, ГОСТ 19904–90, ГОСТ 19903–74), — с учетом марки стали, выбираемой в соответствующем диалоговом окне;
• произвольная резка элементов металлопроката, в том числе отверстий произвольной конфигурации;
• отрисовка раззенкованного отверстия на виде листового проката сверху и сбоку — с проверкой принимаемого решения;
• добавление высаженной головки к детальным стержням;
• обозначение диаметра загиба для оформления чертежей арматурных стержней детального армирования;
• изображение сварного шва в плане и сечении;
• генерация марок строповочных петель с отрисовкой марки строповочной петли на чертеже и последующим ее использованием в схематичном армировании.

Сборки и спецификации

Раздел содержит команды, выполняющие сервисные функции.

Возможности, предоставляемые инструментами этого раздела:

• возможность разгиба анкерного крюка;
• регистрация чертежа детали для последующего использования сформированной марки в чертежах конструкций;
• резка массива стержней для создания нестандартных арматурных изделий;
• сборка и маркировка изделий из отдельных элементов армирования, в том числе арматурных и закладных.

Плиты перекрытий

Раздел содержит базу данных стандартных плит перекрытия.

Реализованы следующие функции:

• раскладка как одиночной плиты, так и массива плит определенного типа, задаваемого пользователем;
• автоматическая раскладка плит по заданному участку, подбор нескольких вариантов раскладки с использованием плит из базы проекта;
• контроль опирания плит на стену;
• распределение монолита по участку;
• редактирование раскладки и одиночных плит;
• перестановка плит и монолитных участков в пределах существующего участка раскладки;
• слияние и разбиение монолитных участков в пределах раскладки;
• замена плиты на монолитный участок и наоборот, а также замена плиты на плиту другого размера;
• перенумерация плит перекрытий;
• получение информации по указанным плитам;
• формирование спецификаций плит перекрытий на этаж, объект, по выбору на чертеже;
• подсчет в спецификации к схеме раскладки плит перекрытия количества закладных изделий, отрисованных на чертеже раскладки плит с использованием инструмента Условное изображение элемента раздела Схематичное армирование.

Технические и системные требования

Системные требования

• Процессор Intel Pentium IV или AMD Athlon с тактовой частотой 2,2 ГГц или выше
• Оперативная память 2 Гб (минимум)
• Свободное место на жестком диске 1 Гб (минимум)
• Поддержка экранного разрешения 1024x768 и режима «True color»
• Мышь или другие устройства указания
• Программное обеспечение SQL Server Express 2008 или старше. При сетевом варианте установки программного продукта требуется только на компьютере, выполняющем роль сервера


Операционная система

• Microsoft Windows XP Professional
• Microsoft Windows Vista
• Microsoft Windows 7
• Microsoft Windows 8


Поддерживаются как 32-битные так и 64-битные версии указанных операционных систем

Программное обеспечение

• AutoCAD 2007/2008/2009/2010/2011/2012/2013/2014
• Autodesk Architectural Desktop 2007
• AutoCAD Architecture 2008/2009/2010/2011/2012/2013/2014
• Autodesk Building Systems 2007
• AutoCAD MEP 2008/2009/2010/2011/2012/2013/2014


Примечание. Для корректного отображения меню в продуктах на базе AutoCAD 2009 необходима установка соответствующего обновления версии 1 или выше. Не требуется при развертывании на сервере.

Что Нового

Project StudioCS 6.0

Сборка 004

• Добавлена поддержка AutoCAD 2014 и продуктов на его базе.
• Добавлена поддержка Microsoft Windows 8.


Project StudioCS Ядро 6.0

Сборка 004

• Новая версия команды управления списками этажей в проекте.
• Новая версия команды Включить/выключить слои и этажи.


Project StudioCS Конструкции 6.0

Сборка 004

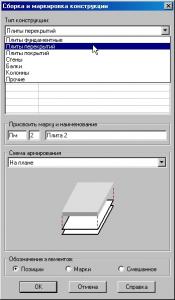

Сборка и маркировка ЖБ-конструкции:

• пользователь может вводить собственные подгруппы конструкций;
• введено понятие статуса конструкции – отдельная или вложенная;
• добавлена специальная подгруппа – составные конструкции;
• составная конструкция теперь может включать в себя произвольное количество вложенных конструкций;
• управление режимами сортировки арматурных стержней в составе конструкции;
• формирование спецификации конструкции может выполняться как при включенных режимах группировки изделий, деталей и стержней, так и при выключенных, причем независимо для каждого раздела;
• добавлена возможность включения в состав конструкции дополнительных элементов армирования без переопределения номеров позиций;
• существенно расширена возможность включения в состав конструкции данных об использованных материалах.

Инструменты армирования:

• добавлен новый инструмент армирования – арматурное сечение;
• команда Массив арматурных сечений позволяет строить различные варианты распределения арматурных сечений.

Ведомости и спецификации:

• ведомость деталей формируется как на отдельную конструкцию, так и по всему проекту и включает автоматически сформированные блоки с эскизами деталей;
• специальная настройка для ведомости деталей позволяет настраивать режимы формирования эскизов;
• для основных типов спецификации добавлены специальные настройки, позволяющие задавать различные режимы формирования табличной формы, точность вывода значения массы и др.;
• введена настройка типа десятичного разделителя (точка/запятая) для значений веса.

Диспетчер марок:

• содержит информацию о количестве использованных изделий или деталей данной марки в проекте;
• позволяет получить данные о том, в состав каких изделий или конструкций входит та или иная марка;
• добавлена утилита поиска элементов армирования, ссылающихся на удаленные марки изделий или деталей.

Закладные изделия:

• отдельная команда для работы с листовым металлопрокатом;
• существенно расширен перечень сортаментов металлопроката;
• обновленный диалог присвоения марки стали;
• возможность уточнения марки стали для компонентов серийных закладных;
• обновленная команда формирования сечений сварных швов – новые типы сварок, сварка сечений проката различного профиля.


Project StudioCS Ядро 6.0

Сборка 005

• Исправлена ошибка загрузки граничных штриховок из чертежа предыдущей версии.
• Устранены ошибки в команде включения/выключения слоев и этажей.
• Реализована опция создания слоя по объекту при формировании набора фильтров элементов чертежа.
• Команда редактирования масштаба текста теперь работает с PICKFIRST.
• Добавлена возможность простановки цепной выноски к вхождениям блока, условным элементам армирования, сечениям проката.

Сборка 009

• Исправления в таблицах: сбой в высоте строк при масштабе 1:1, присвоение текущего стиля PStudio.
• Координационные оси не изменяют своего положения при выполнении команды Stretch и селекции в центре оси.
• Исправлена работа команды Формат.
• Предоставлена возможность удалять имя оси через свойства.
• Команда Включить/выключить слои и этажи. Не выставлялся флаг изменений и не сохранялось новое значение при смене свойства "Поэтажно" в диалоге настройки фильтров компонентов чертежа.
• Команды вставки обрывов и разрывов теперь корректно работают с объектами со сложными типами линий (с формами и текстами).
• Исправления в таблицах:
  • сбивалась установленная высота ячейки с блоками и назначенный масштаб блоков;
  • добавлено обновление таблицы по выходе из редактора блоков;
  • исправлено разбиение таблицы с блоками.
• Некорректно работал модуль установки текущего слоя для слоя «0».
• Генератором спецификаций не сохранялись текущие установки для конкретной спецификации на диске.
• Переработаны функции импорта/экспорта данных из пользовательских баз данных в формате CSV.
• Различные варианты сохранения файла разными редакторами теперь поддерживаются корректно.
• Исправлена процедура загрузки списка масштабов из PStudio.ini.
• Исправлены разрывы объектов с типом линий ByLayer.
• Исправлено зеркалирование Указателя вида.

Project StudioCS Конструкции 6.0

Сборка 005

• Вызов диалога присвоения марки через свойства в некоторых случаях приводил к ошибке.
• Исправлен алгоритм реактора на изменение свойств любого элемента в составе конструкции.
• Подправлен алгоритм поиска свободного номера позиции при изменении параметров элемента.
• Устранены ошибки и недоработки линейных распределений при установке режима «Кратно шагу».
• Изменена отрисовка элементов армирования:
  • маркеры стержня – тип линий всегда CONTINUOUS;
  • участок армирования – указатель распределения всегда CONTINUOUS.
• Условный элемент армирования:
  • вывод имени блока в свойствах;
  • отображение массы;
  • опция длины по конструкции для стержней.
• Исправлены ошибки копирования чертежа детали и изделия через буфер обмена.
• Исправления в спецификациях на конструкцию:
  • вывод всегда с сортировкой по номерам позиций;
  • исправлен подбор позиций для добавленных элементов;
  • название раздела изменено на «Погонажная арматура».
• Исправлено применение текущих настроек к участку раскладки – обновление текста выноски.
• Длина стержней перенесена в раздел Идентификация.
• Добавлено свойство Суммарная погонная длина для раскладок на участке.
• Переделан вывод свойств сечений, условных сечений и их раскладок.
• В диалоге материалов сохраняются значения полей на всех закладках.
• Добавлена возможность изменения префикса закладных изделий.

Сборка 009

• Внесены исправления в сечениях сварного шва – изменение катета шва через свойства для ряда сечений.
• Добавлена возможность применения команды Удлинить к арматурным стержням.
• Исправлен вывод типов линий в свойствах металлопроката.
• Исправлены ошибки отображения металлопроката при резке и перекрытии другими объектами.
• Сохраняются данные о материалах конструкции при открытии чертежей предыдущей версии.
• При создании конструкции устанавливаются свойства выполнения спецификации по настройкам.
• Настройки режима формирования спецификации конструкции по умолчанию приближены к режимам версии 5.6.
• Добавлена команда Применить настройки для всех конструкций проекта.
• При вставке листового проката на виде сбоку можно задать режим штриховки.
• Реализована возможность включения в изделие условных арматурных сечений в виде отдельного стержня фиксированной длины.
• Исправлена ошибка формирования спецификации изделий – в таблицу включались непроработанные марки.
• Исправлено удлинение детального стержня, включая дуговые сегменты.
• Настройки шаблонов заполнения спецификации для объектов при загрузке старых чертежей копируются из настроек версии 5.6.
• Изменены начальные настройки стилей спецификации
  • включена группировка изделий для спецификации конструкции;
  • реализована сортировка по классу с возрастанием для ведомости расхода стали.
• В диалог ведомости детали ранее попадали служебные и временные марки.
• Исправлена генерация сечения сварного шва для нахлеста двух пластин.
• Не вставлялись гнутые профили ГОСТ 30245-2003.
• Устранены недоработки с прокатом новых сечений:
  • сплошной круглый прокат;
  • сплошной квадратный прокат;
  • швеллер гнутый неравнополочный;
  • профиль гнутый корытный равнополочный;
  • уголок гнутый равнополочный;
  • уголок гнутый неравнополочный;
  • профиль гнутый зетовый равнополочный.
• Устранен ошибочный контроль углов загиба арматуры из-за ошибки загрузки параметров по загибу из базы.
• Исправления в отрисовке детального стержня:
  • при разбиении изменен порядок (сначала штриховка, потом контур);
  • контур сверху для последующей селекции;
  • не закрашивался один из концов хомута/фиксатора на боковых видах.
• Устранена ошибка зацикливания при анализе контуров в некоторых вариантах геометрии стержней.

Сборка 014

• Добавлена проверка корректности значений ObjectId в массиве m_srt (перекрывающих объектов).
• Устранено падение при сбое преобразований при использовании команды Copy\Paste.
• Доработаны фиксаторы и спирали. Объекты не перекрывались другими стержнями.
• Внесены исправления в сечении арматуры условного и детального:
  • ассоциативная выноска с первого и последнего элементов ставится из центра;
  • при смене диаметра (условного или реального) запрашивается новое начало выноски.
• Цвет элемента в массиве условных сечений теперь корректно отображается в свойствах.
• Текущий тип конструкции для диалога создания теперь сохраняется в чертеже.
• Появились настройки для условного изображения элемента армирования.
• Выноска цепная ассоциативная – при смене положения текста меняется положение и ориентация стрелок.
• Генератор спецификации конструкции – длина стержней выводится в формате, заданном в настройках для параметров Длина и Длина в метрах.
• Сравнение формы арматурных стержней – линейные сегменты вдоль одной прямой объединяются в один сегмент.
• При разбиении изделия, включающего схематичные стержни, последние пропадали.
• Строповочные петли в ведомости расхода перемещены в раздел «Арматурные изделия».
• Изменен алгоритм сравнения геометрии стержней сечения арматуры (не учитывалось округление в длине стержня).

Project StudioCS 6.0. Сборка 028

Инсталлятор данной сборки поддерживает установленные на компьютере версии SQL Native Client 10 и старше.

Project StudioCS Ядро 6.0

• Исправлено: цепная выноска в режиме «Перпендикулярно к первому» размещала стрелки к стержням не с той стороны.
• Исправлено: после поворота на 180 градусов указатель разреза некорректно реагировал на растяжение.
• Исправлено: выравнивание текста на отметках уровня всегда выполнялось от стрелки.
• Исправлен указатель изображения узла: при старте осуществлялся фокус на номер узла.
• Переработаны команды редактирования отметок уровня:
  • распознавание запятой;
  • редактирование альтернативного текста.
• Исправлено: не работала команда UNDO линейных обрывов после команды Растянуть.
• Внесены изменения в метод формирования строки выноски по шаблону (ранее пропадал текст с количеством слоев).
• Исправлено поведение отметки уровня при применении команды Зеркало.
• Исправлено: в цепной выноске при смене масштаба отрывалась полка с текстом.
• Исправлено: при разделении на две части уже разделенной таблицы добавлялись строки в верхнюю часть таблицы.
• Копирование этажей:
  • добавлено послойное копирование этажей;
  • исправлена ошибка при смене этажа: если слой старого этажа был текущим, он не замораживался.
• Исправлено поведение ряда объектов (штриховая полоса, выноска цепная, выноска гребенчатая) при применении команды Растянуть.
• Устранены ошибки, приводившие к утечке памяти в процессе работы.
• Переработана команда тиражирования: многовидовые блоки копировались как ссылки на обычные.

Project StudioCS Конструкции 6.0

• Исправлено: при загрузке материалов всегда создавалась пустая папка в реестре.
• Усовершенствован способ вызова диалога выбора типа штриховки для монолитных участков.
• Исправлена ошибка прорисовки фиксатора на виде сбоку при регистрации марки с арматурой А500С.
• Внесены исправления в диалог создания детального стержня: при смене класса или диаметра диаметр загиба сбрасывается на минимальный.
• Выполнено удлинение полки ассоциативной выноски, чтобы выноска не перечеркивала текст.
• Исправлено: по завершении трансформации поперечного сечения стержня выполняется проверка, сохранять ли привязки.
• Добавлены привязки к углам излома на детальном стержне.
• Исправлено неравномерное перемещение точек линейного сегмента стержня при команде Растянуть.
• При изменении марки объекта через свойства выполняется контроль совпадения исходных категорий, а не типов объектов.
• Исправлено: ассоциативная цепная выноска к перекрытым объектам (без графики) вызывала при перемещении текста падение или отрыв полки от линии.
• Изменения в команде На задний план:
  • у объекта отслеживаются и удаляются из списка все нижележащие объекты;
  • для каждого из перемещаемых объектов запрашивается его удаление из списка верхних.
• Исправлены ошибки при формировании ведомости расхода стали и спецификации на конструкцию через Генератор спецификаций:
  • не включались вложенные подгруппы;
  • изменена высота строки в заголовке таблицы, формируемой спецификатором.
• Устранены ошибки, связанные с некорректной заливкой перекрытых стержней.
• Добавлено автообновление линейных массивов с количеством слоев более одного.
• Обновлены сортаментные данные элемента при назначении ему марки детали через свойства (поддержка поперечных сечений).
• Для цепной выноски ассоциативной при UNDO в dwgInFields() отключен перезапрос точек начала выносок.
• Исправлено: в методе проверки примыкания поперечного сечения не закрывался объект.
• Для скоб и фиксаторов разрешены все классы и диаметры арматуры.
• Доработан алгоритм перекрытия арматурных стержней.
• Переработана реализация метода разбиения содержимого марок для деталей, изделий и сварных сеток.
• Исправлено: устранена ошибка, делавшая возможным удаление другими командами содержимого из блока марки.
• Реализована дополнительная корректировка алгоритма перекрытия стержней.
• Внесены исправления в обновление ассоциативных выносок:
  • не было реакции на изменение за грипс у хомутов, шпилек и скоб;
  • не обрабатывалась команда GRIPS_MOVE (Переместить при выделенном грипсе).
• Добавлена настройка для задания параметров Наименование, Обозначение (спецификации).
• В диалоге задания материалов при уходе с закладки Другой более не создается пустая запись в реестре.
• Добавлена возможность привязки к выносной «ArpsPart»
• Исправлено: при создании обозначения элемента неверно устанавливался зазор между текстом и маркируемым элементом.
• Устранена ошибка с добавлением элементов в схему армирования при наличии элементов с опцией Не включать в спецификацию.
• Восстановлена работоспособность металлопроката с объектами «Обрыв/Разрыв».
• Устранено падение на вызове свойств объекта в случаях, когда длина имени префикса конструкции превышает 32 символа.
• Усовершенствован алгоритм перекрытия стержней, устранены потенциальные возможности зацикливания.
• При пересборке и обновлении из конструкции исключаются объекты, для которых установлен флажок Не включать в сборку.
• Удаление выноски от сечения стержня выполняется по ID самого объекта, а не по ключевому номеру выноски (тем самым исключается удаление выноски с другого объекта).
• В свойства детального стержня, представляющего собой деталь, добавлена возможность изменения концевого завершения в виде загибов, высаженной головки и т.д.
• При выполнении команды Растянуть исправлено поведение следующих объектов: сварной шов, участок раскладки.
• Исправлено: не обновлялось значение длины в выноске у линейного распределения, если указатель распределения был вне элемента.
• Устранено зацикливание при открытии чертежа и подсчете расхода марок с некорректными данными в марках.
• Устранен сбой, приводивший к неправильному заданию номера новой марки конструкции.
• Выполнена оптимизация алгоритмов хранения и обработки данных по перекрытию объектов, ускоряющая работу программы на насыщенных чертежах.
• Устранено падение при попытке вставки сечения сварного шва в случаях некорректного расположения элементов проката.
• Исправлен алгоритм простановки размеров на эскизах хомутов в ведомости деталей.
• При изменении свойств одного или нескольких объектов на общей выноске появляется запрос на изменение свойств у всех объектов выноски. В случае отрицательного ответа измененные объекты удаляются из набора объектов данной выноски.
• Исправлены ошибки в весе погонного метра арматуры Вр-I 3 и 4 диаметра в украинском сортаменте (ДБН).
• Вызов диалога для подтверждения изменения всех объектов на выноске происходит только при селекции части объектов.
• Исправлено: при смене типа объекта и смешанном позиционировании не сбрасывался номер позиции в случае перевода стержня в деталь или изделие.
• Изменено поведение ассоциативной цепной выноски при применении команды Растянуть.
• Устранено падение при смене типа объекта у элемента армирования в составе конструкции через панель свойств.
• Добавлена возможность изменять через панель свойств марку деталей/изделий любых подтипов в наборе примитивов.
• Исправлено поведение шпилек и хомутов, к которым применялась команда Зеркало, при выполнении команды Растянуть.

Project StudioCS 7.0

Инсталлятор

Сборка 005

• Изменена процедура проверки наличия драйвера SQL Native Client. Поддерживаются версии старше 10.0.
• В командную строку запуска инсталлятора SQL Native Client добавлен параметр IACCEPTSQLNCLILICENSETERMS=YES.

Project StudioCS Ядро 7.0

Сборка 005

• Изменены GUID всех COM-объектов версии – для устранения взаимного влияния версий 6.0 и 7.0 при их одновременной установке на разных версиях AutoCAD.

Project StudioCS Конструкции 7.0

Сборка 005

• Все команды модуля приведены в соответствие с требованиями новых версий стандартов: ГОСТ Р 21.1101-2013, ГОСТ 21.201-2011, ГОСТ 21.501-2011, СП 63.13330.2012, СП 52-101-2003, ГОСТ 23279-2012, ГОСТ 14098-2014.
• Доработаны команды создания участков армирования с отверстиями:
  • для добавления отверстия необязательно конвертировать его в участок;
  • для добавления в участок можно выделить набор отверстий (ранее требовалось выделять каждое отверстие по отдельности);
  • добавлена команда удаления отверстия на участке.
• Реализована новая команда конвертации элементов армирования, с помощью которой можно преобразовать хомуты и шпильки в детальный стержень, детальный стержень – в схематичный или в полилинию, а также выполнить обратную конвертацию.
• Появился новый тип «ручек» управления на объекте – детальный арматурный стержень. Добавлена «ручка» управления, позволяющая осуществлять параллельный перенос сегментов стержня.

Сборка 011

Инсталлятор

• В информации о продукте изменен год.
• В дистрибутив 64-битной редакции добавлен пакет Microsoft Visual C++ 2005. (Install\x64\PreReq\vcredist_x64.exe). Если Project StudioCS устанавливается под Windows 7 x64 и на AutoCAD 2010 или старше, запуск установки пакета происходит автоматически.
• Устранены ошибки запуска команд в среде Microsoft Windows 10 на базе AutoCAD 2015/2016.
• Доработана программа установки Менеджера объектов под Win32/x64.

Project StudioCS Ядро

• В командах создания осей исправлены следующие ошибки:
  • команды ввода расстояния принимали невалидный ввод;
  • потеря фокуса в диалоге создания массива осей с незаполненной записью в таблице приводила к созданию новой записи;
  • поля в диалогах принимали невалидные значения.
• Исправлена ошибка при экспорте настроек Project StudioCS в файл.
• Устранено возникавшее в ряде случаев падение в диалоге Многослойная выноска.
• Устранена неточность, вследствие которой не замыкалась созданная по полилинии штриховая полоса с совпадающими начальной и конечной точками.
• При расчленении объектов с выключенной видимостью набор созданных объектов теперь перенимает это свойство.

Project StudioCS Конструкции

• Исправлена ошибка при создании сечения сетки из линейного элемента.
• Исправлена ошибка, вследствие которой не работала опция Отменить в команде создания защитного слоя.
• Исправлены вызов справки в базе сборного железобетона и вызов справки с помощью клавиши F1 (открывалась справка, ссылавшаяся на несуществующий документ).
• Включена поддержка окружностей в команде добавления отверстий в участки.
• При формировании спецификации на несколько отдельных конструкций теперь выводится количество конструкций, заданное в Диспетчере.
• Исправлено разбиение участков армирования с помощью команд Explode и Разбиение PS-объектов.
• Исправлено описание швеллеров с параллельными и наклонными гранями полок.
• Устранены сбои при отрисовке сечений швеллеров.
• Устранено падение при создании фиксатора вида спереди.
• Если в процессе работы с массивом на участке при селекции выбирался неподходящий объект, то команда прерывалась, а объект оставался селектированным. Исправлено.
• При резке массива стержней не срабатывало нажатие на подсказку для вопроса «Удалить отрезанные стержни?». Исправлено.
• Устранено падение при удалении центральных сегментов линейного элемента.
• При работе с массивом арматурных сечений в случае повторного выбора того же сечения появлялось сообщение, что объект не подходит. Исправлено.

Исправлено поведение объекта Линейное распределение при применении команды Растяни.

Сборка 015

Инсталлятор

• Исправлена загрузка для всех модулей под AutoCAD 2007-2009 на 32-битных версиях Windows.

PS-Ядро

• Загрузка списка этажей теперь игнорирует недавно удаленные этажи.
• Исправлена отрисовка в визуальных стилях, отличных от «2D-каркас», объектов «Отметка уровня» и «Площадь».
• Внесены поправки в опции команд Указатель вида и Указатель разреза.
• Устранено падение при создании ассоциативной выноски.
• Устранено падение на присвоении значения абсолютной отметки через диспетчер свойств.
• В шаблонах табличных форм исправлены имена файлов с названием стандарта.
• Исправлено чтение объекта, полученного после зеркалирования для отметки уровня на фасаде.

PS-Конструкции

• Исправлены ошибки удаления ЖБ-конструкции на 64-битных платформах под AutoCAD 2015-2016.
• Исправлены ошибки предыдущей сборки, связанные с отрисовкой арматурных деталей.
• Исправлена отрисовка простых засечек для залитых стержней.
• Исправлена команда вставки вершины в схематичный элемент армирования.
• Внесены поправки в опции и алгоритм работы с базой для команд Плита перекрытия и Раскладка плит.
• В методе создания линейного элемента переделана работа опции Два перепуска.
• Оптимизирована отрисовка детального стержня, что ускорило вывод графики.
• Устранена ошибка, в результате которой при создании сечений сварных швов не обрабатывалось нажатие на клавишу Escape.
• Из списка сортаментов арматуры удален украинский сортамент.
• Команда генерации сварных сеток приведена в соответствие с ГОСТ 23279-2012.

Project Studio CS 2018

Сборка 009

В Project Studio CS 2018 реализована поддержка работы с версиями AutoCAD 2017 и 2018.

Модуль Project Studio CS Конструкции 2018

• Добавлена возможность специфицировать отдельные и линейно распределенные схематичные стержни как погонажную арматуру.
• Введен новый тип элементов модели – Деталь металлопроката. Добавлена возможность регистрировать чертеж детали металлопроката. Элементы металлопроката теперь могут выступать и в качестве элементов собираемой конструкции по сортаментным данным, и в качестве вхождения той или иной марки детали металлопроката.
• Реализована возможность включать в состав железобетонных конструкций элементы металлопроката, которые попадают в соответствующий раздел спецификации на конструкцию.
• Поддерживается возможность вносить данные для ведомости расхода стали по позициям, добавляемым в раздел «Материалы».
• Появилась возможность формировать пользовательские группы изделий.
• Добавлена возможность использовать расширенные наименования марок конструкций и наименований деталей (например, колонна Км-4.1а, хомут Х1а).
• Поддерживаются поиск и установка вида на чертеж зарегистрированной детали или изделия из Диспетчера марок КЖ. Вызов этой опции производится из контекстного меню марки в соответствующем разделе Диспетчера марок.
• Для элементов раздела «КЖ-Обозначения» (гребенчатой и цепной ассоциативных выносок) добавлена возможность ручного ввода текста в начале и конце каждой строки ассоциативной выноски элемента – наряду с автоматически формируемым текстом.

Сборка 010

Модуль Project Studio CS Конструкции 2018

• Вес металлопроката в спецификации «Данные для спецификации железобетонных конструкций», получаемой из генератора спецификаций, указывался в граммах. Исправлено.

Сборка 012

Модуль Project Studio CS Ядро 2018

• При разбиении отметок уровня на фасадах и разрезах не применялся коэффициент сжатия. Исправлено.
• Устранена ошибка расположения узловой выноски при ее создании.
• При создании универсальной выноски в диалоге загружается текст, использовавшийся для предыдущей выноски.

Модуль Project Studio CS Конструкции 2018

• Устранены следующие неточности:
  • в свойствах схематичного стержня для варианта подсчета «Погонажная арматура» параметр Суммарная длина не учитывал количество стержней;
  • в процессе редактирования линейного распределения неправильно изменялась позиция при переключении режима подсчета «Погонажная» – «Отдельные стержни»;
  • в некоторых случаях появлялся курсивный текст в маркировке диаметра загиба;
  • в спецификации конструкции раздел появлялся даже в том случае, если для всех элементов этого раздела было указано «Не включать в спецификацию»;
  • марка конструкции при ее редактировании в Диспетчере марок через раздел свойств приобретала в конце индекс «0».
• Диалог создания новой конструкции теперь разрешает вводить только цифры в поле с номером марки.

Сборка 015

Модуль Project Studio CS Ядро 2018

• Устранена ситуация, при которой выполнение команды Расчленить PS-объекты над условными изображениями элементов армирования, в состав которых входили объекты Project StudioCS, приводило к сохранению в чертеже всех этих PS-объектов.

Модуль Project Studio CS Конструкции 2018

• При простановке ассоциативных гребенчатых и цепных выносок, если в нижней строке настроек был задан какой-либо текст, он не появлялся в выноске. Исправлено.
• Исправлена ошибка, вследствие которой цепная ассоциативная выноска для каркасов не проставлялась при включенной опции Перпендикулярно первому.

Сборка 017

Модуль Project Studio CS Ядро 2018

• Исправлено поведение объекта «Отметки на плане»: исключен риск переворота текста при трансформациях.
• Устранены проблемы с добавлением префиксов марки в выносках с текстом, редактированным вручную.

Модуль Project Studio CS Конструкции 2018

• Исправлена работа утилиты перенумерации железобетонных плит перекрытия и монолитных участков.
• Исправлена отрисовка засечек на залитых арматурных стержнях раздела «Детальное армирование» в AutoCAD 2007-2014.
