О продукте СПДС GraphiCS

Приложение СПДС GraphiCS разработано для автоматизации подготовки проектных и рабочих документов на основе норм для строительной документации (СПДС). Такое ПО предназначено для расширения возможностей программных комплексов AutoCAD и AutoCAD Architecture. В ходе разработки встраиваемого приложения учитывались нормы ГОСТ 21.1101-2013, которые касаются графических обозначений на чертежах.

Для упрощения работы над проектами в СПДС GraphiCS предусмотрен набор объектов, которые отражают массивы осей, выноски, отметки и другие виды обозначений. Эти элементы можно использовать при оформлении всех видов электронной документации. Реализован механизм работы с отдельными фрагментами чертежей без масштабирования изображений и создания большого количества стилей.

Что нового в СПДС GraphiCS 2024

• Обеспечена поддержка графических платформ новых версий AutoCAD 2024 и ZWCAD 2024×64.
• Расширена интеграция с другими САПР:
  • Реализован контроль изменений файлов IFC и обновление их в чертеже;
  • На панель IFC добавлены кнопки Импорт информационной модели и Экспорт параметров информационной модели;
  • Создана новая боковая панель для просмотра структуры/свойств IFC, импортированных в документ.
• Расширена совместная работа с информационной моделью здания:
  • Реализована работа с выделенными объектами и раскрашенными компонентами в BCF-формате;
  • В интерфейсе BCF-панели обеспечен порядок отображения тем (Topic), комментариев и точек обзора (сцен);
  • Добавлены вертикальные полосы прокрутки для многострочных текстов BCF-панели.
• В диалоге помещений появился отдельный маркер на Имя помещения с параметрами М-текста. Так что имя помещения можно будет писать в две строки.
• В панели и окне браузера базы данных реализован поиск по UID.
• В редактор формул добавлена переменная Width.
• Существенно пополнена база данных материалов по ГОСТ.

Что нового в СПДС GraphiCS 2023

• Поддержка ZWCAD 2022.
• Поддержка AutoCAD 2023.
• У выносок, полилидера и универсального маркера реализовано групповое редактирование вида указателя выноски с помощью панели свойств.
• В универсальный маркер добавлено свойство отображения координат выноски.
• В базе данных появилась автоматически формируемая ведомость рабочих чертежей в папке «Шаблоны форматов».
• В базу данных добавлены материалы:
  • ISO 7465, ТУ 14−11−245−88, ТУ 14−125−1033−2012, ГОСТ 23570–79, ГОСТ Р 56299−2014, ГОСТ Р 54908−2012, ГОСТ 801–78, ГОСТ 20072–74, ГОСТ 1050–88, ГОСТ 1050–2013, ГОСТ 4543–2016;
  • EN 10025−2:2004, EN 10025−3:2004, EN 10025−4:2004, EN 10025−5:2004, EN 10025−6:2004+A1:2009, EN 10083−3, EN 10088−1, EN 10222−2, EN 10222−3, EN 10222−4, EN 10222−5;
  • ASTM A494, ASTM B163, ASTM B423, ASTM B425, ASTM B472, ASTM B564, ASTM B705;
  • DIN 17730, DIN 17740, DIN 17741, DIN 17742, DIN 17743, DIN 17745;
  • ASTM B338, ASTM B348, ASTM B367, ASTM B381, ASTM B861, ASTM B862, ASTM B62;
  • EN 12420, EN CEN/TS 13388; ASTM B148;
  • ГОСТ 14959–2016, ГОСТ 103–2006.

Что нового в СПДС GraphiCS 2021

Поддержка графической платформы

• Поддержка AutoCAD 2021.

Поддержка СУБД

• Новая СУБД PostgreSQL 12.
• База материалов объединена с базой элементов.

Развитие функционала IFC

• Оптимизация быстродействия работы с IFC.

Табличный редактор

• В построитель выражений добавлены новые управляющие функции:
  • ctlSetRowHeight – изменение высоты строки без ввода в ячейку (аналог SetHeight);
  • ctlSetColumnWidth – изменение ширины колонки;
  • ctlSetCellTextColor – изменение цвета текста ячейки (аналог SetColor);
  • ctlSetCellFillColor – изменение цвета заливки ячейки (аналог SetColor);
  • ctlSetValue – установка значений из ячейки в свойство объекта.
• Введена функция RoundM, выполняющая округление до ближайшего числа, кратного значению точности (аналог ОКРУГЛТ в Excel).
• Добавлены функции для получения подстроки:
  • SubLeft – возврат из строки: количество символов слева;
  • SubRight – возврат из строки: количество символов справа;
  • SubString – возврат из строки: указанные символы, начиная с заданной позиции;
  • SubSplit – разделение строки по указанному разделителю и возврат части по номеру.
• Поддерживается возможность отключить автообновление на каждом отчете.
• Добавлены контекстные кнопки вставки и удаления строк и столбцов.
• Добавлено задание числа столбцов или строк при вставке.
• Реализованы бегунок масштаба отображения в редакторе таблиц и бегунок прозрачности таблицы.
• Добавлена опция визуального отображения формул.
• Реализован fmtStrike – метод зачеркивания текста ячейки.
• Возможна настройка отчета преобразования в данные с учетом удаления скрытых строк и сохранением шаблона отчета.

Технические требования

• Выделение слова и строки по двойному и тройному клику соответственно.
• Новые опции нумерации: возможность использования дефисов и точек.

Функционал

• Команды Обрыв и Разрыв теперь могут скрывать штриховки и контуры помещений.
• Для дробей и индексов реализована настройка размера шрифта.
• Поддерживается возможность скрытия маскировки текста в универсальном маркере.
• Добавлен образец штриховки «Стекло».
• Для раздела инженерных сетей реализована команда Продлить трассу.
• Добавлена настройка, позволяющая при копировании свойств выноски копировать ее текст.

База данных

• Добавлены шестигранные гайки по ГОСТ:
  • ГОСТ ISO 4032-2014 Гайки шестигранные нормальные (тип 1). Классы точности А и В;
  • ГОСТ ISO 8673-2014 Гайки шестигранные нормальные (тип 1) с мелким шагом резьбы. Классы точности А и В;
  • ГОСТ ISO 4035-2014 Гайки шестигранные низкие с фаской (тип 0). Классы точности А и В;
  • ГОСТ ISO 4036-2014 Гайки шестигранные низкие без фаски (тип 0). Класс точности В;
  • ГОСТ ISO 8675-2014 Гайки шестигранные низкие с фаской (тип 0) с мелким шагом резьбы. Классы точности А и В;
  • ГОСТ ISO 4034-2014 Гайки шестигранные нормальные (тип 1). Класс точности С.

Что нового в СПДС GraphiCS 2020

Поддержка графической платформы

• Поддержка AutoCAD 2020

Интерфейс

• Новый интерфейс (новые иконки, поддержка светлой и темной темы оформления)

Развитие функционала IFC

• На вкладке IFC реализованы настройки дерева объектов
• Исправлена ошибка отображения структуры IFC после импорта

Мастер шаблонов

• Исправлено создание коллекций на форме мастера шаблонов
• Устранена ошибка сохранения свойств при работе мастера шаблонов

Функционал

• Реализован новый размер – подобие
• Поддерживается импорт/экспорт проектов из XML
• Реализована табуляция в выносках и таблицах
• В массиве по траектории появилась возможность задать отступ от начала и конца траектории
• В ТТ и ТХ реализованы настройка отступов, подчеркивание и зачеркивание текста

Архитектура

• Дополнен алгоритм работы помещений:

1. работа с командой Растянуть
2. имеется маркер, отображающий площадь с учетом отделки
3. длина плинтуса учитывает дверные проемы
4. реализован вариант вывода данных в ведомости отделки помещений с суммированием площадей с одинаковой отделкой

• Экспликация полов приведена в соответствие с ГОСТ 21.501-2011

База данных

• Обновление объектов базы:

1. для колонн появилась возможность включить отображение осей
2. исправлены параметры типовых полов
3. реализован проем с четвертью

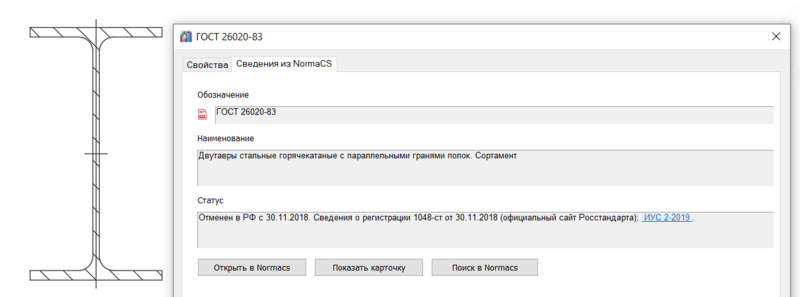

4. в диалоге стандартных деталей появилась вкладка Сведения из NormaCS



5. дополнены типы дверей по ГОСТ 21.201-2011
6. исправлены размеры дверей по ГОСТ 14624-84, ГОСТ 24698-81
7. добавлены специальные однопольные и двупольные двери для кадастровых схем и схем эвакуации
8. добавлены двутавры по ГОСТ 57837-2017

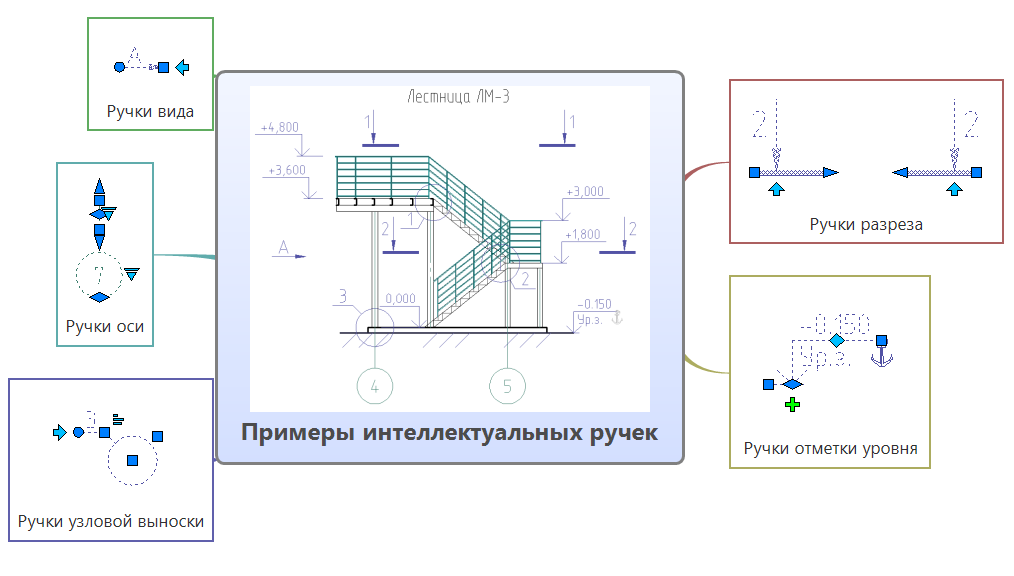

9. реализованы ручки вытягивания для лестниц и стремянок серии 1.450.3-7.94
10. объекты блок ФБВ, блок ФБП и блок ФБС дополнены показателями по ГОСТ 13579-78 (табл. 2, 3, 4)
11. объекты плана обновлены в соответствии с ГОСТ 21.205-2016

Масштабы

Увеличение или уменьшение размеров на чертежах происходит автоматически. Изменения соответствуют стандарту конструкторской документации и касаются текста, типов линий, объектов и других элементов, которые реализованы в приложении. Доступен выбор масштаба для размеров и отметок уровней. Инструмент «Масштабы» актуален при создании генпланов, трубопроводов, линий электропередач и других протяженных объектов.

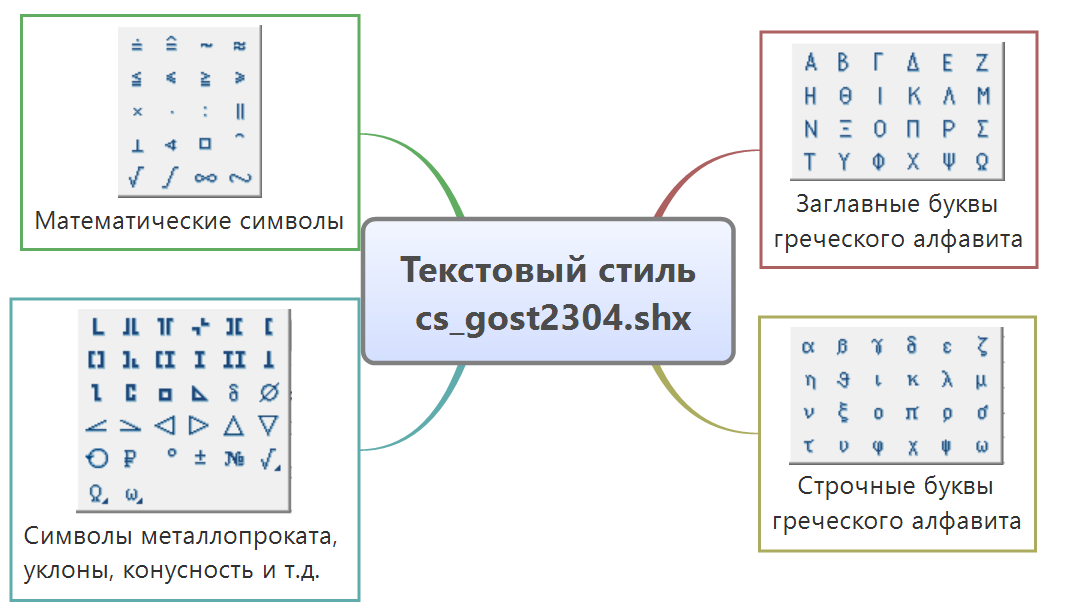

Стиль надписей и текста

В приложении доступны векторные шрифты, которые нужны для оформления проектной документации. Стили обозначений и надписей подобраны в соответствии с требованиями стандарта конструкторской документации.

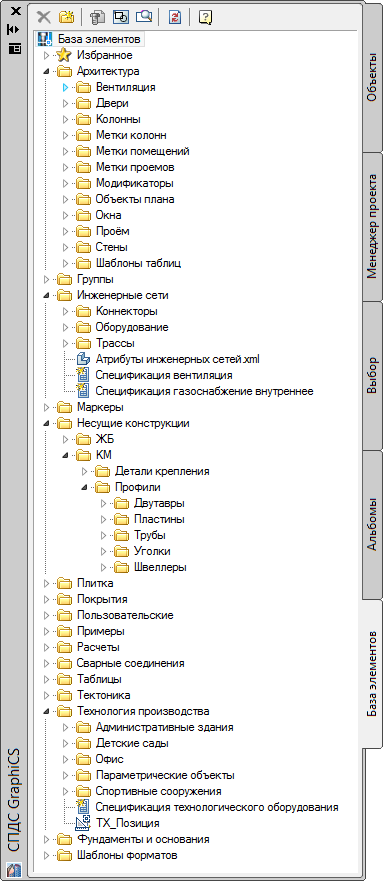

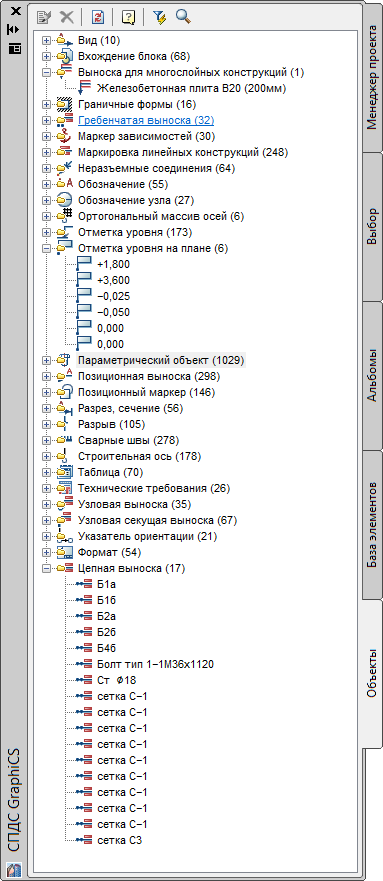

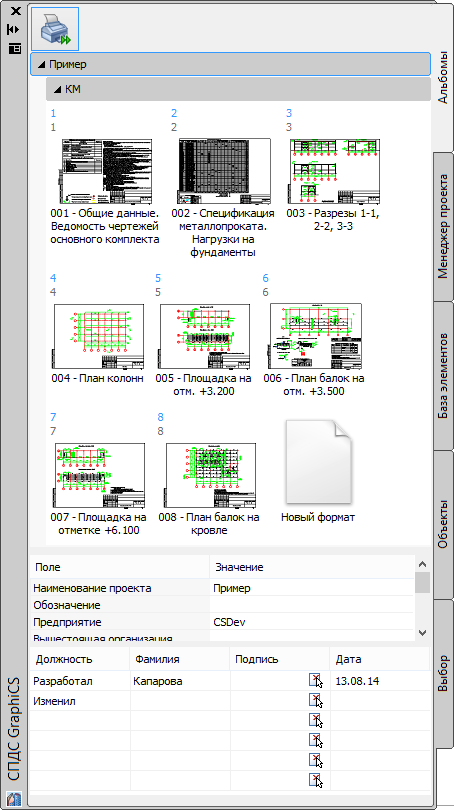

Палитра инструментов

Работа с объектами и чертежами реализована с помощью инструментов, которые находятся на вкладках «Объекты», «База элементов», «Альбомы», «Менеджер проекта», «Выбор». Пользователю доступна быстрая сортировка, выбор компонентов, подготовка комплекта документов для дальнейшей печати, формирование ведомости чертежей и другая функциональность.

В стандартной версии приложения содержится около трех тысяч элементов, которые нужны для проектирования строительных конструкций. Можно работать с балками, колоннами, плитами перекрытия и целым рядом других объектов. Приложение обеспечивает разграничение прав, поэтому каждый пользователь сможет вносить только те изменения, за которые он отвечает.

Работа с общими элементами оформления

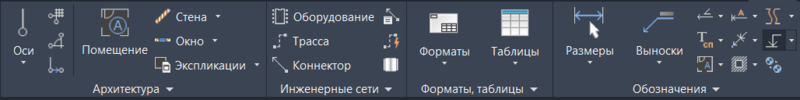

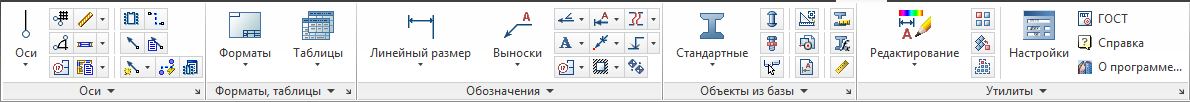

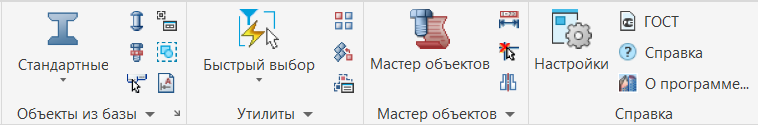

В приложении доступна лента с вкладками «СПДС» и «СПДС Мастер объектов».

С помощью общих элементов оформления можно задействовать функциональность, которая обеспечивает отрисовку, простановку и выравнивание обозначений следующих объектов:

• координационные оси;

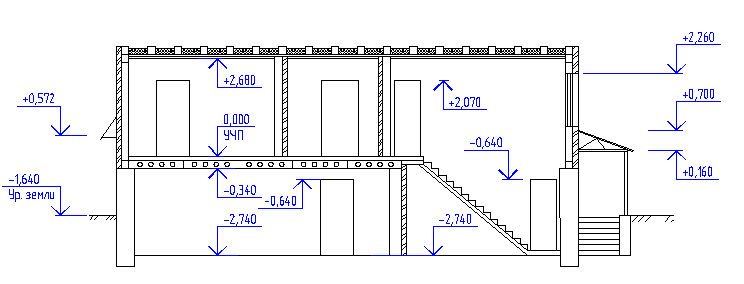

• отметки уровня с автоматическим расчетом значений;

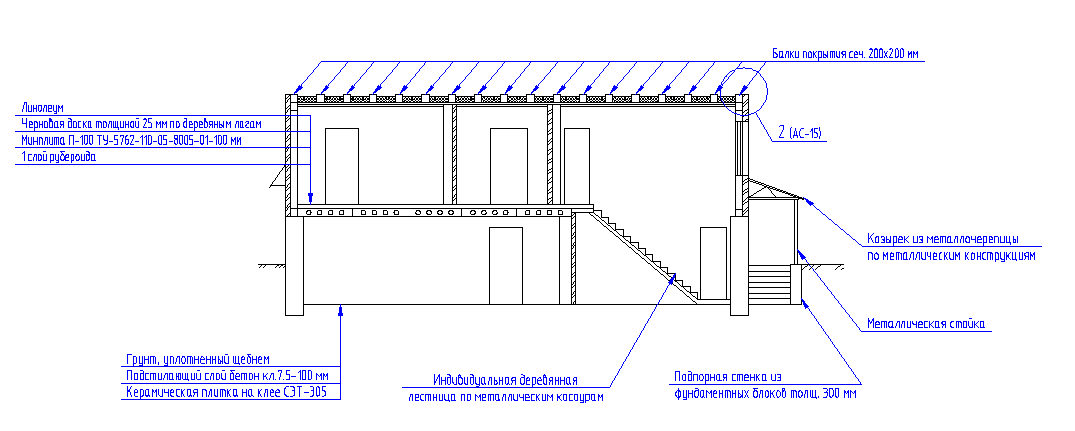

• позиционные, гребенчатые, многослойные и другие виды выносок с определением спецсимволов (металлопрокат, уклоны и т. д.);

• виды, разрезы, сечения;
• технические требования и характеристики;
• все виды контуров обрывов и разрывов с возможностью скрыть оборванные или разорванные части;
• граничная штриховка, тепло- и гидроизоляция, границы грунта;
• неразъемные соединения;

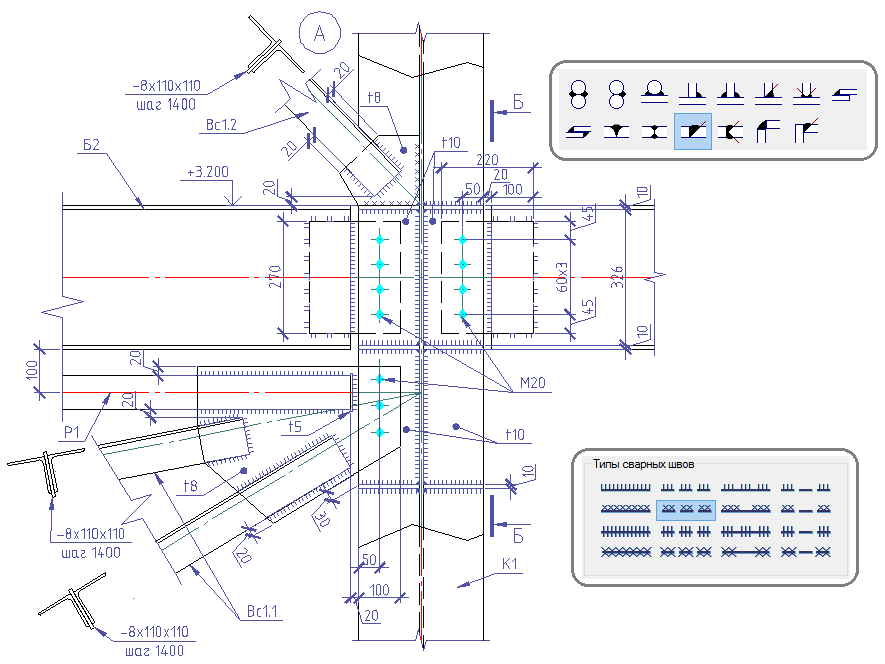

• угловые, стыковые, монтажные сварные швы;

• форматы, таблицы, в том числе и пользовательские, согласно ГОСТ и с возможностью конвертации аналогичных объектов AutoCAD.

При необходимости можно быстро изменить графическое отображения объекта для удобства работы с выбранными элементами.

Работа с архитектурой:

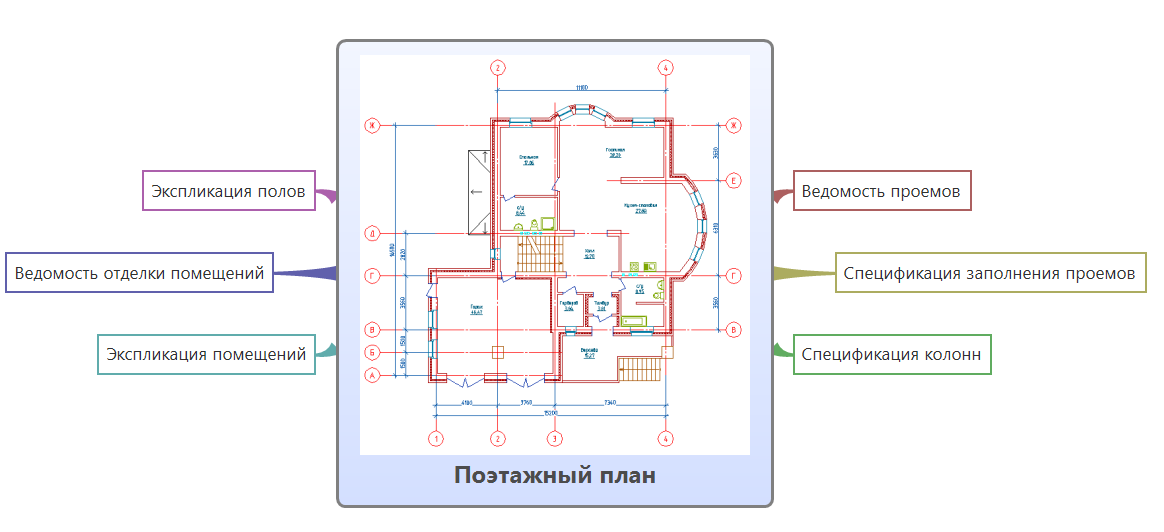

• Поэтажные планы с автоматическим формированием отчетной документации. На чертежах можно разместить объекты с изменяемыми параметрами, которые легко отредактировать. С помощью графического объекта «Стена» легко наносить прямые или дуговые участки строительных ограждений. Пользователю доступен набор стандартных и создание собственных шаблонов. При этом подчистка стен, размещение оконных и дверных проемов осуществляется в автоматическом режиме.

  На плане можно расположить кухню, санузел и другие объекты с изменяемыми параметрами. Эти элементы привязываются к ограждающим конструкциям (ортогонально) или размещаются без привязки. Автоматически по контуру выставляются значения площади.



• Отображение инженерных коммуникаций. Инструментарий приложения обеспечивает работу с разводкой внутренних сетей через функции коннекторов и оборудования магистралей. В стандартном наборе предусмотрены готовые шаблоны для систем вентиляции и газоснабжения зданий.



  Пользователь может задать вид отделки, напольного покрытия из стандартного или собственного набора стилей. Приложение автоматически учитывает размеры оконных и дверных проемов. На основе построений можно сформировать отчетную документацию.

Утилиты приложения

Применение утилит упрощает оформление чертежей и обеспечивает указание, создание, сортировку и редактирование следующих элементов:

• пользовательских штриховок;
• копий объектов;
• раскладок плитки;
• узлов с отображением в выбранном масштабе;
• концевых маркеров для арматурных обозначений и стрелок на выбранных отрезках;
• диапазонов распределений;
• заливок отверстий в выбранных секторах с осевыми линиями;
• осей симметричных объектов.

С помощью утилит можно рассчитать балки, вычислить характеристики замкнутых контуров.

Инструменты для пользовательских объектов

Уникальный инструментарий разработан для пользовательских объектов, которые можно создавать, редактировать, передавать информацию в табличные формы.

Универсальный маркер

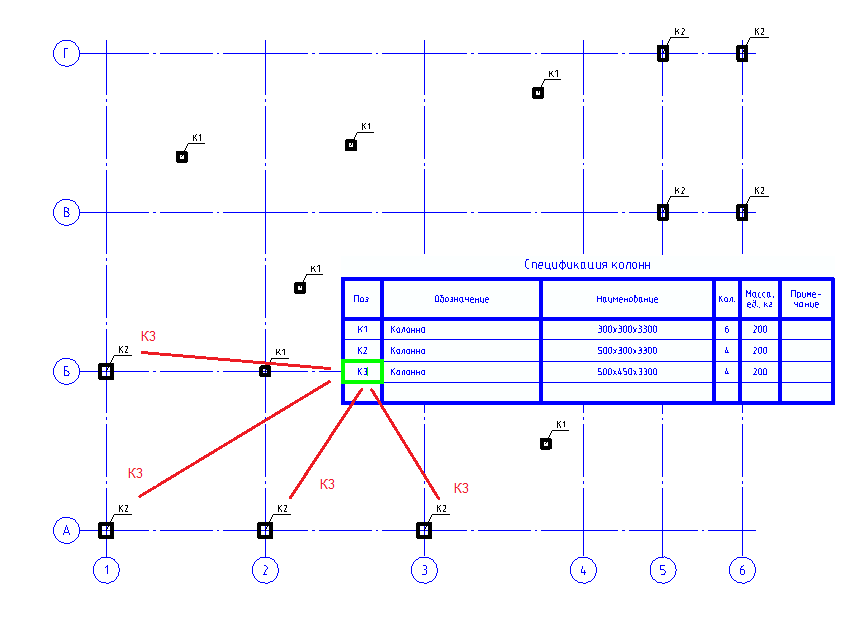

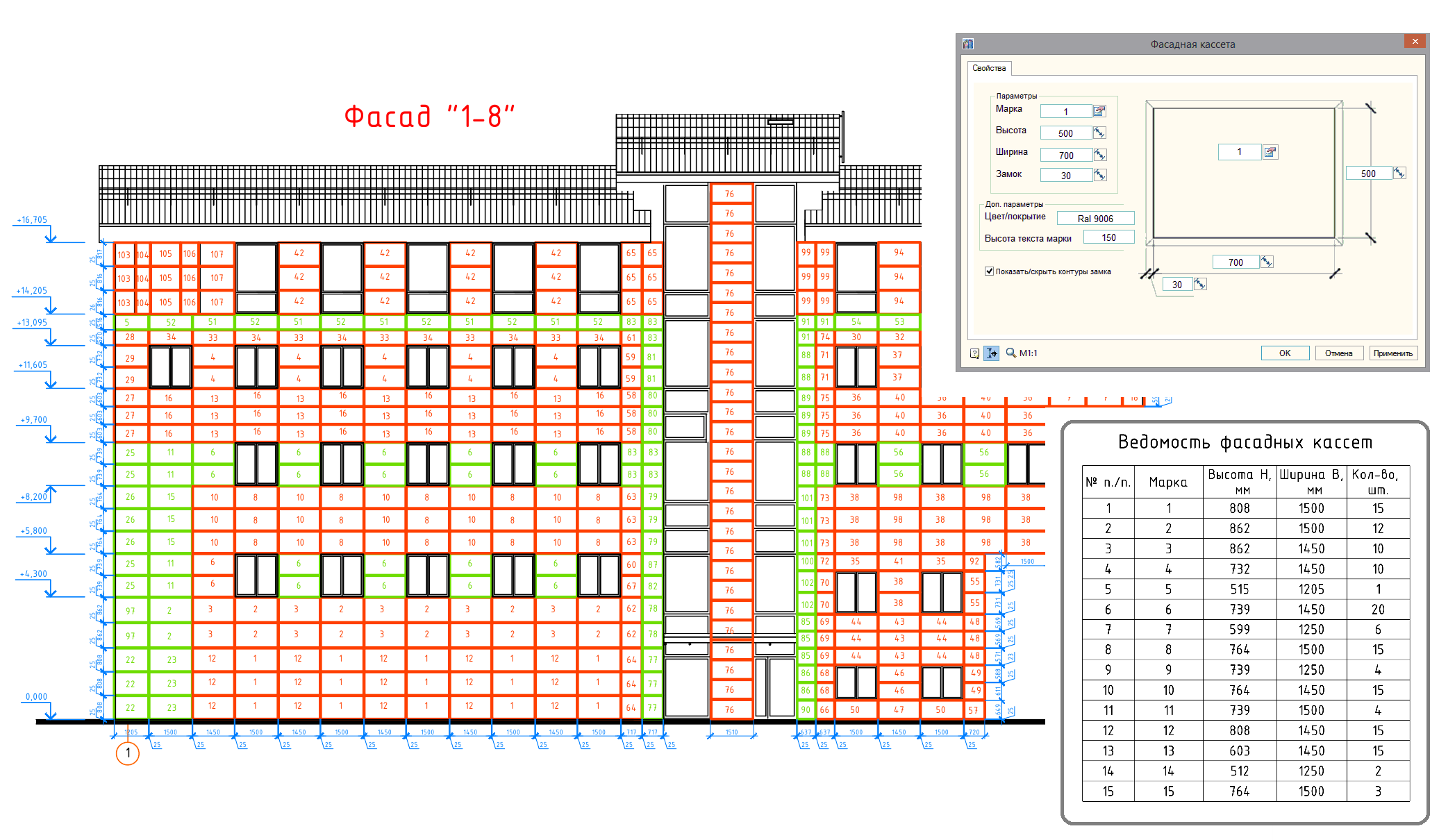

Для связи графических примитивов со спецификациями, ведомостями, экспликациями создан универсальный маркер. Передача данных осуществляется по атрибутам, которые задает пользователь. Все изменения на чертеже сразу автоматически отображаются и в таблице. Применять созданный универсальный маркер и табличные формы можно повторно.

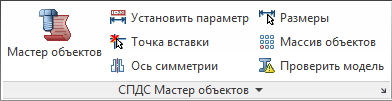

Мастер объектов

Инструмент нужен чтобы создать типовые элементы и задать для них определенные правила поведения. «Мастер объектов» обеспечивает следующие возможности:

• встроенное распознавание графических данных с указанием табличных параметров;
• скрипты для редактирования отдельных элементов;
• импорт таблиц;
• табличные элементы;
• несколько видов и исполнений;
• редактор форм с пользовательскими диалогами для стандартных элементов;
• контур подавления для перекрытия примитивов и объектов;
• gripPoint AutoCAD;
• объекты с изменяющейся топологией.

Такая функциональность «Мастера объектов» значительно расширяет возможности разработчиков, которые создают библиотеки интеллектуальных объектов.

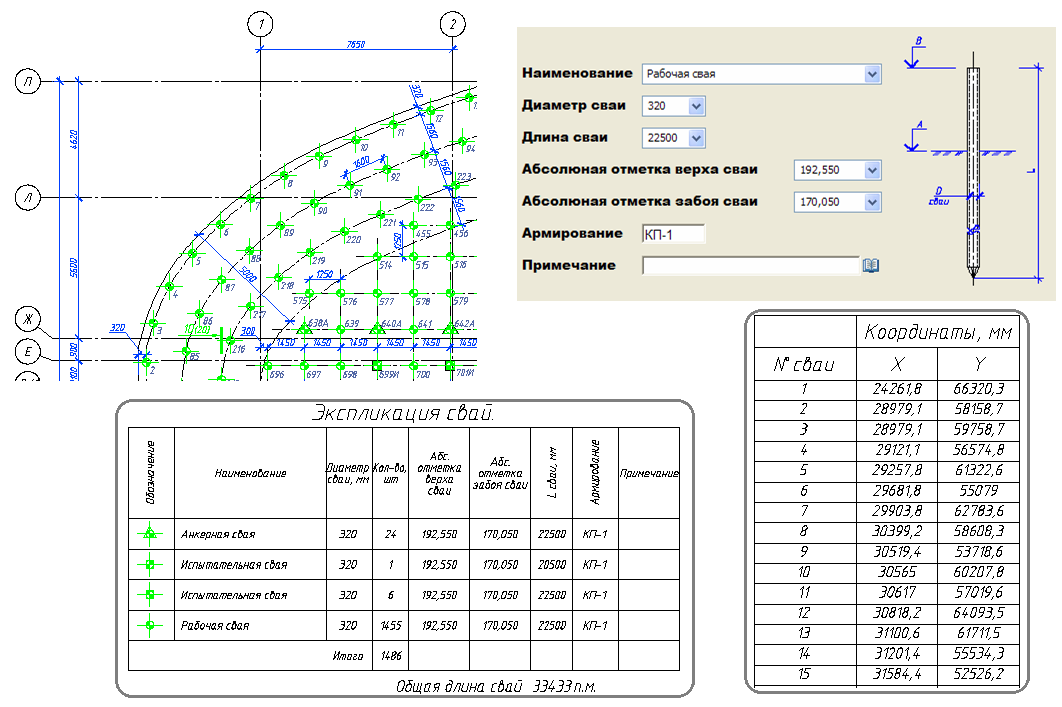

Редактор отчетных таблиц

Быстро создать или изменить отчетную документацию можно с помощью табличного редактора. Действия со спецификациями, экспликациями, ведомостями и другими проектно-конструкторскими материалами доступны для моделей и листов выбранного чертежа. Создана база стандартных шаблонов и таблиц, которые соответствуют действующим стандартам.

Большинство инструментов сходны с аналогичными возможностями распространенных табличных и текстовых редакторов, поэтому просты в освоении. Все элементы хранятся в базе данных (MS SQL) на локальном носителе или в сетевом хранилище. Автоматизация передачи спецификаций достигается за счет связи с данными на чертеже.

В табличную форму можно перевести целый ряд объектов, в том числе выноски, отметки уровней, универсальные маркеры, группы, атрибуты, элементы с изменяемыми параметрами и другие элементы оформления. Такой подход обеспечивает автоматическую корректировку данных в таблице при любых изменениях графических объектов на чертеже. После настройки связей информацию можно сохранить для дальнейшего использования в других проектах.

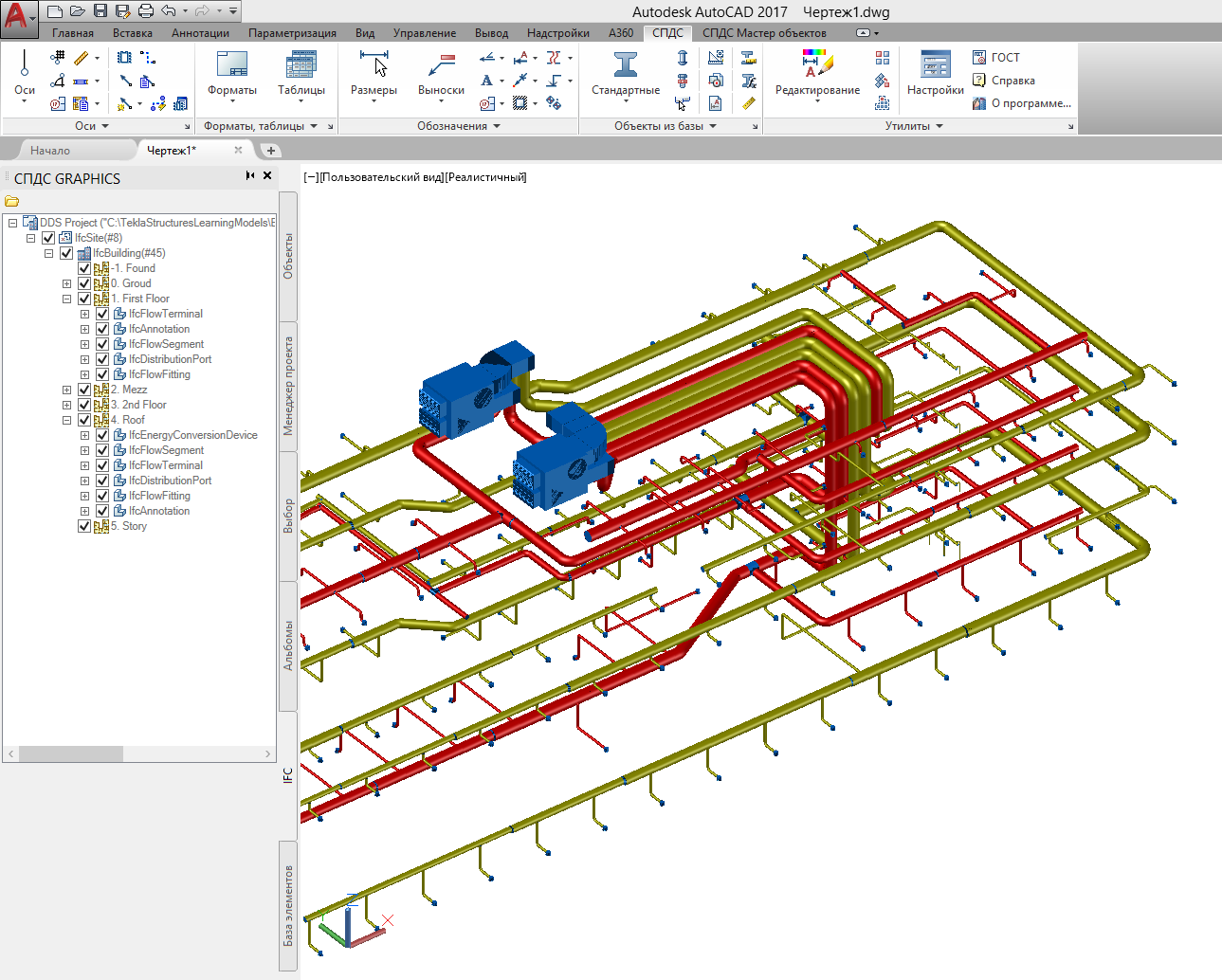

Поддержка файлов IFC

Приложение поддерживает формат IFC, который нужен для обмена данными с системами управления проектированием и строительством. Такая поддержка упрощает работу с информацией и обеспечивает передачу геометрических и других параметров моделей. Все атрибуты хранятся в древовидной структуре, через которую удобно управлять видимостью выбранных объектов.

Расширение функциональности приложения

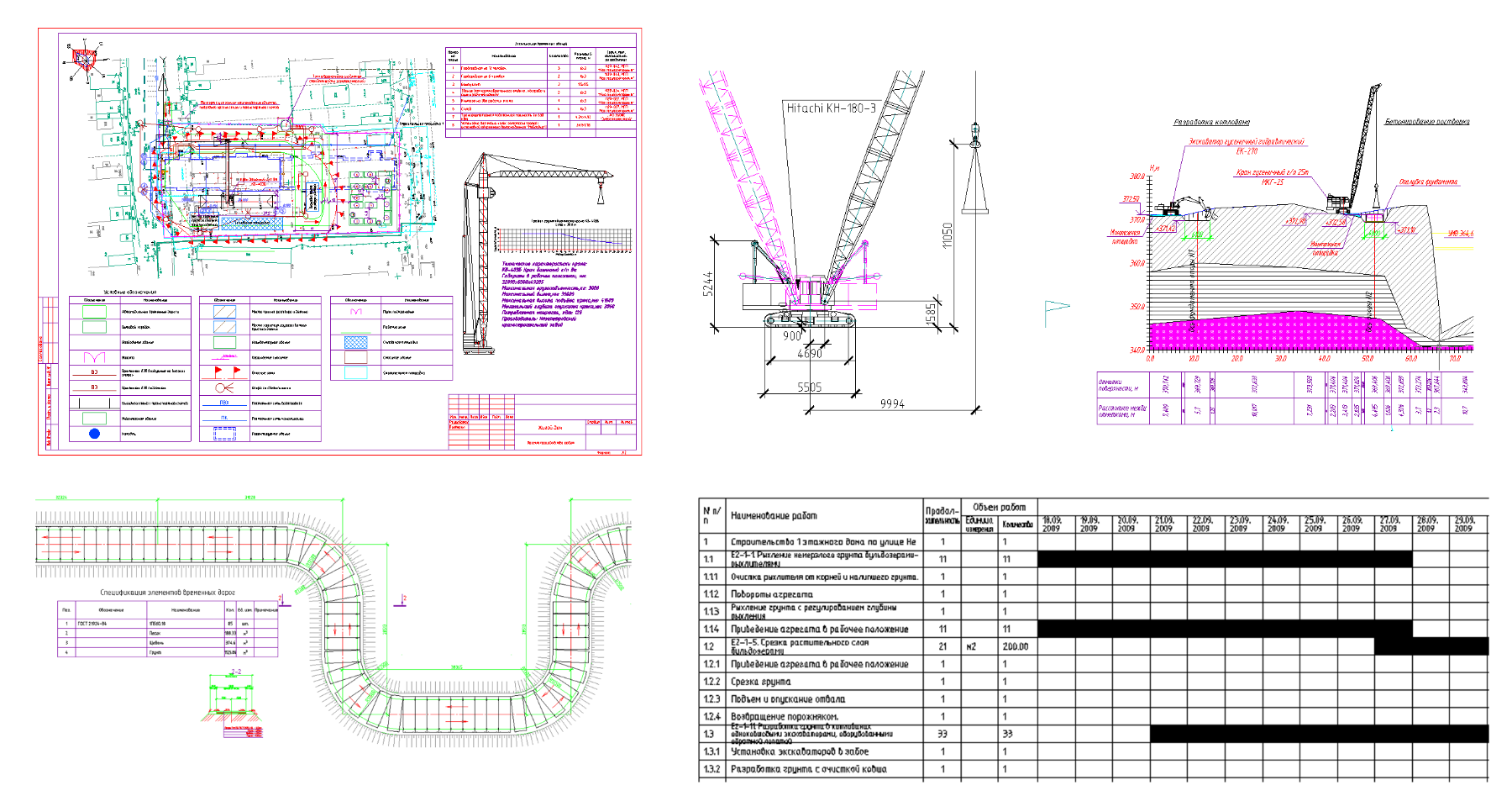

Для максимальной автоматизации подготовки проектной документации можно использовать отдельные приложения «Стройплощадка» и «Железобетон», которые существенно расширяют возможности программного комплекса. С помощью такого ПО оформляют проектную документацию для организации строительства и производства работ.

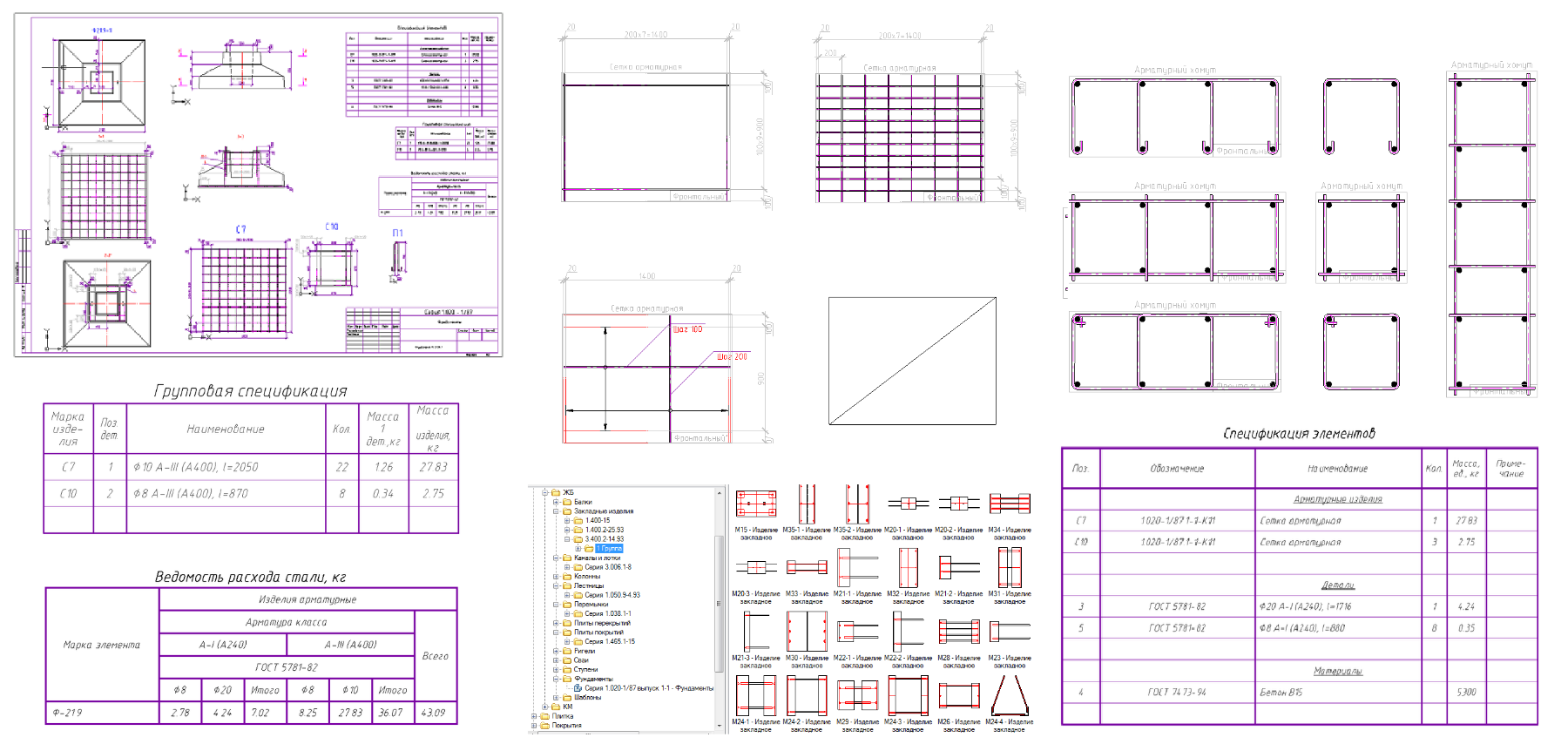

В приложении «Железобетон» реализованы инструменты для автоматизации подготовки графической информации марок КЖИ и КЖ.

С помощью всех компонентов «СПДС GraphiCS» значительно упрощается проектирование и подготовка документации в соответствии с действующими стандартами. Применение такого приложения повышает производительность проектировщиков, сокращает время оформления отчетов независимо от объема работы.

Нововведения в 11-й версии:

1. Поддержка проектирования с программным комплексом AutoCAD 2017 и AutoCAD Architecture 2017. Новая версия «СПДС GraphiCS» устанавливается автоматически.
2. Файлы можно импортировать в нейтральный формат IFC. Эта возможность обеспечивает обмен данными с другими системами проектирования и управления строительством. Пользователи могут передавать геометрические размеры моделей и другие параметры или информацию. Все атрибуты собраны в древовидной структуре. Для управления видимостью объектов достаточно выбрать соответствующие флажки.
3. Приложение поддерживает многострочный текст на выносных элементах (МТЕКСТ). Для создания новой строки можно воспользоваться «быстрыми клавишами» (Ctrl+Enter).
4. В новой версии появилась команда СППСТЕНА (sppolywalladd) для отрисовки полигональных стен.
5. Представление стен упрощено.
6. Введен новый маркер помещений «Площадь» для отображения соответствующих значений.
7. Изменена команда «Геометрические характеристики сечения».
8. Библиотека элементов пополнилась значениями для ограждающих конструкций серии 1.450.3-7.94 (площадки, стремянки и т. д.).
9. В соответствии со стандартами внесены изменения для санитарно-технических систем.

Что нового в 10-й версии

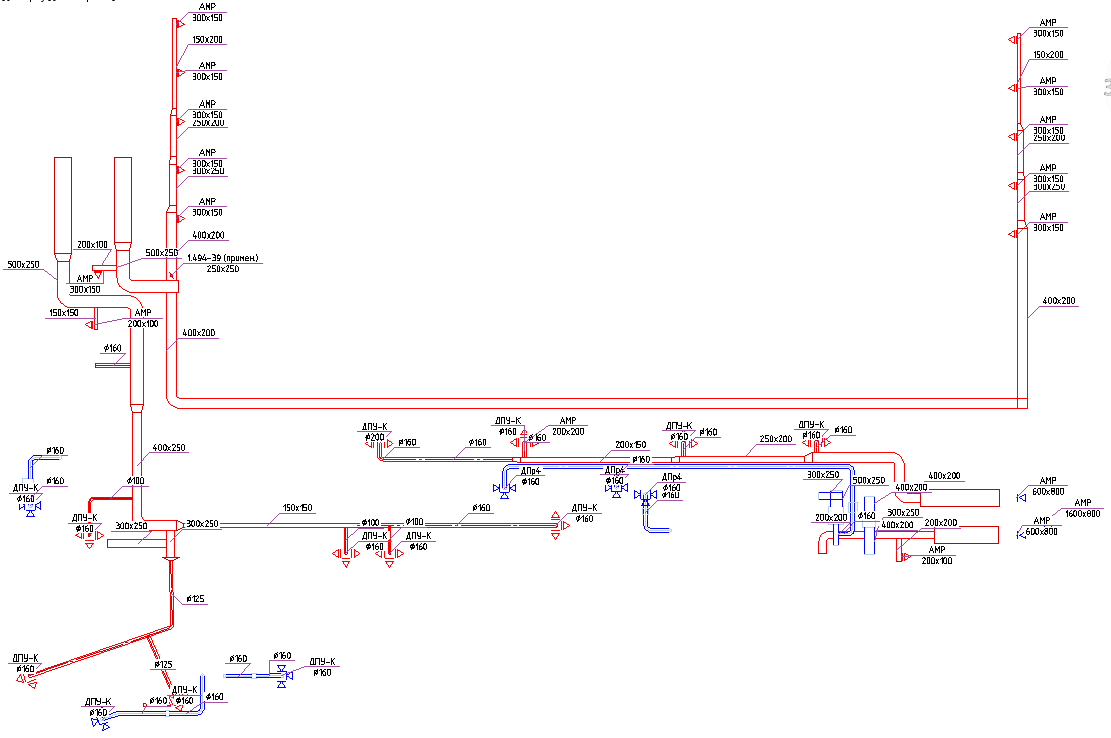

Изменения коснулись возможностей работы с инженерными сетями:

1. Коннекторы в виде изображений условных обозначений с масштабируемыми размерами (вентили, диафрагмы, приточные решетки и т. д.). Это шаблоны с выбранным направлением, к которому присоединяют трассу.

   В приложении этим элементам можно назначить пользовательские атрибуты. На чертеже коннекторы привязаны к геометрии или ассоциативно к трассам.

2. Оборудование, как шаблон с направлением для подключения коннекторов и произвольным набором атрибутов. На чертеже эти элементы обозначены в виде условных или реальных изображений технологических устройств, приспособлений или приборов. Масштаб оформления никак не влияет на размеры оборудования.

3. Трассы. Линейные объекты (полилинии) с набором пользовательских атрибутов. Эти элементы ассоциативно связываются с оборудованием, коннекторами, другими трассами того же шаблона.

   Реализована поддержка встроенных, загруженных и специальных типов линий с произвольным текстом, опциональными скруглениями на углах трасс. Эти элементы можно масштабировать.

4. Автоматическая маркировка. При редактировании или нанесении на чертежи оборудования, трасс, коннекторов сразу проставляются все необходимые обозначения.

5. Редактор шаблонов с визуальным интерфейсом. Реализованы возможности редактирования оборудования, трасс и коннекторов. Перетаскиванием из библиотеки можно задать атрибуты и графическое отображение.

6. В стандартный набор атрибутов пользователь может добавить собственные данные через визуальный диалог.

   Библиотека содержит готовые шаблоны оборудования, трасс, коннекторов для подготовки чертежей вентиляционных систем и внутреннего газоснабжения.

   В базе данных собраны шаблоны спецификаций, в которые информация с чертежа с учетом атрибутов сразу передаётся в таблицы. Спецификации соответствуют принятым стандартам.

Обновления в «Архитектуре»

При проектировании помещений можно выбирать отделку стен.

Если нужно скопировать или переместить ограждающие конструкции, то оконные и дверные проемы привязываются к ним. Аналогично происходит редактирование с помощью «ручек». При подчистке стен в автоматическом режиме можно отсекать длинные острые углы.

При работе с помещениями доступен атрибут «Объем» и выбор нескольких контуров.

В каждом проеме можно задать тип линий.

Для экспликаций помещений открыт выбор целого ряда дополнительных настроек (заголовки этажей, квартир, отделка стен, площадь, категория).

Что еще нового в приложении

При работе со сварными соединениями доступно задание отступов штрихов в виде толщины базовой линии при широких швах. Кроме того, отображается линия сварки (штриховая).

С помощью измерителя можно суммировать длину всех отрезков.

В полярном массиве для совпадающих осей появилась новая опция «Одно имя». К эллипсам и сплайнам можно применить сопряжение.

Пользователь может создать файл с корпоративными настройками. Для сравнения переопределенных и заданных параметров реализован отдельный диалог.

Все обложки и титульные листы приведены к нормам приложений Н, П для соответствующего ГОСТ Р. Новые штриховые линии отвечают требованиям ГОСТ 21.302-96.

Введение команды «Линейный размер» позволяет выставить горизонтальные или вертикальные размеры с учетом ПСК. Текст размеров выравнивается при повороте линии на 90 - 120 °. Можно нанести область под маркер изменений.
