О продукте СПДС Стройплощадка

В качестве графической платформы СПДС Стройплощадка обязательно используется надстройка к AutoCAD — СПДС GraphiCS.

СПДС Стройплощадка — первое приложение, расширяющее функционал СПДС GraphiCS и предназначенное для разработки ПОС и ППР.

Что нового в СПДС Стройплощадка

• Реализовано формирование графика потребности в материалах на строительной площадке
• «Канализация» переименована в «Водоотведение». Появились линейные объекты «Дренажная канава» и «Иглофильтр» и точечные объекты «Зумпф» и «Резервуар-отстойник»
• Создан линейный объект «Бетоновод»
• В менеджере проектов добавлена новая вкладка Связь объектов с IFC-объектамидля назначения их на работы и создания цветовой модели готовности проекта

Цель программы

Ускорить подготовку графической и текстовой конструкторской документации в рамках разделов ПОС и ППР.

Задачи, решаемые программой

• Менеджер работ по классификаторам ЕНиР и ГЭСН.
• Оформление строительного генерального плана.
• Проектирование временных дорог.
• Проектирование организации дорожного движения.
• Генерация ведомостей и календарных графиков по выполняемым работам и применяемой технике.

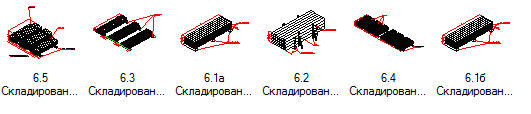

• Расчет площади складирования и генерация отчета по расчету.
• Выполнение расчетов и генерация отчетов по временному электро- и водоснабжению.
• Подбор строительной техники на основании расчетов и параметров техники.
• Отрисовка двумерных параметрических видов строительной техники.
• Отрисовка рабочих и опасных зон.
• Экспорт ведомости работ в Microsoft Project (*.xml), ГРАНД-Смета (*.xml), АРПС 1.1 (*.arps), *.csv.

Состав программы СПДС Стройплощадка

Менеджер проекта

Менеджер проекта предназначен для организации иерархии производимых работ, задания их объемов, единиц измерения и сроков выполнения. Менеджер проекта объединяет большинство инструментов СПДС Стройплощадка.

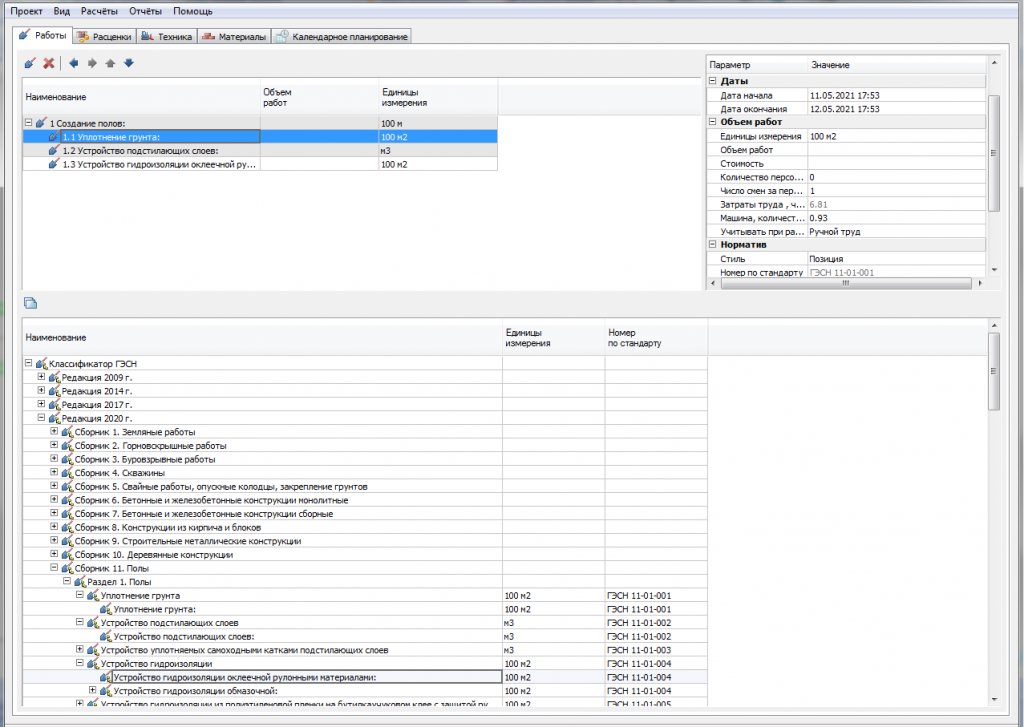

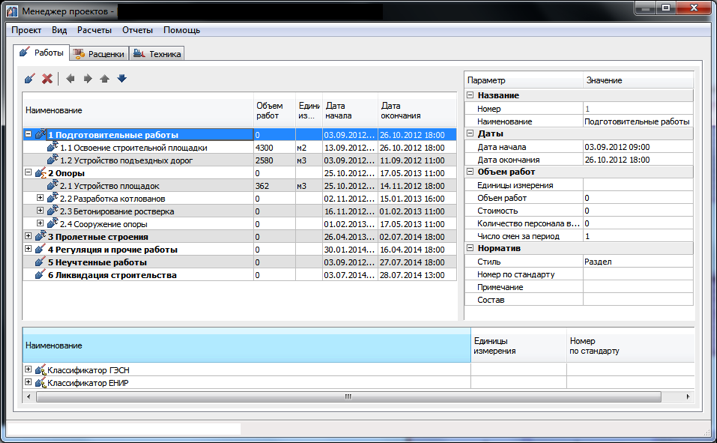

Менеджер проекта

С помощью Менеджера проекта задается техника, применяемая для выполнения тех или иных работ, указывается количество персонала и число смен за период.

Менеджер проекта оснащен инструментами для организации структуры и последовательности работ. Состав работ может назначаться на основании классификатора ЕНиР или ГЭСН.

Расчеты

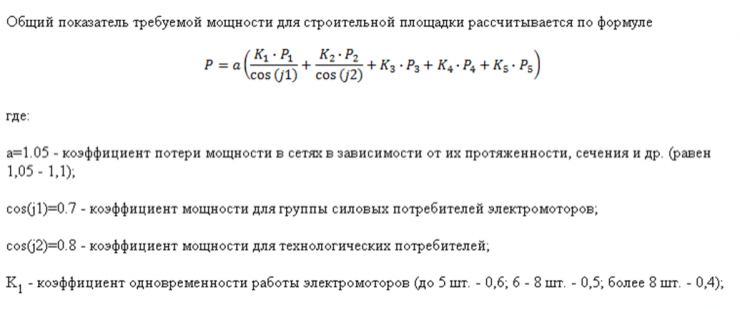

Расчет временного электроснабжения производится на основании методики, изложенной в приложении к СНиП 3.01.01-85.

Целью расчета является определение суммарной электрической мощности, необходимой для питания основных потребителей строительной площадки.

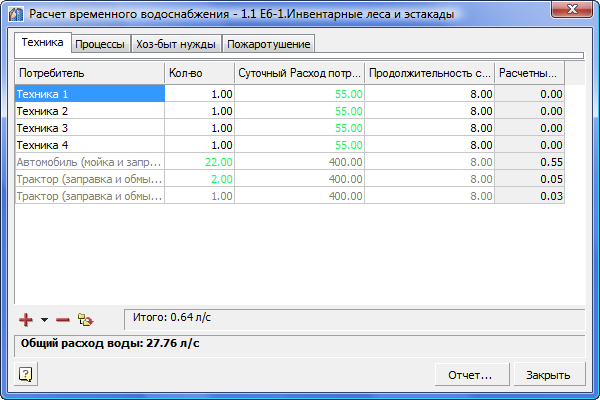

Расчет временного водоснабжения

Определение требуемой мощности

Целью расчета временного водоснабжения является определение секундного расхода воды, необходимого для обеспечения нужд потребителей строительной площадки.

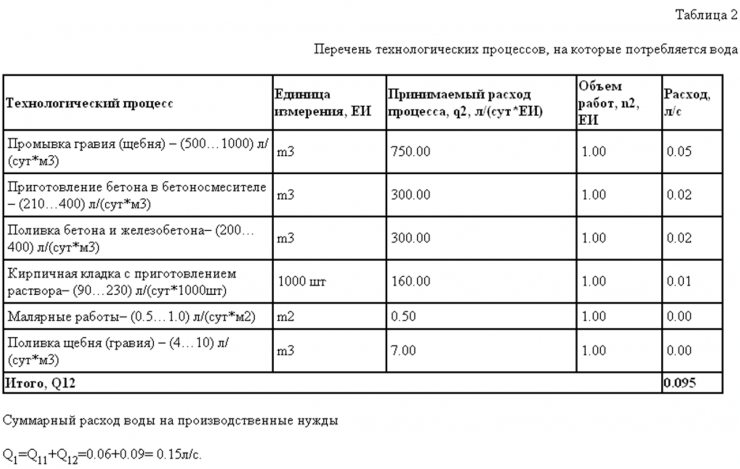

Определение суммарного расхода воды

Генерация отчетов

На основании введенных проектных данных формируются табличные отчеты: ведомость объемов работ, календарный план производства работ, календарные графики потребности в технике и персонале, а также график движения рабочей силы.

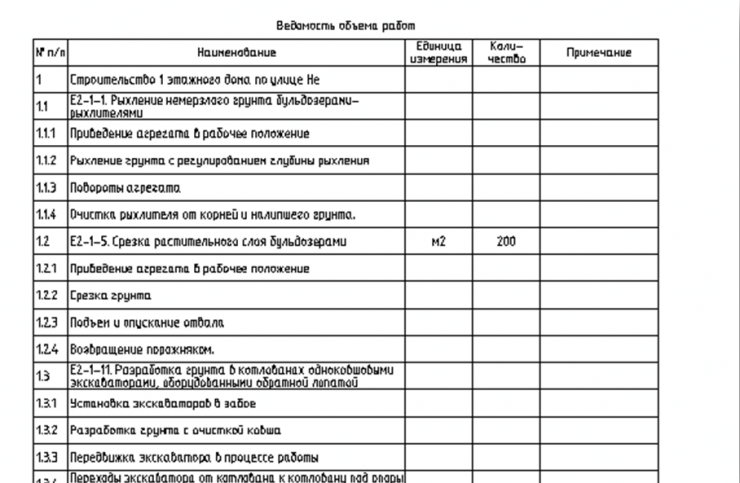

Ведомость объема работ

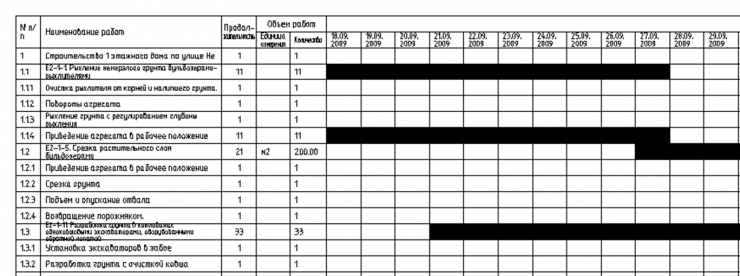

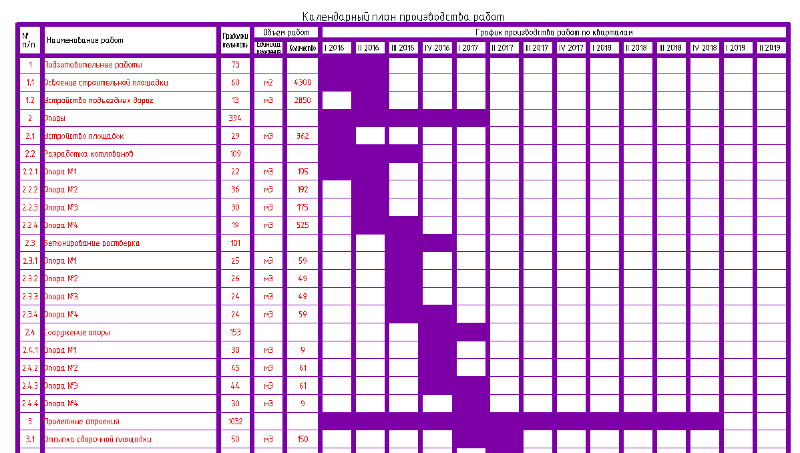

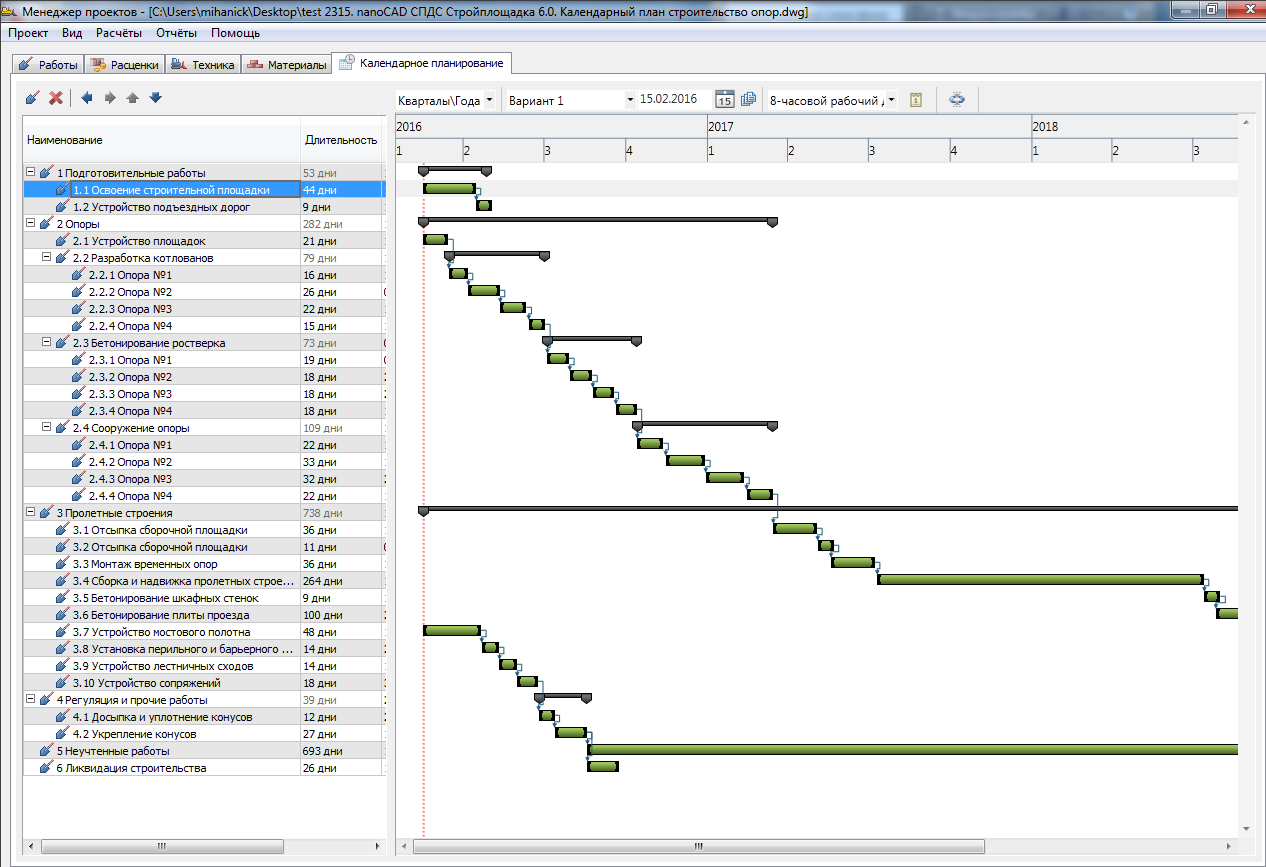

Календарный график строительства

Оформление строительного генерального плана

Инструменты оформления строительного генерального плана обеспечивают задание следующих контуров:

• строительная площадка;
• бытовой городок;
• стоянка техники;
• ремонтная зона;
• мойка колес;

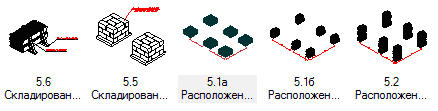

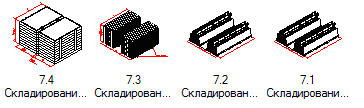

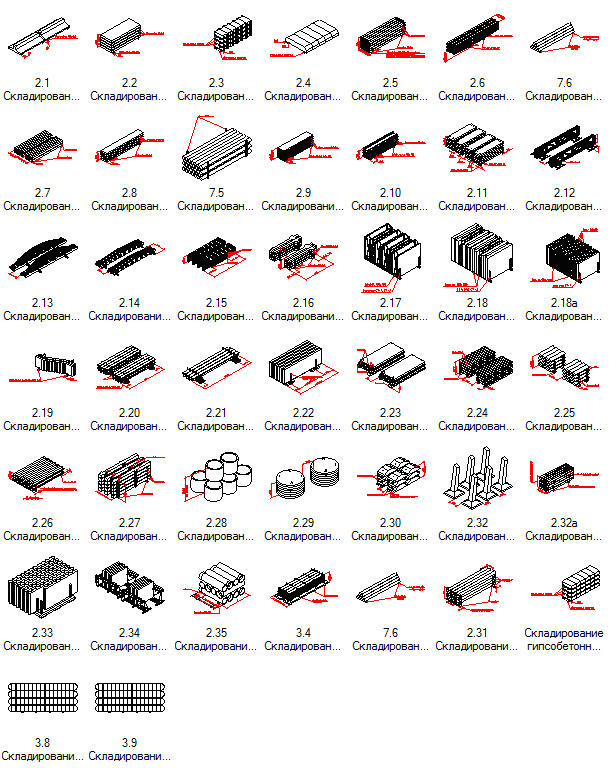

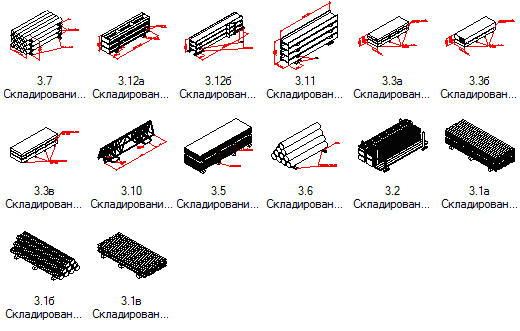

• складская площадка и объекты складирования;
• временные, существующие, строящиеся и сносимые здания.

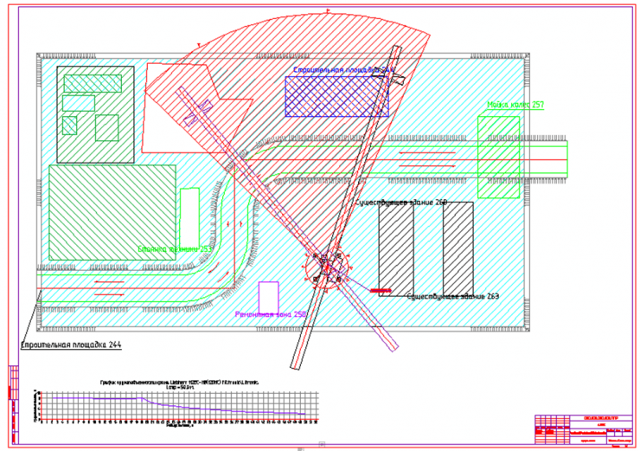

Оформление строительной площадки

На основании объектов строительного генерального плана генерируются экспликации зданий и сооружений.

Программа позволяет рассчитывать и отображать на плане опасные и рабочие зоны грузоподъемных механизмов. Расчет производится на основании технических характеристик крана, груза и обновляется при изменении их параметров.

База данных временных зданий и сооружений

Программа позволяет отрисовывать в плане временные здания и сооружения на основании базы данных, содержащей их размеры и технические характеристики.

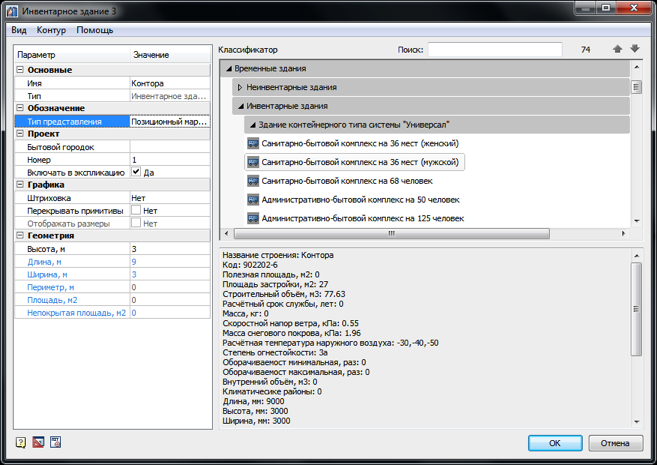

База временных зданий и сооружений

Проектирование временных дорог

Проектирование временных подъездных дорог – важная составляющая проекта организации строительства.

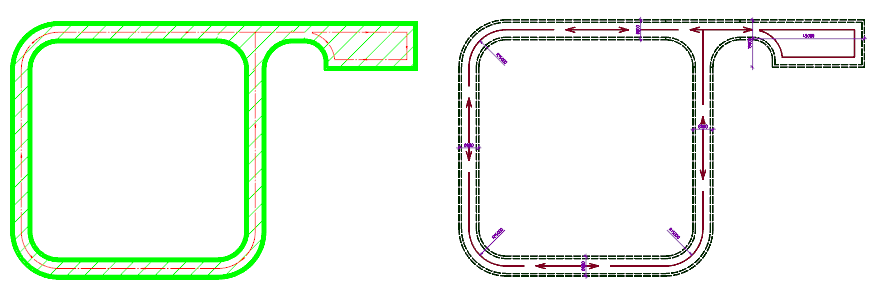

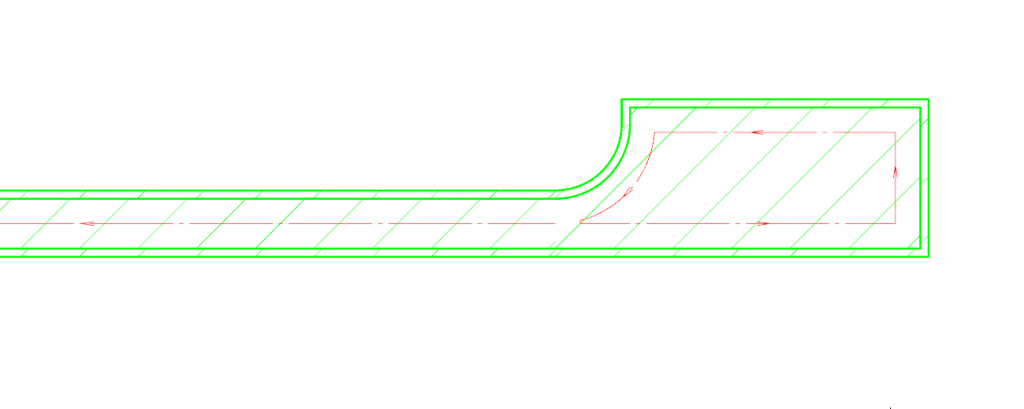

СПДС Стройплощадка содержит инструменты для отрисовки временных и существующих автомобильных и пешеходных дорог.

Объекты дорог на чертеже являются полностью параметрическими и настраиваемыми, могут редактироваться с помощью «ручек» или в диалоге.

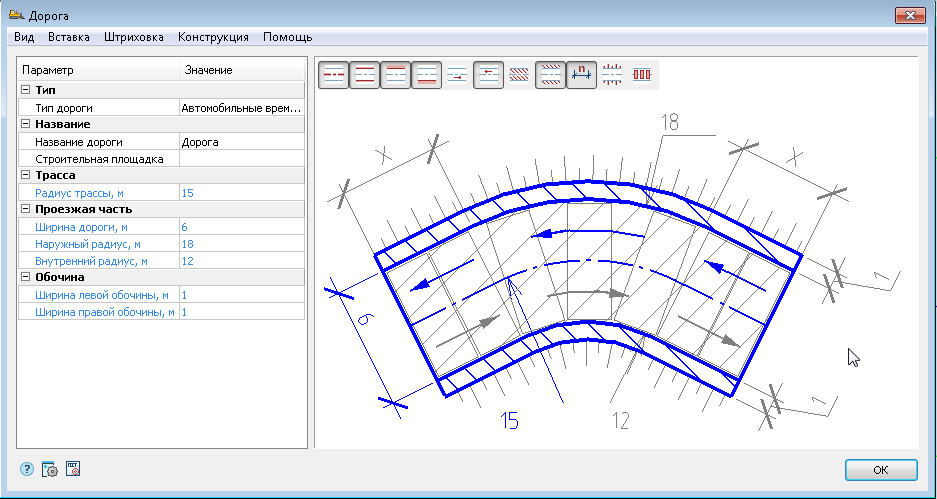

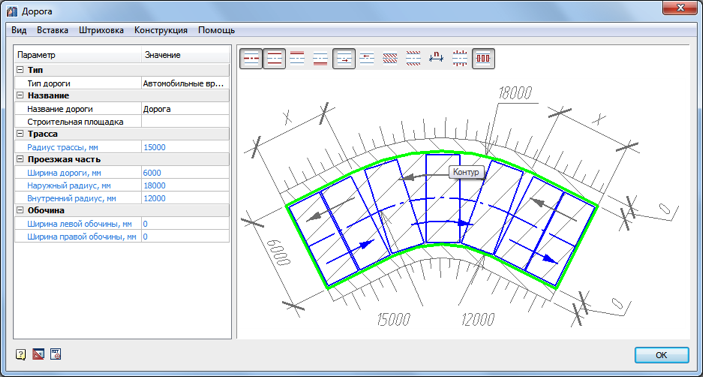

Диалоговое окно задания дороги

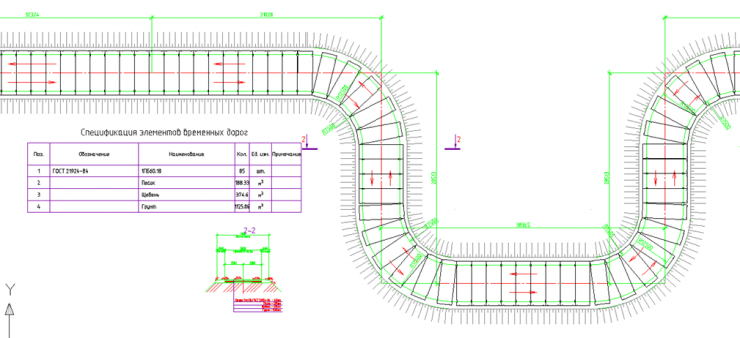

Автоматическая раскладка плит по произвольному заданному участку дороги

Программа содержит базу данных дорожных плит и схем раскладки, позволяет автоматически рассчитывать расход дорожных плит и сыпучих материалов, необходимых для устройства временной дороги, а также формирует автоматически обновляемую спецификацию элементов временных дорог.

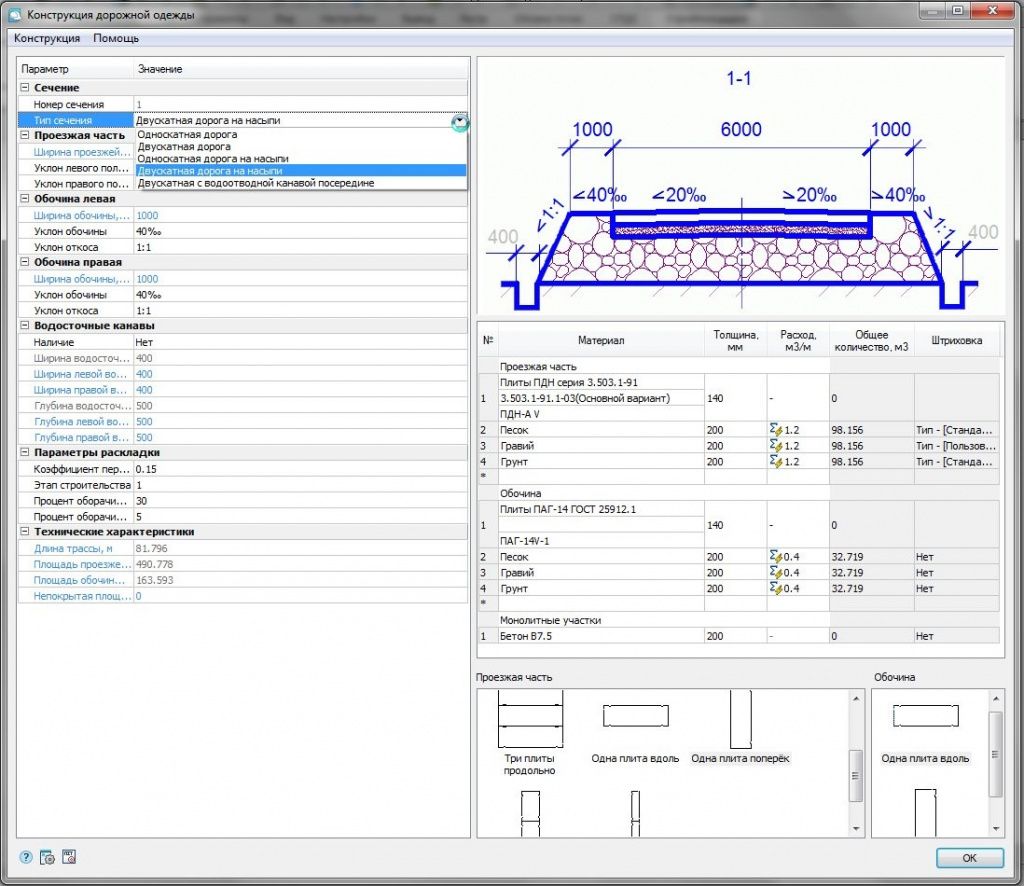

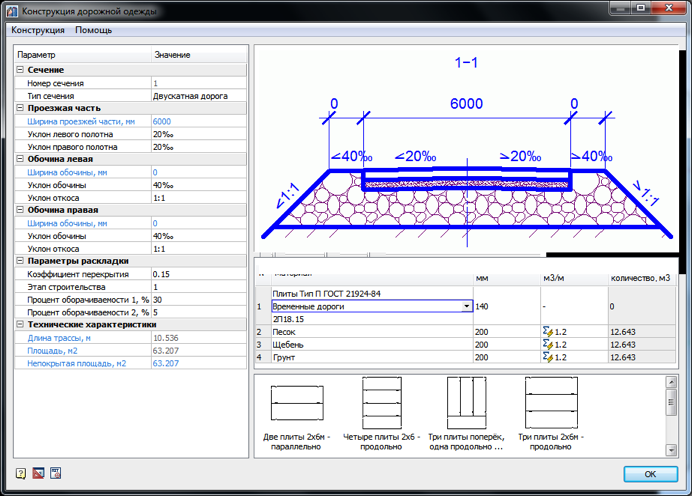

Конструкция дорожной одежды

Средствами программы пользователь может сформировать сечение временной дороги на основании введенных параметров.

Сечение параметрически связано с планом временной дороги.

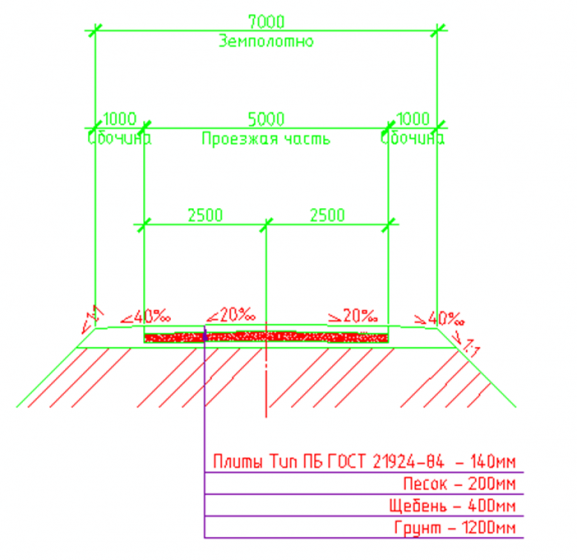

Сечение выбранного участка дорожного полотна

СПДС Стройплощадка содержит базу дорожных знаков по ГОСТ Р 52290-2004 и знаков безопасности по ГОСТ Р 12.4.026 2001. На основании чертежа строится обновляемая спецификация дорожных знаков, рассчитывающая их общее количество.

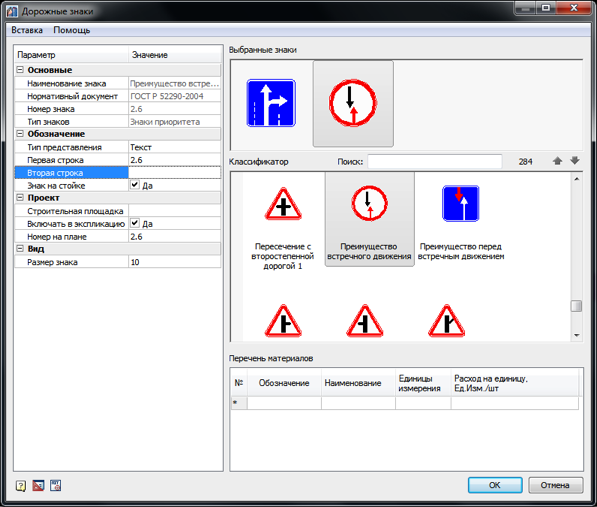

Дорожные знаки по ГОСТ P 52290-2004

Отрисовка откосов

СПДС Стройплощадка предоставляет удобные инструменты отрисовки сложных откосов на плане.

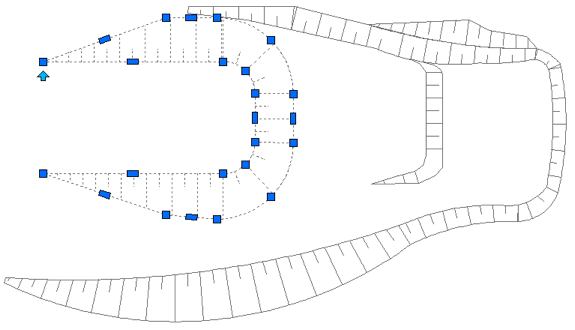

Отрисовка откосов

При отрисовке откосов пользователю предоставлены следующие возможности:

• отрисовка по полилинии, между полилиниями, обводка контура магнитом;
• настройка высоты штриховки и толщины штрихов, типа обозначения укрепления;
• настройка отображения бровки и подошвы, границ участков;
• обозначение укрепления;
• редактирование с помощью панели свойств и «ручек»;
• редактирование направления штриховки;
• редактирование горизонталей и участков штриховки разного направления;
• неполная штриховка длинных областей;
• быстрое обозначение насыпей и котлованов.

Линейные и точечные объекты оформления стройгенплана

Программа позволяет отрисовывать условные обозначения существующих и временных коммуникаций и других линейных объектов:

• электрических сетей и колодцев, распределительных шкафов;
• сетей водоснабжения и канализации, колодцев;
• противопожарных сетей, гидрантов, противопожарных щитов;
• постоянных и временных железных дорог;
• путей движения и стоянки строительной техники;
• местоположения стропальщиков;
• знаков безопасности и др.

Подбор грузоподъемных механизмов

Для оформления чертежей используется база данных строительной техники и условно-графических обозначений этой техники.

Подбор грузоподъемных механизмов осуществляется на основании введенных данных:

• масса и размеры груза и грузозахватных приспособлений;
• вылет груза;
• высота подъема груза.

Из базы данных выбираются краны, грузоподъемные характеристики которых соответствуют введенным данным.

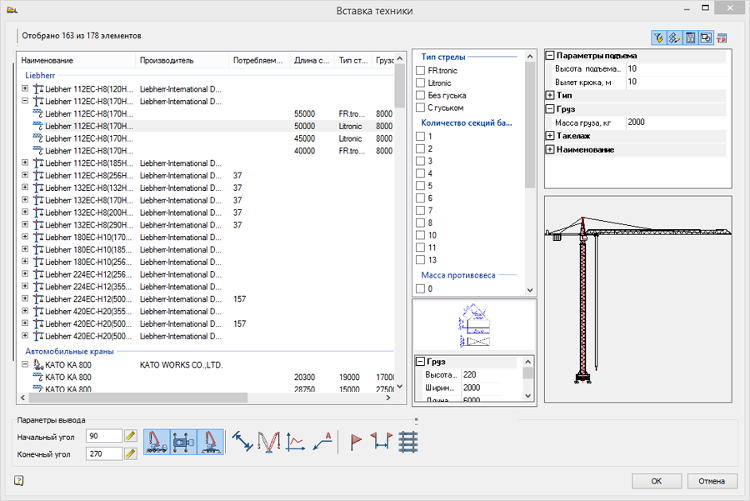

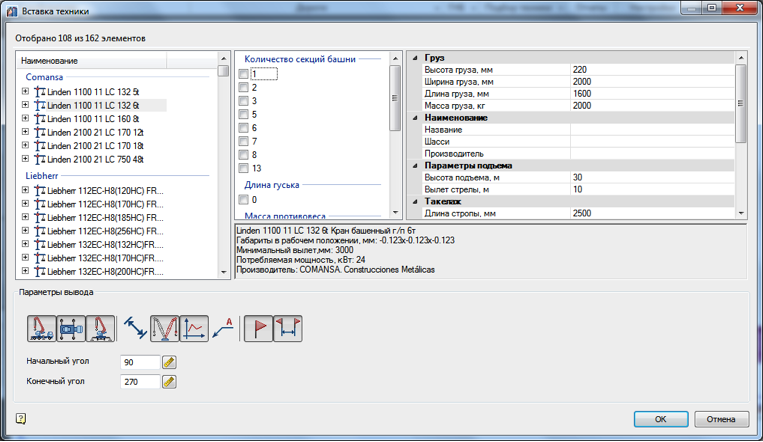

Подбор крана по грузоподъемным характеристикам

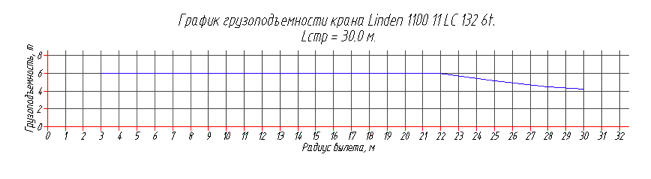

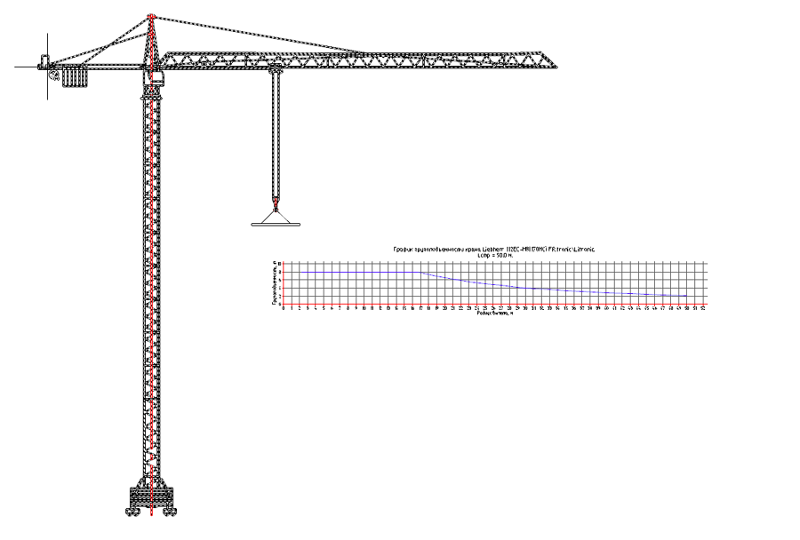

График грузоподъемности выбранного крана

В базе данных представлена техника следующих типов:

• земляные работы:
  • бульдозеры,
  • трубоукладчики,
  • экскаваторы;
• грузоподъемные механизмы:
  • башенные краны,
  • пневмоколесные краны,
  • гусеничные краны,
  • автомобильные краны;
• автомобильные подъемники;
• техника, обеспечивающая выполнение бетонных работ:
  • автобетоносмесители,
  • автобетононасосы;
• буровая техника:
  • буровые установки,
  • техника для устройства буронабивных свай;
• автомобильный транспорт:
  • автомобильные тягачи,
  • автосамосвалы,
  • бортовые автомобили,
  • полуприцепы-панелевозы,
  • прицепы и полуприцепы общего назначения,
  • прицепы-роспуски,
  • фермо- и балковозы.
• техника для ГНБ:
  • вакуумные, илососные машины,
  • насосно-смесительные узлы,
  • системы локации,
  • установки ГНБ (American Augers, Astec Underground, Ditch Witch, Tracto-Technik, Universal, Vermeer).

Подбор грузоподъемной техники

Для оформления чертежей используется база данных строительной техники и условно-графических обозначений этой техники.

Подбор грузоподъемных механизмов осуществляется с помощью различных фильтров.

Подбор крана по грузоподъемным характеристикам

График грузоподъемности выбранного крана

В базе данных представлены грузоподъемные механизмы; техника для производства земляных работ; автомобильные подъемники; техника, обеспечивающая выполнение бетонных работ; буровая техника; автомобильный транспорт; техника для ГНБ:

• бульдозеры;
• трубоукладчики;
• экскаваторы;
• башенные краны;
• пневмоколесные краны;
• гусеничные краны;
• автомобильные краны;
• автобетоносмесители;
• автобетононасосы;
• буровые установки;
• техника для устройства буронабивных свай;
• автомобильные тягачи;
• автосамосвалы;
• бортовые автомобили;
• полуприцепы-панелевозы;
• прицепы и полуприцепы общего назначения;
• прицепы-роспуски;
• фермо- и балковозы;
• вакуумные и илососные машины;
• насосно-смесительные узлы;
• системы локации;
• установки ГНБ (American Augers, Astec Underground, Ditch Witch, Tracto-Technik, Universal, Vermeer).

Общие характеристики техники

Для всей техники, используемой в рамках проекта, задаются бортовые номера и наименования выполняемых работ, даты применения.

При изменении параметров все графические виды техники автоматически перестраиваются. Кроме того, на чертеже различные виды одного и того же механизма являются связанными: изменение одного вида ведет к синхронному изменению всех связанных с ним.

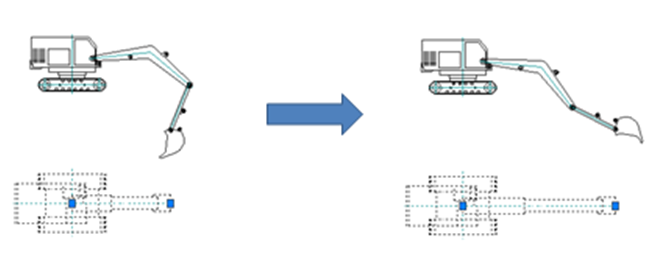

Параметрическая зависимость видов техники

Графика видов является полностью настраиваемой, включая толщины, тип линий, цвет и слои для создания объектов чертежа.

Кроме того, пользователь может управлять отрисовкой таких графических элементов, как

• дополнительные штриховые виды стрел;
• выноски обозначений техники;
• основные размеры;
• масштаб отображения;
• рабочая и опасная зоны.

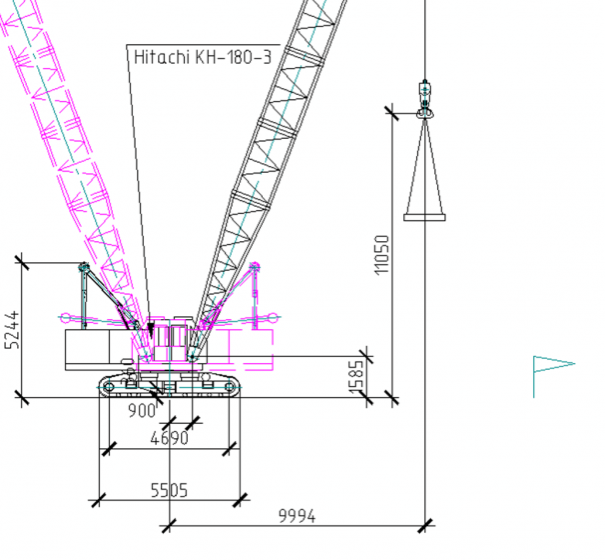

Дополнительные штриховые виды стрел

Для редактирования графики на чертеже используются базовые инструменты платформы и ядра приложения: поворот, отражение, «ручки», динамический выбор, задание параметров с помощью диалога и панели свойств.

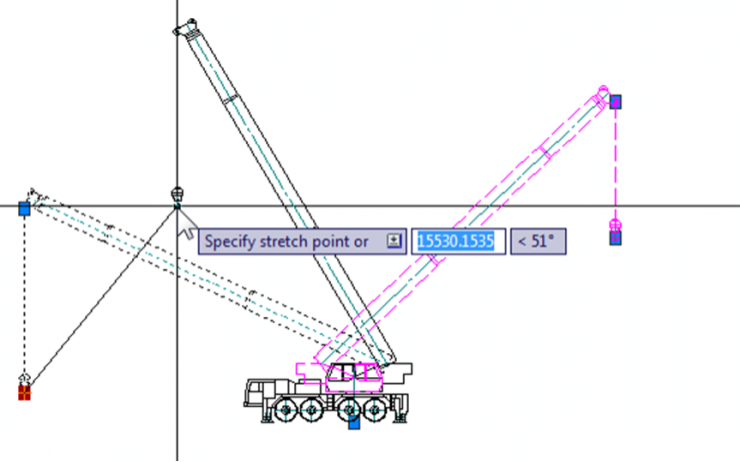

«Ручки» редактирования графики на чертеже

Для пополнения базы кранов пользователям предложен редактор кранов.

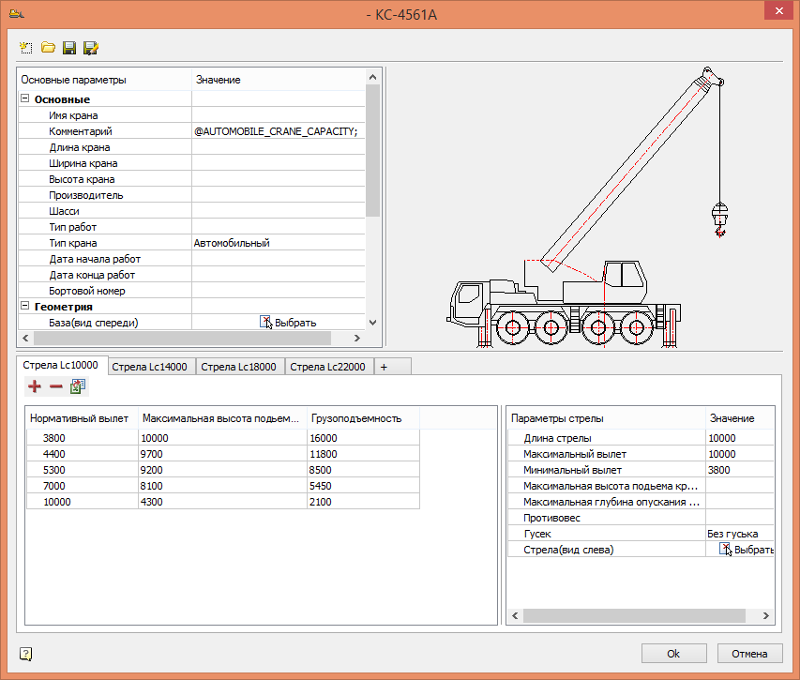

Редактор кранов

ГНБ

Для проектов горизонтально направленного бурения разработан ряд вспомогательных инструментов:

• Сетка
• Профиль грунта
• Трасса бурения
• Существующие коммуникации

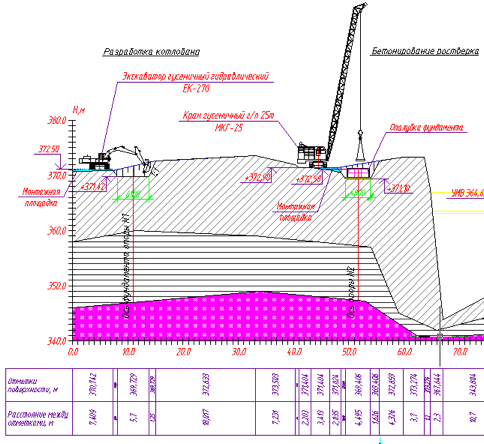

Элемент чертежа ГНБ

СПДС Стройплощадка является уникальной программой для разработки ПОС и ППР, поскольку вся подготовка документации ведется в единой графической среде платформы AutoCAD и едином формате чертежа *.dwg.

Обширные базы данных элементов стройгенплана, машин и механизмов автоматизируют выполнение расчетно-графических задач. В то же время динамическая связь данных чертежа и таблицы позволяет избежать ошибок на стадии разработки проекта.

Технические и программные требования

Операционная система

• Windows 2000 Professional с пакетом обновления SP4.
• Windows XP Professional и Home с пакетом обновления SP2.
• Windows Vista x32 и x64 редакций Enterprise, Business, Ultimate, Home Premium.
• Windows 7x32 и x64 редакций Professional, Ultimate, Home Premium.
• Windows 8 x32 и x64
• Windows 10 x32 и x64

Программное обеспечение

• AutoCAD 2007-2021, 2009-2021 (x32 и x64).
• Autodesk Architectural Desktop 2007.
• AutoCAD Architecture 2008-2021.

СУБД

Обязательна для 64-разрядной графической платформы.

• Microsoft SQL Server 2000.
• Microsoft SQL Server 2005.
• Microsoft SQL Server 2008.
• MSDE 2000.
• Microsoft SQL Server 2005 express edition.

Что нового

Обеспечена поддержка единиц измерения (теперь возможно оформление стройгенплана (СГП) в метрах).

Реализована поддержка оформления СГП в ПСК.

Площадки и здания

• Реализованы новые диалоги площадок, зданий.
• Добавлены «Проектируемые здания».
• Унифицированы классификаторы временных зданий и площадок.
• Появилась возможность поиска в классификаторе по наименованию.
• Реализованы различные инструменты задания и редактирования контура площадок (добавление и вычитание из существующего контура).
• Обеспечена возможность раскладки плит на площадках и вычисления расхода материалов на устройство площадок (аналогично дорогам).

Дорожные знаки и знаки безопасности

• Новый диалог унифицирован с диалогом площадок.
• Реализована возможность вставки знаков в ассоциативной связке с дорогой.
• Добавлена возможность замены знаков.
• Реализована возможность групповой вставки знаков.

Дороги временные

• Добавлены ассоциативные площадки и уширения для временных дорог.
• Обеспечена возможность раскладки плит и расчета материалов по уширениям.

Опасные зоны

• Обеспечена возможность задавать произвольные контуры опасных зон, вычитать и добавлять контуры.
• Реализованы ассоциативные опасные зоны по контуру здания.
• Добавлены опасные зоны при падении с подъемника.
• Добавлены ассоциативные опасные зоны башенных кранов (по подкрановым путям) и пути техники.
• Опасные зоны, ассоциативные к ходу техники или подкрановым путям, учитывают тип нанесенных стоянок (исключают холостые).

Линейные объекты, точечные объекты, оформление СГП

• Добавлены настройки обозначения ограждений – шаг штрихов и т.п.
• Обеспечена возможность нанесения ограждений и подкрановых путей дискретными секциями.
• Добавлены типы стоянок техники – рабочая, крайняя, холостая.
• Появилось новое обозначение стоянки техники.
• Реализована возможность автоматического образмеривания линейных объектов.
• Добавлены объекты «Роза ветров» и «Направление на север».

Менеджер проектов

• Разработан новый диалог, добавлены вкладки работ, расценок и техники.
• Добавлен классификатор работ по ГЭСН.
• Появилась возможность назначения расценок и ресурсов на работы на основании классификатора ГЭСН или произвольно.
• Проекты теперь хранятся в формате *.xml.
• Реализован экспорт данных проекта в Microsoft Project (*.xml), ГРАНД-Смета (*.xml), АРПС 1.1 (*.arps), *.csv.

Подбор техники

• Унифицированы диалоги подбора техники.
• Добавлена возможность редактирования и создания пользовательских фильтров техники и способов подбора.
• Реализована возможность замены техники в проекте.
• Обеспечено редактирование вставок техники с помощью диалога подбора (теперь можно отключать размеры, опасные зоны, обозначения).

База данных

• Добавлены типовые схемы строповки материалов.
• Добавлены обозначения грузовых и пассажирских подъемников.

Отчеты

• Исправлены отчеты экспликация временных зданий и экспликация зданий и сооружений.
• Отчеты потребности материалов для устройства дорог теперь также учитывают площадки.
• Отчеты потребности материалов по объектам СГП учитывают линейные, точечные объекты и знаки.
• В пояснительную записку выводятся обоснования подбора кранов.
• В пояснительную записку выводятся обоснования расчета опасных зон при падении груза со здания, подъемника, при работе крана.

Что нового в СПДС Стройплощадка 4.0

Поддержка СТП через файл настроек формата XML.

Менеджер проектов

Пополнены разделы связанных расценок

Добавлена вкладка материалов

Расчеты

Добавлен расчет складов

База данных

Добавлены схемы складирования по материалам.

• Кирпич, камень стеновой, плиты облицовочные

• Лесоматериалы

• Металлоконструкции и металлопрокат

• Нерудные материалы

• Прочие материалы

• Сборные бетонные и железобетонные конструкции


Что нового в СПДС Стройплощадка 5.0

Установка

Добавлена поддержка AutoCAD 2016.

Техника

Расширен функционал диалогов подбора техники.

Добавлена команда редактора БД кранов.

Новые возможности, реализованные в СПДС Стройплощадка 6.0

Установка

Поддержка графической платформы AutoCAD 2017.

Менеджер проектов

Ведение календарного планирования непосредственно в менеджере проектов и вывод табличной формы календарного плана производства работ на чертеж.

База данных

База данных расширена по запросам пользователей. В нее включены:

• башенные краны DAHAN, Saez, XCMG, TEREX;
• автомобильные краны Grove;
• погрузчики Bobcat, Caterpillar, Doosan, HYUNDAI, JCB, TEREX;
• катки Bomag;
• асфальтоукладчики Bomag;
• гусеничные экскаваторы John Deere, XCMG, Doosan, HYUNDAI;
• колесные экскаваторы Doosan, HYUNDAI;
• малогабаритные экскаваторы Doosan, Bobcat, HYUNDAI;
• бульдозеры John Deere;
• экскаваторы John Deere;
• вертолеты грузовые Ми-26, Ми-8, AS-350.

Новые возможности, реализованные в СПДС Стройплощадка 7.0

Установка

Поддержка графической платформы AutoCAD 2018.

Расчеты

Добавлены новые расчеты потребности в кадрах, энергии, воде и сжатом воздухе.

Пояснительная записка

Последовательность и названия глав пояснительной записки приведены в полное соответствие с постановлением Правительства РФ от 16 февраля 2008 г. № 87 «О составе разделов проектной документации и требованиях к их содержанию».

База данных

База данных техники пополнилась новой дорожной техникой Sakai и большегрузными самосвалами Scania.

В базу данных отчетов добавлена таблица календарного плана производства работ в соответствии с п. 6.3 МДС 12-46.2008 (Методические рекомендации по разработке и оформлению проекта организации строительства, проекта организации работ по сносу (демонтажу), проекта производства работ).

СПДС Стройплощадка 2019: новые возможности

Установка

Поддержка графической платформы AutoCAD 2019. Прекращение поддержки версий AutoCAD 2007-2012.

Менеджер проекта

Добавлены новые сборники ГЭСН 2017 года (4, 5, 6).

Добавлен сборник «Тоннели и метрополитены».

База данных

Добавлены параметрические строительные леса и новые инвентарные здания.

База данных техники пополнилась техникой Hidromek, Liebherr, Komatsu, LonKing.

Что нового в СПДС Стройплощадка 2020

Поддержка графической платформы

• Реализована поддержка AutoCAD 2020.

Интерфейс

• Новый интерфейс (новые иконки, поддержка светлой и темной темы оформления).

Менеджер проектов

• В классификатор ГЭСН добавлены сборники 7-12, 18-20.
• Реализована возможность автоматического расчета длительности работ на основе их характеристик.


Временные здания

• База временных зданий дополнена блок-контейнерами, которые могут вставляться составными блоками.

Отчеты

• Экспликации зданий, сооружений и временных зданий теперь обновляются автоматически.
• Изменен алгоритм формирования таблицы условных обозначений. Складские площадки с уникальными свойствами штриховки отображаются отдельными пунктами.

Дорожные знаки

• База дорожных знаков актуализирована в соответствии с ОДН 218.6.019-2016.

База данных

• Добавлены объекты базы:
  • техника для демонтажа (Doosan, Hitachi ZX350LC-6 HRD. Робот «Атлант 4000»);
  • минипогрузчики и экскаваторы New Holland;
  • колесные погрузчики Volvo;
  • кран КТА 16-01.

Что нового в СПДС Стройплощадка 2021.

• Поддержка AutoCAD 2021
• Поддержка баз данных в PGSQL
• При создании отчетов Календарный план строительства и календарный график потребности в машинах и механизмах реализована возможность их формирования по неделям, а также без привязки к датам
• При создании календарного графика потребности в рабочих кадрах реализована возможность его формирования по неделям, месяцам и кварталам, а также без привязки к датам
• Среди площадок появились новые объекты «Граница захваток» и «Мусороприемный бункер»
• Даты использования техники на вкладке «Техника» автоматически синхронизируются с датами начала и конца работ, если они совпадают
• Среди временных зданий появились инвентарные здания «Арматурный цех» и «Контрольно-пропускной пункт»
• В базе техники добавлены экскаваторы Hitachi

Что нового в СПДС Стройплощадка 2022.

• Поддержка AutoCAD 2022
• Конструкция дорожной одежды теперь позволяет задавать свои параметры и создавать пользовательский разрез дороги
• Изменены и доработаны типы сечения. Появились варианты с насыпью и без, а также двускатная дорога с водоотводной канавой посередине
• Для любого сечения можно включить или выключить водоотводные канавы и настроить глубину и ширину каждой
• Материалы для проезжей части, обочины и монолитных участков задаются отдельно с возможностью создания своих слоев с настройками толщины, расхода и видом штриховки на сечении. Количество слоев теперь не ограничено

• Для проезжей части и обочины можно выбрать разные схемы раскладки плит
• Поперечный разрез, вставляемый по команде «Вставить сечение» строится в зависимости от указанных слоев и их параметров в диалоге Конструкция дорожной одежды. И автоматически меняется при внесении изменений
• В спецификации дорог и площадок подсчитываются все материалы проезжей части, обочины и монолитных участков, если таковые имеются.
• В диалоге создания дороги размеры можно включать и выключать по отдельности, если щелкать по ним в интерактивном окне. При нажатии кнопки размеры отображаются сразу все.

• Для дорог появились команды «Соединить дороги» и «Разделить дорогу». Они дают возможность задавать различную структуру для отдельных участков дороги.
• У площадок для разворота и уширений появились оси и линии схемы движения. Они включаются при их активации у дороги, к которой они относятся.

• Новая команда «Схема движения» быстро создает контур линий движения дорог и площадок для разворота.

• В базу данных добавлены бетонные плиты по ГОСТ Р 56600 - 2015 для раскладки по временным дорогам.
• В классификаторе менеджера проектов появились 47 сборников ГЭСН в редакции 2020 года. Исправлены ошибки с назначением связанных расценок, а трудозатраты из них берутся, как для людей, так и для машин.
