О продукте СПДС Железобетон

СПДС Железобетон – специализированный продукт, который предназначен для автоматизации проектирования железобетонных конструкций и оформления проектно-конструкторской документации разделов КЖ, КЖИ. В качестве графической платформы СПДС Железобетон обязательно используется надстройка к AutoCAD – СПДС GraphiCS.

СПДС Железобетон. Что нового

• Добавлена возможность учета перепуска стержней (установка отправочной длины стержню или задание коэффициента перепуска). Учет перепуска можно установить как для отдельных стержней, так и для стержней арматурных сеток.
• Появились пути расположения сборок в дереве проекта.
• Реализован новый интерфейс редактора спецификаций. Добавлена возможность установки суффикса в маркировках обозначения элементов.
• Реализован учет арматурных стержней сеток в спецификациях в погонных метрах.
• Реализована синхронизация шага раскладки арматурных деталей.
• Добавлена возможность создания блока сборки через команду, расположенную на ленте инструментов.
• Добавлена возможность создания своих закладных изделий по отдельной команде.
• Доработан функционал копирования сборок, примитивов и объектов из БД, попадающих в область вида.
• Доработан функционал переноса/копирования объектов КМ, КЖ между сборками в менеджере проекта.
• Добавлена настройка заголовков таблиц для каждой сборки.
• Добавлена возможность отключения рамок вида.

Функционал программы СПДС Железобетон

Панель инструментов

Все инструменты работы с программой расположены на одной вкладке ленты.

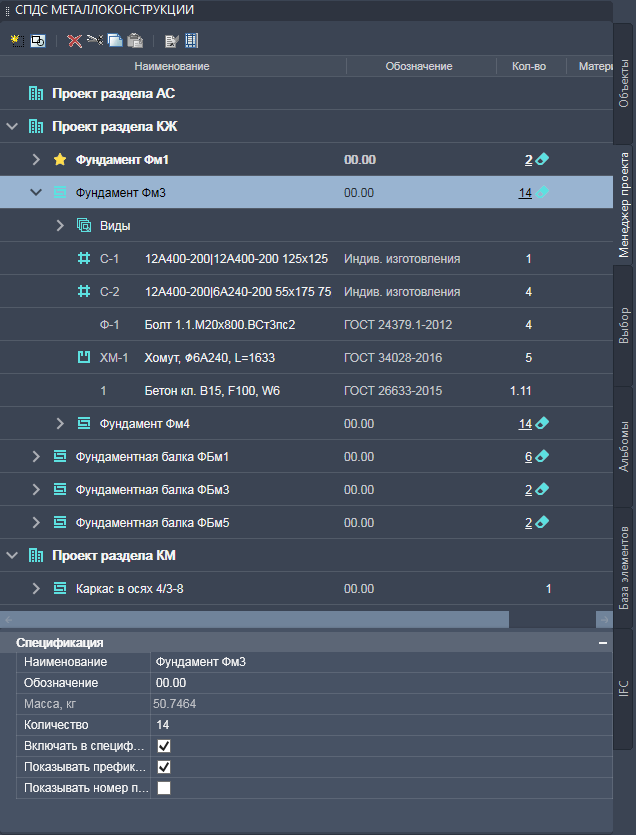

Менеджер проекта

Менеджер проекта – инструмент, позволяющий организовать структуру проекта по сборочным единицам и элементному составу.

В менеджере проекта отображаются разделы проекта, сборки и состав элементов с параметрами, заданными ранее: маркой, обозначением и наименованием. Менеджер проекта позволяет редактировать параметры элементов, подсвечивать выбранный элемент на чертеже, копировать, перемещать элементы между сборками и разделами проекта.

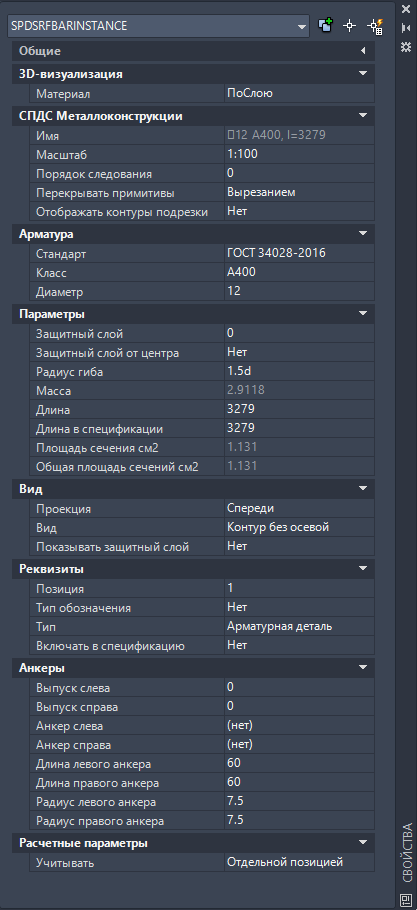

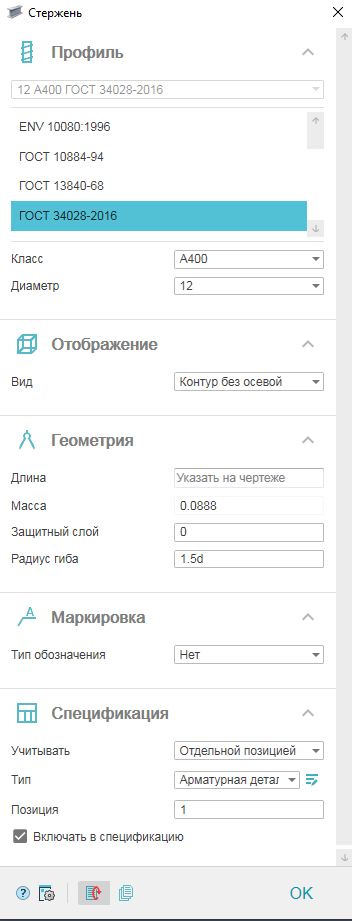

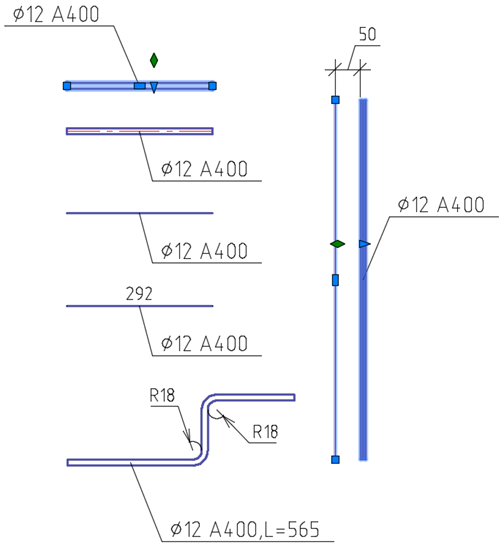

Команда Арматурный стержень

• Выбор профилей арматурного проката и материала стали по ГОСТ.
• Возможность построения по точкам либо последовательным выбором прямолинейных или дуговых участков, а также по полилинии (с ассоциативной привязкой).
• Параметрическое задание стержню выпусков и типа анкеровки.
• Возможность выбора проекционного вида (сверху, снизу, спереди и т.д.).
• Возможность выбора вида отображения (линия, заливка, контур, контур без осевой, заливка).
• Автоматическое построение скруглений линейных участков (радиусы скруглений зависят от типоразмера арматуры).
• Автоматическое формирование обозначения и расчет массы стержня.
• Редактирование стержня с помощью специальных «ручек»: изменение длины, изменение толщины защитного слоя, создание распределений.
• Ассоциативная связь параметров для стержней, имеющих одинаковую позицию.

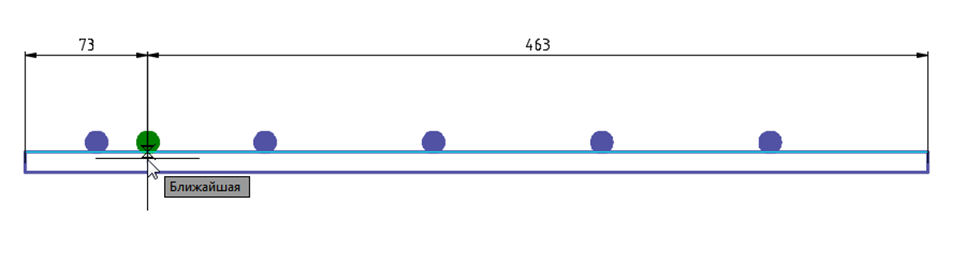

Команда Сечение арматуры

Для сечения арматурного стержня реализованы следующие инструменты построения, задания и редактирования атрибутивной информации:

• ассоциативная геометрическая привязка к стержням, параметрическое задание положения с отступом;
• автоматическое распределение сечений по линейному участку с заданным шагом.

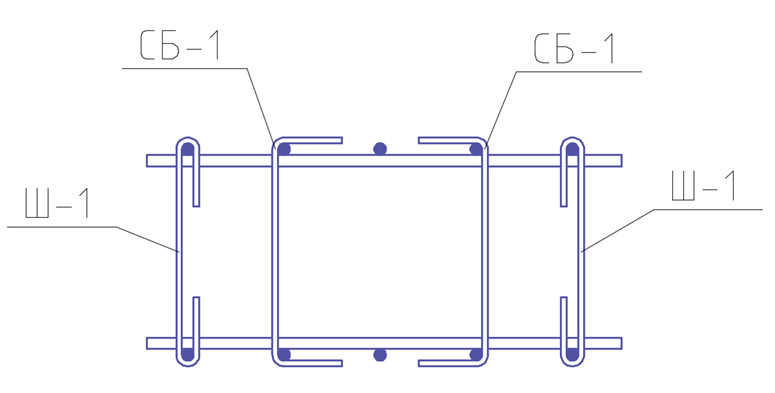

Команды Шпилька, Скоба

Построение шпилек и скоб определяется последовательным указанием сечений арматуры либо предварительным выбором двух сечений арматуры.

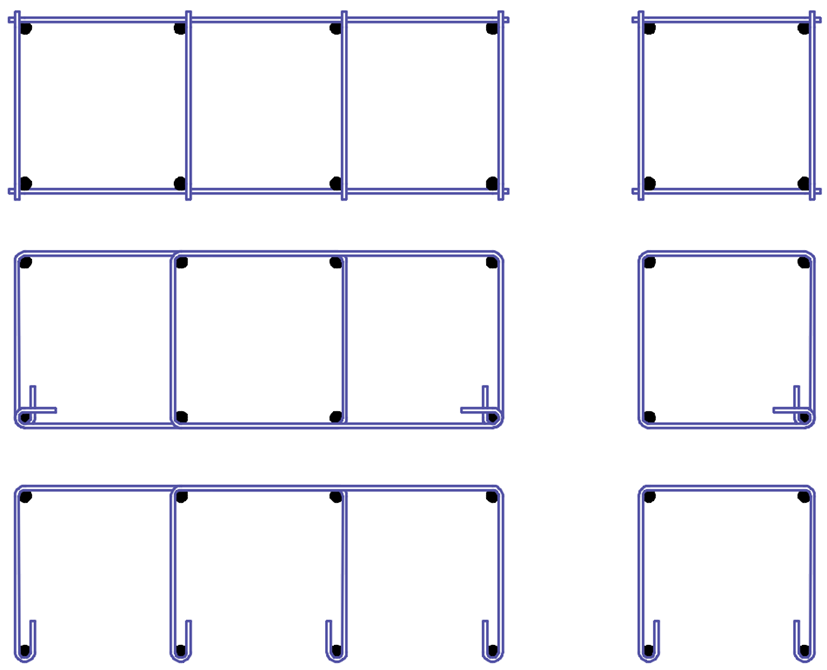

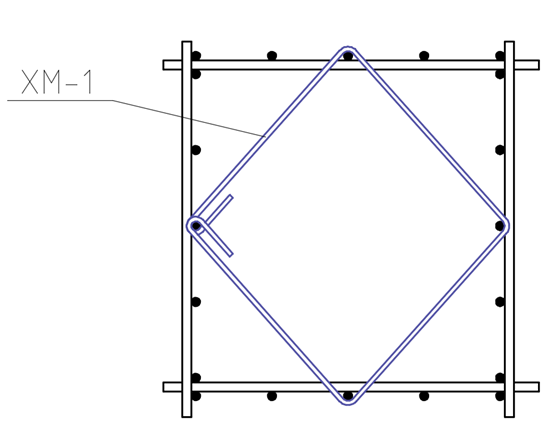

Команда Хомут

Построение хомутов определяется последовательным указанием сечений арматуры.

Если предварительно выбрать четыре или восемь сечений арматуры, автоматически отрисуется одна из типовых форм хомутов.

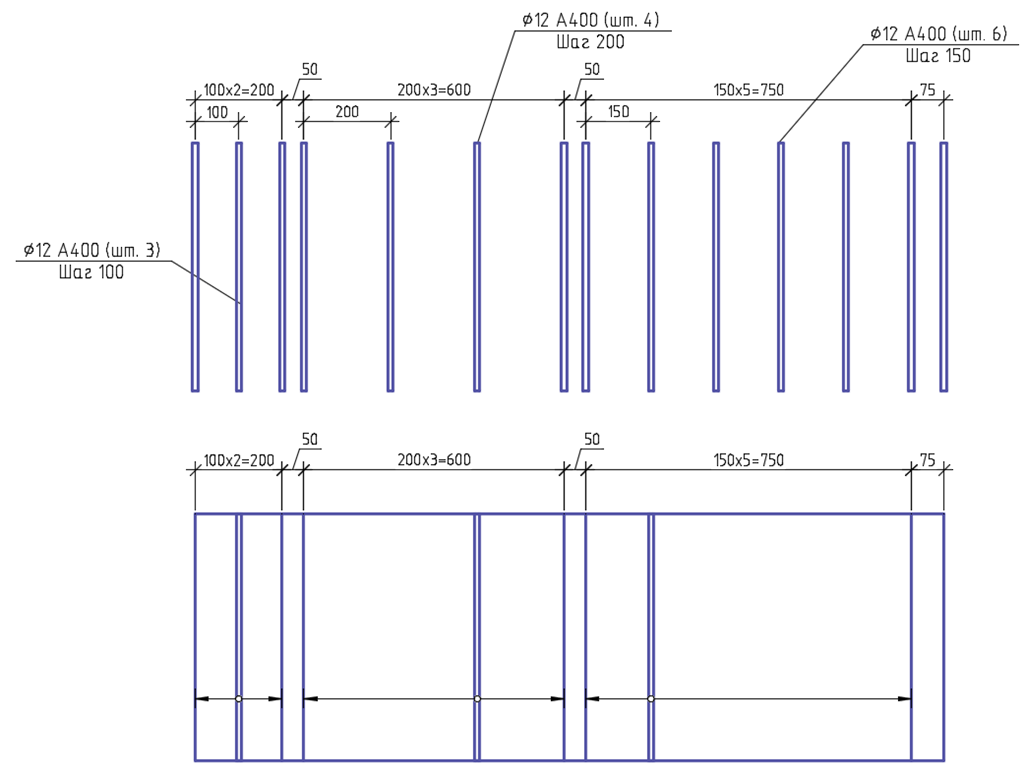

Команда Раскладка арматуры

Инструменты распределения арматуры позволяют выполнять следующие действия:

• параметрическое задание шага, количества стержней и направления распределения;
• поддержка нескольких диапазонов распределения с разными параметрами раскладки в указанном направлении;
• редактирование исходного объекта после создания распределения;
• виды представления распределения: полное, условное, конечные стержни;
• задание отступа и доборного шага распределению.

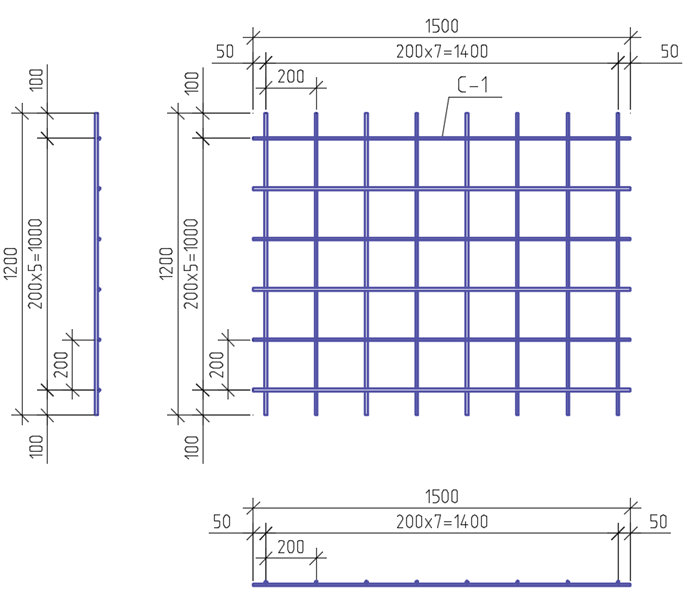

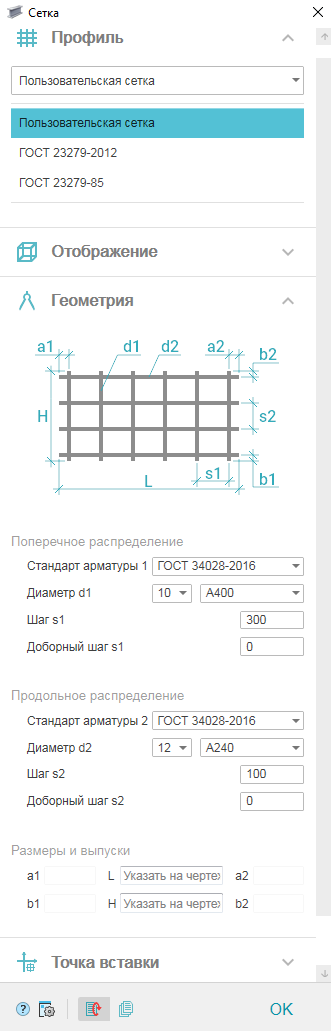

Команда Сетка

Для сварных сеток разработаны шаблоны по ГОСТ 23279-85 и ГОСТ 23279-2012. Доступна возможность создания пользовательской арматурной сетки.

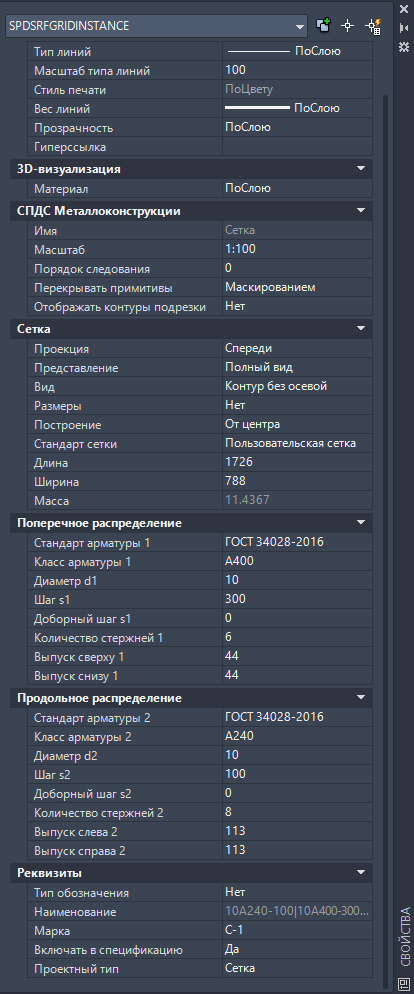

• Задание и редактирование параметров сетки через окно диалога или инспектор свойств.
• На сетках автоматически проставляются размеры, создается марка изделия с позиционными выносками, вычисляется общая масса сетки.
• Подрезка сеток. Учет подрезки сетки в спецификациях.
• Редактирование геометрии сетки с помощью специальных «ручек».
• Виды представления сетки: полное, условное, конечные стержни.
• Ассоциативная связь параметров между сетками одной марки.
• Возможность выбора проекционного вида для сетки (сверху, снизу, спереди и т.д.).

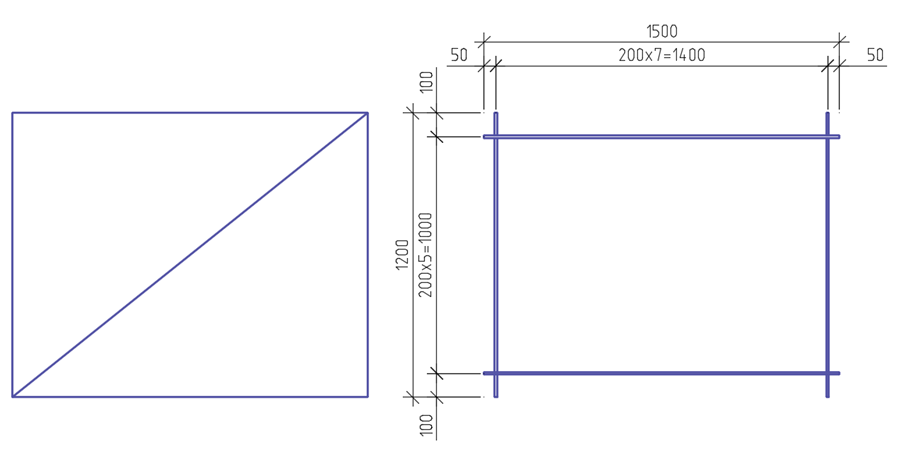

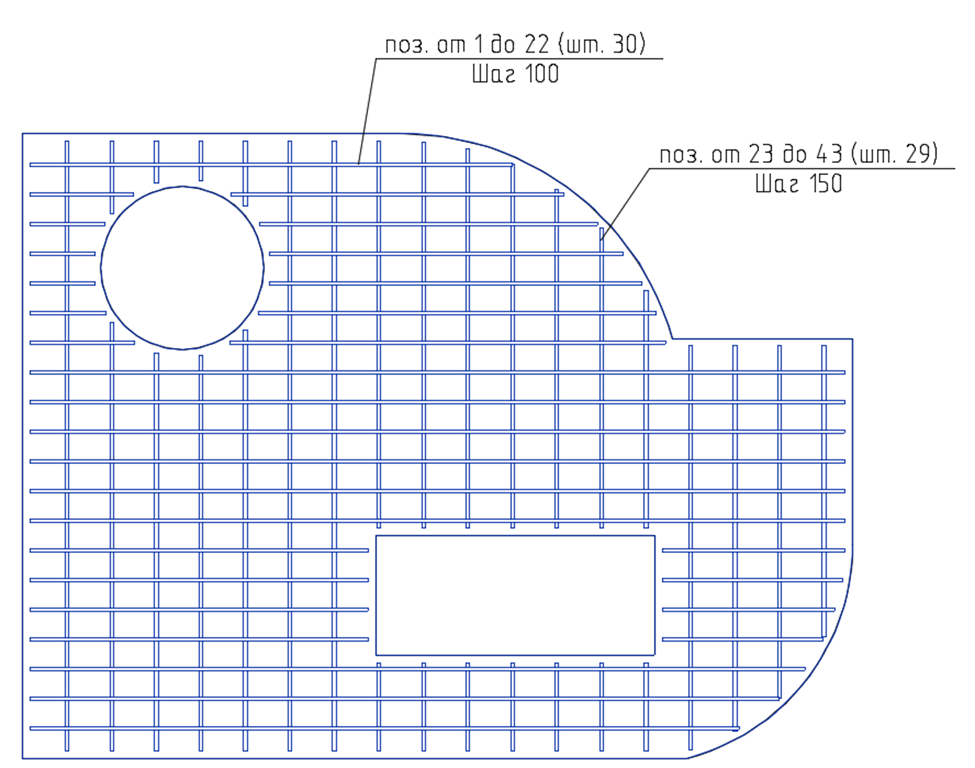

Команда Фоновое армирование

Для замкнутой площади можно выполнить раскладку фоновой арматуры с учетом величины выпуска стержней.

• Задание и редактирование параметров армирования через инспектор свойств.
• Для фонового армирования создается марка изделия с позиционными выносками, вычисляется общая масса изделия.
• Подрезка фоновой арматуры. Учет подрезки сетки в спецификациях.
• Редактирование геометрии фонового армирования с помощью специальных «ручек».
• Виды представления фонового армирования: полное, условное.
• Ассоциативная связь параметров армирования между изделиями одной марки.
• Возможность выбора проекционного вида для изделия (сверху, снизу, спереди и т.д.).

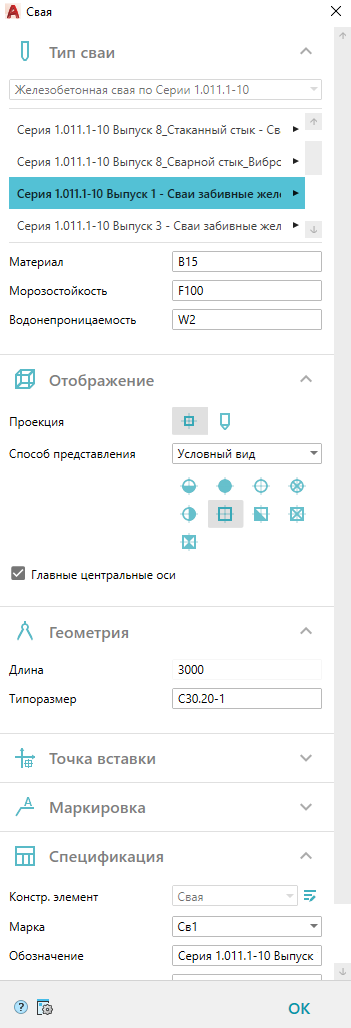

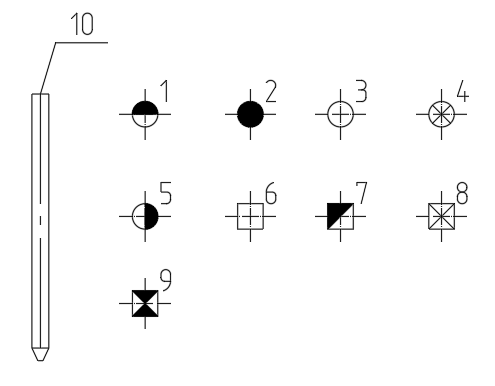

Команда Вставка сваи

Сваи разработаны по серии 1.011.1-10 Сваи забивные железобетонные.

• Выбор различных типоразмеров свай по серии 1.011.1-10.

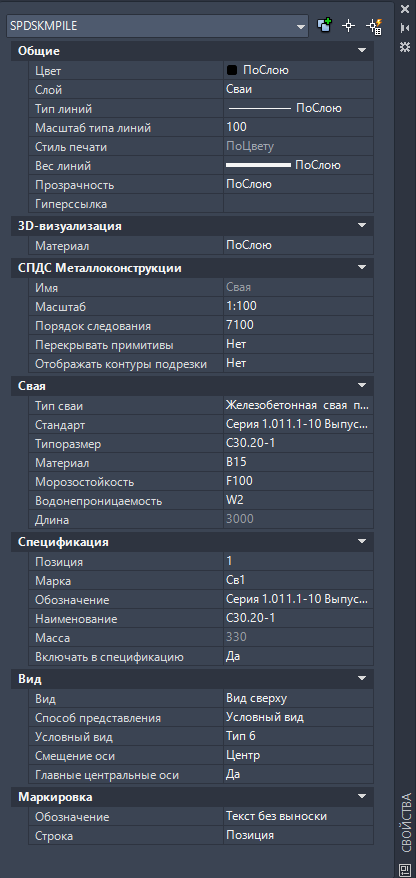

• Задание и редактирование параметров сваи через окно диалога или инспектор свойств.
• На сваях автоматически создается марка изделия с позиционными выносками.
• Виды представления сваи: полное, условное.
• Ассоциативная связь параметров между сваями одной марки.
• Возможность выбора проекционного вида для сваи (сверху, спереди).
• Автоматический расчет массы сваи.
• Учет свай в спецификации элементов.

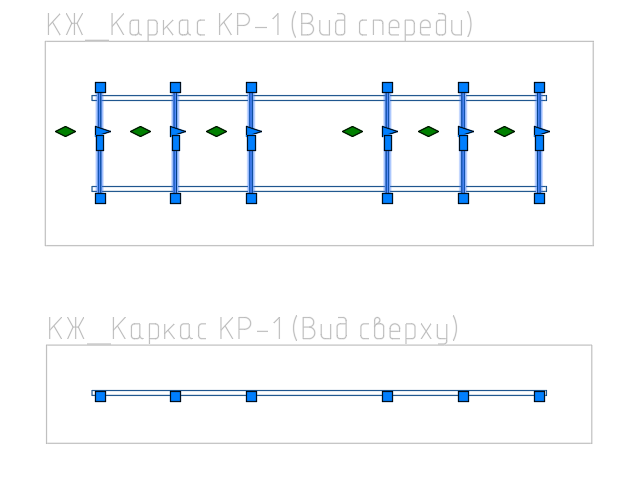

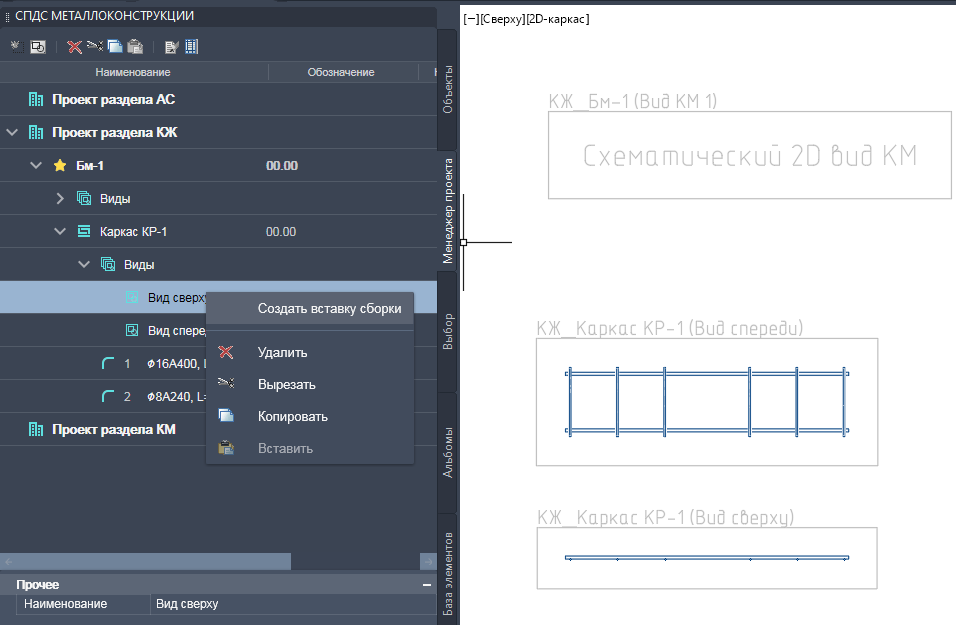

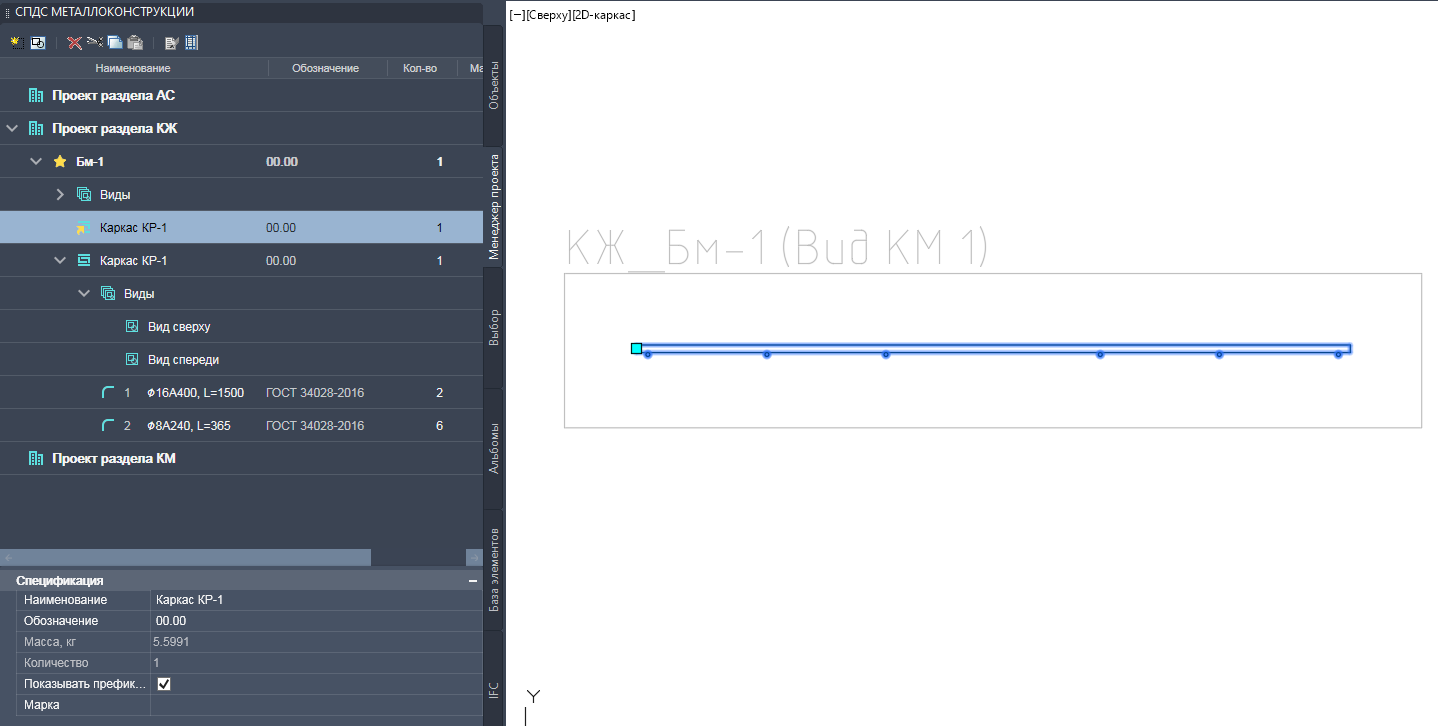

Команда Вставка сборки

Команда позволяет преобразовывать набор объектов во вставку сборки. Вставка сборки поддерживает ассоциативную связь параметров с исходными объектами. При редактировании меняются как исходный объект, так и его параметры на всех вставках сборки. Вставка сборки создается из вида. Вид при вставке подсвечивается зеленой рамкой.

Примечание. Вид, в который можно произвести вставку, должен принадлежать другой сборке.

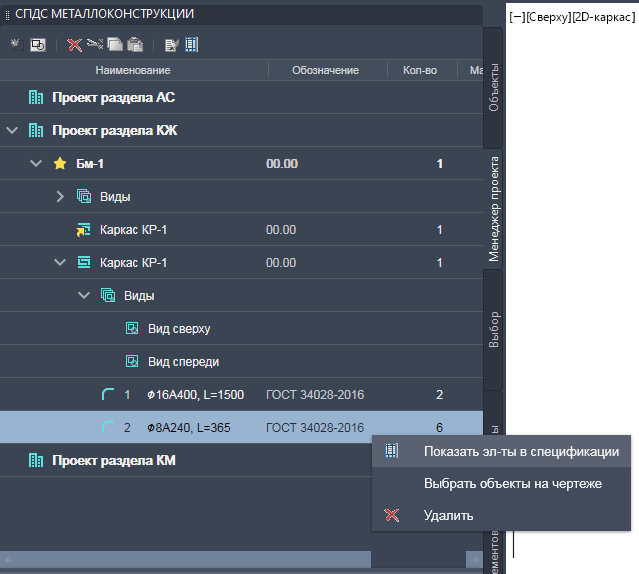

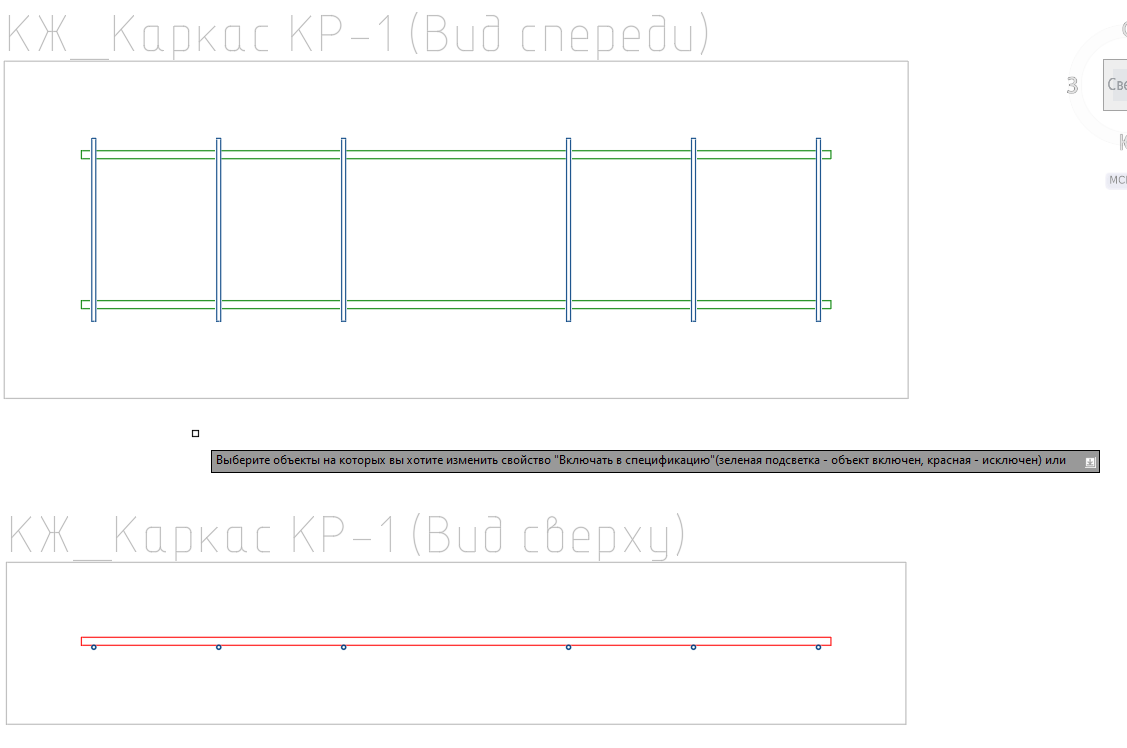

Команда Показать элементы в спецификации

При запуске команды Показать элементы в спецификации подсвечиваются все вставки элемента на чертеже. Если вставка входит в спецификацию, то цвет подсветки – зеленый, если не входит – красный. С помощью селекции можно изменить состояние свойства Включать в спецификацию.

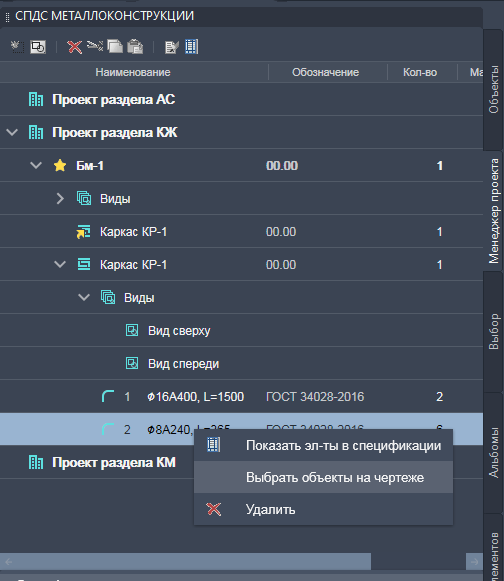

Команда Выбрать объекты на чертеже

Команда позволяет выбрать все объекты определенной марки на чертеже.

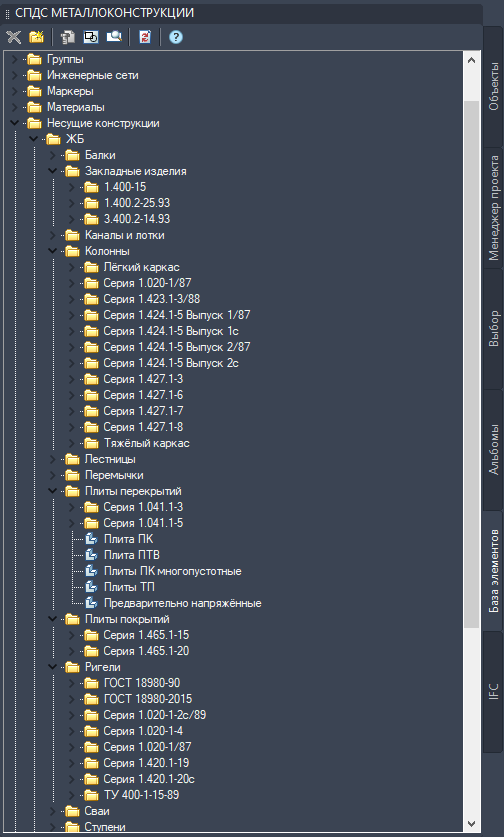

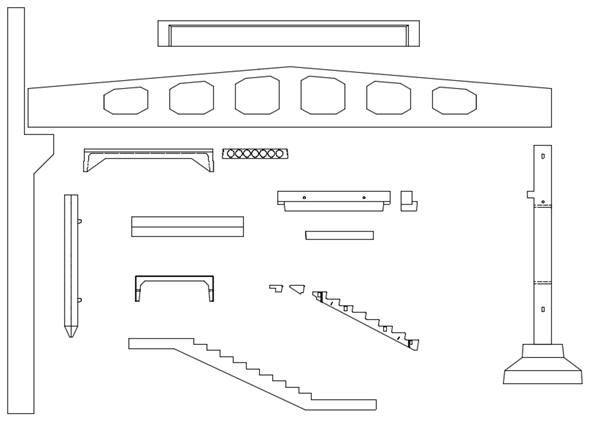

База элементов

Параметрическая база железобетонных конструкций содержит большое количество таких объектов, как:

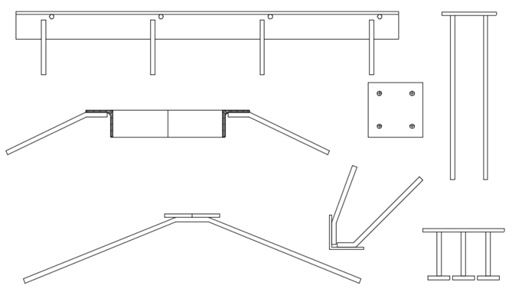

• закладные изделия;
• каналы и лотки;
• колонны;
• лестничные марши, площадки, проступи и рамы;
• перемычки;
• плиты покрытия и перекрытия;
• ригели;
• сваи.

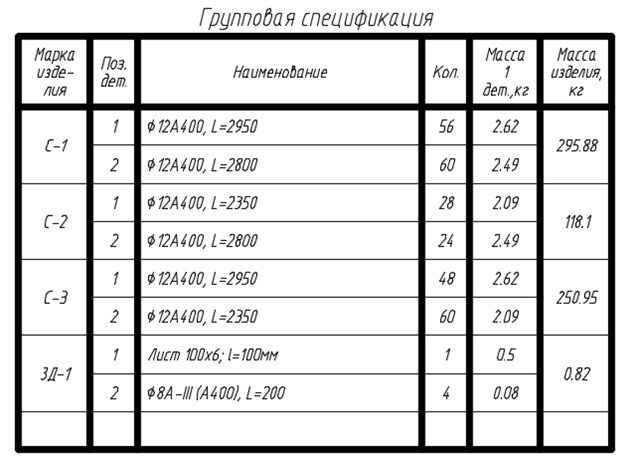

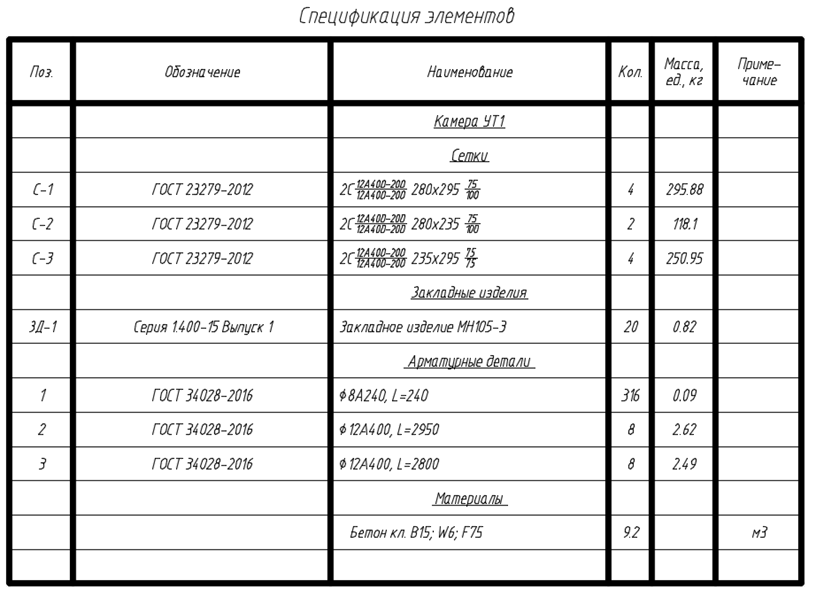

Спецификации

Для любой сборочной единицы могут быть автоматически сформированы:

• спецификация элементов;
• групповая спецификация;

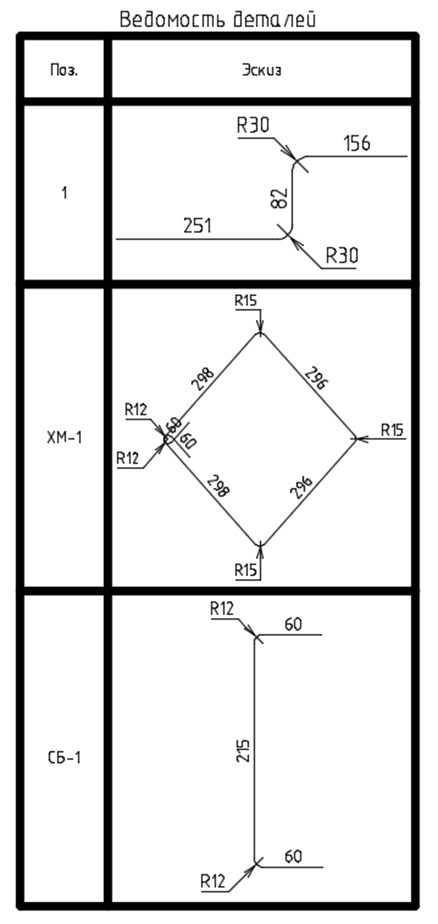

• ведомость деталей;

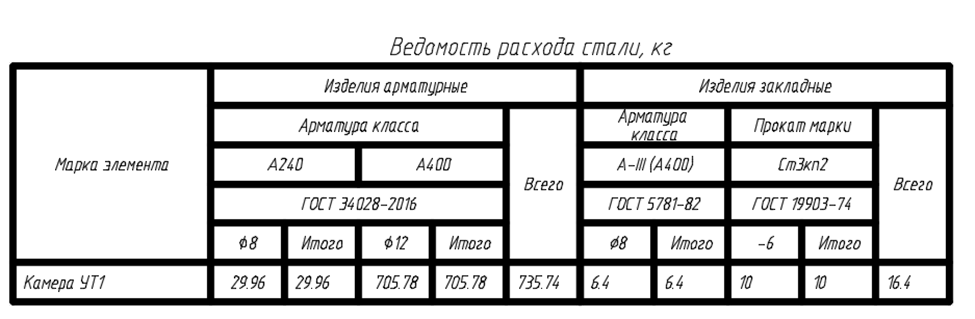

• ведомость расхода стали.

СПДС Железобетон 2022. Что нового

• Поддержка AutoCAD 2022.
• Реализована синхронизация геометрии арматурных деталей имеющих одинаковую позицию.
• Добавлена возможность создавать дуговые участки при построении стержня.
• Реализована возможность перемещения группы объектов между видами.
• В менеджере проекта для свай добавлена возможность «Показывать номер позиции».
• Появилось возможность присваивать сборкам тип конструктивного элемента.
• В спецификации элементов добавлено значение массы сборки.
• В менеджере проекта для деталей креплений появилась возможность выбирать типа элемента.
• Для вставок сборок добавлен новый параметр «Марка сборки».
• Добавлен режим перекрытия для арматурных сеток.
• Добавлен термомеханически упрочненный арматурный прокат по ГОСТ 34028-2016.
• Оптимизирована информация об объектах в дереве проекта.
• В базу элементов добавлен условный вид фундаментных блоков ФБС, ФБВ, ФБП.
• В базу элементов добавлены самосверлящие винты марок SD/SDT.
• В базу элементов добавлены профили для монтажа гипсокартона по ТУ 1122-001-70890834-2009.
• Исправлены ошибки при формировании ведомости деталей.
• Исправлены ошибки при копировании и переносе группы объектов между файлами проектов.
• Исправлена ошибка при работе с масштабом измерений.
• Оптимизирована работа со вставками сборок.
• Доработана поддержка чертежей старых версий.

СПДС Железобетон 2021. Что нового

• Появилась новая команда Вставка сваи.
• Реализована возможность учета свай в спецификации элементов.
• Осуществляется поддержка AutoCAD 2021.
• Появилась новая команда Вставка сборки.
• Реализована возможность учета вставок сборок в спецификациях.
• Добавлена новая команда Показать элементы в спецификации.
• Добавлена новая команда Выбрать объекты на чертеже.
• Реализовано копирование сборок в менеджере проекта вместе с видами и объектами на чертеже.
• Реализованы проекционные виды для распределений.
• Реализовано копирование объектов ЖБ между видами.
• Возможна блокировка окна вида от копирования и перемещения.
• Появилась возможность выбора формирования ведомости расхода стали по сборкам/подсборкам.
• Добавлена подсветка распределений в менеджере проекта, если объект выбран на чертеже.
• Для объектов железобетона добавлена новая команда Взять длину с объекта.
• Реализованы настройки формирования ведомости деталей.
• Появился учет в спецификациях объектов КМ, созданных командами Колонна, Балка, Пластина.
• Для распределений добавлен параметр Длина в спецификации.
• Изменено расположение стержней при создании сварного хомута.
• Для сборок добавлен переключатель Включать/не включать в спецификацию.
• Изменена логика работы кнопки вызова редактора типов ЖБ-объектов в диалогах (редактор типов перенесен в редактор спецификаций).
• Реализовано закрытие диалогов нажатием клавиши Пробел.
• Исправлена ошибка, вызывавшая дублирование одинаковых элементов в ведомости деталей.
• Исправлены ошибки при открытии чертежей старых версий.
• Исправлена ошибка, связанная с произвольным смещением выноски обозначения арматурных сеток.
• Исправлен условный вид отображения фонового армирования.
• Стержень с видом «Контур» переименован в вид «Контур с осевой».
• Исправлена ошибка, связанная с заданием начального отступа от стержня.
• Для фундаментных болтов из базы данных добавлен упрощенный вид отображения.
• Поддерживается возможность при обновлении спецификаций сохранять разбитую на страницы форму спецификации.
• Реализована привязка сечения арматуры к линейным и криволинейным сегментам.
• В базу данных добавлены колонны по серии 1.020-1/87 выпуск 2-3.
• Реализована поддержка чертежей старых версий.

Технические и программные требования

Операционная система

• Windows 10 (x32 и x64).
• Windows 8 (x32 и x64).
• Windows 7 (x32 и x64) Ultimate, Professional, Home Premium.

Для инсталляции программ требуются права администратора.

Программное обеспечение

• AutoCAD 2013-2021 (x32 и x64).
• AutoCAD Architecture 2013-2021.

СУБД

• PostgreSQL 12.
• Microsoft SQL Server 2005-2014.
• Microsoft SQL Server 2005-2014 express edition.
