О продукте ТИМ КРЕДО ГЕОЛОГИЯ

ПРЕИМУЩЕСТВА ТИМ КРЕДО ГЕОЛОГИЯ

• выпуск полного комплекса графической документации для отчета по ИГИ;
• создание и вывод ведомостей грунтов по различным характеристикам, пробам, свойствам;
• расчет и вывод нормативных и расчетных характеристик по выделенным ИГЭ;
• создание твердотельной геологической модели с семантическими свойствами по инженерно-геологическим элементам и грунтам и последующая передача материалов для проектирования в ТИМ КРЕДО ПРОЕКТИРОВАНИЕ и сторонние системы.

КЛАССИФИКАТОРЫ ДАННЫХ

С ТИМ КРЕДО ГЕОЛОГИЯ поставляется библиотека геологических данных различных типов, описывающих стратиграфические, генетические, литологические и другие свойства объектов геологических изысканий, а также общие разделяемые ресурсы содержащие необходимые наборы типов линий, штриховок, шаблонов чертежей и ведомостей необходимых для формирования инженерно-геологического отчета.

В любой из библиотек можно создавать новые или корректировать существующие элементы согласно стандартам предприятия. Для этих целей в подсистему встроены интуитивно понятные редакторы. А с помощью Редактора геологического Классификатора пользователю предоставляется возможность создания и собственных типов данных.

Использование библиотек повышает скорость и результативность работы инженера, избавляя его от кропотливого, монотонного труда при наполнении цифровой модели разнообразной информацией и при оформлении выходных документов. Гарантируется соответствие данных библиотек актуальным отечественным нормативным документам.

ВВОД (ИМПОРТ) ИСХОДНЫХ ДАННЫХ

ТИМ КРЕДО ГЕОЛОГИЯ предусматривает возможность работы с различными типами исходных данных:

• геологическими скважинами,
• списками грунтов,
• ведомостями физико-механических характеристик,
• различными топоосновами,
• данными картографических веб-сервисов.

В совокупности это позволяет сформировать полноценную цифровую модель местности с учетом геологического строения. Данные можно вводить как в обычном режиме, так и использовать импорт табличных файлов буровых журналов, каталогов координат скважин, лабораторных ведомостей.

При формировании схемы выработок пользователь может использовать различные варианты привязки скважин:

• по координатам на плане,
• по пикетажу в привязке к трассам линейных объектов,
• по существующим ситуационным объектам
• создавать выработки непосредственно по данным бурения на объекте или использовать архивные данные.

Списки грунтов (геологическая легенда) можно создавать для каждого отдельного объекта, либо формировать глобальный список грунтов, специфичных для региона или соответствующих принятому в организации классификатору, и использовать его при работе с различными проектами. При этом у пользователя в любой момент остается возможность редактирования/удаления/добавления любых элементов геологической легенды.

При наличии топографического плана появляется возможность сформировать более корректную геологическую модель местности и автоматизировать многие этапы работы, например, автоматически определить абсолютные отметки скважин. Специалист может подгружать готовые ЦММ созданные в ТИМ КРЕДО (или в других форматах принятых в САПР и ГИС) , а может формировать их непосредственно в ТИМ КРЕДО ГЕОЛОГИЯ на основе такой информации, как растровые картматериалы, каталоги точек и т.д.

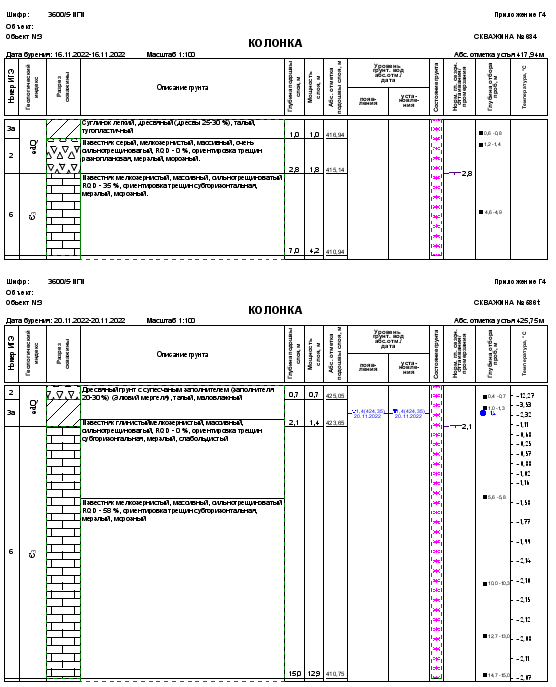

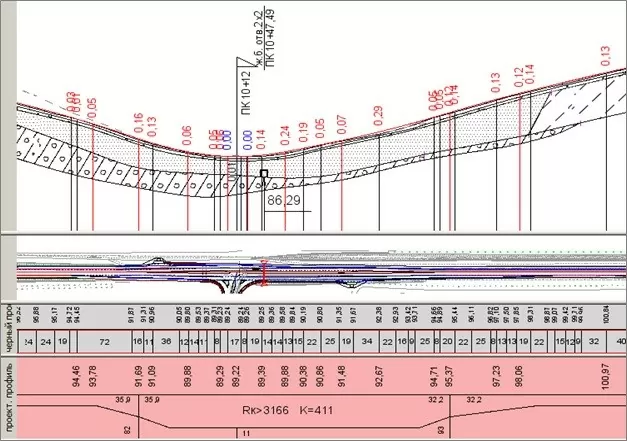

СОЗДАНИЕ И ВЫПУСК ЧЕРТЕЖЕЙ КФМ, ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИХ РАЗРЕЗОВ, ПРОДОЛЬНЫХ И ПОПЕРЕЧНЫХ ПРОФИЛЕЙ, КОЛОНОК СКВАЖИН

Различные методы построения и редактирования предназначены для формирования модели геологического строения как в ручном, так и в автоматическом режиме. Структура данных ТИМ КРЕДО ГЕОЛОГИЯ позволяет создавать разные варианты геологических моделей и получать чертежи из них на одних исходных данных (с различным видом отображения в любом масштабе), и комбинировать их с помощью широкого набора настроек оформления разрезов.

Так, пользователь может использовать различные привязки скважин (по координатам, по пикетам, по существующим ситуационным объектам и т.д.), создавать выработки непосредственно по данным бурения на объекте или использовать архивные данные.

Списки грунтов можно создавать для каждого отдельного объекта либо формировать глобальный список грунтов, специфичных для региона или соответствующих принятому в организации классификатору.

Пространственную геологическую модель можно просмотреть в любой точке местности и по любой линии площадки или полосы изысканий.

На основании данных сформированных пространственных моделей пользователь может выпустить произвольное количество чертежей плана и профиля. Оформление выходных графических материалов осуществляется с помощью шаблонов, которые пользователь может настроить в соответствии с требованиями конкретной организации.

ПОДГОТОВКА ГЕОЛОГИЧЕСКИХ МОДЕЛЕЙ ДЛЯ ИСПОЛЬЗОВАНИЯ В ДРУГИХ ПОДСИСТЕМАХ ТИМ КРЕДО

Качественное проектное решение невозможно без геологических данных. Информация, подготовленная в ТИМ КРЕДО ГЕОЛОГИЯ, используется в ТИМ КРЕДО ПРОЕКТИРОВАНИЕ и сторонних системах для обеспечения целостности цифровой модели местности инженерного назначения.

Расчет несущей способности грунтов

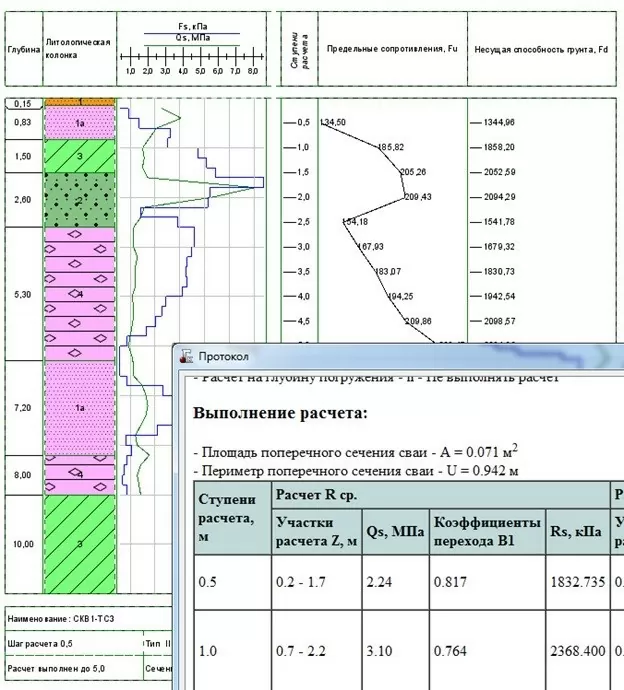

В подсистеме реализован механизм расчета несущей способности грунтов по алгоритмам СП-24-13330-2011 и П2-2000 к СНБ 5.01.01-99. Расчет проводится по данным статического или динамического зондирования грунтов. В параметрах расчета пользователь может определить тип сваи, вид нагрузки, глубину и шаг расчета. Кроме того, в подсистему внесены все гостированные таблицы переходных коэффициентов и доступны для редактирования пользователем. Результатом расчета является протокол расчета и чертеж колонки с данными расчета.

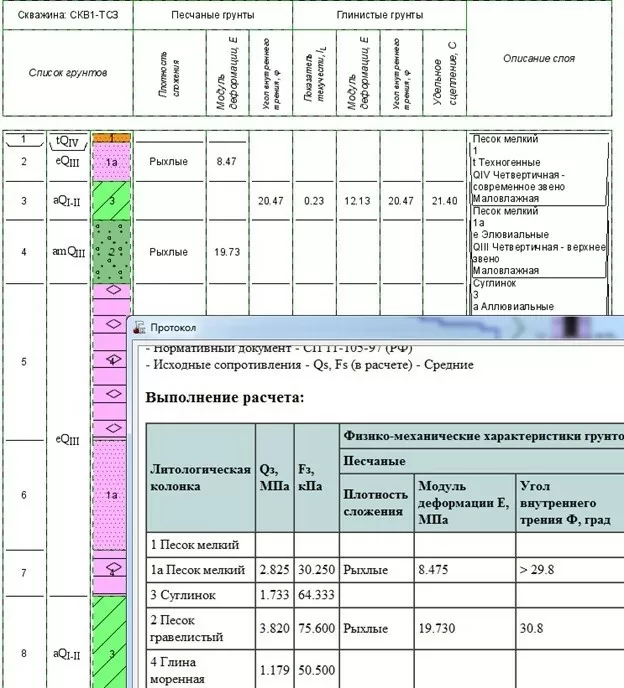

Расчет физико-механических свойств грунтов (по данным зондирования)

На основании данных по геологическим колонкам и серий замеров пользователь может получить значения физико-механических свойств грунтов по алгоритмам СП 11-105-97 и ТКП 45-5.01-17. По результатам расчета, в зависимости от используемых серий замеров и выбранных типов грунтов, формируется набор значений свойств согласно таблицам нормативных документов. Все настройки и таблицы соответствия доступны для редактирования. Данные расчета можно сохранить как приложение к отчету или выпустить в виде чертежа.

ТИМ КРЕДО ГЕОЛОГИЯ позволяет выполнять обработку как первичных лабораторных данных (ввод данных по бюксам, массы сит), так и импорт в систему любых созданных таблиц с физико-механическими свойствами грунтов.

Таблица проб

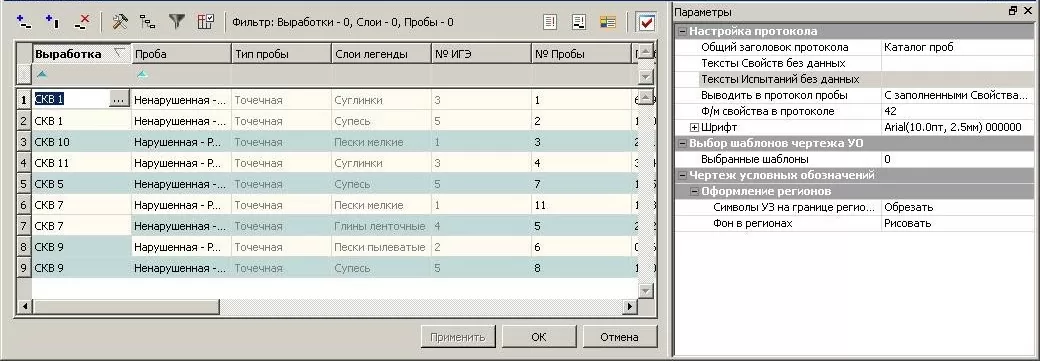

Таблица проб предназначена для работы с пробами выработок активного плана геологического формирования реестра проб: создания, редактирования, удаления, формирования паспорта проб и чертежа условных обозначений.

Каждая строка таблицы – это проба со своими характеристиками. Таблица делится на две части:

• Паспортные данные – номер пробы, выработка, глубина отбора и т.д.;
• Свойства и испытания – это собственно те свойства и испытания, которые назначены данному типу пробы в геоклассификаторе.

Кроме того, в окне присутствует панель параметров, в которой выполняются настройки отображения информации в протоколе, выбор шаблона чертежа условных обозначений.

Работа в таком табличном представлении позволяет формировать необходимый список проб со своими свойствами и испытаниями и настраивать удобный вид представления такого списка.

Расчеты физико-механических свойств грунтов

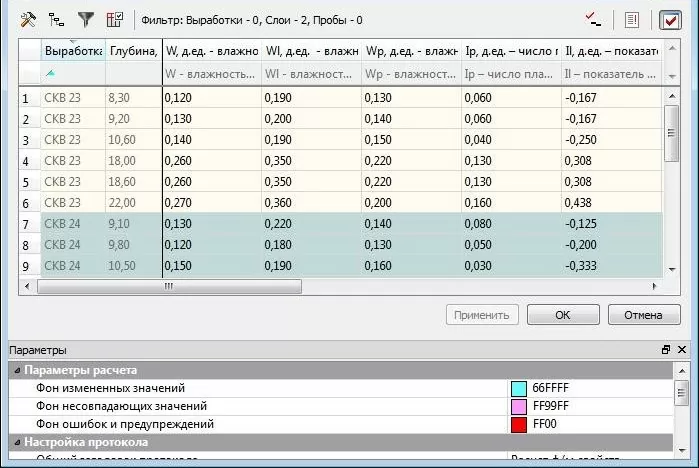

В ТИМ КРЕДО ГЕОЛОГИЯ реализованы расчеты физико-механических свойств по исходным данным опробования (команда Расчеты ф/м свойств) и испытаний (команда Расчеты испытаний).

По исходным свойствам подсистема рассчитает весь необходимый набор характеристик дисперсных талых, мерзлых и скальных грунтов. Пользователь может настроить необходимый набор свойств для определения.

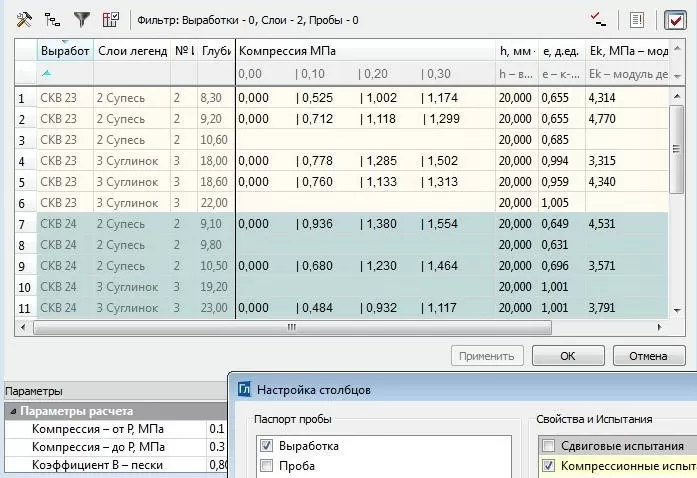

В расчете по данным испытаний проб пользователь может обработать сдвиговые и компрессионные испытания и получить механические характеристики грунтов.

Выделение слоев геологической легенды

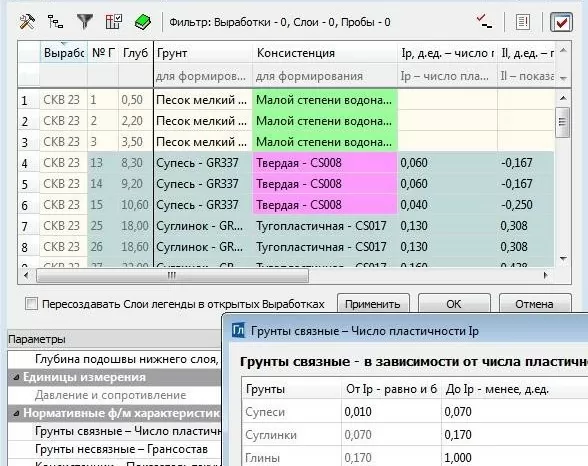

ТИМ КРЕДО ГЕОЛОГИЯ позволяет определить номенклатуру грунта по рассчитанным физико-механическим характеристикам согласно ГОСТу 25100 и объединить полученные грунты в инженерно-геологические элементы.

Пользователь может настраивать количество параметров, влияющих на выделение грунта в самостоятельный ИГЭ, и редактировать диапазоны значений для каждого параметра. По результатам автоматического выделения специалист может внести свои правки в сформированную геологическую легенду.

Созданные (или измененные) геологические слои могут быть автоматически внесены в исходные скважины, что позволяет быстро редактировать предварительную геологическую модель в соответствии с результатами лабораторных исследований.

Нормативные и расчетные характеристики

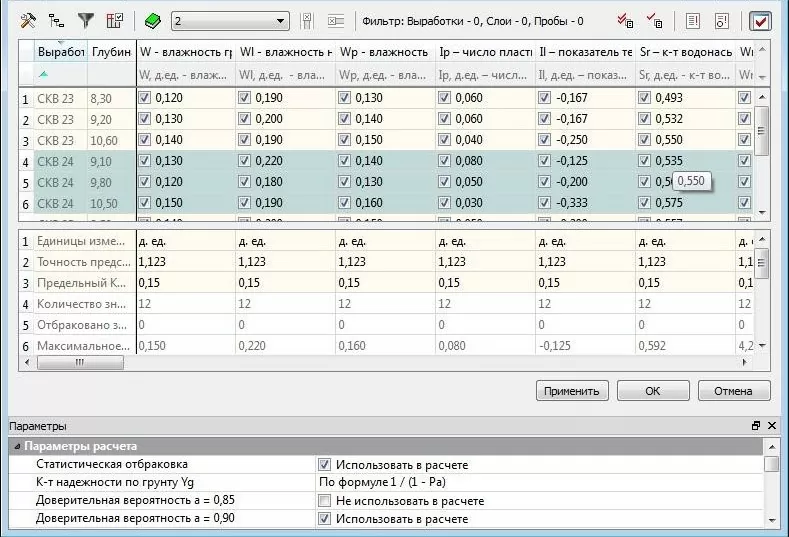

ТИМ КРЕДО ГЕОЛОГИЯ позволяет обрабатывать статистическую информацию по любым свойствам выделенных ИГЭ и определять нормативные и расчетные значения, а также оформление любого выходного шаблона нормативных и расчетных свойств грунтов.

Расчет может проводиться как для отдельно выбранного ИГЭ, так и для всех элементов на объекте.

Пользователь может выбирать различные доверительные вероятности для определения расчетных значений, настраивать максимально допустимый коэффициент вариации, проводить отбраковку проб и отдельных значений. По результатам расчетов выводятся протоколы различного формата.

Чертеж и ведомости

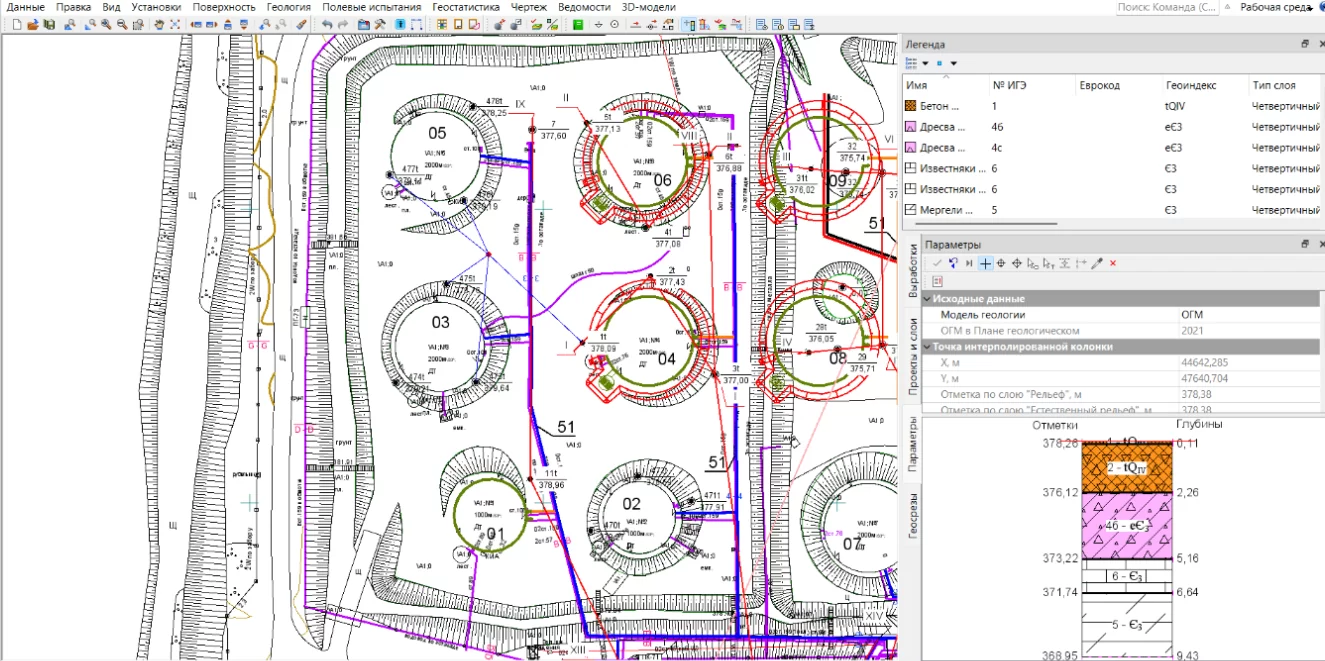

ТИМ КРЕДО ГЕОЛОГИЯ позволяет выпускать чертежи схем расположения выработок и разрезов. Чертеж можно распечатать или сохранить в файле формата DXF.

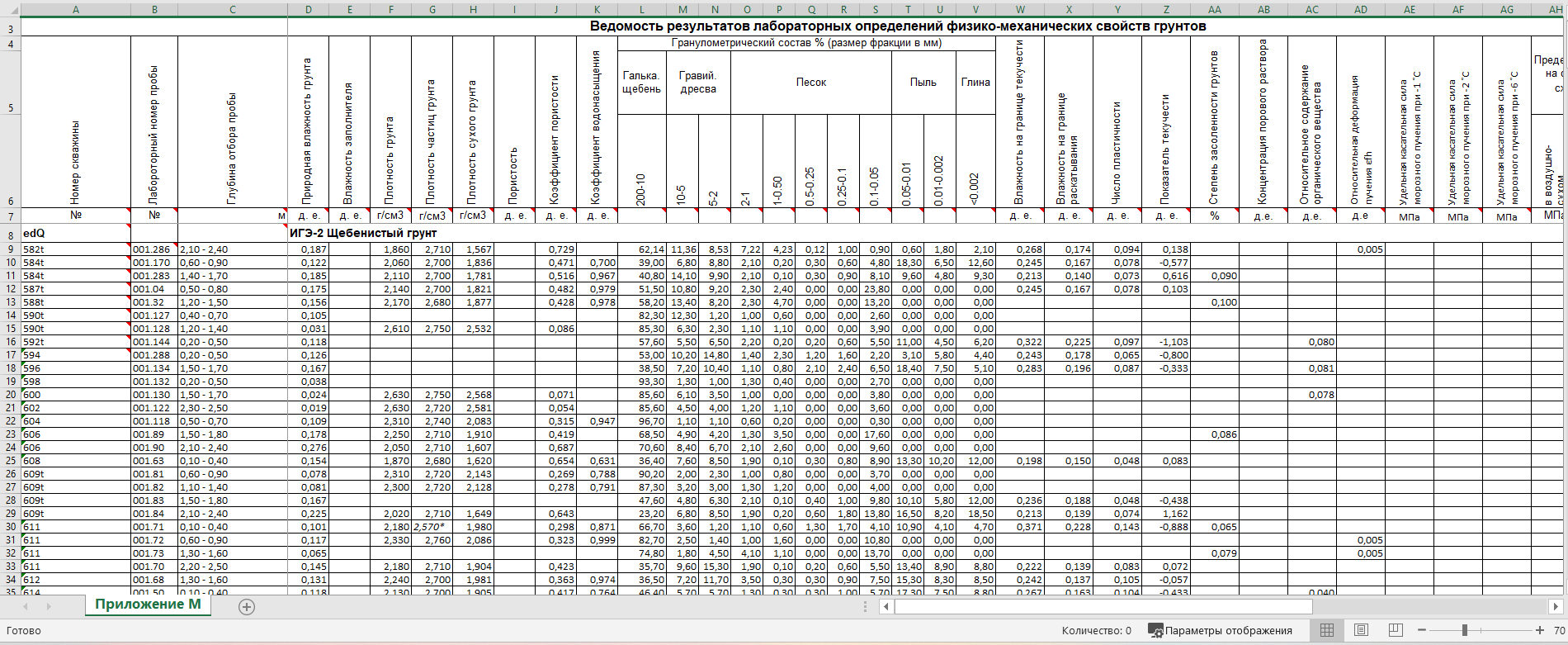

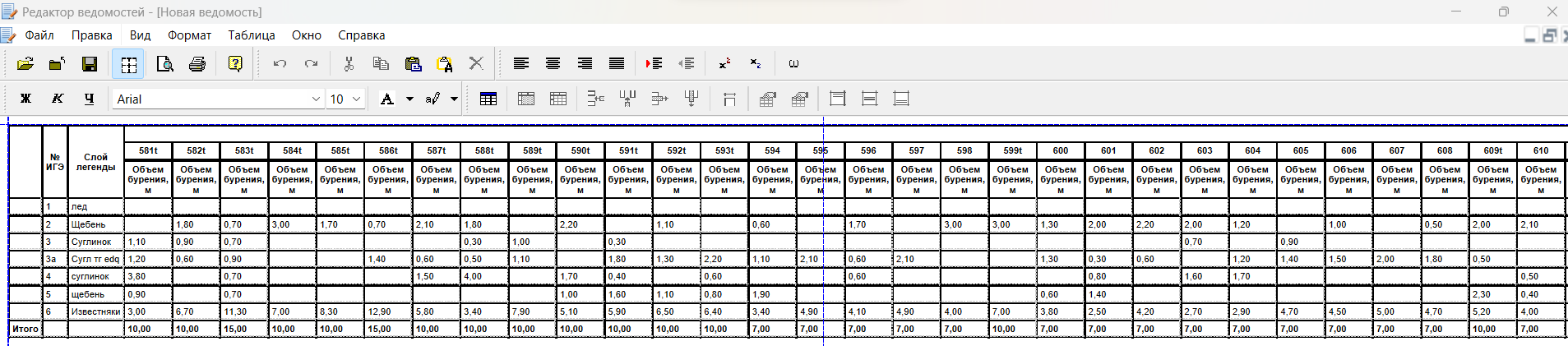

Результаты работы в подсистеме могут быть оформлены в виде каталога выработок различных форматов и ряда ведомостей или чертежей условных обозначений: грунтов, опробований, литологических особенностей и других.  Есть возможность настройки собственных ведомостей.

Объёмная геологическая модель (ОГМ)

В ТИМ КРЕДО ГЕОЛОГИЯ создается объемная геологическая модель, причем при ее формировании автоматически учитываются все введенные данные. ОГМ предназначена для моделирования геологического строения на всей площадке (по скважинам) и позволяет интерполировать его в произвольной точке.

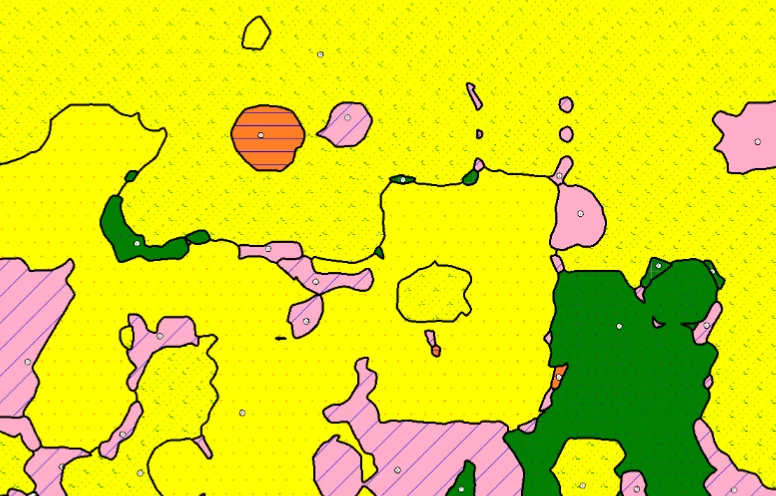

Объемная геологическая модель является одним из способов ТИМ КРЕДО ГЕОЛОГИЯ проанализировать геологическое строение местности. Одним из инструментов такого анализа являются геосрезы. Формируются они по различным параметрам: на заданной глубине, по указанному слою, по поверхности грунтовых вод и т.д. Геосрезы могут заполняться условными обозначениями грунтов или изолиниями, характеризующими глубины, отметки или мощности указанных грунтов и горизонтов.

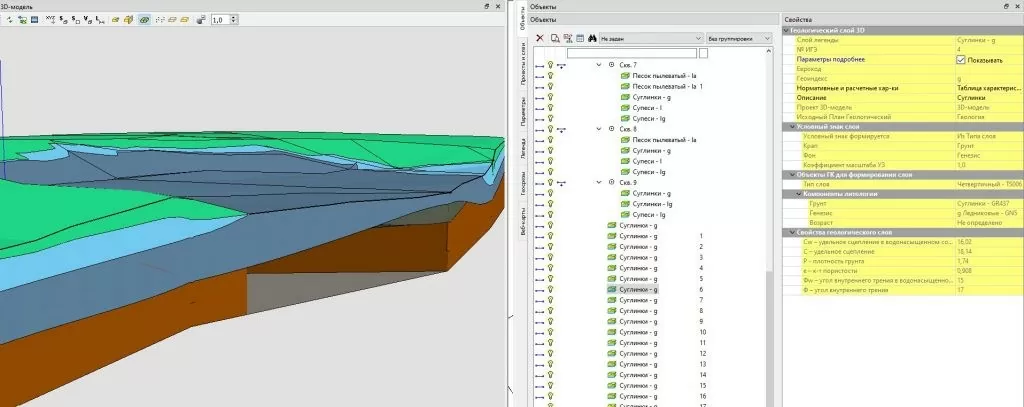

ТВЕРДОТЕЛЬНАЯ ГЕОЛОГИЧЕСКАЯ МОДЕЛЬ

Наиболее зрелищным и удобным инструментом для оценки реального геологического строения местности является формирование проекта 3D-геологии. При этом специалист может видеть положение грунтов в разрезах и поверхностях, взаимное расположение скважин и поведение уровней грунтовых вод. Формирование такого проекта позволяет наиболее наглядно оценить преимущества созданной объемной геологической модели. После формирования 3D-модели появляется возможность интерполировать геологическое строение территории в пределах 3D-модели методом интерполированной колонки. 3D-модель можно экспортировать в формат IFC.

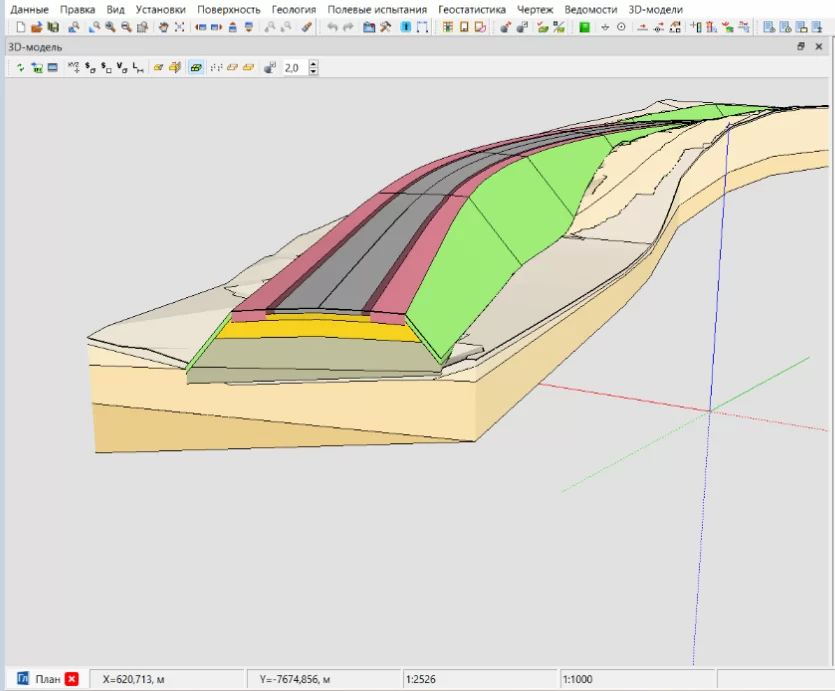

МОДЕЛЬ СУЩЕСТВУЮЩЕЙ ДОРОГИ (МСД)

Одним из видов формирования твердотельной геологической модели является модель существующей дороги (МСД).

При формировании оси существующей дороги у специалиста-геолога появляется возможность сформировать конструкции техногенного объекта (конструкции полос дороги) в плане и профиле. В ТИМ КРЕДО ГЕОЛОГИЯ формируется геологическое строение существующей дороги. В дальнейшем проектировщики работают с 3D-моделью существующей дороги, данную 3D-модель можно экспортировать в формат IFC.

МСД может быть сформирована в различных режимах – автоматическом, ручном, а также по шаблону.

Примечания:

Для обеспечения функционирования подсистемы требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.

Системно-технические требования

Процессор: Intel Core i3/i5/i7 или аналогичный.
ОЗУ: не менее 4 ГБ, рекомендуется 16 ГБ.
Операционная система:

• Astra Linux,
• РЕД ОС,
• ALT Linux,
• AlterOS,
• Microsoft Windows 7 x64 Service Pack 1,
• Microsoft Windows 8.1 x64,
• Microsoft Windows 10 x64 — рекомендуется,
• Microsoft Windows 11 x64.
