О продукте ТИМ КРЕДО ИЗЫСКАНИЯ

ОБРАБОТКА ИНЖЕНЕРНО-ГЕОДЕЗИЧЕСКИХ ИЗЫСКАНИЙ

Форматы импорта

• Проекты, выполненные в системах на платформе КРЕДО III.
• Данные измерений непосредственно с приборов.
• Файлы в форматах электронных тахеометров (FOIF (RTS670/680); TRIMBLE 330X, M3; TRIMBLE 360X; LEICA (IDEX); 3Та5 и 4Та5; 5Та5; 6Ta3; Nikon; Pentax; SDR20-33; Trimble JobXML; TDS Raw Data; GTS-6; GTS-7; GSI; Geodimeter; Elta R4, R5, REC500 и Trimble 3600 M5; Hexagon LandXML (разработан совместно с ООО «Фирма Г.Ф.К.»)).
• Текстовые файлы с информацией по точкам типа XYZ (TXT, CSV).
• Точки лазерного сканирования формата LAS, TXT, CPC.
• Файлы формата DXF и DWG версий AutoCAD 14, 2000, 2004.
• Файлы форматов MIF/MID (данные системы MapInfo).
• Файлы форматов TXF/SXF (данные системы Панорама).
• Файлы форматов SHP/DBF (данные системы ArcGIS).
• Файлы формата Industry Foundation Classes (IFC).
• Файлы формата XML (кадастровые выписки, кадастровые планы территорий и др.).
• Файлы форматов TороXML и CredoXML.
• Файлы форматов LandXML.
• Веб-карты ресурсов Google Maps, Bing с возможностью импорта ресурсов из SAS.Планета.
• Черно-белые и цветные растровые файлы карт, планов, аэрофотоснимков форматов CRF, BMP, TIFF, JPEG и PNG, а также файлы формата TMD, подготовленные в программе КРЕДО ТРАНСФОРМ 3.1-4.2.
• Файлы, сформированные в программах КРЕДО ДАТ, КРЕДО ТРАНСФОРМ, КРЕДО ГНСС, КРЕДО 3D СКАН, КРЕДО ВЕКТОРИЗАТОР, КРЕДО ТРАНСКОР, КРЕДО НИВЕЛИР, КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ (GDS, TMD, GNSS, LSC, CVD, CTP, NIV, DFS).
• Данные в форматах CREDO_TER (КРЕДО ТЕР) 2002, CREDO_PRO, CREDO_MIX (КРЕДО МИКС) 2002, CREDO_GEO (КРЕДО ГЕО) 2002.
• Растровые файлы форматов BMP, PNG для создания текстур.
• Файлы форматов GPX, KML, KMZ, OSM.
• Трехмерные объекты форматов OBJ, 3DS для создания 3D-моделей.
• Данные SRTM (англ. Shuttle Radar Topography Mission).

Кроме того, программная система ТИМ КРЕДО поддерживает собственный открытый обменный формат TopoXML, который учитывает основные специфичные прикладные и технологические требования.

Как правило, измерения попадают в программную систему путем импорта файлов, полученных с электронных тахеометров (практически всех производителей). Причем для этого используется система специальных плагинов, позволяющих оперативно вносить изменения в существующие форматы при обнаружении в них особенностей и реализовывать чтение новых форматов сразу после их появления.

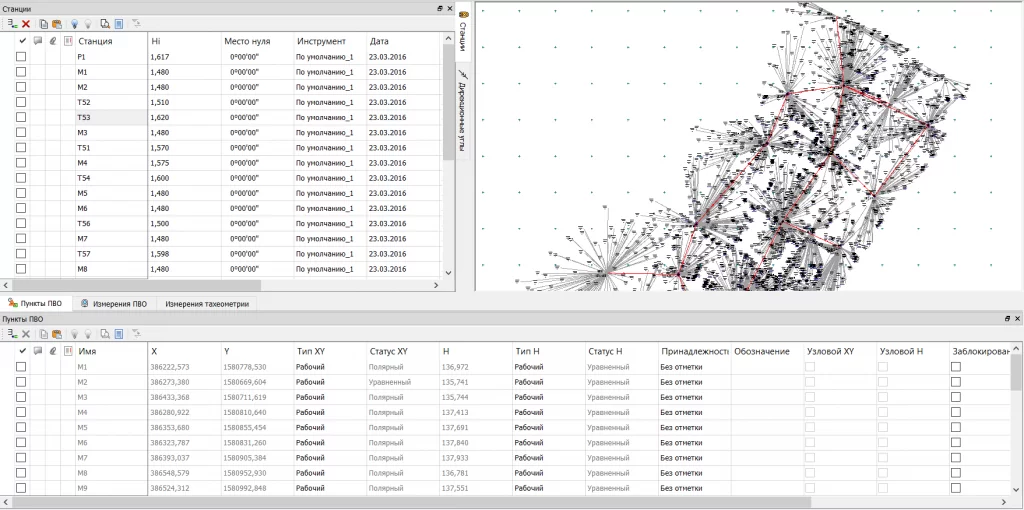

Обработка геодезических измерений

После импорта измерений и координат исходных пунктов проводится предварительная обработка измерений, в процессе которой вычисляются средние значения, производится их контроль на соответствие допускам, а также учитываются необходимые поправки. После этого можно переходить к уравниванию линейно-угловых измерений и ходов тригонометрического нивелирования. Так же, по мере необходимости, можно выполнить поиск грубых ошибок в измерениях.

Использование настраиваемых систем полевого кодирования позволяет упростить создание элементов ситуации – в результате обработки информации, закодированной в процессе полевых работ, точечные, линейные и площадные топографические объекты создаются автоматически.

По завершении обработки измерений можно приступать к созданию цифровой модели местности инженерного назначения, так как её основа, в виде точек, уже готова. Стоит отметить, что в случае переуравнивания измерений в любой момент можно обновить и положение точек уже созданной цифровой модели, и элементов, которые на них опираются.

Формирование цифровой модели рельефа

Основой построения поверхностей являются точки, полученные, в том числе, в результате обработки измерений, а характерные участки рельефа, такие как хребты, обрывы или откосы, как правило, выделяются структурными линиями (СЛ).

В простых ситуациях профили СЛ можно определить непосредственно при построениях в плане, задав необходимые отметки в узлах (по умолчанию они интерполируются из точек и поверхностей). При решении более сложных задач, например, моделирование вертикальных поверхностей (бордюров, подпорных стенок и т.п.), можно перейти в окно профилей. Это позволит просматривать разрезы, пересечки и развернутый план СЛ и использовать широкие возможности создания и редактирования линий профилей.

Для создания и пересоздания поверхностей предназначен всего один метод, который позволяет работать с точками и структурными линиями как всего слоя сразу, так и в интерактивно построенном контуре. В рамках этого же построения можно автоматически выделить участки с характерными формами рельефа: руководствуясь заданными диапазонами уклонов, ТИМ КРЕДО ТОПОГРАФИЯ объединит треугольники в группы и назначит им необходимый стиль отображения (горизонтали, откосы, обрывы). При необходимости стили участков можно изменить интерактивно.

Методы редактирования локальных участков триангуляции и параметров отображения поверхностей включены в состав одной команды, поэтому всегда находятся «под рукой». Это значительно упрощает достижение оптимального результата – точного воспроизведения форм рельефа и корректного отображения характерных участков.

Стоит также отметить, что подсистема запоминает, в каком слое находится поверхность, и больше не требует выбора слоя. При этом и видимость всех необходимых для работы элементов модели (вершины, ребра, контуры, участки без поверхности) включается автоматически при активизации команд работы с поверхностями.

Проанализировать созданную модель рельефа можно как по данным плана, в том числе и в трехмерном изображении, так и построив сечения в произвольных местах.

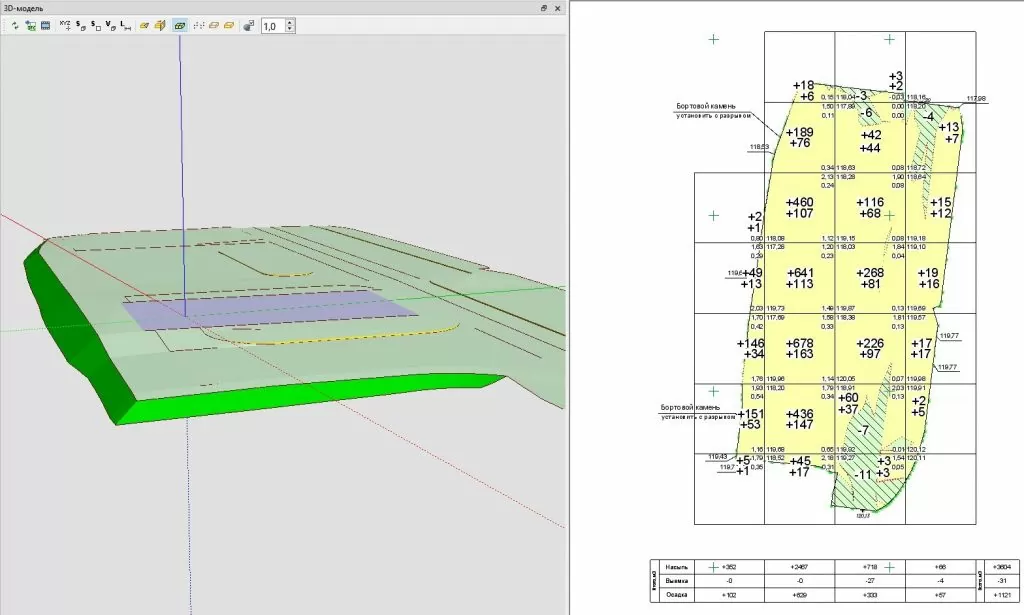

Расчет объемов земляных масс

Одной из стандартных задач использования цифровой модели рельефа является подсчет объемов между поверхностями, а также ведение календарных графиков добычи и хранения сырья, строительных материалов и выпуск текстовых и графических материалов по результатам. Такой функционал присутствует в ТИМ КРЕДО ИЗЫСКАНИЯ. При этом пользователь может посчитать объемы не только относительно поверхностей, но и с учетом облаков точек. По итогам расчета могут быть сформированы как необходимые выходные документы, так и трехмерная модель, отражающая «тело» расчета.

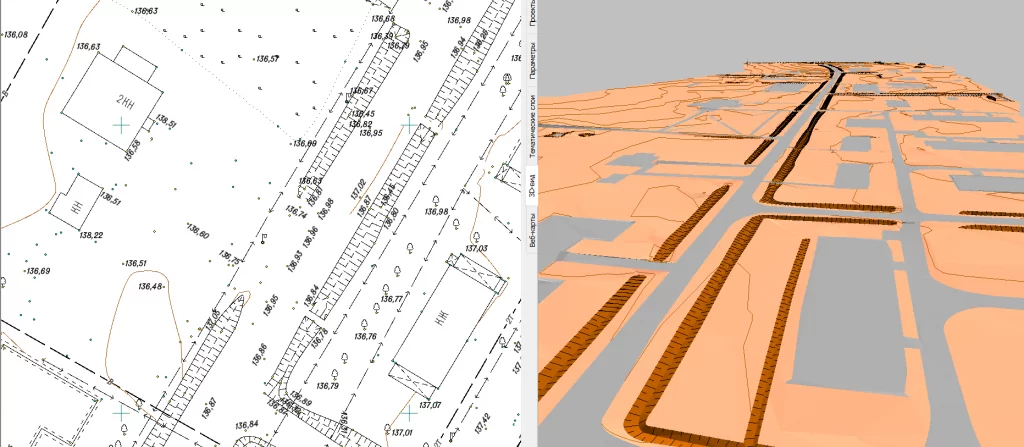

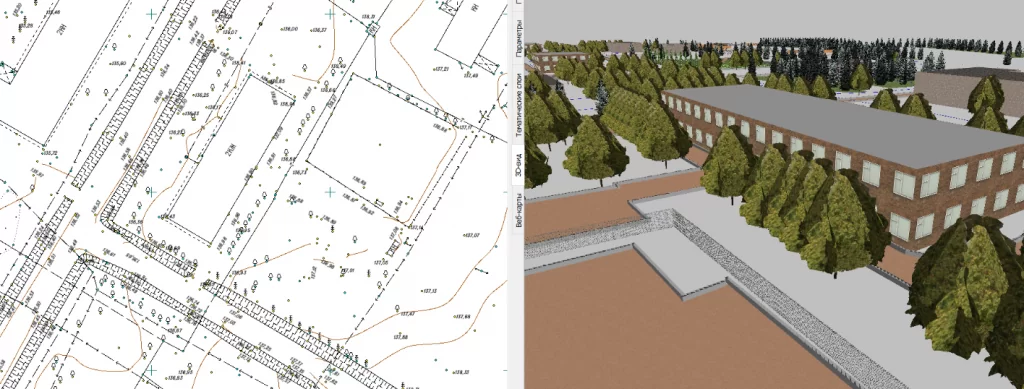

Формирование цифровой модели ситуации

Цифровая модель ситуации (ЦМС) представляет собой совокупность точечных, линейных и площадных топографических объектов, заданных координатами принадлежащих им точек и семантической информацией в виде настраиваемого перечня характеристик (свойств). Все объекты отображаются на плане соответствующими его масштабу условными знаками и необходимыми подписями, соответствующими внесенным атрибутивным свойствам. Однако используя ТИМ КРЕДО ИЗЫСКАНИЯ, пользователь формирует не только качественный электронный топоплан, но и получает полноценную информационную модель местности. Благодаря гибкому классификатору, каждый из объектов обладает не только отображением в различных проекциях (на плане, на профиле), редактируемым набором атрибутивной информации, но и одним или несколькими вариантами отображения в 3D, причем все эти параметры связаны друг с другом. Богатые возможности координатной геометрии позволяют стандартными методами формировать модели как природных (растительность) объектов, так и искусственных – коммуникации, здания и сооружения, дороги и пр.

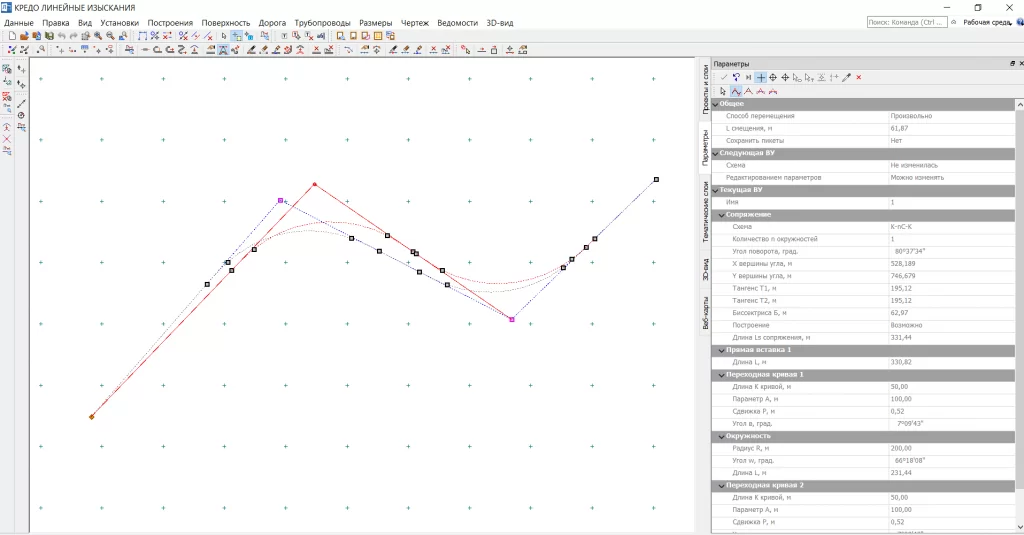

Трассирование линейных сооружений

В ТИМ КРЕДО ИЗЫСКАНИЯ реализована возможность интерактивного создания и редактирования трасс с использованием различных методов трассирования, в том числе с применением полевых материалов. Проложение трасс в стесненных и сложных условиях, например, в горной местности или при реконструкции дорог. Возможность создания политрасс. Разбивка пикетажа, в том числе с использованием «рубленых» пикетов различных видов. Создание и редактирование углов поворота закруглений трасс. Возможность разделения и объединения вершин углов.

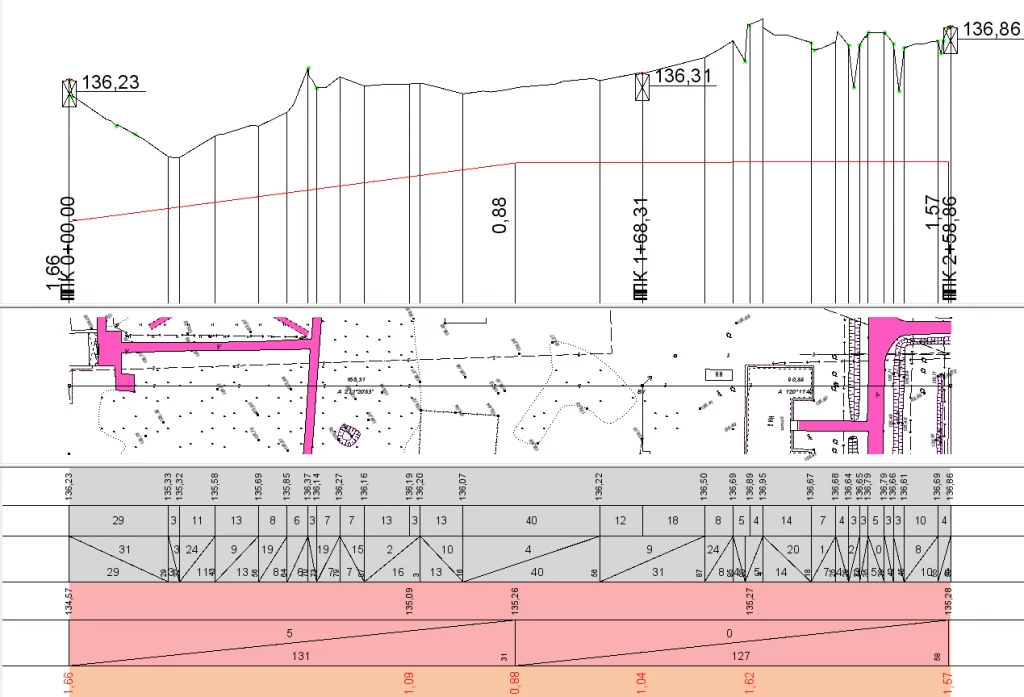

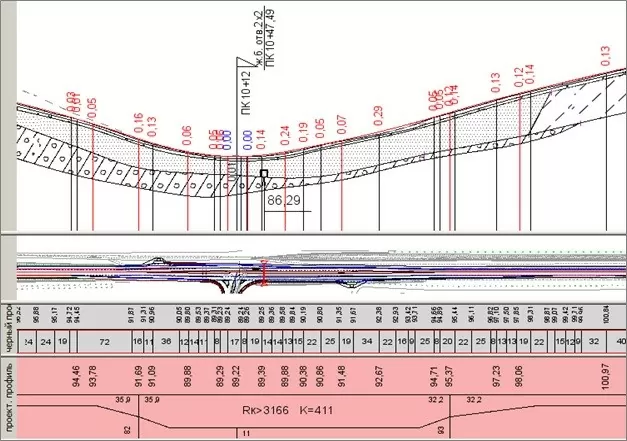

Работа с продольными и поперечными профилями

В подсистеме создаются продольные и поперечные профили по линейным сооружениям. Все коммуникации и другие объекты, которые попадают в сечение, автоматически выводятся в окне профиля.

Кроме того, существует возможность задать разные виды продольных профилей (черный профиль, линия быта, профиль дополнительной поверхности и вспомогательный профиль).

При необходимости можно создавать и профили линейных объектов, используя различные способы: интерполяцией данных, с постоянным уклоном, по заданной отметке.

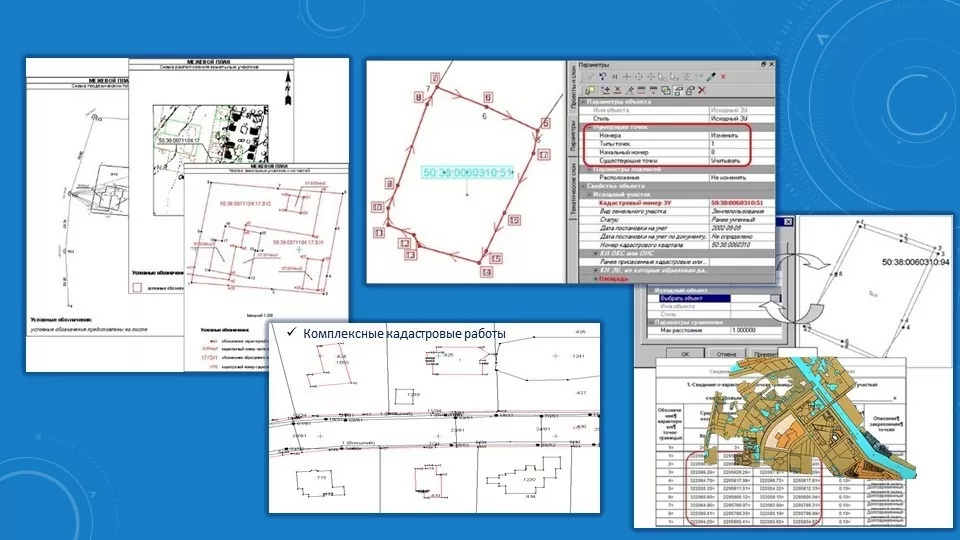

Формирование модели землеустройства

Задачи формирования цифровой модели землеустройства так же решены в ТИМ КРЕДО ИЗЫСКАНИЯ. В рамках формирования и выпуска документов, необходимых для кадастрового учета объектов недвижимости ТИМ КРЕДО позволяет:

• Выпускать основные документы, необходимые для кадастрового учета объектов недвижимости и землеустройства, включающие текстовую и графическую части (чертежи и схемы) межевого плана, технических планов, проекта межевания и карты (плана);
• Подготавливать документы в электронной форме – XML-файлы и вложения, предоставляемые в орган кадастрового учета.

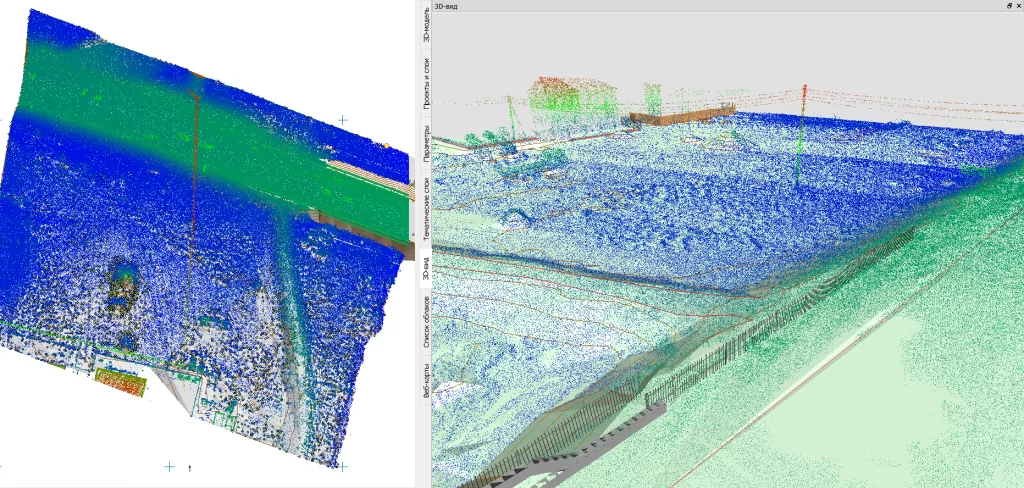

Работа с облаками точек

В подсистеме реализован импорт облаков точек в форматах LAS, CPC, TXT. Облако точек, полученное, например, при наземном или воздушном лазерном сканировании, при фотограмметрической обработке материалов фотосъемки, можно импортировать в подсистему, использовать для создания собственных облаков точек и затем учитывать точки облака в различных построениях.

Количество точек, с которым может работать подсистема, достигает нескольких миллиардов.

На основе исходного облака пользователь может создавать собственные облака точек путем экспорта групп классифицированных сканером точек, выделением рельефных точек или прореживанием по заданным параметрам (с сохранением характерных форм рельефа). Файл исходного облака всегда остается неизменным.

Точки всех загруженных видимых облаков отображаются в 3D-виде.

По точкам облака можно создать рельефные точки, а также выполнить различные построения в окне плана. Редактировать точки облака нельзя, за исключением управления их отображением (размером и цветом).

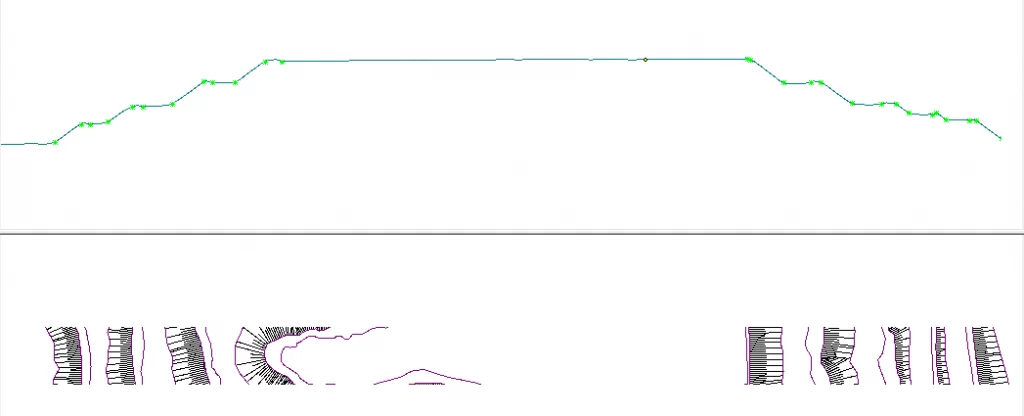

По облакам строится линия разреза, которая представляет собой графическую маску, аналогичную разрезу поверхности. По маске разреза облака можно создать черный продольный профиль и черный поперечный профиль.

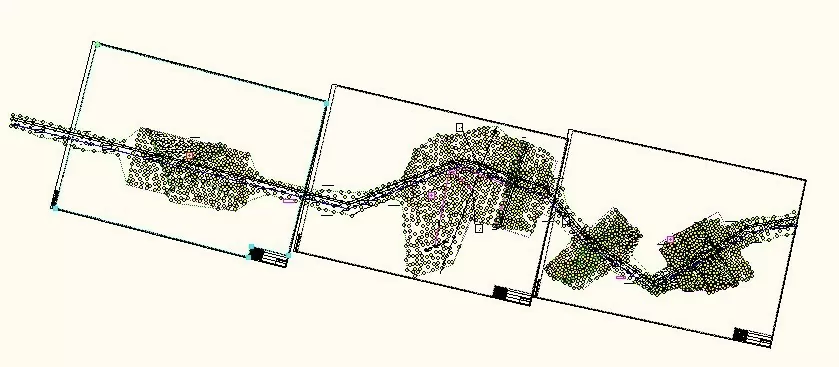

Выходные графические документы

По итогам работы с ТИМ КРЕДО ИЗЫСКАНИЯ можно выпустить все необходимые выходные документы – чертежи плана и профиля, планшеты, ведомости в соответствии с нормативными требованиями.

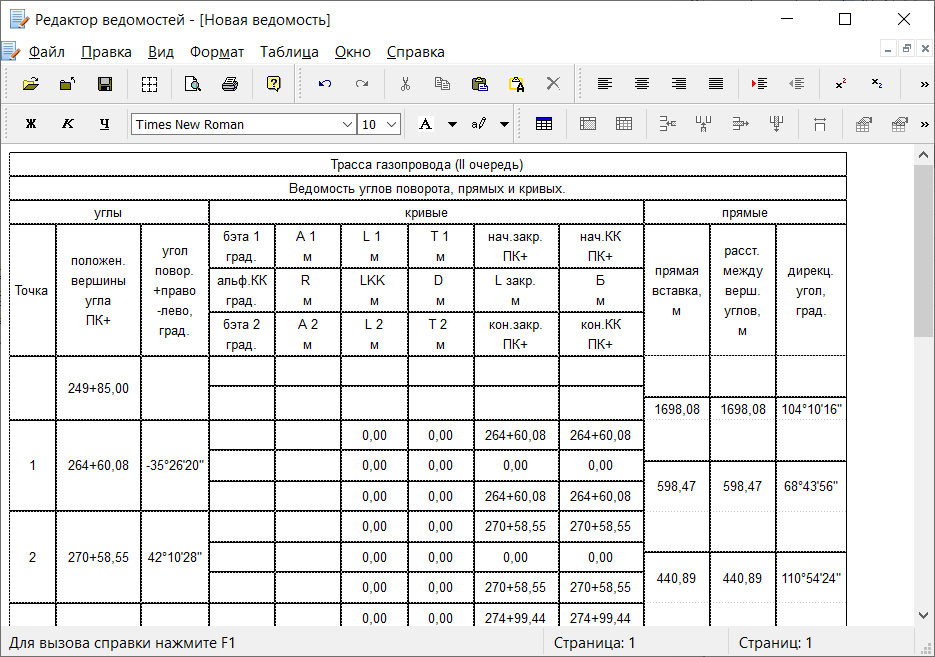

Есть возможность формировать ведомости как на основе электронных топопланов (ведомости геометрии плана или профиля трасс, ведомости семантических свойств, ведомости пересекаемых объектов и пр.), так и по трехмерной модели непосредственно (поиск коллизий, объемы и площади трехмерных элементов и так далее).

ОБРАБОТКА ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИХ ИЗЫСКАНИЙ

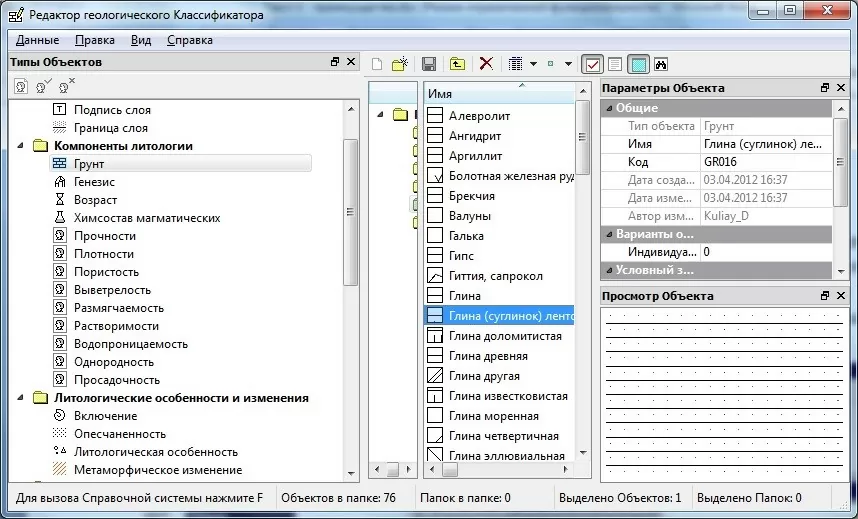

Классификаторы данных

С ТИМ КРЕДО ИЗЫСКАНИЯ поставляется библиотека геологических данных различных типов, описывающих стратиграфические, генетические, литологические и другие свойства объектов геологических изысканий, а также общие разделяемые ресурсы содержащие необходимые наборы типов линий, штриховок, шаблонов чертежей и ведомостей необходимых для формирования инженерно-геологического отчета.

В любой из библиотек можно создавать новые или корректировать существующие элементы согласно стандартам предприятия. Для этих целей в подсистему встроены интуитивно понятные редакторы. А с помощью Редактора геологического Классификатора пользователю предоставляется возможность создания и собственных типов данных.

Использование библиотек повышает скорость и результативность работы инженера, избавляя его от кропотливого, монотонного труда при наполнении цифровой модели разнообразной информацией и при оформлении выходных документов. Гарантируется соответствие данных библиотек актуальным отечественным нормативным документам.

Ввод (импорт) исходных данных

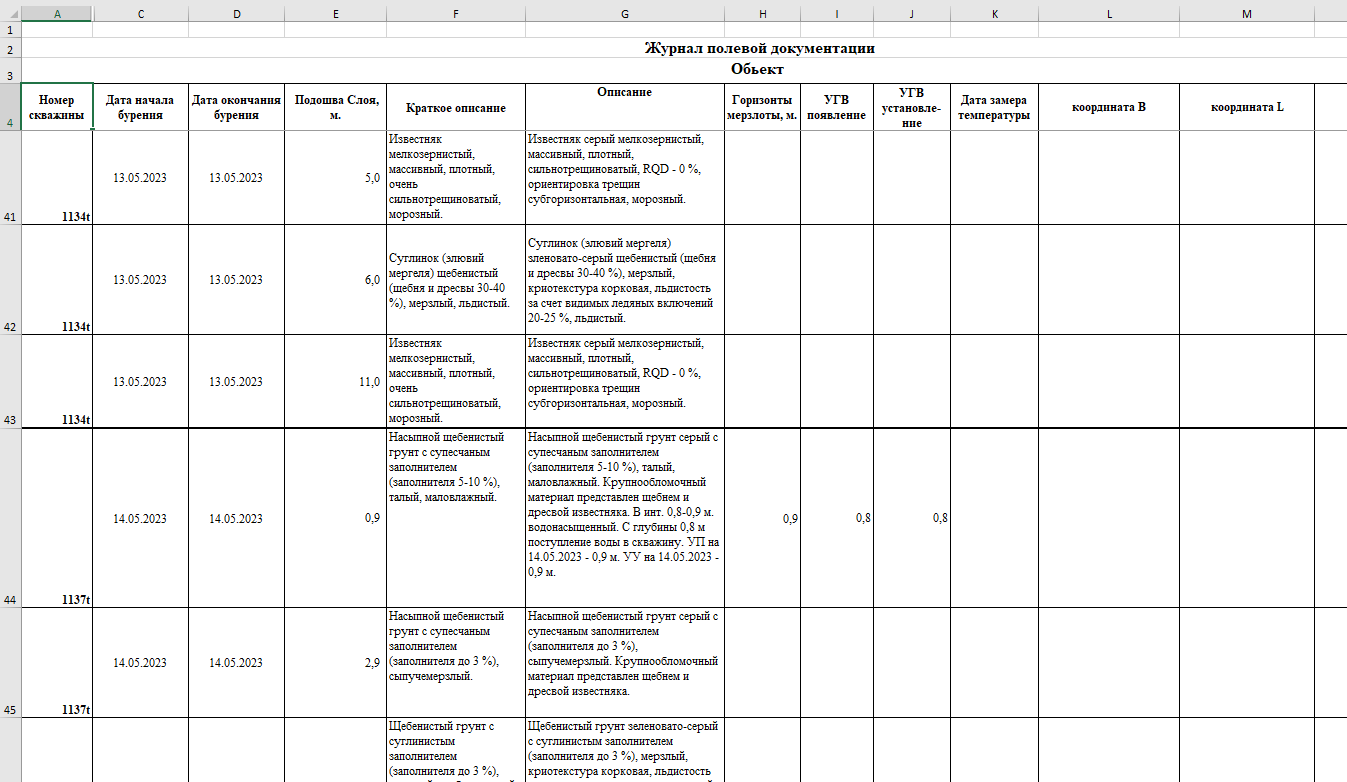

ТИМ КРЕДО ИЗЫСКАНИЯ предусматривает возможность работы с различными типами исходных данных:

• геологическими скважинами,
• списками грунтов,
• ведомостями физико-механических характеристик,
• различными топоосновами,
• данными картографических веб-сервисов.

В совокупности это позволяет сформировать полноценную цифровую модель местности с учетом геологического строения. Данные можно вводить как в обычном режиме, так и использовать импорт табличных файлов буровых журналов, каталогов координат скважин, лабораторных ведомостей.

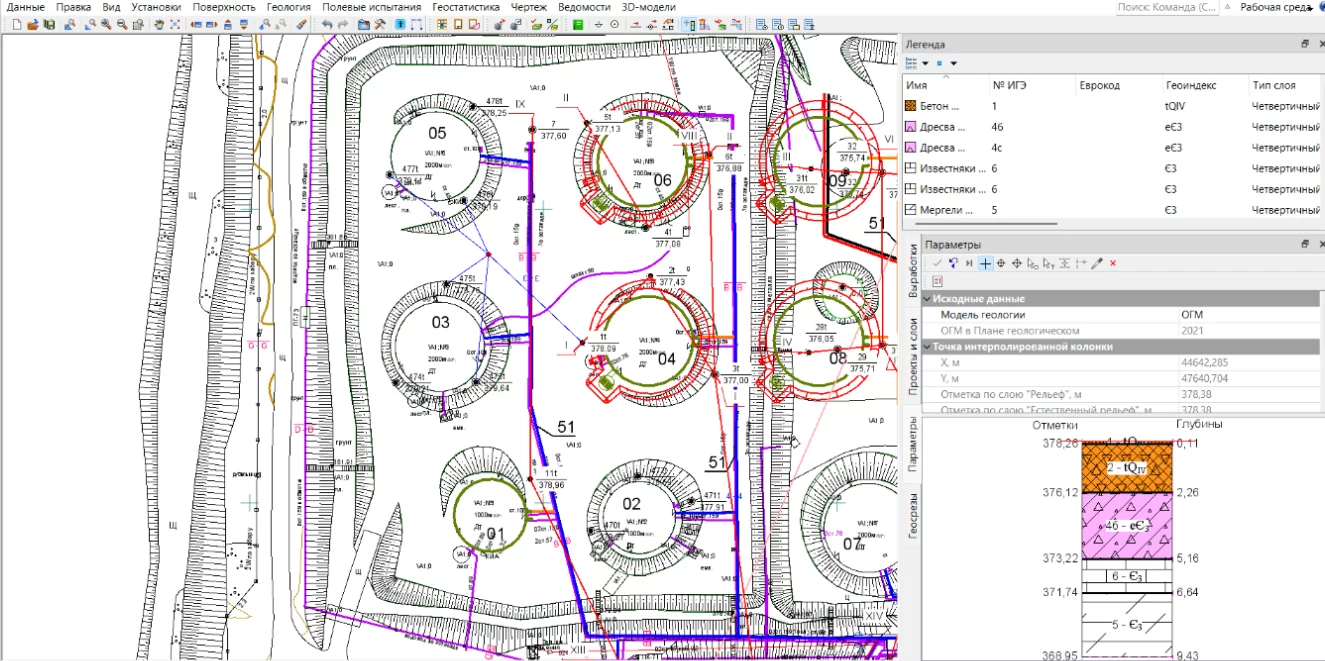

При формировании схемы выработок пользователь может использовать различные варианты привязки скважин:

• по координатам на плане,
• по пикетажу в привязке к трассам линейных объектов,
• по существующим ситуационным объектам,
• создавать выработки непосредственно по данным бурения на объекте или использовать архивные данные.

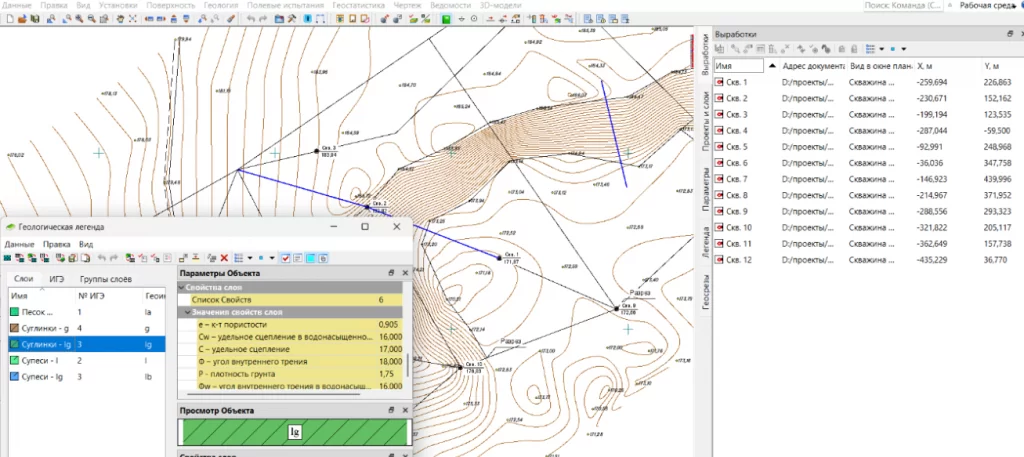

Списки грунтов (геологическая легенда) можно создавать для каждого отдельного объекта, либо формировать глобальный список грунтов, специфичных для региона или соответствующих принятому в организации классификатору, и использовать его при работе с различными проектами. При этом у пользователя в любой момент остается возможность редактирования/удаления/добавления любых элементов геологической легенды.

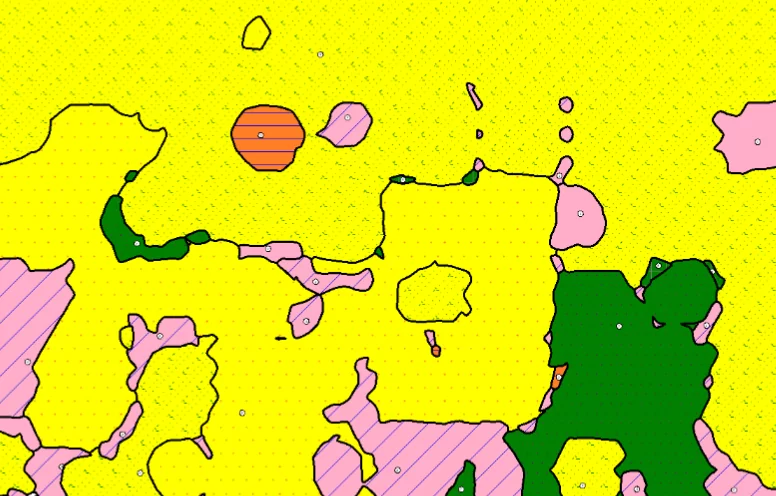

При наличии топографического плана появляется возможность сформировать более корректную геологическую модель местности и автоматизировать многие этапы работы, например, автоматически определить абсолютные отметки скважин. Специалист может подгружать готовые ЦММ созданные в ТИМ КРЕДО (или в других форматах принятых в САПР и ГИС) , а может формировать их непосредственно в ТИМ КРЕДО ИЗЫСКАНИЯ на основе такой информации, как растровые картматериалы, каталоги точек и т.д.

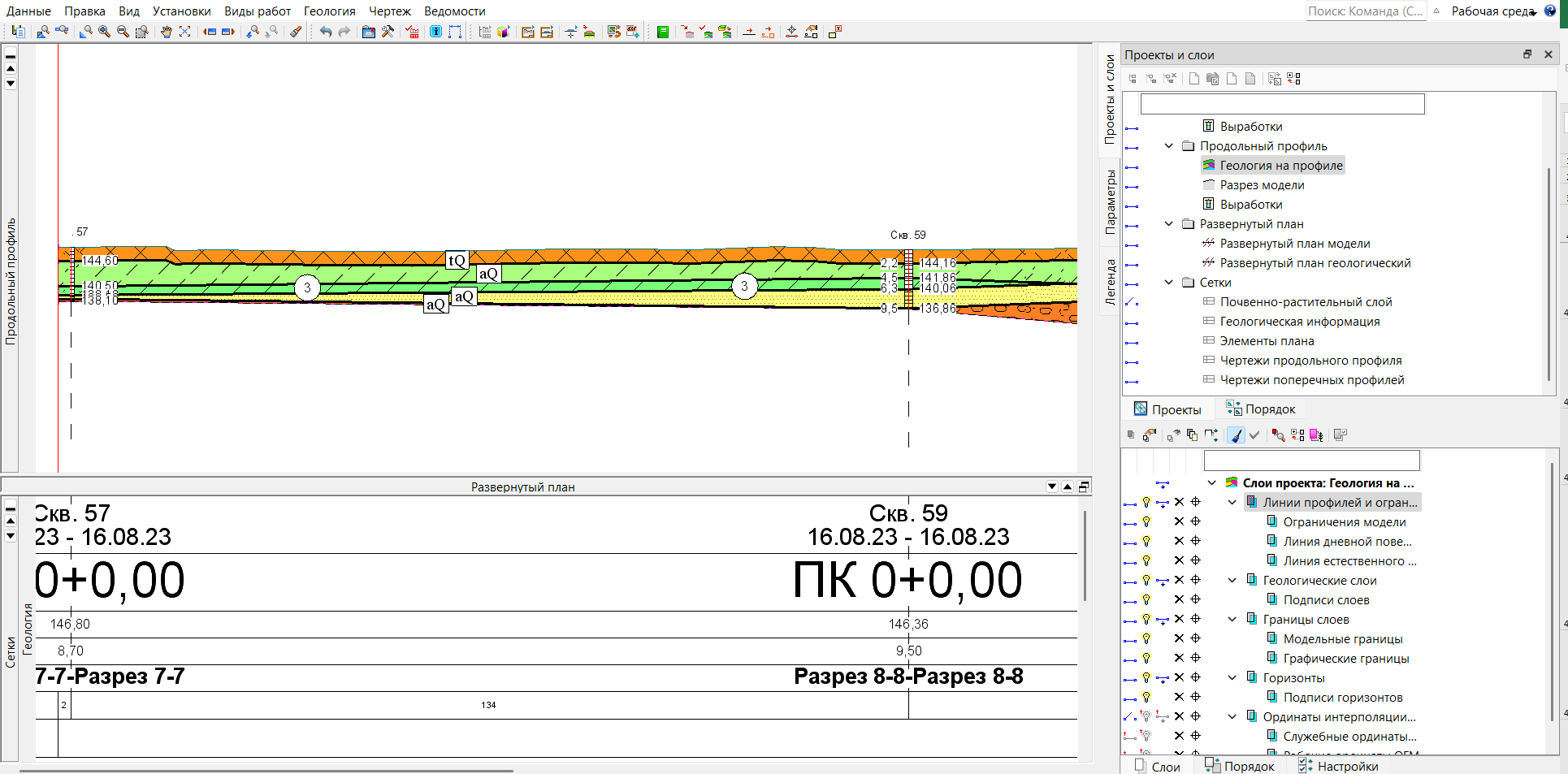

Создание и выпуск чертежей КФМ, инженерно-геологических разрезов, продольных и поперечных профилей, колонок скважин

Различные методы построения и редактирования предназначены для формирования модели геологического строения как в ручном, так и в автоматическом режиме. Структура данных ТИМ КРЕДО ИЗЫСКАНИЯ позволяет создавать разные варианты геологических моделей и получать чертежи из них на одних исходных данных (с различным видом отображения в любом масштабе), и комбинировать их с помощью широкого набора настроек оформления разрезов.

Так, пользователь может использовать различные привязки скважин (по координатам, по пикетам, по существующим ситуационным объектам и т.д.), создавать выработки непосредственно по данным бурения на объекте или использовать архивные данные.

Списки грунтов можно создавать для каждого отдельного объекта либо формировать глобальный список грунтов, специфичных для региона или соответствующих принятому в организации классификатору.

Пространственную геологическую модель можно просмотреть в любой точке местности и по любой линии площадки или полосы изысканий.

На основании данных сформированных пространственных моделей пользователь может выпустить произвольное количество чертежей плана и профиля. Оформление выходных графических материалов осуществляется с помощью шаблонов, которые пользователь может настроить в соответствии с требованиями конкретной организации.

Подготовка геологических моделей для использования в других подсистемах ТИМ КРЕДО

Качественное проектное решение невозможно без геологических данных. Информация, подготовленная в ТИМ КРЕДО ИЗЫСКАНИЯ, используется в ТИМ КРЕДО ПРОЕКТИРОВАНИЕ и сторонних системах для обеспечения целостности цифровой модели местности инженерного назначения.

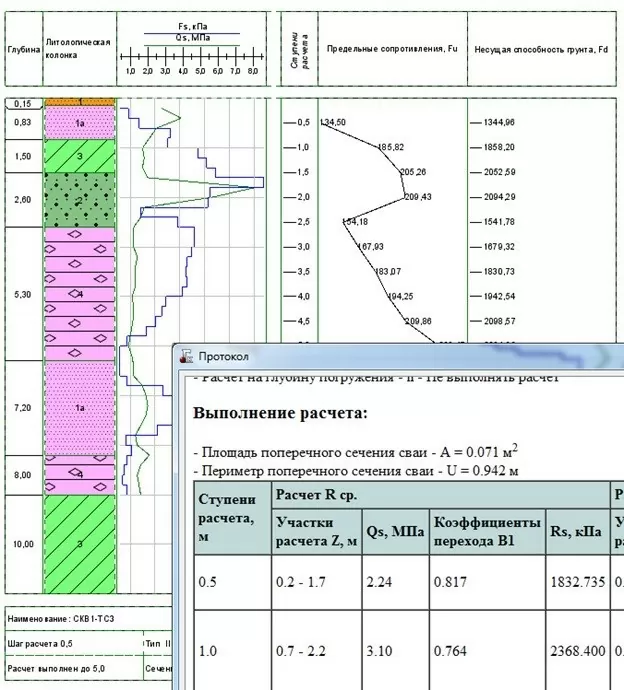

Расчет несущей способности грунтов

В подсистеме реализован механизм расчета несущей способности грунтов по алгоритмам СП-24-13330-2011 и П2-2000 к СНБ 5.01.01-99. Расчет проводится по данным статического или динамического зондирования грунтов. В параметрах расчета пользователь может определить тип сваи, вид нагрузки, глубину и шаг расчета. Кроме того, в подсистему внесены все гостированные таблицы переходных коэффициентов и доступны для редактирования пользователем. Результатом расчета является протокол расчета и чертеж колонки с данными расчета.

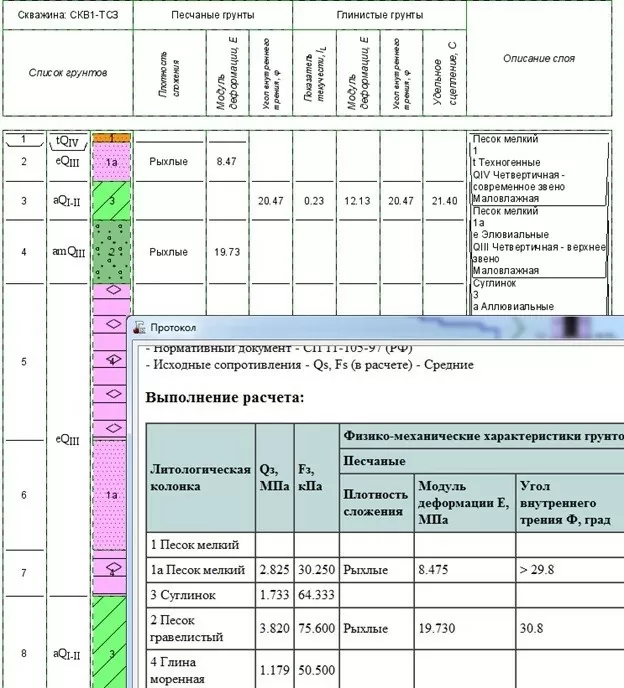

Расчет физико-механических свойств грунтов (по данным зондирования)

На основании данных по геологическим колонкам и серий замеров пользователь может получить значения физико-механических свойств грунтов по алгоритмам СП 11-105-97 и ТКП 45-5.01-17. По результатам расчета, в зависимости от используемых серий замеров и выбранных типов грунтов, формируется набор значений свойств согласно таблицам нормативных документов. Все настройки и таблицы соответствия доступны для редактирования. Данные расчета можно сохранить как приложение к отчету или выпустить в виде чертежа.

ТИМ КРЕДО ИЗЫСКАНИЯ позволяет выполнять обработку как первичных лабораторных данных (ввод данных по бюксам, массы сит), так и импорт в систему любых созданных таблиц с физико-механическими свойствами грунтов.

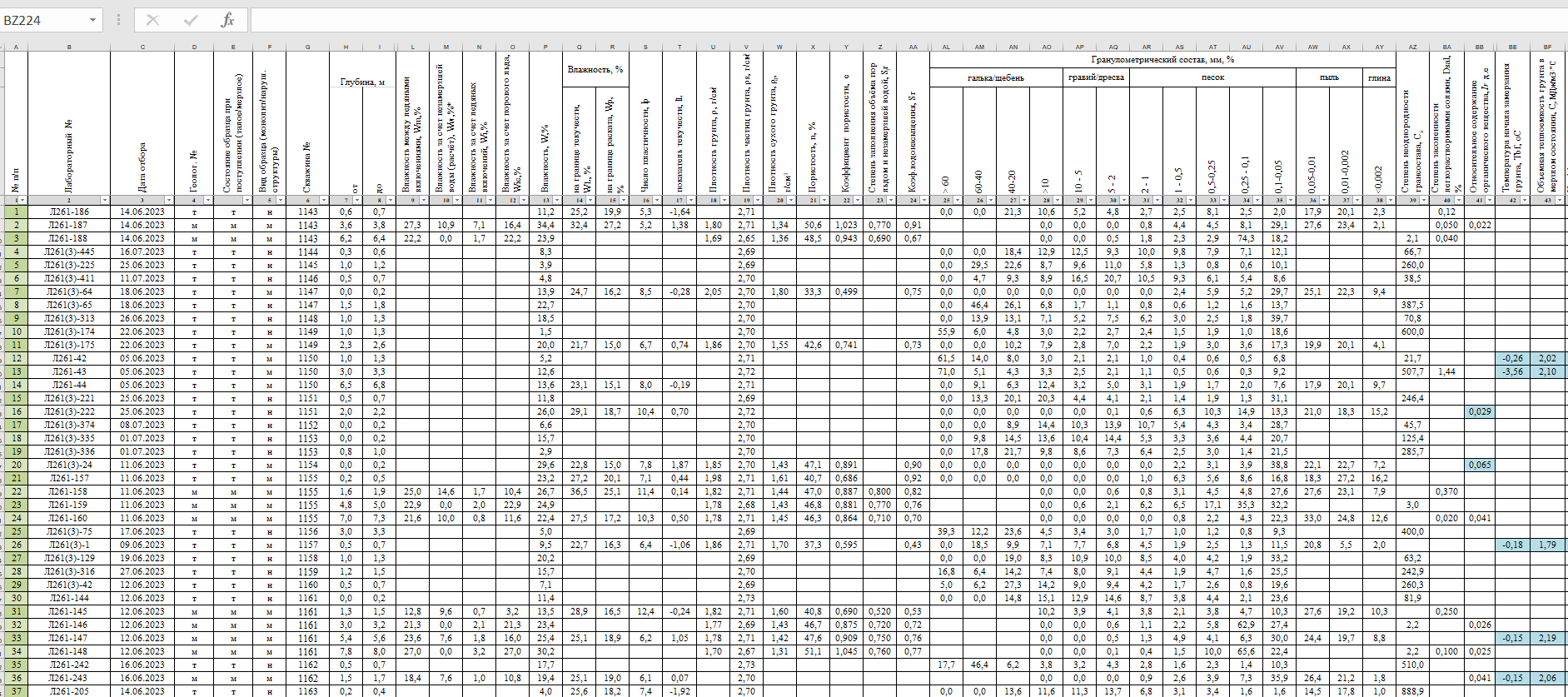

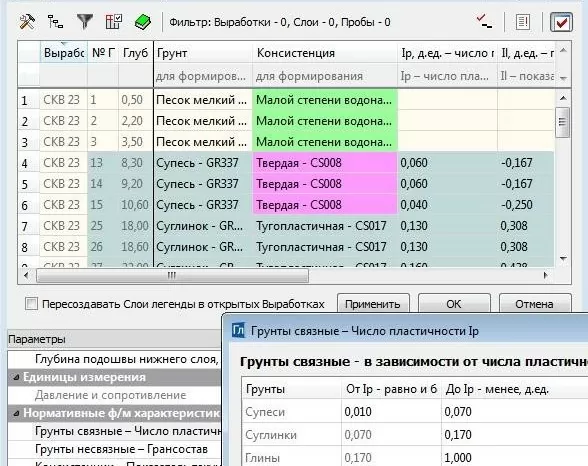

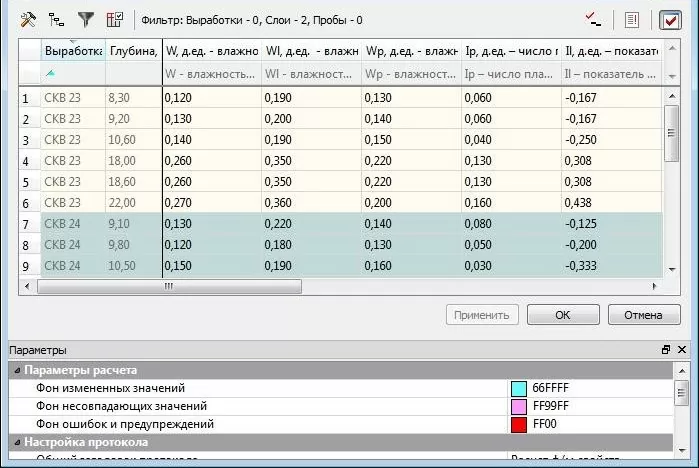

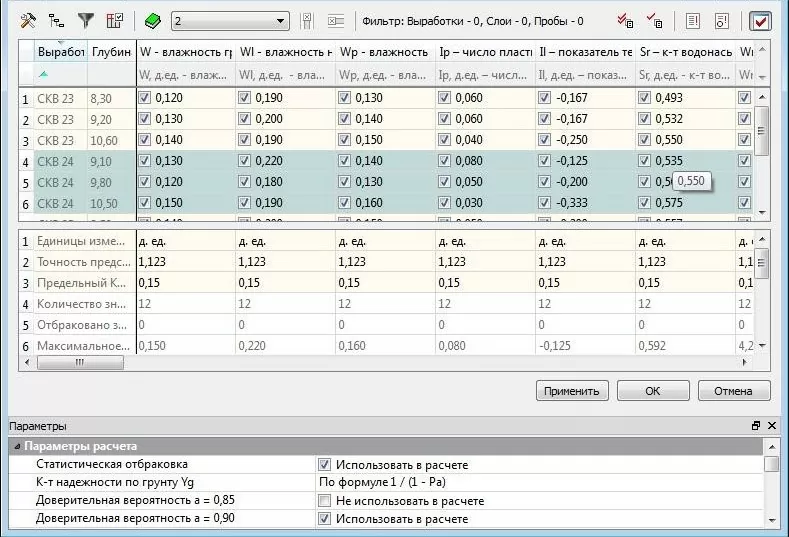

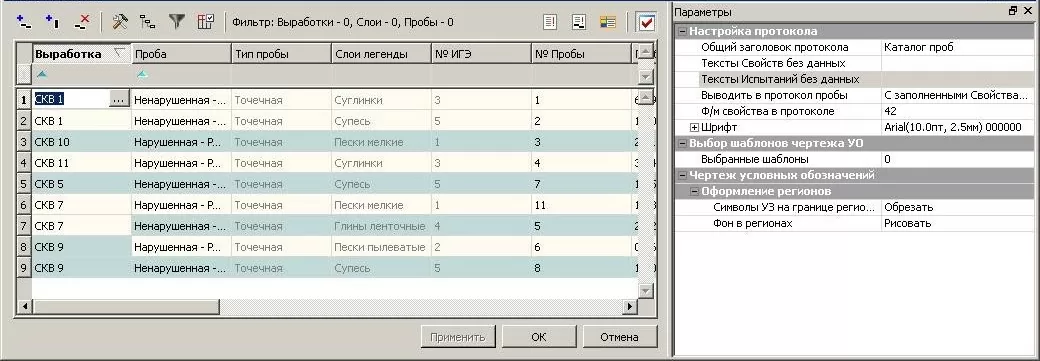

Таблица проб

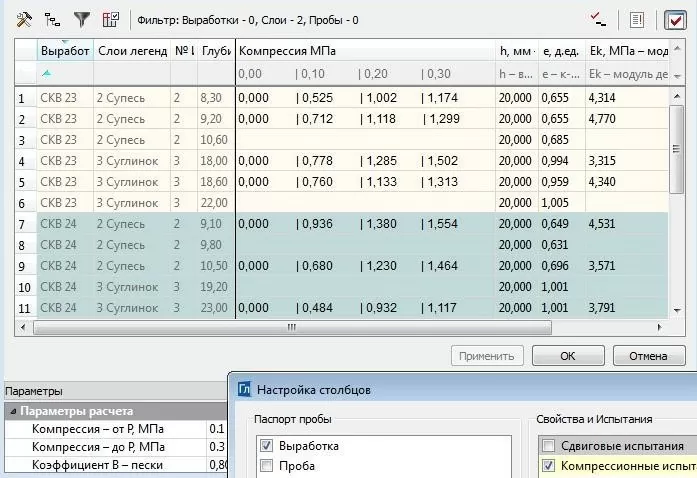

Таблица проб предназначена для работы с пробами выработок активного плана геологического формирования реестра проб: создания, редактирования, удаления, формирования паспорта проб и чертежа условных обозначений.

Каждая строка таблицы – это проба со своими характеристиками. Таблица делится на две части:

• Паспортные данные – номер пробы, выработка, глубина отбора и т.д.;
• Свойства и испытания – это собственно те свойства и испытания, которые назначены данному типу пробы в геоклассификаторе.

Кроме того, в окне присутствует панель параметров, в которой выполняются настройки отображения информации в протоколе, выбор шаблона чертежа условных обозначений.

Работа в таком табличном представлении позволяет формировать необходимый список проб со своими свойствами и испытаниями и настраивать удобный вид представления такого списка.

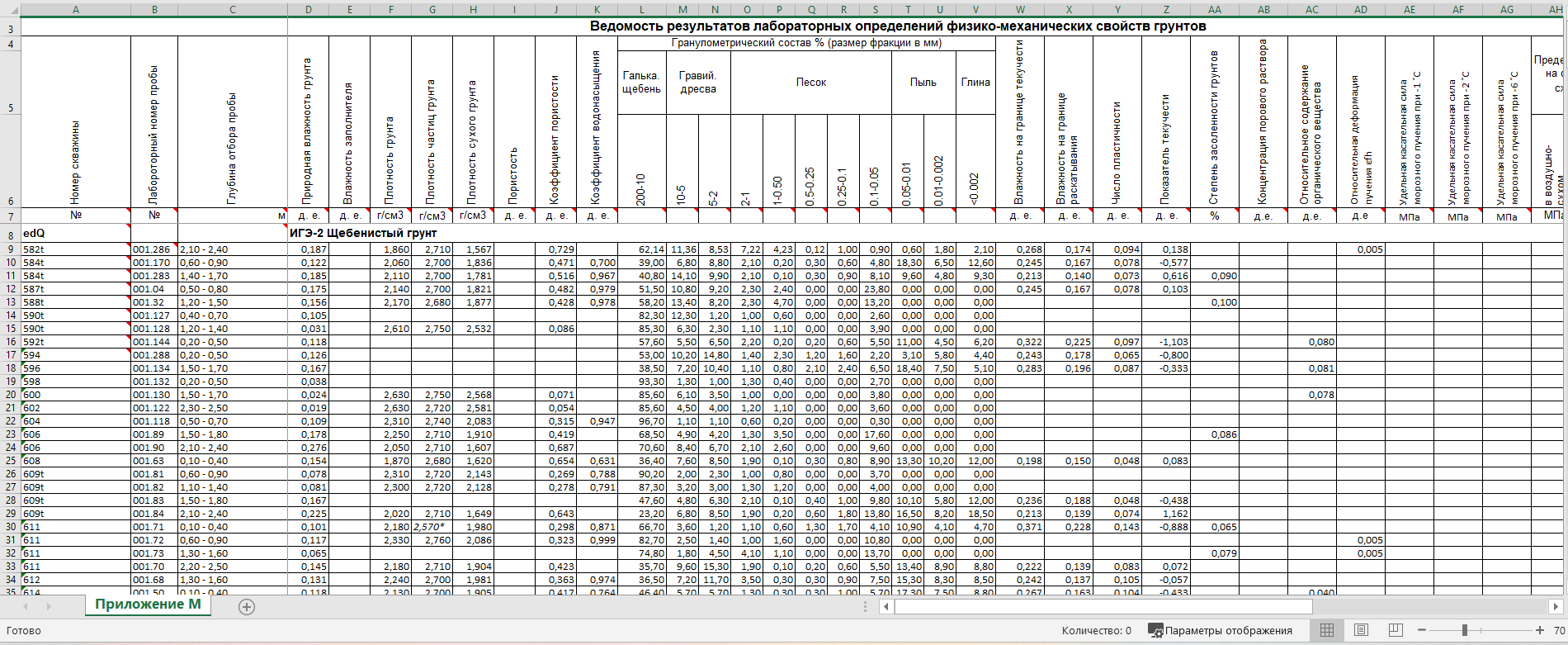

Расчеты физико-механических свойств грунтов

В ТИМ КРЕДО ИЗЫСКАНИЯ реализованы расчеты физико-механических свойств по исходным данным опробования (команда Расчеты ф/м свойств) и испытаний (команда Расчеты испытаний).

По исходным свойствам подсистема рассчитает весь необходимый набор характеристик дисперсных талых, мерзлых и скальных грунтов. Пользователь может настроить необходимый набор свойств для определения.

В расчете по данным испытаний проб пользователь может обработать сдвиговые и компрессионные испытания и получить механические характеристики грунтов.

Выделение слоев геологической легенды

ТИМ КРЕДО ИЗЫСКАНИЯ позволяет определить номенклатуру грунта по рассчитанным физико-механическим характеристикам согласно ГОСТу 25100 и объединить полученные грунты в инженерно-геологические элементы.

Пользователь может настраивать количество параметров, влияющих на выделение грунта в самостоятельный ИГЭ, и редактировать диапазоны значений для каждого параметра. По результатам автоматического выделения специалист может внести свои правки в сформированную геологическую легенду.

Созданные (или измененные) геологические слои могут быть автоматически внесены в исходные скважины, что позволяет быстро редактировать предварительную геологическую модель в соответствии с результатами лабораторных исследований.

Нормативные и расчетные характеристики

ТИМ КРЕДО ИЗЫСКАНИЯ позволяет обрабатывать статистическую информацию по любым свойствам выделенных ИГЭ и определять нормативные и расчетные значения, а также оформление любого выходного шаблона нормативных и расчетных свойств грунтов.

Расчет может проводиться как для отдельно выбранного ИГЭ, так и для всех элементов на объекте.

Пользователь может выбирать различные доверительные вероятности для определения расчетных значений, настраивать максимально допустимый коэффициент вариации, проводить отбраковку проб и отдельных значений. По результатам расчетов выводятся протоколы различного формата.

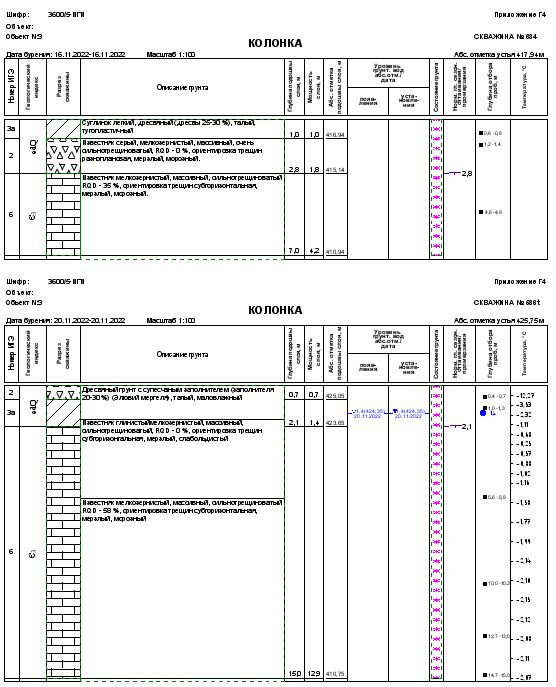

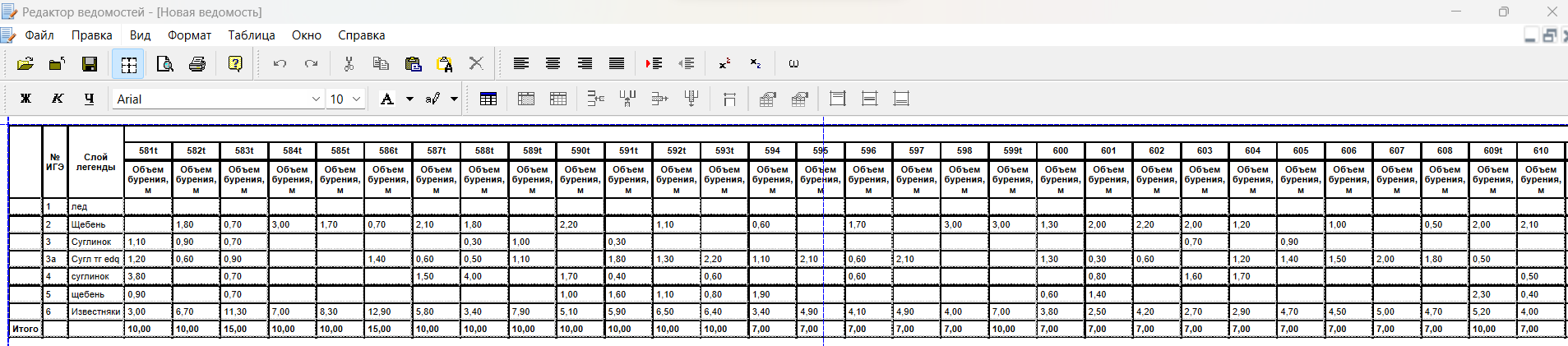

Чертеж и ведомости

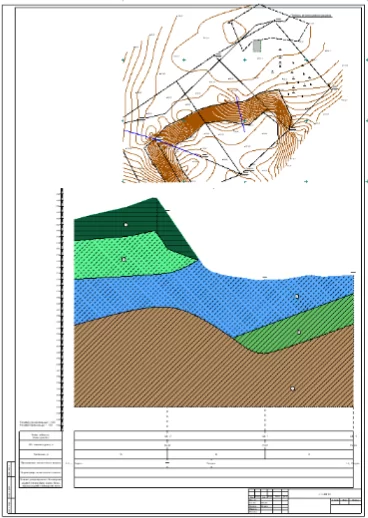

ТИМ КРЕДО ИЗЫСКАНИЯ позволяет выпускать чертежи схем расположения выработок и разрезов. Чертеж можно распечатать или сохранить в файле формата DXF.

Результаты работы в подсистеме могут быть оформлены в виде каталога выработок различных форматов и ряда ведомостей или чертежей условных обозначений: грунтов, опробований, литологических особенностей и других.  Есть возможность настройки собственных ведомостей.

Объёмная геологическая модель (ОГМ)

В ТИМ КРЕДО ИЗЫСКАНИЯ создается объемная геологическая модель, причем при ее формировании автоматически учитываются все введенные данные. ОГМ предназначена для моделирования геологического строения на всей площадке (по скважинам) и позволяет интерполировать его в произвольной точке.

Объемная геологическая модель является одним из способов ТИМ КРЕДО ИЗЫСКАНИЯ проанализировать геологическое строение местности. Одним из инструментов такого анализа являются геосрезы. Формируются они по различным параметрам: на заданной глубине, по указанному слою, по поверхности грунтовых вод и т.д. Геосрезы могут заполняться условными обозначениями грунтов или изолиниями, характеризующими глубины, отметки или мощности указанных грунтов и горизонтов.

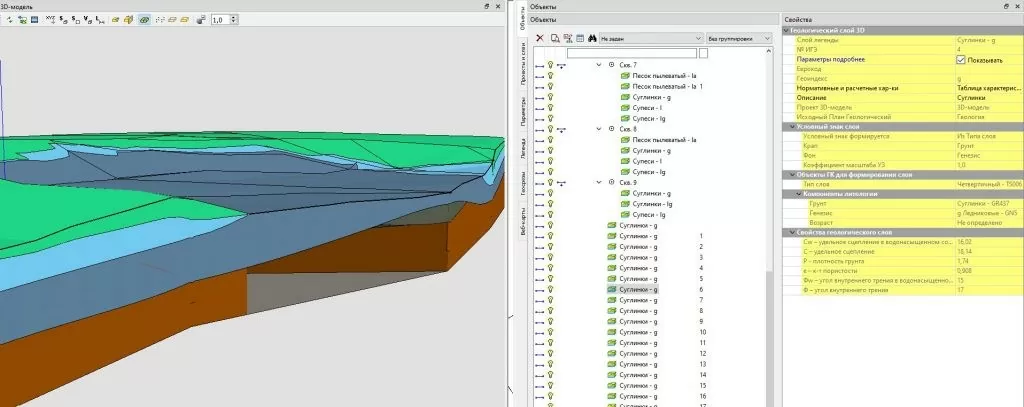

Твердотельная геологическая модель

Наиболее зрелищным и удобным инструментом для оценки реального геологического строения местности является формирование проекта 3D-геологии. При этом специалист может видеть положение грунтов в разрезах и поверхностях, взаимное расположение скважин и поведение уровней грунтовых вод. Формирование такого проекта позволяет наиболее наглядно оценить преимущества созданной объемной геологической модели. После формирования 3D-модели появляется возможность интерполировать геологическое строение территории в пределах 3D-модели методом интерполированной колонки. 3D-модель можно экспортировать в формат IFC.

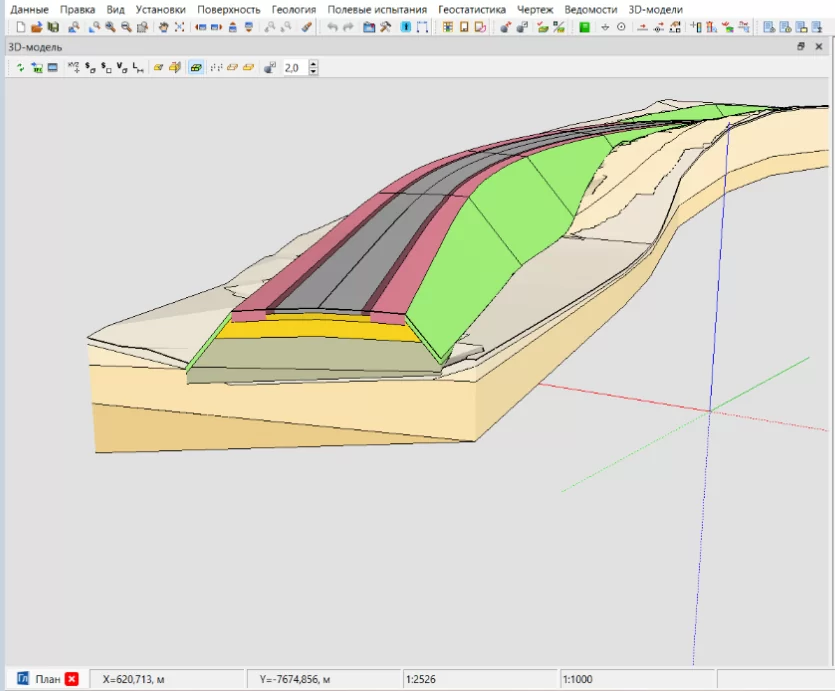

Модель существующей дороги (МСД)

Одним из видов формирования твердотельной геологической модели является модель существующей дороги (МСД).

При формировании оси существующей дороги у специалиста-геолога появляется возможность сформировать конструкции техногенного объекта (конструкции полос дороги) в плане и профиле. В ТИМ КРЕДО ИЗЫСКАНИЯ формируется геологическое строение существующей дороги. В дальнейшем проектировщики работают с 3D-моделью существующей дороги, данную 3D-модель можно экспортировать в формат IFC.

МСД может быть сформирована в различных режимах – автоматическом, ручном, а также по шаблону.

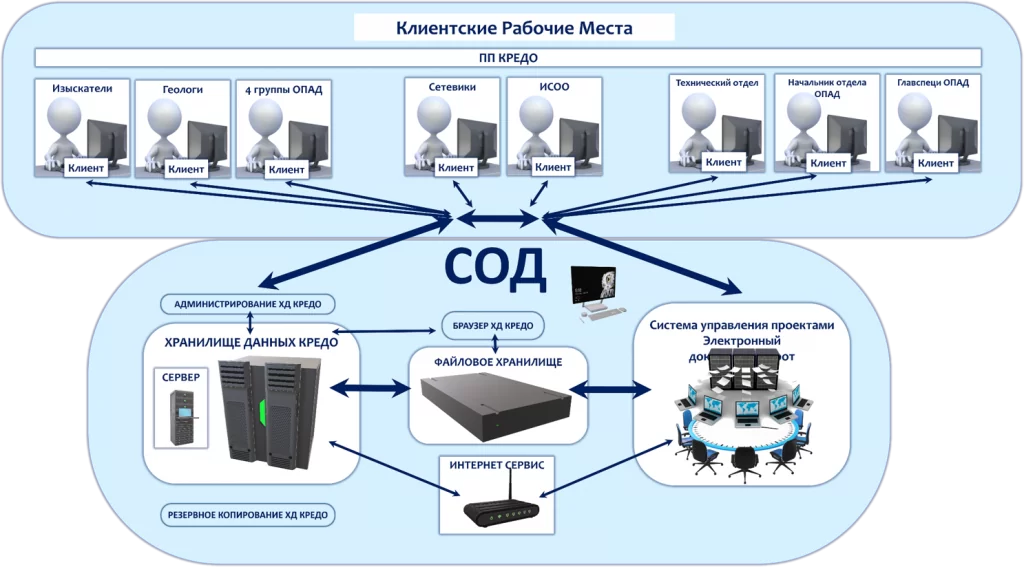

СОВМЕСТНАЯ РАБОТА НАД ПРОЕКТОМ

Все компоненты программной системы ТИМ КРЕДО позволяют работать как в локальном (с хранением дынных на локальном диске), так и в сетевом режиме с использованием Хранилища Документов. При этом вся информация хранится на серверном пространстве заказчика и посредством специальной утилиты администрирования специалистам назначаются роли и права, определяются уровни доступа, формируется график резервного копирования. Использование Хранилища Документов позволяет не только организовать совместную работу различных специалистов, но организовать оптимальным образом структуру хранения данных, настроить общие ресурсы (классификаторы, шаблоны и пр.), настроить документооборот и контроль изменений. При такой корпоративной работе сотрудники могут отслеживать реестр коллизий модели, формировать требования и замечания, контролировать их исправления.

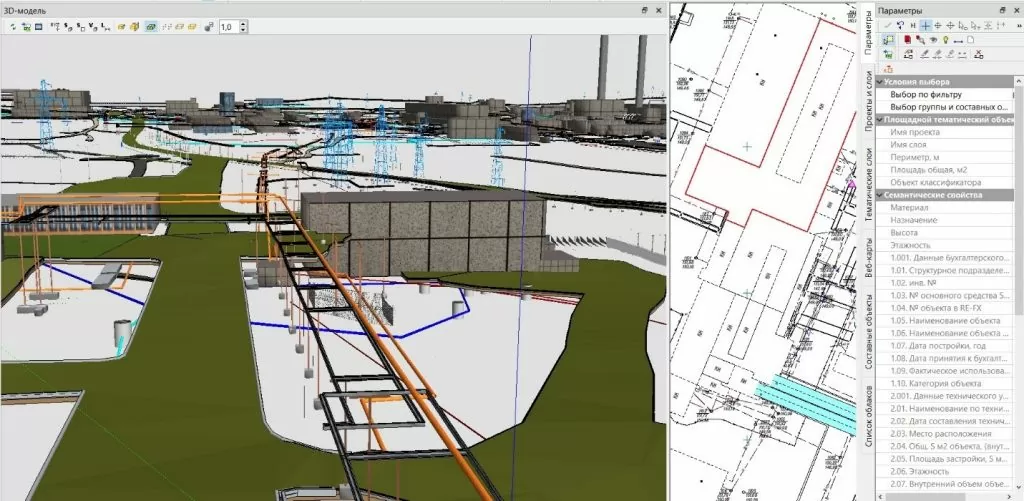

ФОРМИРОВАНИЕ СВОДНОЙ ИНФОРМАЦИОННОЙ МОДЕЛИ

В результате использования ТИМ КРЕДО ИЗЫСКАНИЯ пользователь получает сводную информационную модель местности, которая своей полнотой, точностью и составом данных удовлетворяет следующим требованиям:

• обеспечивает соответствие цифровой модели рельефа её топографической реальности;
• содержит пространственное положение модели подземных и надземных коммуникаций без дополнительных действий за приделами формирования ЦМС;
• многослойность модели местности с заданным, нужным заказчику, распределением данных по иерархически организованным слоям;
• информационная насыщенность объектов модели сведениями, необходимыми для принятия проектных решений и согласований;
• полнота использования материалов от всех разделов инженерных изысканий.

Использование таких моделей обеспечивает непрерывный цикл обработки информации об объектах капитального строительства в цепочке: изыскания, проектирование, строительство, эксплуатация.

ФОРМАТЫ ЭКСПОРТА

• Файлы формата Industry Foundation Classes (IFC).
• Файлы формата DXF, полученные экспортом данных в реальных координатах из плана, а также чертежей из чертежной модели.
• Файлы формата TороXML и CredoXML.
• Файлы формата KML, KMZ и LandXML, полученные экспортом модели по шаблонам.
• Растры форматов BMP, JPEG, TIFF, PNG, CRF, PDF.
• Проекты разных типов в форматах CPPGN, CPVOL, CPDRL, CPDRW и наборы проектов плана в формате COPLN текущей версии.
• Ведомости НТМL и RTF.
• Чертежи в виде листов чертежа или планшетов.
• Файлы формата TXT, полученные экспортом точек модели.
• Видеоролики в формате AVI.
• Файлы общих ресурсов формата DBX, используемые системами КРЕДО III.

Примечания:

Для обеспечения функционирования подсистемы требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.

Системно-технические требования

Процессор: Intel Core i3/i5/i7 или аналогичный.
ОЗУ: не менее 4 ГБ, рекомендуется 16 ГБ.
Операционная система:

• Astra Linux,
• РЕД ОС,
• ALT Linux,
• AlterOS,
• Microsoft Windows 7 x64 Service Pack 1,
• Microsoft Windows 8.1 x64,
• Microsoft Windows 10 x64 — рекомендуется,
• Microsoft Windows 11 x64.
