О продукте ТИМ КРЕДО ТРАНСФОРМ

ПРЕИМУЩЕСТВА ТИМ КРЕДО ТРАНСФОРМ

• Отсутствие ограничений по количеству и размеру обрабатываемых изображений.
• Поддержка большого количества популярных форматов растровых изображений и систем координат.
• Автоматизированная работа по привязке и трансформации планшетов и карт.
• Широкий перечень возможностей корректировки растра.
• Формирование цифровой модели местности или цифровой модели рельефа с возможностью экспорта для дальнейшей работы в популярных форматах.
• Бесшовная интеграция с другими подсистемами ТИМ КРЕДО.
• Работа системы на отечественных операционных системах.

ИСХОДНЫЕ ДАННЫЕ

Исходными данными могут быть:

• Растровые изображения схем, планов, планшетов, листов топографических карт, иные картографические материалы и цветные фотоизображения в форматах: BMP, GIF, TIFF (GeoTIFF), PNG, JPEG, JPEG2000, ECW, RSW, PRF (PHOTOMOD).
• Дополнительные файлы для работы с растрами в форматах:
  MapInfo (TAB), Worldfile (WLD, BPW, JGW, PGW, TFW, EWW), CREDO DOS (TIE), Intergraph (TIFF). Файлы с информацией о рациональных полиномиальных коэффициентах для космических снимков – RPC. Матрицы высот в форматах SRTM ASCII, GeoTIFF, MTW 2000, TXT.
• Проекты и веб-карты в форматах DXF, SHP, GeoJson, TopoXML, файлы проектов ТИМ КРЕДО (при открытии проекта будут прочитаны только поддерживаемые типы данных). Данные картографических сервисов, WMS/WFS.

ОБРАБОТКА И ТРАНСФОРМАЦИЯ РАСТРОВЫХ ИЗОБРАЖЕНИЙ

ТИМ КРЕДО ТРАНСФОРМ предлагает разнообразный функционал для обработки и трансформации в пользовательской системе координат исходных растровых изображений:

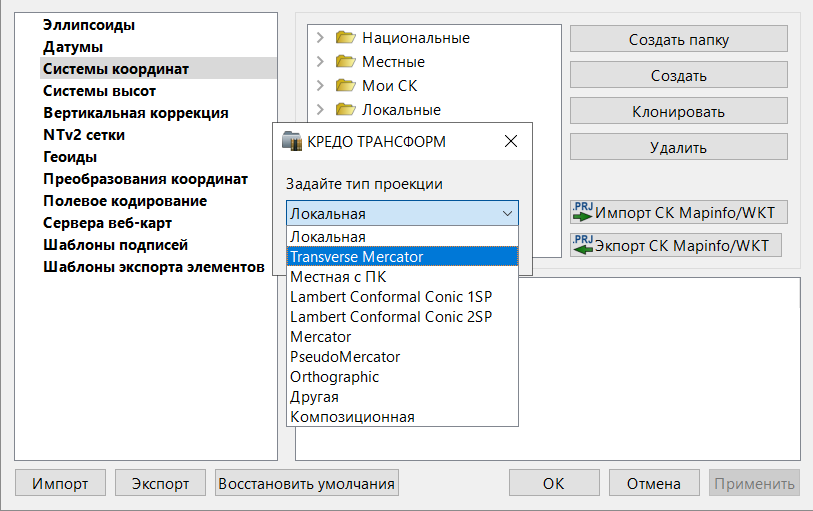

• поддержка локальной системы координат или систем координат в проекциях — Поперечно-цилиндрическая Меркатора, ПсевдоМеркатора, Коническая Ламберта, Ортографическая, Композиционная и ряда других;

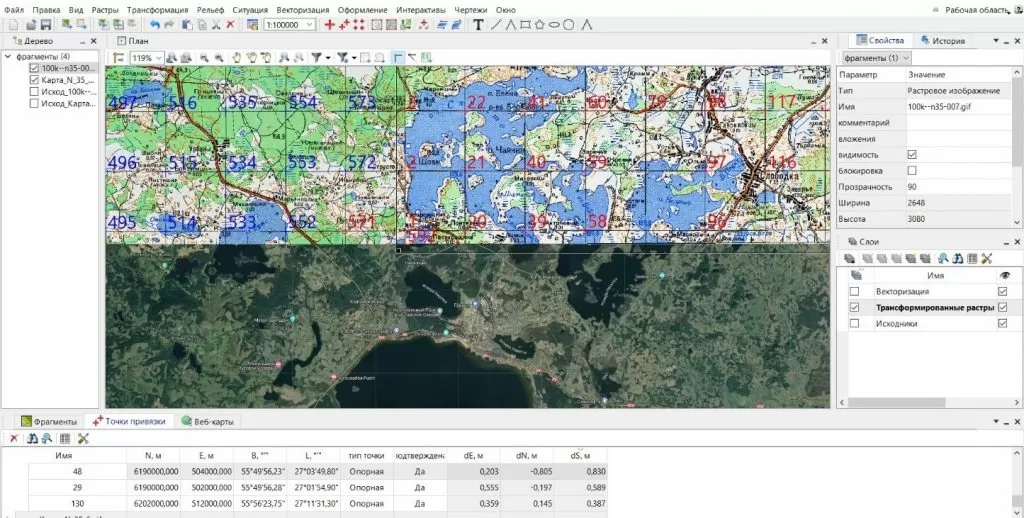

• топографическая привязка растровых фрагментов к прямоугольной системе координат;
• привязка топографических карт в стандартной разграфке в СК-42 по четырем углам с указанием номенклатуры листов. Автоматическое распознавание и генерация опорных точек в местах расположения линий перекрестий координатной сетки на топографических картах в стандартной разграфке;
• автоматическое распознавание и генерация опорных точек в местах расположения крестов координатной сетки на планшетах в соответствии с выбранным масштабом и размером планшета;
• последующий контроль созданных опорных точек, назначение контрольных точек;
• импорт координат опорных точек с возможностью быстрого и удобного нанесения на растры, не имеющие регулярной сетки;

• трансформация – устранение линейных и нелинейных искажений растрового материала, обусловленных деформацией исходного материала, погрешностью сканирования;
• при изменении системы координат – автоматический пересчет координат опорных точек с последующей трансформацией растра (за исключением локальной системы координат);

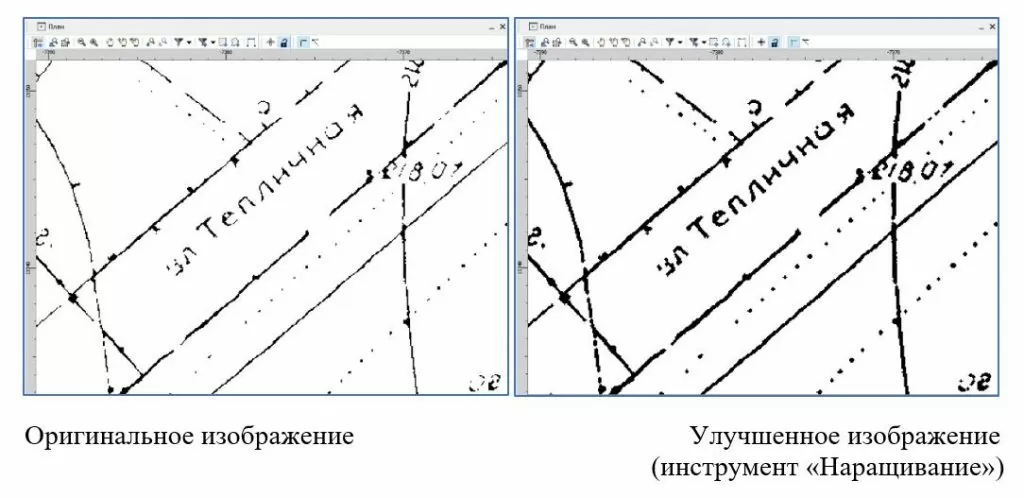

• широкий набор инструментов, которые позволяют быстро и эффективно подготовить исходные растровые изображения для последующей векторизации. С их помощью можно удалить отдельные пиксели шумов на черно-белых растрах, уменьшить зернистость, выполнить цветокоррекцию, выделить контуры объектов на цветных изображениях, выполнить эрозию либо наращивание линий и т.д.;

• выполнение интерполяции цвета пикселей, в процессе трансформации, по методам — билинейному и ближайших соседей;
• устранение несводок контуров на смежных фрагментах;

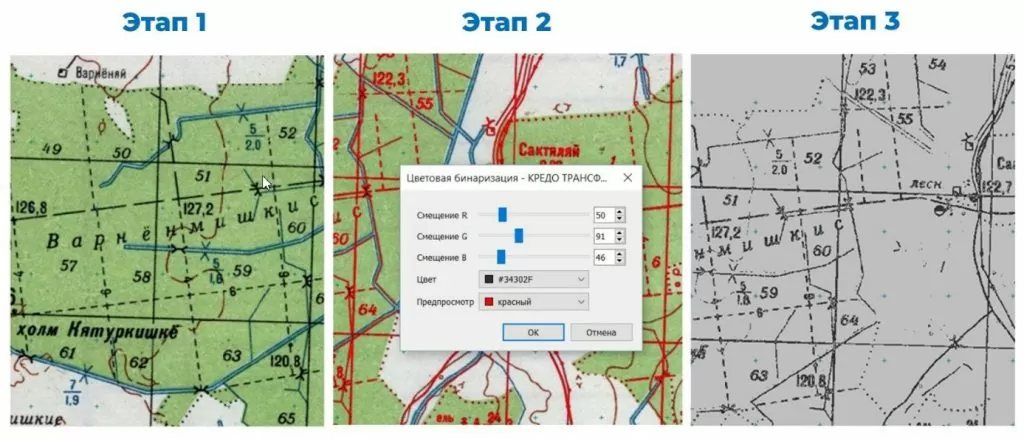

• выполнение цветоделения – извлечение пикселей заданного цвета с порогом в черно-белое растровое изображение;

• сшивка (объединение) растровых фрагментов в единое растровое поле с учетом контуров видимости;
• выделение растрового фрагмента из общего растрового поля;

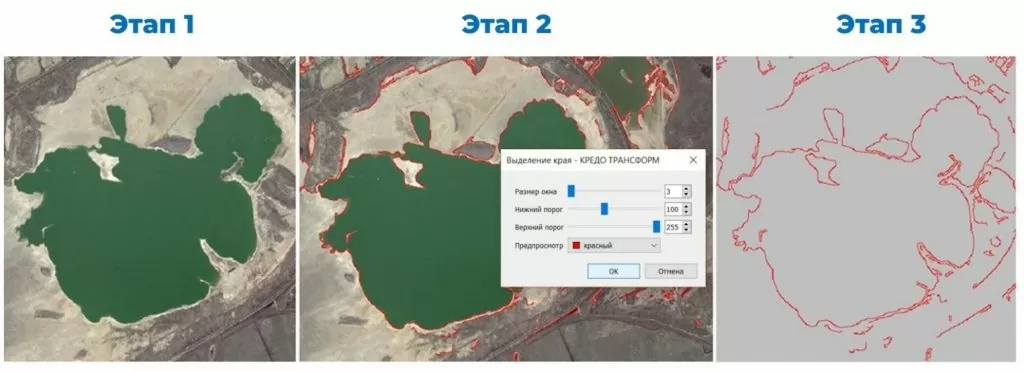

• извлечение контуров объектов из цветных изображений для последующей векторизации;

• просмотр в пользовательской системе координат картографических материалов интернет-сервисов WMS/ WFS (веб-карты);
• возможность сохранения выбранного фрагмента веб-карты с заданным уровнем детализации в проект в пользовательской системе координат;
• работа с высотными растрами (DEM – Digital Elevation Model);
• ортокоррекция одиночных космических снимков с использованием матрицы высот, модели геоида и коэффициентов RPC (rational polynomial coefficients);
• печать растрового поля или выбранного фрагмента с разбивкой на листы в выбранном масштабе.

ВЕКТОРИЗАЦИЯ

ТИМ КРЕДО ТРАНСФОРМ обеспечивает качественную векторизацию черно-белых растровых топографических планов, отсканированных с разрешением не менее 300 dpi. На точность распознавания существенное влияние оказывает и качество отрисовки элементов плана.

В процессе векторизации возможны следующие действия:

• автоматическая векторизация;
• создание элементов цифровой модели местности по растровым топографическим планам.

При использовании автоматической векторизации из растрового изображения извлекается набор полилиний, формирующих изображение. Этот метод подходит для быстрого получения векторного изображения на основе видимой области растра, результатом которого будет набор линейных объектов без классификации на топографические знаки. Полученные полилинии и тексты можно экспортировать во внешние форматы для дальнейшей работы.

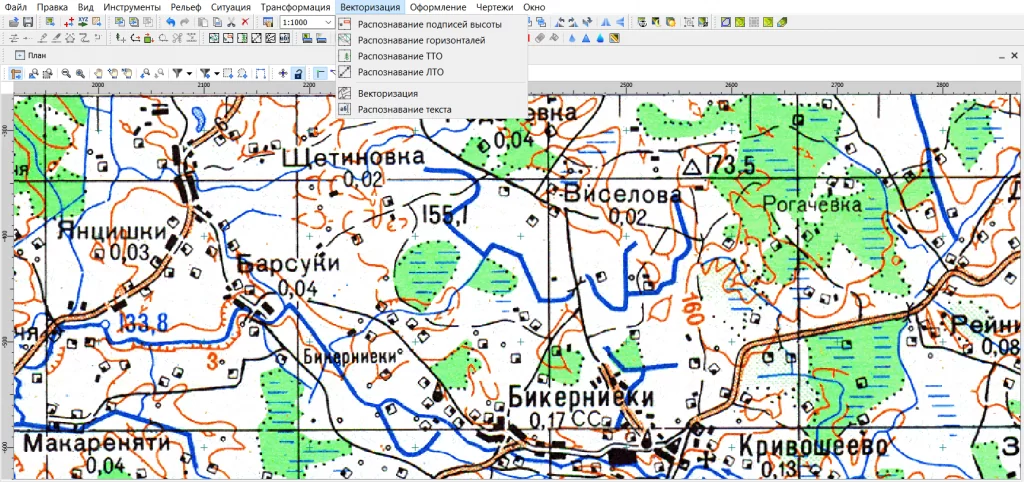

Наибольший интерес вызывает создание цифровой модели местности и рельефа. В этом случае на растровом топографическом плане происходит распознавание подписей, горизонталей, отметок высот, точечных тематических объектов (ТТО) и линейных тематических объектов (ЛТО) в соответствии общепринятыми обозначениями топографических условных знаков.

Оцифровка топографических планов включает в себя использование полностью автоматических (распознавание отметок, распознавание точечных тематических объектов), полуавтоматических (распознавание горизонталей и линейных тематических объектов), а также ручных инструментов (создание точек и тематических объектов, редактирование объектов).

Полуавтоматическая векторизация растровых крупномасштабных топографических планов включает:

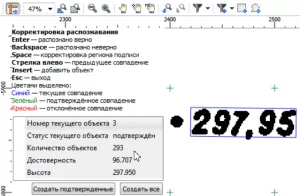

• Автоматический поиск и распознавание отметок высот на выбранном фрагменте, создание точек с отметками, равными распознанному значению высоты.
• Автоматический поиск точечных тематических объектов на выбранном фрагменте по условному знаку классификатора или по образцу с растра, создание точечных объектов классификатора в найденных местах.
• Интерактивное распознавание горизонталей с созданием соответствующего элемента.
• Интерактивное распознавание линейных тематических объектов с созданием выбранного линейного объекта из классификатора.

Создание цифровой модели рельефа по точкам и распознанным горизонталям:

• Инструменты для создания и редактирования тематических объектов.
• Редактор классификатора.
• Инструменты для оформления плана.

РЕЗУЛЬТАТЫ

ТИМ КРЕДО ТРАНСФОРМ позволяет экспортировать проект, состоящий из произвольного количества растровых фрагментов, в единый файл, обеспечивая тем самым объединение всех фрагментов в единое растровое поле.

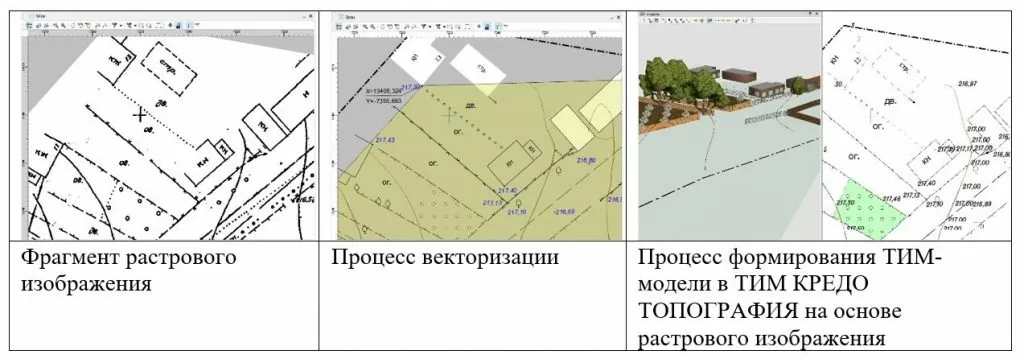

Благодаря бесшовной интеграции с другими подсистемами ТИМ КРЕДО векторная модель может быть использована, например, при формировании ТИМ-модели в ТИМ КРЕДО ТОПОГРАФИЯ, ТИМ КРЕДО ИЗЫСКАНИЯ, ТИМ КРЕДО ПРОЕКТИРОВАНИЕ и ТИМ КРЕДО ГЕОЛОГИЯ. С помощью открытого обменного формата TopoXML вся накопленная информация будет передана без потерь, включая триангуляцию, информацию о СК, растры и т.д.

Предусмотрена возможность экспорта данных в следующие форматы:

• отредактированные геопривязанные растровые изображения в популярных графических форматах: BMP, GIF, TIFF (GeoTIFF), PNG, JPEG, RSW;
• сформированная цифровая модель местности или цифровая модель рельефа с возможностью экспорта для дальнейшей работы в форматах TopoXML (ТИМ КРЕДО), LandXML, DXF, MIF/MID (MapInfo), GeoJson;
• чертежи, оформленные в соответствии с нормативными документами в форматах PDF, DXF, SVG.

Примечания:

Для обеспечения функционирования подсистемы требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.

Системно-технические требования

Процессор: Intel Core i3/i5/i7 или аналогичный
ОЗУ: не менее 4 ГБ.
Операционная система:

• Astra Linux,
• РЕД ОС,
• AltLinux
• AlterOS
• Microsoft Windows 7 x64 Service Pack 1,
• Microsoft Windows 8.1 x64,
• Microsoft Windows 10 x64,
• Microsoft Windows 11.
