Cadmech Inventor

Комплекс средств автоматизации конструкторского проектирования для Autodesk Inventor

Ускорение проектирования 3-х мерных конструкций

Cadmech Inventor

Cadmech Inventor расширяет возможности Autodesk Inventor, позволяя значительно ускорить проектирование 3-х мерных конструкций.

Cadmech Inventor предоставляет следующий функционал:

• Механизм автоматической генерации крепежных соединений.
• Библиотеки типовых конструктивных элементов и стандартных изделий.
• Модуль проектирования деталей вращения и зубчатых передач.
• Модуль проектирования конструкций из стандартных профилей.
• Модуль инженерных расчетов.
• Оформление чертежей в полном соответствии с ЕСКД.
• Расчет и проектирование пружин сжатия и растяжения с автоматическим получением оформленного по ЕСКД рабочего чертежа.
• Автоматическая генерация таблиц контрольных комплексов зубчатых колес различных типов.
• Модуль "Мастер сварки" для автоматического распознавания типа устанавливаемого сварного шва и нанесения его на модель.
• Визуальное сравнение двух моделей.
• Автоматическое получение спецификаций и ведомостей.
• Нанесение на поверхности электронной модели элементов оформления (PMI - Product Manufacturing Information) - размеров, текстовых указаний и выносок, предельных отклонений, отклонений формы, шероховатостей, знаков маркировки и клеймления, сварки, технических требований и пр.
• Cоздание шаблонов оформления типовых конструкторско-технологических элементов, используемых на предприятии.
• Распознавание на моделях конструкторско-технологических элементов и их автоматизированное оформление по заданным шаблонам.

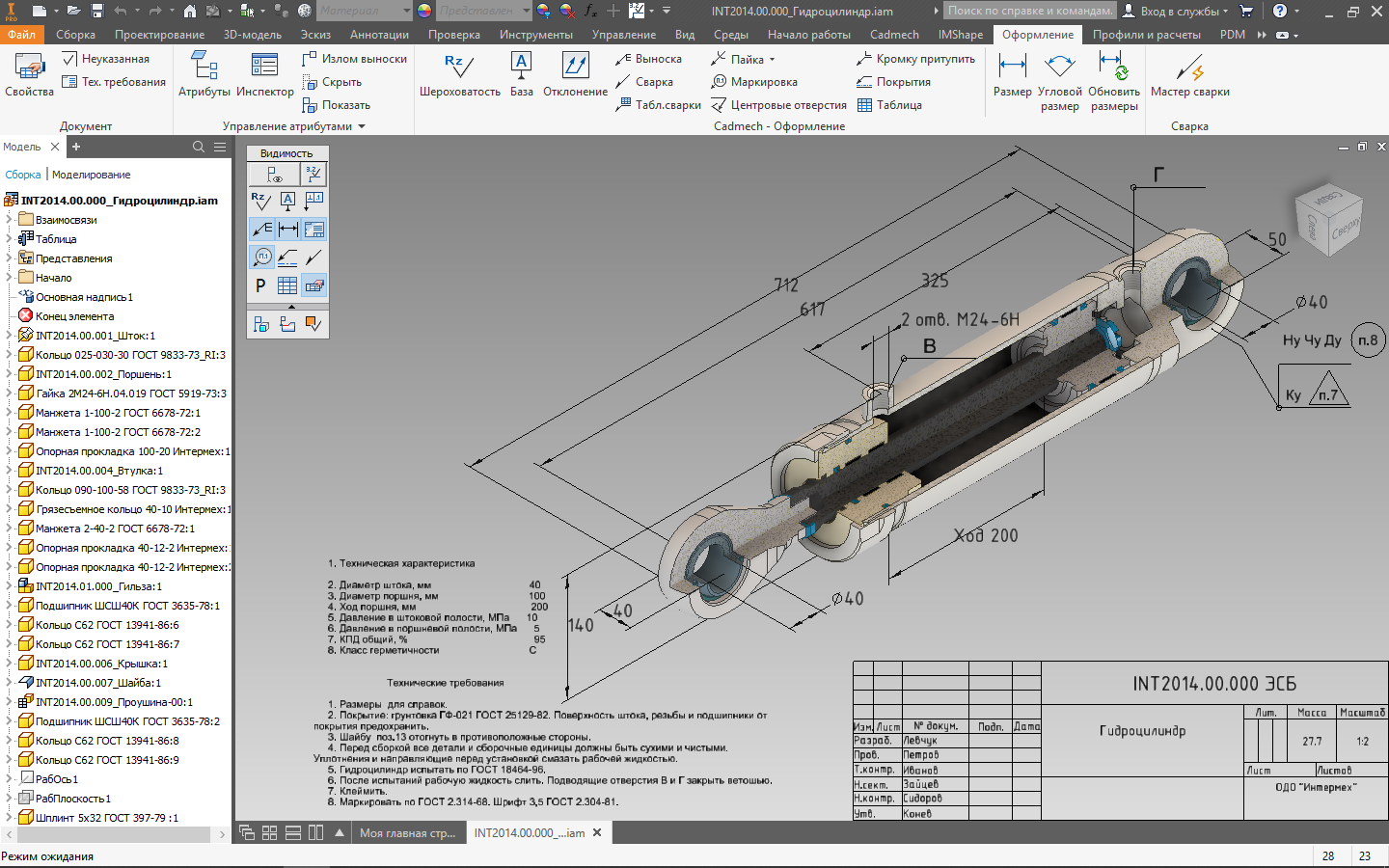

Для увеличения нажмите на картинку

Электронная модель изделия

В системе впервые в России реализованы требования ГОСТ 2.052-2006 ЕСКД. Электронная модель изделия. Суть данного подхода состоит в максимальном насыщении трехмерной модели изделия информацией необходимой для разработки технологического процесса его изготовления, обработки и расчетных задач. Система позволяет конструктору непосредственно на поверхностях модели указывать требования к шероховатости поверхности, геометрические отклонения формы и расположения, покрытия, твердость поверхности и т.д. Процесс получения чертежа изделия (со всеми элементами оформления) по такой модели становится практически автоматическим. Реализованная в Cadmech Inventor технология позволяет получить полную информационную модель изделия уже на стадии моделирования.

Cadmech Inventor + IPS AVS

Система IPS AVS обеспечивает автоматическое получение спецификаций (единичных и групповых) на разработанные изделия или узлы, с последующим выпуском различных ведомостей (ВП, ВС, ПЭ…). При этом вся необходимая информация берется автоматически из свойств моделей. После формирования и оформления спецификаций номера позиций автоматически генерируются на соответствующих полках-выносках на чертеже. Встроенный редактор бланков позволяет пользователям создавать бланки той формы, которая принята на предприятии или в отрасли.

Cadmech Inventor + IPS AVS + IPS Search

Cadmech Inventor имеет двунаправленную ассоциативную связь с системой ведения архива технической документации, информации о составе изделия и документооборота IPS Search и системой автоматизированного выпуска спецификаций и ведомостей IPS AVS. Таким образом используя все преимущества глубокой интеграции систем IPS Search, Cadmech Inventor и IPS AVS, пользователи смогут получить полный, учтенный в архиве комплект конструкторской документации на разрабатываемое изделие.
