Cadmech КОМПАС

Cadmech КОМПАС представляет собой комплекс программных средств, предназначенный для автоматизации процесса проектирования моделей деталей и сборочных единиц и оформления чертежей в среде КОМПАС-3D, а также автоматического выпуска текстовых конструкторских документов (спецификации любых форм, ведомости спецификаций, ведомости покупных изделий и т.д.).

Cadmech КОМПАС значительно расширяет возможности системы КОМПАС-3D, что позволяет ускорить процесс проектирования и разработки документации на изделие.

Cadmech КОМПАС предоставляет следующий функционал:

• Модуль проектирования деталей вращения, зубчатых, червячных передач, резьбовых элементов и пр.
• Механизм автоматической генерации крепежных соединений с изготовлением отверстий в деталях и возможностью указания цековки.
• Оформление рабочей документации в полном соответствии с ЕСКД.
• Библиотека стандартных изделий с возможностью расширения и пополнения новыми элементами.
• Нанесение на поверхности 3D-модели элементов оформления (PMI - Product Manufacturing Information) - размеров, текстовых указаний и выносок, предельных отклонений, отклонений формы, шероховатостей, знаков маркировки и клеймления, сварки, технических требований и пр.
• Создание шаблонов оформления типовых конструкторско-технологических элементов, используемых на предприятии.
• Распознавание на моделях конструкторско-технологических элементов и их автоматизированное оформление по заданным шаблонам.
• Автоматическое получение любых форм спецификаций на изделие и ведомостей.

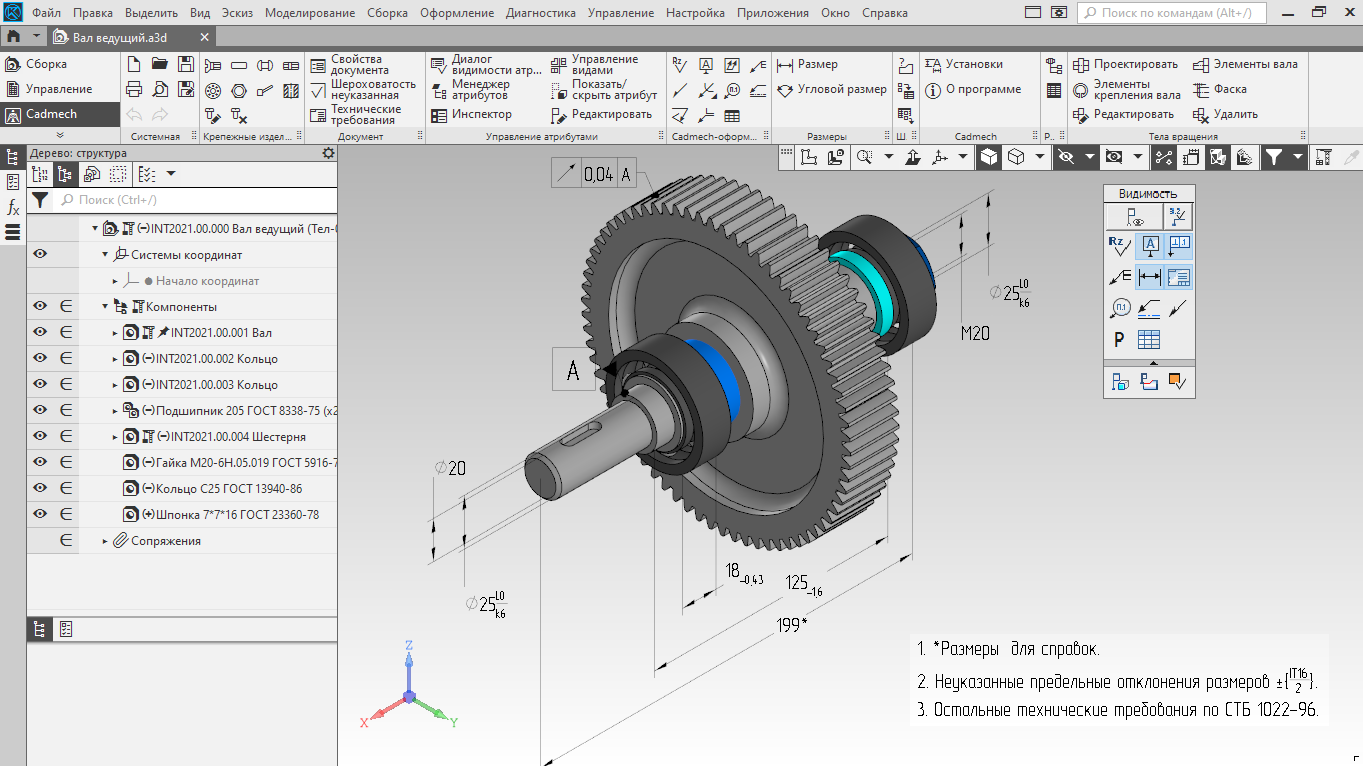

Для увеличения нажмите на картинку

Электронная модель изделия

В Cadmech КОМПАС реализованы требования ГОСТ 2.052-2006 ЕСКД. Электронная модель изделия. Суть данного подхода состоит в максимальном насыщении трехмерной модели изделия информацией, необходимой для разработки технологического процесса его изготовления, обработки и расчетных задач. Система позволяет конструктору непосредственно на поверхностях модели указывать требования к шероховатости поверхности, геометрические отклонения формы и расположения, покрытия, твердость поверхности и т.д. Процесс получения чертежа изделия (со всеми элементами оформления) по такой модели становится практически автоматическим. Благодаря этой технологии Cadmech КОМПАС позволяет получить полную информационную модель изделия уже на стадии моделирования.

Cadmech КОМПАС + IPS AVS

Система IPS AVS обеспечивает автоматическое получение спецификаций (единичных и групповых) на разработанные изделия или узлы, с последующим выпуском различных ведомостей (ВП, ВС, ПЭ…). При этом вся необходимая информация берется автоматически из свойств моделей. После формирования и оформления спецификаций номера позиций автоматически генерируются на соответствующих полках-выносках на чертеже. Встроенный редактор бланков позволяет пользователям создавать бланки той формы, которая принята на предприятии или в отрасли.

Cadmech КОМПАС + IPS AVS + IPS Search

Cadmech КОМПАС имеет двунаправленную ассоциативную связь с системой ведения архива технической документации, информации о составе изделия и документооборота IPS Search и системой автоматизированного выпуска спецификаций и ведомостей IPS AVS. Таким образом используя все преимущества глубокой интеграции систем IPS Search, Cadmech КОМПАС и IPS AVS, пользователи смогут получить полный, учтенный в архиве комплект конструкторской документации на разрабатываемое изделие.
