IMShape

Программа поиска 3-х мерных моделей по геометрическому подобию

Быстрый поиск прототипов и дубликатов 3D-моделей, созданных в Inventor, Creo (Pro/ENGINEER), SOLIDWORKS, Solid Edge, NX (Unigraphics), КОМПАС-3D.

IMShape

Система IMShape может использоваться на всех этапах конструкторско-технологической подготовки производства в различных подразделениях предприятия как инструмент для поиска 3D-моделей, похожих по геометрической форме.

В настоящее время система IMShape работает с моделями, созданными в Inventor, Creo (Pro/ENGINEER), SOLIDWORKS, Solid Edge, NX (Unigraphics), КОМПАС-3D.

Как работает IMShape можно увидеть в демонстрационном ролике.

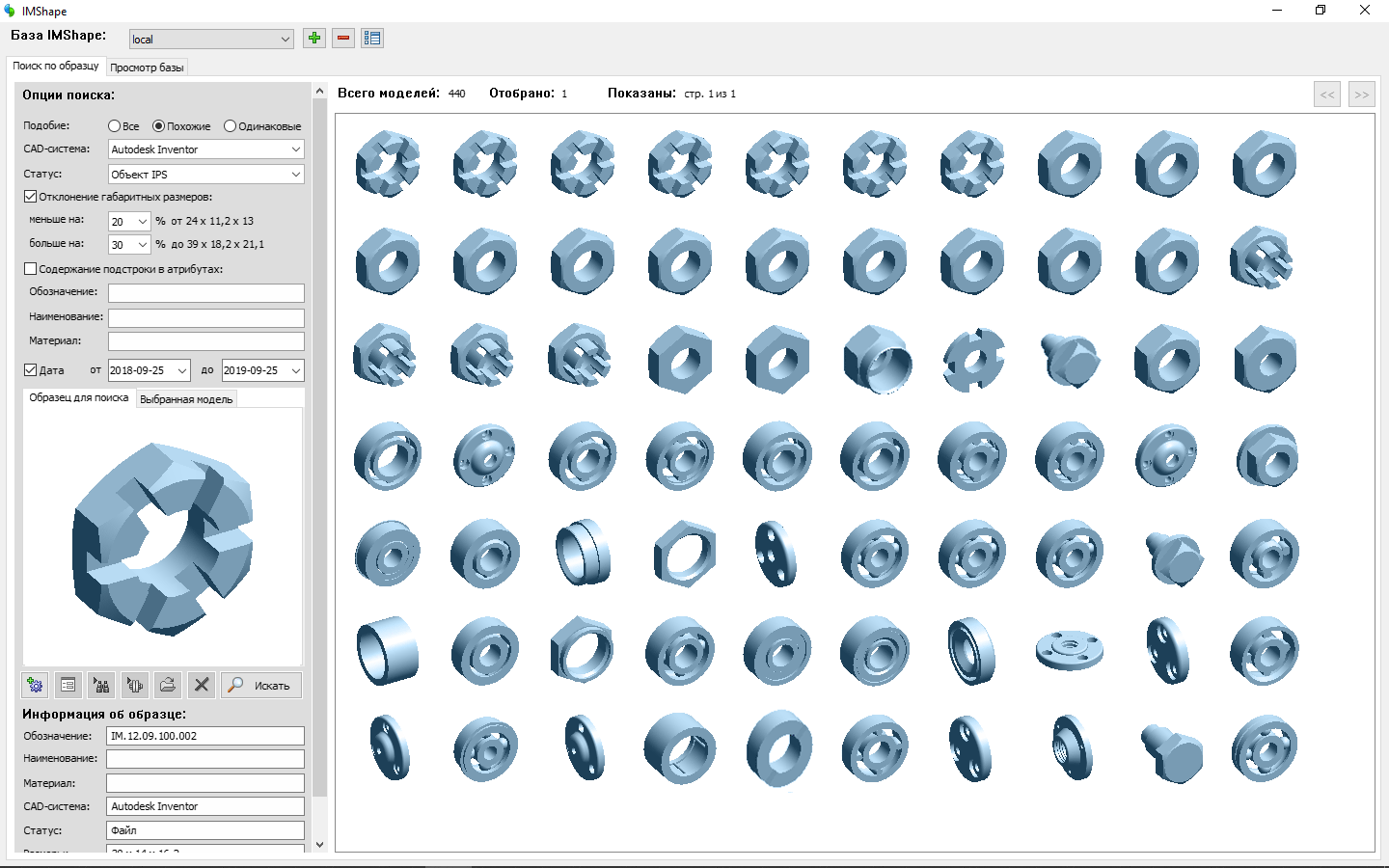

Для увеличения нажмите на картинку

Использование IMShape конструктором на начальном этапе проектирования новой детали позволяет применять найденные 3D-модели в качестве прототипов для собственных разработок. На основе найденных прототипов конструктор может в сжатые сроки создать необходимую новую 3D-модель либо принять решение об использовании уже имеющейся найденной детали, для которой существует вся конструкторская и технологическая документация.

Использование IMShape в отделе технологического проектирования позволяет сократить время разработки технологических процессов и проектирования специальной оснастки за счет использования ранее созданной технологической документации. Сведения о похожих деталях, предоставляемые системой IMShape, позволяют технологу заимствовать большую часть нового технологического процесса из ранее разработанных. На основании подобия деталей можно автоматизировать принятие решения о назначении нового расцеховочного маршрута и оптимизировать перечень используемых на предприятии материалов при назначении заготовок.

Использование системы IMShape в отделе стандартизации позволяет проанализировать существующую базу предприятия и выявить все похожие или одинаковые детали. На основе результатов данного анализа можно принять решение о выпуске СТП на данный тип изделий, что позволяет существенно сократить номенклатуру выпускаемых и используемых на предприятии деталей.

Использование функциональности системы IMShape для поиска дубликатов позволяет выявить все одинаковые детали, даже имеющие различное обозначение и наименование. Это способствует поддержанию целостности и уникальности данных в PDM-системе предприятия.

Приведенные сценарии работы отражают далеко не полный перечень областей применения системы IMShape. Но даже предложенные варианты наглядно показывают экономические выгоды от применения системы на предприятии.
