МОНОМАХ-САПР 2016

Звоните! Количественные скидки!

Полезная информация

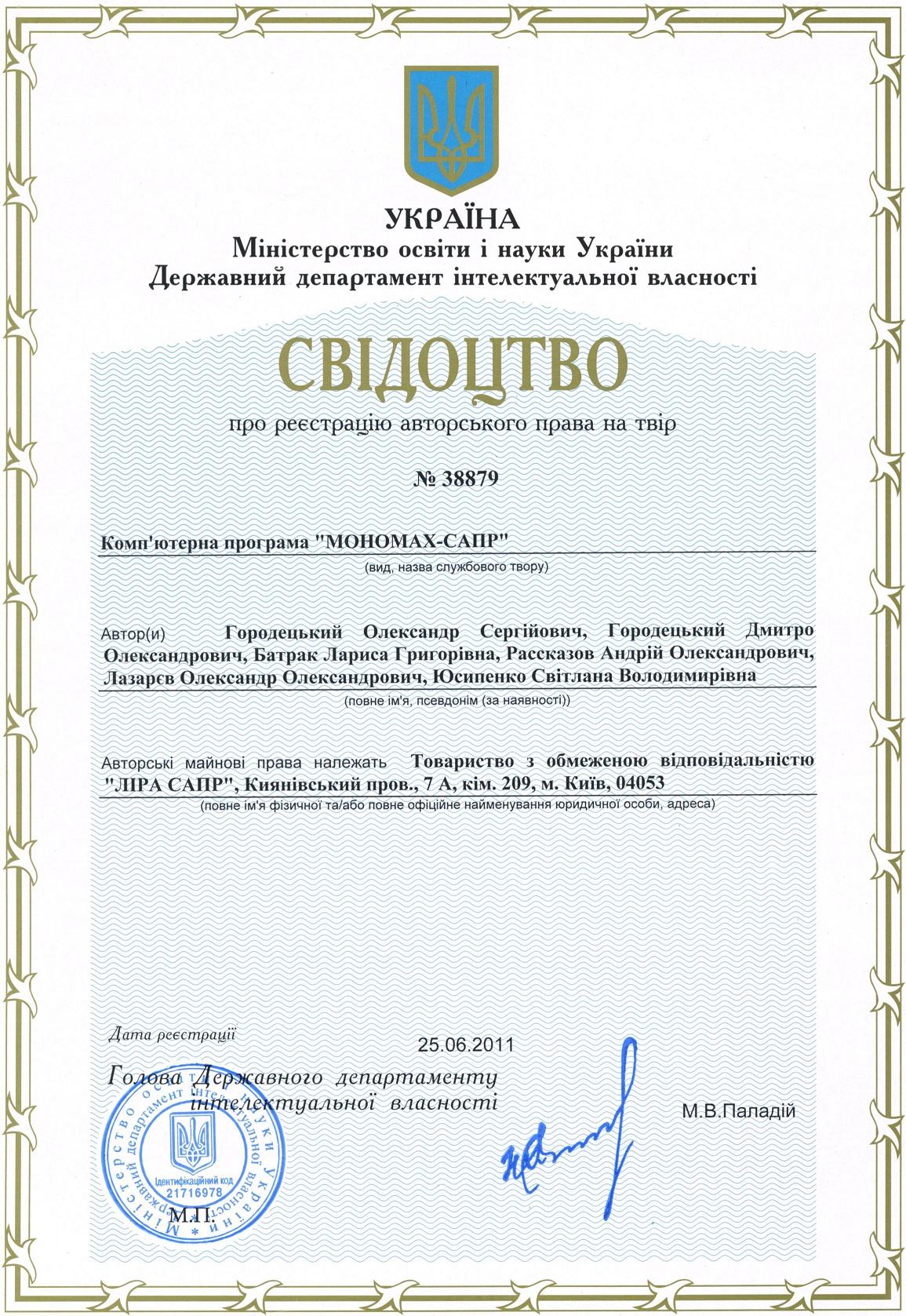

Авторское свидетельство 38879 от 25.06.2011г.

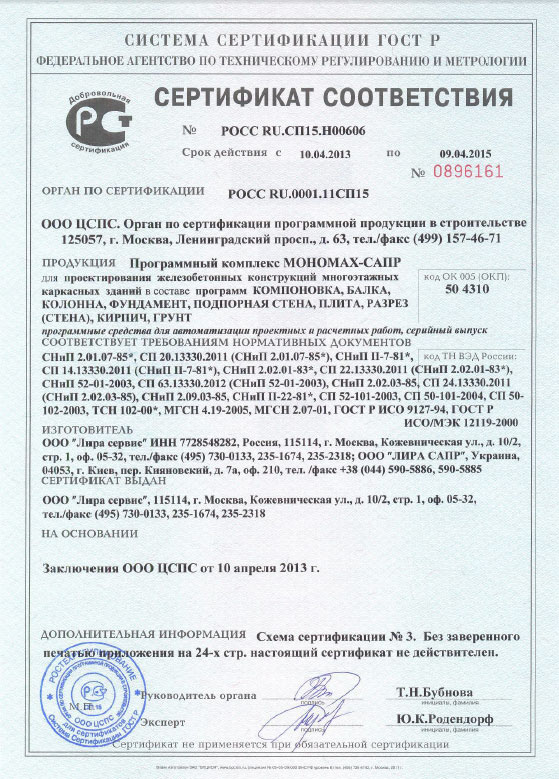

Сертификат соответствия РОСС RU.11СП15.Н00812 от 10.04.2015

Загрузить пробную версию

Что нового в МОНОМАХ-САПР 2016

Вызов конструирующих программ из Компоновки

• Вращение, зум, перемещение, новая изометрия
• Копирование свойств элементов
• Редактирование осей
• Опция "цепочка"
• Опция "параллельное смещение"
• Изменение имени в группах унификации
• Нормы расчета по умолчанию
• Сечение элементов по умолчанию
• Отображение линий выбора сторон плит и отверстий

Дополнительные изменения в программе:

• Появилась возможность указать «Директорию для параметров настроек (ключ защиты и др.)», что позволяет более грамотно организовать работу программы с ключом защиты.
• Упрощен процесс стыковки модели грунта с расчетной схемой. В диалоге “Общие характеристики здания” выполняется автоматическое определение, что параметры грунта берутся из "импортированной модели грунта”.
• Для упрощения построения расчетной схемы был изменен параметр, влияющий на привязку создаваемого объекта "Построение относительно последней точки”.
• Команде "Отменить последний узел" присвоена горячая клавиша BackSpace
• Диалоги “Экспорт результатов расчета в конструирующие программы ПК Мономах” и “МКЭ расчет” имеют возможность запоминать ранее вводимые данные.

КОМПОНОВКА. МКЭ расчет

• Улучшен алгоритм расчета с учетом нелинейной работы бетона и арматуры.
• Реализована возможность учета жесткости основания на сдвиг для фундаментной плиты на естественном или свайном основании.
• Внесены изменения в обработке данных для расчета в задачах с заданным Ответ-спектром.

Экспорт расчетной схемы в Лира-САПР

Увеличено количество экспортируемой информации из расчетной схемы программы Компоновка в программу Лира-САПР, что позволяет повысить эффективность использования связки программ Мономах и Лира-САПР.

Данный список пополнился следующими опциями:

• расчетные характеристики материалов для подбора арматуры в элементах в соответствии
• конструктивные элементы в виде конструктивных блоков*
• учет жесткости основания на сдвиг,
• учет поэтапности возведения здания (стадии монтажа),
• строительные оси*,
• расширен список версий программы Лира-САПР в которые можно выполнять экспорт.

* Для того чтобы эта информация была прочитана в ПК ЛИРА, необходимо иметь версию ПК ЛИРА 2016R3 или выше.

Экспорт в ФОК ПК

Для отдельно стоящих фундаментов комбинации нагрузок теперь экспортируются таким образом, чтобы легко было выполнить их проверку.

Импорт из «.dxf», перегородки

Усовершенствован импорт поэтажных планов dxf. Добавлена возможность импортировать слой AutoCad с наименованием “PARTITIONS“, объекты которого будут распознаваться как перегородки.

При экспорте .dxf файлов коэффициент масштаба в окне диалога принят по умолчанию равным 1:1000, для случаев выполнения чертежа в масштабе 1:1 в миллиметрах (в 1м:1000мм).

Плита

• Улучшен алгоритм подбора арматуры по СН РК EN 1992-1-1:2004/2011, что позволяет расширить спектр рассчитываемых задач.
• Добавлена команда “Импорт данных и выполнить расчет”, которая позволяет увеличить скорость работы с программой.
• Упрощен процесс переключения изополя/мозаики в режиме отображения расчетной арматуры.
• Реализовано отображение объекта (плиты) в полный габарит при смене габаритов окна программы.

Балка

Добавлена команда “Импорт данных и выполнить расчет”, которая позволяет увеличить скорость работы с программой.

Колонна

Уточнены конструктивные требования при подборе арматуры по ДСТУ Б В.2.6-156:210

О программе МОНОМАХ-САПР 2016

Программный комплекс МОНОМАХ-САПР предназначен для расчета и проектирования конструкций зданий из монолитного железобетона, а также зданий с кирпичными стенами. В процессе работы комплекса производится расчет здания и его отдельных частей с формированием рабочих чертежей и схем армирования конструктивных элементов. ПК МОНОМАХ-САПР состоит из отдельных программ - КОМПОНОВКА, БАЛКА, КОЛОННА, ФУНДАМЕНТ, ПОДПОРНАЯ СТЕНА, ПЛИТА, РАЗРЕЗ (СТЕНА), КИРПИЧ. Эти программы связаны информационно, кроме того, каждая из них может работать в автономном режиме.

КОМПОНОВКА. Создание модели проектируемого здания из конструктивных элементов на плане произвольной конфигурации. Автоматический сбор нагрузок, подбор и проверка сечений конструктивных элементов. Определение расхода и стоимости материалов. Формирование пространственной расчетной схемы здания и конечно-элементный расчет с возможностью анализа результатов. Экспорт данных в программы конструирования. Экспорт нагрузок на фундаменты в ФОК-ПК, экспорт расчетной схемы в программный комплекс ЛИРА-САПР.

Программы конструирования БАЛКА, КОЛОННА, ФУНДАМЕНТ, ПОДПОРНАЯ СТЕНА, ПЛИТА, РАЗРЕЗ (СТЕНА), КИРПИЧ. Работа в автономном режиме, а также работа с данными, автоматически созданными программой КОМПОНОВКА. Расчет железобетонных элементов. Представление результатов конструирования в виде рабочих чертежей. Формирование dxf-файлов чертежей и текстовых файлов расчетных записок.

Компоновка

Программа для проектирования многоэтажных каркасных зданий из монолитного железобетона, а также зданий с кирпичными стенами

Модель здания формируется из конструктивных элементов: колонн, балок, стен, перегородок, плит перекрытия, фундаментных плит и свай. Сервисные возможности ? создание вспомогательных сетей плана, перемещение и поворот координатного базиса, копирование, перемещение, поворот, удаление, корректировка свойств одного или группы конструктивных элементов, копирование этажей, ? сокращают время создания модели и позволяют выполнить вариантное проектирование.

Вертикальные нагрузки задаются в виде распределённых по всей площади или по участку плиты и в виде распределенных по линии и сосредоточенных сил. Горизонтальные нагрузки задаются либо в уровне плит перекрытий в виде линейно распределённых и сосредоточенных сил, либо перпендикулярно плоскости стен в виде неравномерно распределенных по площади сил. Автоматически учитывается собственный вес конструктивных элементов. Для учета ветровых и сейсмических воздействий задается информация о районе строительства и направлении воздействия.

Выполняются предварительный и МКЭ расчет. При выполнении МКЭ расчета автоматически формируется конечно-элементная схема и производятся статический и динамический расчеты, в результате которых определяются перемещения в узлах, усилия и напряжения в конечных элементах, суммарные нагрузки для стен и колонн в заданных загружениях, формируется таблица частот и периодов колебаний. Анимация собственных колебаний дает дополнительную информацию для анализа модели.

По результатам каждого из расчетов выполняется предварительная проверка сечений конструктивных элементов, формируется ведомость расхода материалов, таблица стоимости здания. Предоставляется возможность оценить модель здания и принять необходимые инженерные решения. Выполняется экспорт данных в программы конструирования БАЛКА, КОЛОННА, ФУНДАМЕНТ, ПЛИТА, РАЗРЕЗ (СТЕНА), КИРПИЧ. Возможен экспорт схемы в ЛИРА-САПР. Данные о нагрузках на фундаменты можно экспортировать в ФОК-ПК, ФОК+ЛЕНТ.

Балка

Программа для проектирования монолитных железобетонных балок

Проектируется монолитная железобетонная многопролетная балка с переменной высотой сечения по пролетам. Сечение балки прямоугольное, учитывается наличие полки. Формирование схемы выполняется в режиме импорта и в автономном режиме. Выполняется расчет балки по первому и второму предельным состояниям (расчет по раскрытию трещин). Выполняется построение огибающих эпюр перемещений, усилий. Определяется необходимая площадь сечения арматуры. Выполняется построение эпюры материалов. Балка конструируется сварными каркасами или вязаной арматурой. Выполняется чертеж.

Колонна

Программа для проектирования монолитных железобетонных колонн

Проектируется монолитная железобетонная колонна различных форм сечений: прямоугольного, таврового, крестового, уголкового, кольцевого и других. Формирование схемы выполняется в режиме импорта и в автономном режиме. Выполняется расчет колонны по первому и второму предельным состояниям (расчет по раскрытию трещин). Определяется необходимая площадь сечения арматуры, производится конструирование. Выполняется чертеж.

Фундамент

Программа для проектирования столбчатых монолитных железобетонных фундаментов на естественном основании

Проектируется монолитный железобетонный фундамент под колонны для заданных инженерно-геологических условий строительства. Формирование схемы выполняется в режиме импорта и в автономном режиме. Выполняется расчет основания и фундамента. Определяется необходимая площадь сечения арматуры, производится конструирование. Выполняется чертеж.

Подпорная стена

Программа для проектирования и проверки подпорных стен.

Проектируется монолитная железобетонная уголковая подпорная стена для заданных инженерно-геологических условий строительства. Выполняется проверка массивной подпорной стены. Формирование схемы выполняется в автономном режиме. Выполняется расчет по первому и второму предельным состояниям (расчет по раскрытию трещин). Определяется необходимая площадь сечения арматуры, производится конструирование. Выполняется чертеж.

Плита

Программа для проектирования монолитных железобетонных плит перекрытия и фундаментных плит.

Проектируется монолитная железобетонная плита перекрытия, а также фундаментная плита на естественном основании или на свайном поле. Контур плиты может иметь произвольное очертание, учитывается переменная толщина плиты и наличие отверстий. Расчет плиты выполняется совместно с балочными конструкциями. Учитывается податливость опор. Для фундаментной плиты предусмотрено задание участков с разными характеристиками грунта. Формирование схемы выполняется в режиме импорта и в автономном режиме.

По результатам расчета выполняется построение полей перемещений и усилий, а для заданного отрезка - построение эпюр. Выполняется построение полей напряжений под подошвой фундаментной плиты или построение мозаики усилий в сваях. Выполняется экспорт расчетной схемы в программный комплекс ЛИРА-САПР. Выполняется расчет плиты по первому и второму предельным состояниям (расчет по раскрытию трещин). Определяется необходимая площадь сечения арматуры, выполняется построение полей расчетного армирования. Плита конструируется сетками и стержнями. Выполняется чертеж.

Разрез (стена)

Программа для проектирования монолитных железобетонных стен

Проектируется монолитная железобетонная стена произвольного контура совместно с примыкающими рамными конструкциями. Учитывается переменная толщина стены и наличие отверстий. Формирование схемы выполняется в режиме импорта и в автономном режиме. По результатам расчета формируется изображение деформированной схемы. Выполняется построение полей перемещений и напряжений для элементов стен, эпюр расчетных усилий для стержневых элементов. Выполняется экспорт данных в программы конструирования БАЛКА и КОЛОННА. Выполняется экспорт расчетной схемы в Программный комплекс ЛИРА-САПР. Выполняется расчет стены по первому и второму предельным состояниям (расчет по раскрытию трещин). Определяется необходимая площадь сечения арматуры, выполняется построение полей расчетного армирования. Стена конструируется сетками и стержнями. Выполняется чертеж.

Кирпич

Программа для проектирования стен кирпичных зданий

Выполняется расчет общей схемы здания с учетом совместной работы кирпичных стен и железобетонных включений (железобетонные пояса, железобетонные обоймы, конструкции железобетонных лифтовых шахт, колонн, пилон и др.). Учитывается внецентренное опирание перекрытий на кирпичные стены. Для заданных уровней кирпичных стен выполняется расчет отдельных участков и в случае необходимости армирования, определяется количество рядов кладки через которые устанавливаются сетки и формируются соответствующие чертежи.

Грунт

Программа для создания и расчета модели грунтового основания

Формируется пространственная модель грунтового основания по заданным инженерно-геологическим условиям площадки строительства. Для описания площадки строительства задается база характеристик слоев грунта (ИГЭ), указывается расположение и отметки устья скважин, слои грунта составляющие ту или иную скважину. Для произвольных штампов нагрузок от проектируемых или существующих зданий определяется поле осадок; по нескольким методикам выполняется расчет и определение жесткости грунтового основания (коэффициентов постели). Вычисленные переменные по области фундаментной плиты коэффициенты пастели экспортируются в программы КОМПОНОВКА и ПЛИТА, где используется при расчете фундаментов и фундаментных плит.

Все программы снабжены справочной системой. Руководство пользователя поставляется на компакт-диске. Проводится обучение, даются консультации, организовываются презентации, предоставляется демо версия комплекса.

* программа КИРПИЧ работает при наличии программы КОМПОНОВКА
