nanoCAD BIM Электро

Программный продукт nanoCAD Электро предназначен для автоматизированного проектирования в частях силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов строительства.

Продукт также входит в состав следующих комплектов:

• nanoCAD Инженерный BIM
• nanoCAD Корпоративная лицензия

Хотите подобрать конфигурацию продуктов nanoCAD под Ваши задачи?

Подскажем и поможем! По всем продуктам nanoCAD доступна бесплатная пробная версия для оценки функционала.

Для консультации или получения пробной версии обратитесь к персональному менеджеру или по общим контактам (8-800-505-05-40, info@architect-design.ru)

Область применения

Программный продукт nanoCAD Электро предназначен для автоматизированного проектирования в частях силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов строительства.

Функционал программы позволяет инженеру-проектировщику сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом nanoCAD Электро позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.

Наличие собственного графического ядра делает nanoCAD Электро независимым от других графических систем, а поддержка формата ДВГ способствует обмену информацией со смежниками и заказчиками.

• расчет освещенности и автоматическая расстановка светильников в помещении;
• расстановка оборудования и прокладка кабельных трасс;
• прокладка кабелей по кабельным трассам;
• проведение всех необходимых электротехнических расчетов;
• выбор уставок защитных аппаратов и сечений кабелей;
• формирование проектной документации.

Основные преимущества nanoCAD Электро

• Наличие собственного графического ядра.
• Дружественный, интуитивно понятный интерфейс.
• Встроенный Менеджер проекта.
• Широкий спектр настроек, позволяющий организовать работу в строгом соответствии с внутренними стандартами предприятия и особенностями конкретного проекта.
• Автоматическая маркировка оборудования и кабелей по настраиваемой маске.
• Возможность как ручного заполнения технологического задания, так и его импорта из обменного XML-файла.
• Возможность построения электрической сети на нескольких планах с сохранением связей между ними.
• Моделирование как силовой, так и контрольной электрической сети.
• Наличие Мастера проверок, контролирующего правильность построения сети, выбор оборудования и кабелей.
• Наличие отдельного нелицензируемого приложения – Менеджера баз данных, предназначенного для управления базами данных, их редактирования и пополнения,а также для выполнения операций импорта/экспорта между ними.

Организация работы

• с помощью специальных инструментов пользователь nanoCAD Электро создает модель проекта, оформляя план расположения оборудования и прокладки кабельных трасс,
• программа производит все необходимые расчеты;
• пользователь выбирает сечения кабелей и уставки защитных аппаратов;
• программа выполняет комплекс проверок сети.

После этого все остальные документы (за исключением плана) генерируются автоматически.

Работа в nanoCAD Электро начинается с открытия окна Менеджер проекта, где сосредоточены инструменты управления всеми документами, входящими в проект (создание, удаление, подключение, предварительный просмотр, редактирование и т.д.). Из этого же окна производится управление базами данных оборудования.

Менеджер проекта делает хранение проектных документов структурированным и наглядным, а доступ к ним – быстрым и простым.

В программе реализована концепция разделения на «Базу данных проекта» и «Базы данных приложения». Последних может быть сколь угодно много, их можно формировать какпо производителям, так и по видам оборудования. На любой стадии проектирования необходимое оборудование легко импортируется из «Баз данных приложения» в «Базу данных проекта» с помощью Менеджера баз данных.

Как уже сказано, формирование модели электрической сети осуществляется путем оформления плана расположения оборудования и прокладки кабельных трасс на заранее загруженной архитектурной подоснове. С помощью специальных инструментов программы пользователь расставляет на плане оборудование, подключает электроприемники к распределительным устройствам, прокладывает трассы и кабели в них.

На завершающей стадии проектирования выполняется окончательное оформление плана. С использованием команд Атрибуты, Выноска и Спец. выноска проставляются выноски к оборудованию, трассам и помещениям.

Расстановка оборудования осуществляется с помощью окна База УГО, где для удобства пользователя все УГО распределены по группам в виде дерева. В окне Условные графические обозначения это дерево размещено слева. Поле, расположенное справа, предназначено для отображения УГО выбранной группы. Если выделить конкретное УГО, в нижней части окна появится соответствующее описание-подсказка.

База условных графических обозначений открыта для редактирования и хранится в обычном ДВГ-файле.

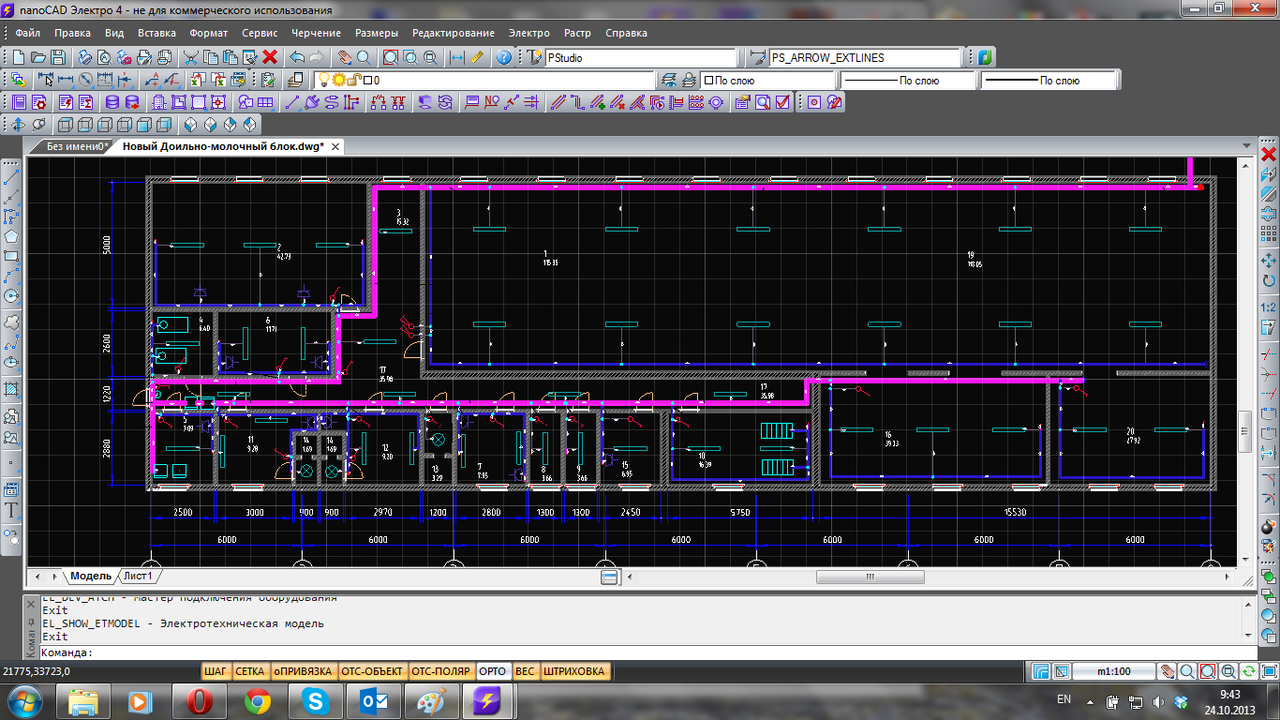

Сформированная на плане модель электрической сети отображается в окне Электротехническая модель.

В электротехнической модели производятся все необходимые расчеты, выбор уставок защитных аппаратов, марок и сечений кабелей.

• расчет внутреннего освещения методом коэффициента использования;
• расчет электрических нагрузок по методикам
  • РТМ36.18.32.4-92,
  • СП31-110-2003,
  • ТЭП;
• расчет токов 1-, 2- и 3-фазного короткого замыкания по методикам
  • ГОСТ28249-93,
  • «петля фаза-ноль»;
• расчет токов утечки через изоляцию согласно ПУЭ 7 п. 7.1.83;
• расчет потерь напряжения.

Правильность построения электрической сети и выбора оборудования контролируется модулем проверок, который информирует пользователя о возникших ошибках.

Документирование проекта

• планы расположения оборудования и прокладки кабельных трасс;
• принципиальные схемы распределительной и питающей сетей;
• спецификация оборудования, изделий и материалов;
• кабельный журнал;
• таблицы групповых щитков;
• отчеты с результатами светотехнических расчетов;
• отчеты с результатами электротехнических расчетов.

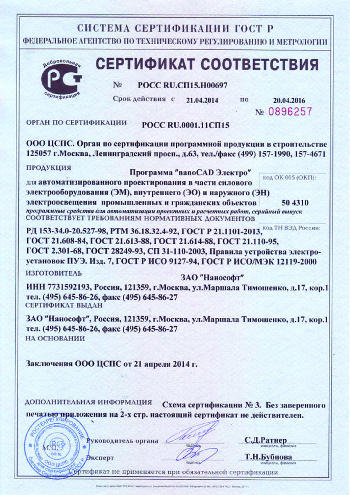

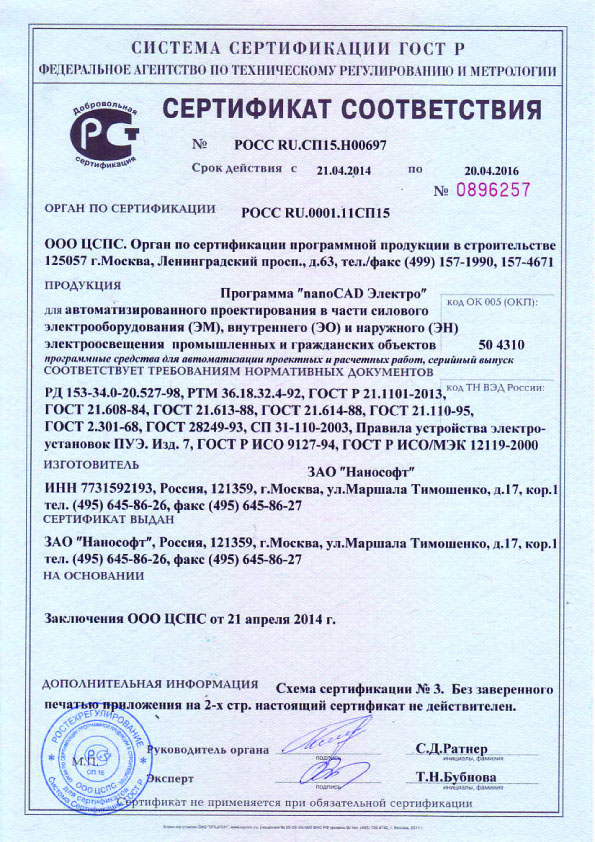

Сертификат соответствия
