Renga Standard

Это российское ПО! Флаг РФ


Нужна подробная консультация по лицензированию и покупке? Обращайтесь!
Вы можете сделать заказ в свободной форме - заполните форму.

Купить Renga Standard

Renga Standard
Варианты поставки и стоимость Renga Standard
Renga Standard, локальная лицензия на 1 год для 1 рабочего места
Система архитектурно-строительного проектирования, проектирования металлических и железобетонных конструкций и инженерных систем.
55 000.00 руб.
Renga Standard, локальная лицензия на 1 год для 1 рабочего места
Введите необходимое Вам количество товара:
Количество:
Renga Standard, сетевая лицензия на 1 год для 1 рабочего места
Система архитектурно-строительного проектирования, проектирования металлических и железобетонных конструкций и инженерных систем.
80 000.00 руб.
Renga Standard, сетевая лицензия на 1 год для 1 рабочего места
Введите необходимое Вам количество товара:
Количество:

О продукте Renga Standard

Система предназначена для проектирования зданий по технологии информационного моделирования. Позволяет разрабатывать основные разделы проекта: архитектурные решения, конструктивные решения, внутренние инженерные системы.

Редакция Renga Standard отлично подойдет организациям, занимающимся малоэтажным коммерческим проектированием, а также индивидуальным предпринимателям и фрилансерам, преимущественно проектирующим ИЖС (Индивидуальное жилое строительство).

См. также Renga Professional

Renga Standard помогает архитектору создавать концептуальный облик здания, быстро менять его в зависимости от пожеланий заказчика. Проработка интерьера и экстерьера  дома в 3D дает возможность архитектору принимать правильные объемно-планировочные решения и безошибочно считать материалы по проекту.

Для придания дому надежности, информационная модель, созданная в Renga Standard, может быть передана в расчетную систему, благодаря внутренней интеграции с системой для расчета несущих конструкций Lira 10.2. Результаты расчета становятся основой для корректировки и детализации конструкций. Наглядность модели позволяет принять правильные конструктивные решения и проработать узлы и стыки несущих элементов.

Renga Standard позволяет проектировать все внутренние инженерные системы зданий: водоотведение, водоснабжение, отопление, вентиляция, электрические сети, слаботочные сети. Для расчетов систем жизнеобеспечения здания проектировщику предоставляется возможность воспользоваться дополнительными инструментами, такими как Альфа-СЭ и Умная вода, благодаря внутренней интеграции этих систем с Renga. Обилие созданных BIM-каталогов позволяет инженеру быстрее начать проектирование и получить результат.

Благодаря правильно принятым объемно-планировочным, конструктивным и инженерным решениям в информационной модели, автоматически формируемая чертежная документация исключает ошибки и соответствует российским нормам оформления. Это значительно сокращает время работы над проектом и работу с изменениями в случае их необходимости.

Renga Standard позволяет специалистам выстроить процесс проектирования, обмениваясь посредством передачи проекта здания с помощью нативного формата RNP. А если работа ведется с применением дополнительных программ, то проектировщику предоставляется возможность работы с форматами C3D, DWG/DXF, Stereolithography, OBJ, 3Ds Max, LightWave, COLLADA, FBX и VRML, CSV, RTB, RTS, PDF и OXPS. Перечисленные форматы позволят специалистам, работающим над проектом, решить задачи создания цифровой информационной модели малоэтажных зданий.

Важно! Для одновременной работы всех специалистов над более сложными проектами, например, многоэтажных жилых, общественных и социально значимых объектов предусмотрен механизм совместной работы, который доступен только в редакции Renga Professional. Он позволяет одновременно нескольким специалистам в режиме реального времени вести создание и корректировку цифровой информационной модели здания. Благодаря этому специалисты в любой момент времени смогут обладать актуальной информацией, что значительно сократит время согласований и минимизирует ошибки.

Сравнение редакций Renga

  Renga Standard Renga Professional
Открытие проекта в формате RNP + +
Работа с шаблоном проекта в формате RNT + +
Инструменты Renga для моделирования здания + +
Вставка из DWG/DXF и PDF + +
Вставка из 3D-форматов 3DS, LightWave 3D, STL, OBJ, COLLADA, FBX + +
Вставка из 3D-формата C3D + +
Инструменты Renga для оформления документации + +
Вставка форм в формате RTB
+ +
Экспорт в формат CSV + +
Экспорт в формат RTB + +
Экспорт в форматы DWG, DXF, PDF и OXPS + +
Экспорт в 3D-форматы OBJ, COLLADA, STL, C3D + +
Открытие проекта в формате IFC   +
Экспорт в формат IFC
  +
Добавление категорий объектов инженерных систем (STDL)   +
Вставка из 3D-форматов ACIS, STEP, Parasolid, IGES, JT, VRML   +
Экспорт в 3D-форматы ACIS, STEP, Parasolid, JT
  +
Совместная работа в режиме реального времени   +

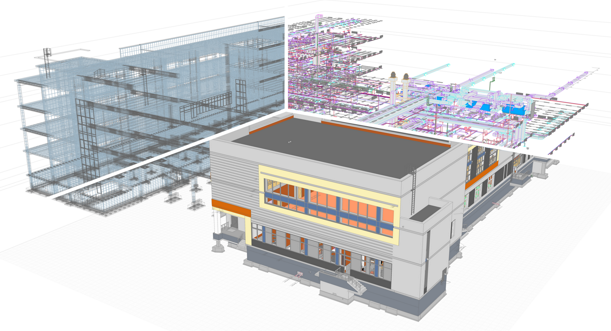

О линейке продуктов Renga

Renga – российская BIM-система для комплексного проектирования с необходимой функциональностью, интуитивно-понятным интерфейсом и доступной стоимостью. Вся документация, создаваемая в программе, соответствует используемой в России нормативно-технической документации. Созданная информационная модель объекта строительства используется на всем его жизненном цикле

Renga для архитектора

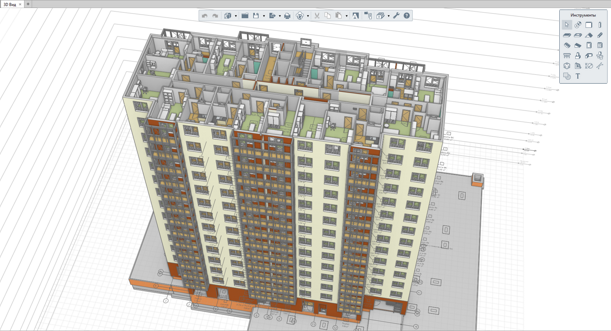

Создание эскиза, концептуальное проектирование

На начальном этапе проектирования архитектору нужен инструмент, который позволит быстро и просто смоделировать облик будущего здания.

Работа в BIM-системе Renga основана на 2-х основных принципах – проектирование в 3D-пространстве (для быстрой и наглядной работы) и простой контекстно-ориентированный интерфейс (для удобного и простого взаимодействия с 3D-моделью).

Архитектор создает своё здание на 3D-виде, используя для моделирования объектные инструменты (стены, балки, окна и т.д.). В любой момент можно переключиться на план и там продолжить создание 3D-модели.

Многие профессионалы оценили такой подход к проектированию и признали, что скорость работы в Renga выше по сравнению с другими программами.

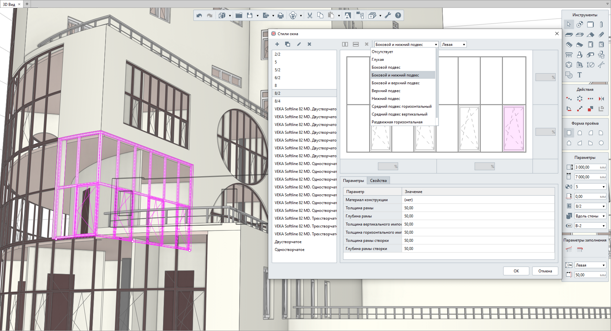

Проработка архитектурно-планировочных решений

Для более детальной проработки архитектурной модели Renga предоставляет инструменты быстрого создания/редактирования объектов – «Стили», «Сборка» и «Редактор профилей».

Буквально за минуту можно создать свой стиль окна или двери, расставить в нем вертикальные и горизонтальные импосты, назначить материал конструкции, определить у створок тип открывания, а также задать размеры рамы, импостов и створок конструкции. Полученный стиль можно назначить проемам любой формы и размеров.

Для создания сложных элементов здания, состоящих из нескольких объектов, существует инструмент «Сборка». Из стандартных инструментов Renga (балки, лестницы, перекрытия и т.п.) можно сконструировать, например, красивый лестничный марш или дизайнерское ограждение. Объединив их при помощи сборки, можно работать с ними как с одним элементом.

Пользовательский редактор профилей позволяет нарисовать любой параметрический профиль для балок и колонн. Спроектируйте неповторимый каркас здания из ваших профилей или создайте декоративные элементы, например, карнизы, плинтусы, пилястры и т.п.

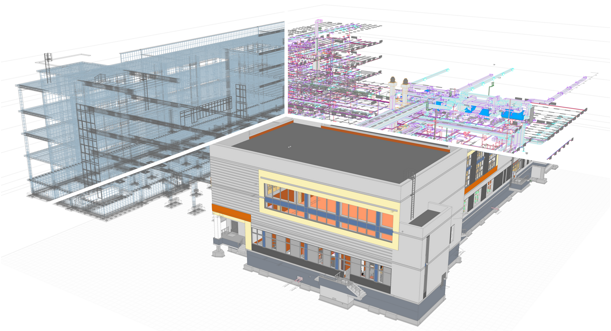

Совместная работа над проектом

В BIM-системе Renga и архитектор, и конструктор, и инженер-проектировщик работают совместно над одной и той же моделью. Каждый участник проекта всегда может увидеть какие изменения сделали его коллеги. Такая работа в коллективе помогает избежать ошибок, связанных с несоответствием архитектурной модели с конструкторской или моделью внутренних инженерных сетей. А также сокращает время на разработку и согласование решений.

Организовать среду общих данных удобно с помощью комплексного решения от компании АСКОН Pilot-BIM. В нем можно соединить BIM-модели, созданные в разных системах, в единую общую информационную модель с помощью общеобменного формата IFC, согласовать и обменяться заданиями между участниками проекта как внутри коллектива, так и с коллегами, создающими свои разделы проектной документации в других BIM-системах. Обмен информацией можно осуществлять и с CAD-системами посредством чертежей в формате DWG/DXF.

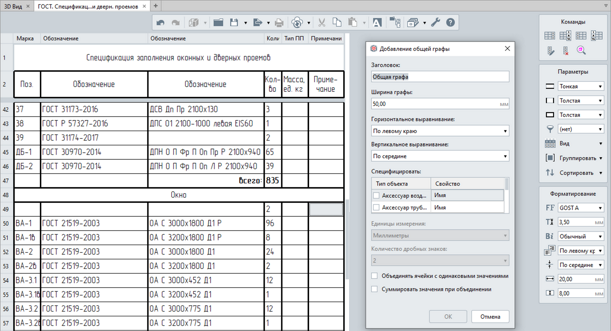

Автоматический подсчет спецификаций и ведомостей объемов работ

Для точного подсчета строительных объемов и количества материалов в Renga существует инструмент «Спецификации». Он автоматически собирает данные с объектов 3D-модели и формирует по ним отчеты в табличной форме. При этом спецификации автоматически пересчитываются при изменениях в 3D-модели.

Архитектор может сформировать свои собственные спецификации или воспользоваться готовыми шаблонами.

В программе уже существуют шаблоны, настроенные по ГОСТ, «Экспликация помещений» и «Спецификация заполнения оконных и дверных проемов». Можно изменять вид спецификации, группировать по различным свойствам, применять фильтры, добавлять пользовательские свойства.

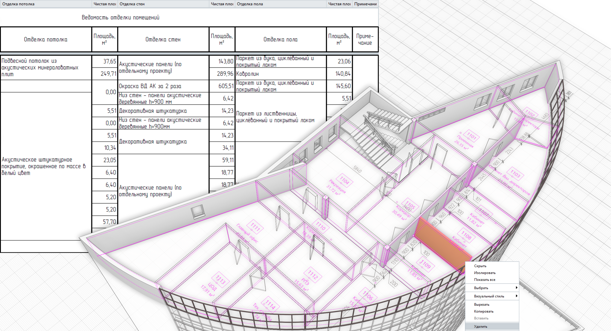

Для получения правильных объемов по отделке помещений в программе существует шаблон «Ведомость отделки помещений», который автоматически собирает расчётные характеристики помещений: площадь стен, площадь пола/потолка, длину плинтусов за вычетом проемов в ограждающих конструкциях.

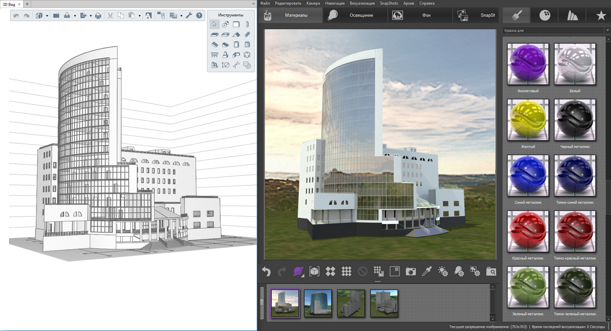

Эффектная подача проекта заказчику

Для подготовки презентационных материалов можно выполнить высококачественные фотореалистичные изображения (рендеры) посредством наложения текстур и назначения материалов. Для этого компания PICTOREX Ltd разработала приложение Artisan Rendering, которое можно установить к программе Renga.

Помимо этого, в Renga существует возможность экспорта 3D-модели в форматы 3D-графики – OBJ, DAE, STL для рендеринга в популярных программах 3Ds Max, Blender, Lumion и т.д. Для создания объемного макета можно распечатать модель здания на 3D-принтере, экспортировав в формат STL.

Кроме триангуляционных форматов 3D-графики в Renga существует возможность экспортировать 3D-модель в форматы твердотельной геометрии для точного представления – наиболее известные из них C3D, JT, STEP и другие

Наиболее эффективным способом презентации проекта заказчику является виртуальная прогулка по 3D-модели в очках виртуальной реальности (VR). В программе Renga осуществлена связь с VR-очками Occulus Rift. Надев их, можно увидеть своими глазами будущее здание, оценить замысел архитектора и принятые технические решения.

Совершить виртуальную прогулку по зданию поможет 3D-манипулятор 3DConnexion, который так же как VR-очки, интегрирован с Renga.

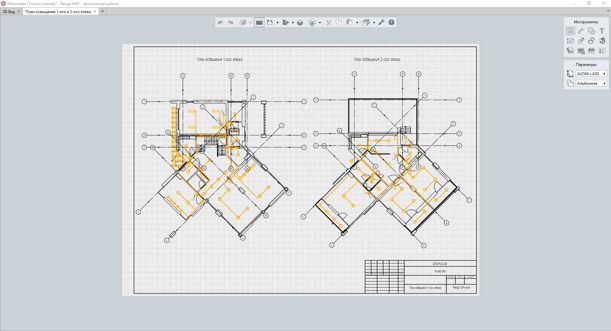

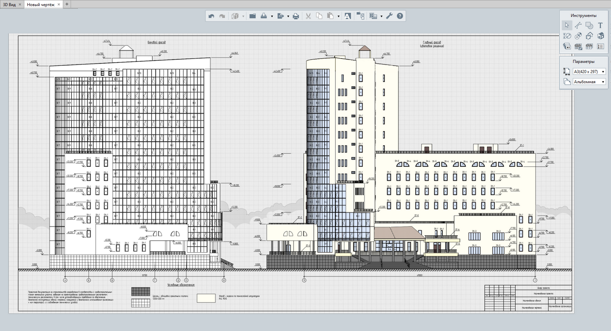

Оформление проектной и рабочей документации

Встроенный редактор чертежей позволяет создать комплект проектной/рабочей документации. Инструменты редактора созданы для максимальной автоматизации получения чертежей. Основные виды здания (планы, фасады, разрезы) – создаются автоматически по 3D-модели.

А при помощи инструментов оформления можно быстро оформить чертеж как по российским стандартам оформления чертежей СПДС, так и по международным ISO.

Стили отображения позволяют настраивать видимость и уровень детализации объектов на чертежах. Таким образом, из одного вида, например, плана, можно получить несколько чертежей: кладочный план, план расстановки оборудования, эвакуационный план, план балок и колонн и т.д.

Также для взаимодействия с другими CAD-системами (например, AutoCAD) возможно экспортировать/импортировать чертежи в формате DWG/DXF.

Для выпуcка чертежей, кроме печати на бумажный носитель, можно воспользоваться пакетным экспортом чертежей из Renga в форматы PDF, DWG и DXF.

Быстрое внесение изменений в проект

На любой стадии проектирования всегда появляются изменения. BIM-система Renga предоставляет архитектору инструменты, которые помогут минимизировать усилия по внесению изменений в проект.

Выполняете ли вы план этажа или чертеж изделия, размеры, проставленные вами, будут отслеживать изменения, сделанные в 3D-модели. Перенесете ли вы перегородку на плане или измените высоту окна - размеры автоматически пересчитаются.

Помещения всегда будут ассоциативно связаны с окружающими их конструкциями. При изменении габаритов помещений в плане, автоматически пересчитаются площади полов, стен и потолка.

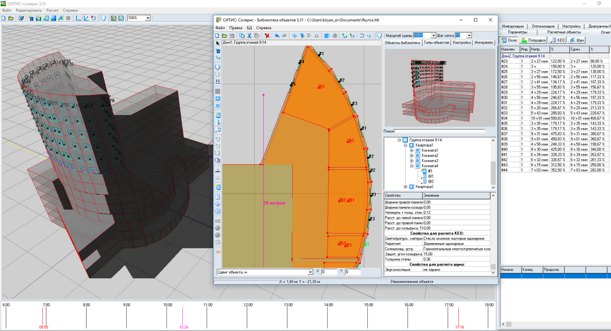

Передача данных для проведения физико-технических расчетов

BIM-модель, созданная в Renga, помимо 3D-геометрии, может быть наполнена информацией о физических свойствах строительных материалов (материал, плотность, теплопроводность), о типах внутренней отделки помещений и наружной отделки фасадов.

Эти данные вместе с 3D-моделью можно передать в сторонние расчетные приложения (например, СИТИС: Солярис) и выполнить в них теплотехнический расчет наружных ограждающих конструкций или расчет естественной освещенности КЕО.

Для передачи в расчетные приложения BIM-модель Renga достаточно экспортировать в формат IFC.

Renga для конструктора

Автоматическое армирование

Для разработки ж/б конструкций в Renga предусмотрены мощные инструменты для армирования объектов в 3D. Функция автоматического армирования существенно ускорит процесс раскладки арматуры в монолитных ж/б элементах и позволит быстро и легко получить чертежи заармированных конструкций. Помимо армирования объектов в программе предусмотрено автоматическое усиление арматурными стержнями отверстий и проемов в перекрытиях и стенах. Причем усиление привязано к проему/отверстию и перемещается вместе с ним.

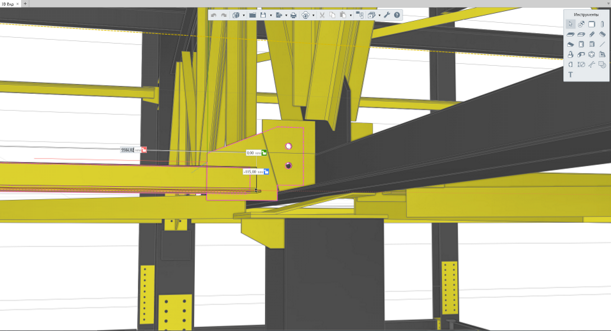

Проектирование металлоконструкций

Используя функциональность Renga, Вы сможете спроектировать металлоконструкции зданий и сооружений различного уровня сложности. Инструмент «Сборка» позволит создать отправочные марки ферм, колонн, связей и т.д. и применять их в разработке конструктивных схем зданий и сооружений. А удобные 3D-привязки и трехмерные режимы измерения существенно увеличат точность и ускорят процесс позиционирования конструктивных элементов относительно друг друга. Редактор профилей избавит вас от необходимости искать нестандартные сечения конструктивных объектов на различных ресурсах. Вы сможете за считанные минуты создавать любые профили металлоконструкций и использовать их в своих проектах.

Эффективное взаимодействие конструкторов с другими участниками проекта

Совместная работа в системе Renga позволяет конструктору работать с одной 3D-моделью параллельно с архитекторами и инженерами по внутренним системам. Такой способ работы позволяет значительно ускорить разработку информационной модели с последующим получением проектной и рабочей документации. Теперь конструкторы могут постоянно работать с актуальной 3D-моделью, избегая возможности возникновения конфликтов при принятии проектных решений.

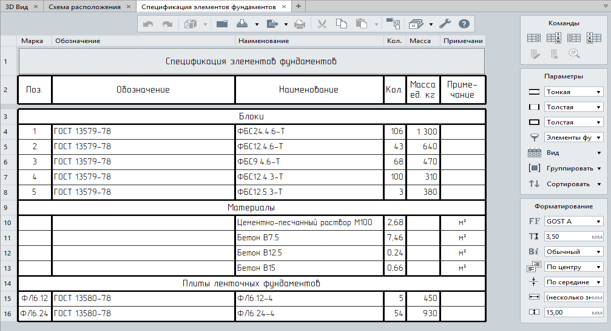

Автоматическое получение спецификаций

Преимуществом отечественной BIM-системы Renga является автоматическое получение всех спецификаций. Создавая информационную модель конструктивной части здания, конструктор закладывает в нее все необходимые цифровые и пользовательские данные (материалы, объемы, количество, обозначения, наименования конструктивных элементов и т.д.). Используя эту информацию, Renga автоматически формирует спецификации, которые можно, как размещать на чертеже, так и передавать другим участникам проекта.

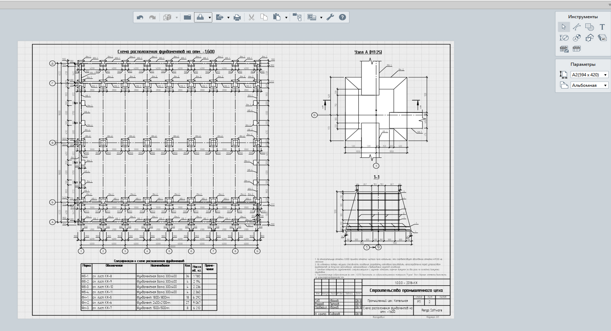

Автоматическое получение чертежей

Инструмент для инженеров-конструкторов и проектировщиков по созданию информационной модели здания или сооружения и получению чертежей марок КЖ/КЖИ/КМ/АС.

В Renga предусмотрено автоматическое получение чертежей. Схемы расположения конструктивных элементов, отправочные марки ферм, узлы соединения — всё это и многое другое можно получить автоматически. Конструктору достаточно добавить необходимый вид 3D-модели здания и оформить чертежи, используя инструменты чертежного редактора.

А удобная система настройки стилей отображения видов позволит Вам получить документацию с различным уровнем детализации конструктивных элементов. Чертежи взаимосвязаны с 3D-моделью здания, и любое изменение информационной модели моментально изменяет его геометрию.

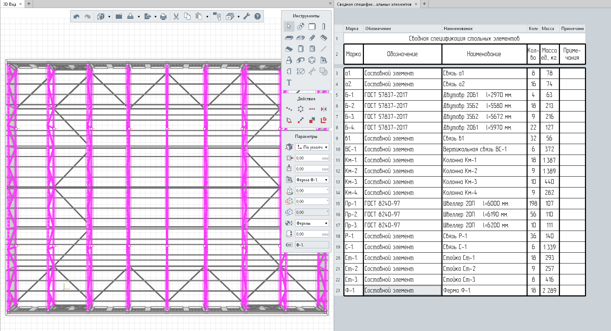

Быстрая корректировка проекта. Взаимосвязь 3D-модели с чертежами

В случае непредвиденных корректировок проекта Renga поможет быстро и легко внести изменения в уже созданную проектную документацию. Информационная модель здания ассоциативно связана с чертежами и спецификациями. И для быстрой корректировки проектной и рабочей документации достаточно внести изменения в 3D-модель здания. А все планы, схемы, узлы, разрезы, спецификации и т.д. изменятся автоматически. Таким образом, Renga решает основные задачи конструктора, являясь отличным инструментом и помощником для проектирования конструкций зданий и сооружений.

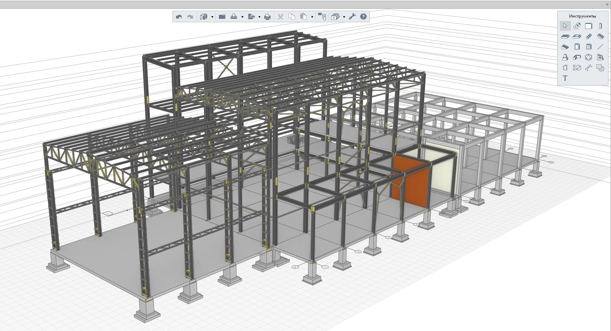

Наглядность 3D

Проектирование на 3D-сцене позволяет быстро и эффективно принять правильные проектные решения в части пространственной конфигурации конструктивных схем зданий и сооружений. Конструктор может визуально оценить проектируемую модель здания на коллизии и, в случае их выявления, устранить в считанные минуты.

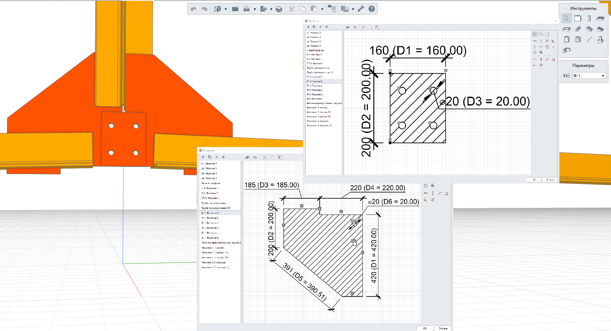

3D-проектирование вместо 2D-черчения

Работа в Renga ведется при помощи инструментов объектного проектирования, которые позволяют получить информацию не только о геометрических параметрах, но и о цифровых данных всех элементов модели. Всем объектам модели при помощи редакторов стилей можно назначать любые модификации. Например, если в процессе проектирования конструктору необходимо использовать в конструктивной схеме здания балки и колонны нестандартного сечения, можно воспользоваться Редактором профилей.

Данный инструмент позволяет проектировщику создавать профили для колонн и балок различной сложности и конфигурации. А благодаря автоматическому получению спецификаций и чертежей с 3D-модели можно в считанные минуты получать проектную и рабочую документацию зданий и сооружений.

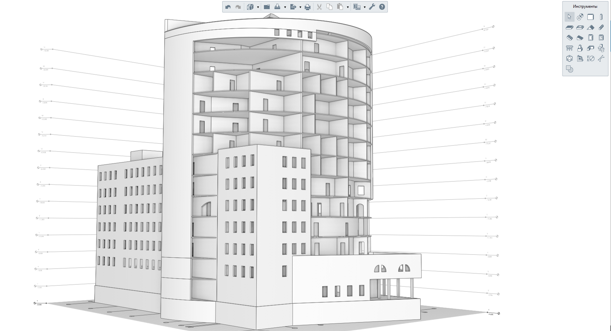

Быстрая подготовка данных для расчетных комплексов

Благодаря тому, что 3D-модель здания уже спроектирована в Renga, конструктору нет необходимости создавать её в расчетных системах. Достаточно воспользоваться специализированным приложением РК Лира, интегрированным с Renga через API и получить из информационной 3D-модели расчетную схему экономя время на построениях. Или экспортироваться модель из Renga в формат ifc и передать уже в любую расчетную систему (Лира-САПР, SCAD Office, StarkES, APM Civil Engineering и т.д.). После проверки конструктивной схемы здания и уточнения сопряжений и узлов в расчетных комплексах прикладываются все необходимые нагрузки для дальнейшей проверки на прочность конструктивных элементов.

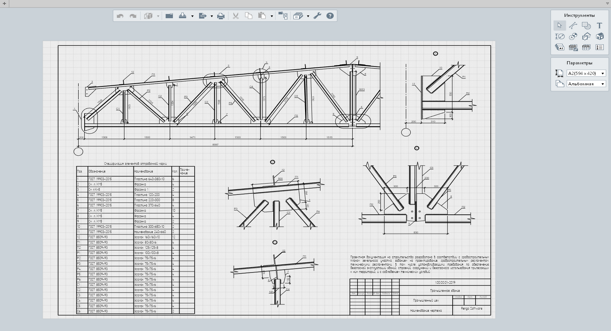

Формирование документации в соответствии с российскими и зарубежными стандартами

Вся документация в Renga автоматически формируется в соответствии с СПДС, что гарантирует исключение ошибок, связанных с оформлением чертежей. А в случае работы с иностранными компаниями, система поддерживает оформление документации в соответствии со стандартами ISO.

Renga для инженера по водоснабжению и водоотведению

Проектирование системы водоснабжения и водоотведения

В Renga можно создавать информационные модели внутренних систем водоснабжения и водоотведения зданий и сооружений различного назначения. Инструменты Renga позволяют максимально автоматизировать действия инженера в процессе прокладки трасс водопровода и канализации, при наполнении модели инженерными данными по соответствующим разделам и получении чертежной документации.

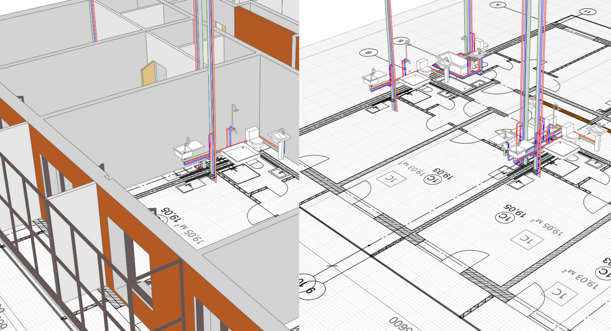

Сбор и получение данных

Проектирование внутренних систем водоснабжения и водоотведения в Renga предусматривает 2 сценария работы.

В первом, профильный специалист получает трехмерную модель от архитектора или конструктора и начинает свою работу по моделированию соответствующей инженерной системы. В комплексной архитектурно-строительной системе Renga реализован механизм совместной работы. Программа позволяет инженерам по внутренним сетям водопровода и канализации вести параллельную работу над проектом с архитекторами и конструкторам.

Участники проекта работают с актуальной информацией по 3D-модели, вовремя согласовывая принимаемые решения между собой.

Во втором сценарии, проектировщик получает 2D-чертежи от архитектора или конструктора, самостоятельно создает 3D-модель с помощью предоставленных инструментов, а уже далее наполняет ее объектами инженерных сетей. Имеется возможность использовать 2D-чертежи в качестве подложки.

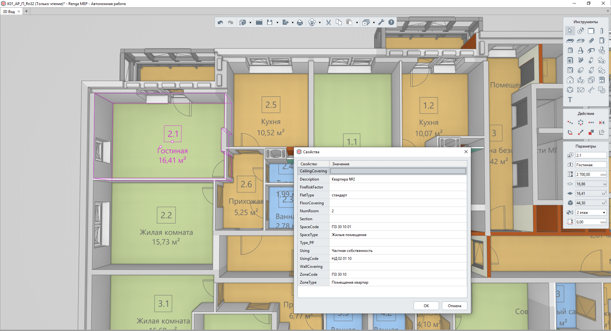

Определение нагрузок

Информационная модель позволяет профильным специалистам вносить все необходимые данные по каждому элементу здания для того, чтобы в дальнейшем их смогли использовать все участники проекта. Таким образом, специалисты по внутренним системам водоснабжения и водоотведения имеют возможность незамедлительно получить требуемую информацию о назначениях и габаритах помещений, положению шахт для инженерных коммуникаций, расположению технологического оборудования и многое другое. На основании полученных данных выявляются потребности различных помещений здания в сетях водопровода и канализации, а также выполняются инженерные расчёты, например, определение баланса водопотребления и водоотведения.

Расстановка оборудования

В соответствии с выявленными потребностями различных помещений здания в системах водоснабжения и водоотведения инженеры осуществляют подбор и расстановку оборудования по всей модели проектируемого объекта. Одним из преимуществ Renga является независимость работы специалистов от «незаполненных» каталогов объектов сетей водопровода и канализации. В программе реализован универсальный инструмент «Стили», позволяющий создавать все необходимые виды оборудования любого производителя. В считанные минуты, путем изменения параметров системного типа, пользователь получает требуемый в проекте экземпляр.

Вместе с тем, в случае необходимости, есть возможность импорта в модель трехмерных объектов, которые инженер сможет использовать в создаваемой модели. Для этого предусмотрена интеграция системы с другими программными продуктами и импорт в форматах .ifc, .c3d, . step, .sat, .iges и др. Помимо этого, в Renga представлены готовые каталоги ведущих производителей инженерного оборудования.

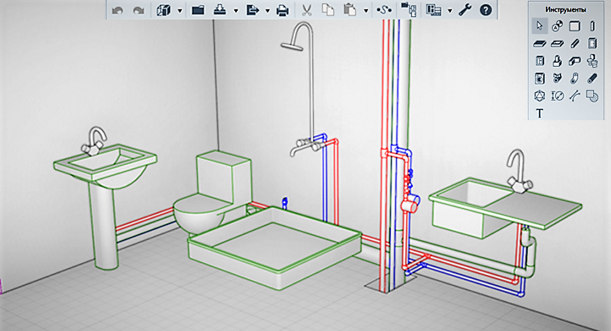

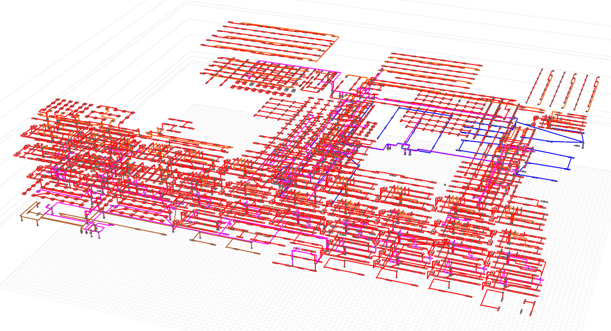

Прокладка трасс

Построение трасс внутренних сетей водопровода и канализации осуществляется уникальным инструментом Renga «Автоматическая трассировка». Он самостоятельно выполняет прокладку трубопроводов, а также подключение к ним оборудования в соответствии с правилами, которые задает инженер. В специальном режиме, который называется «Конструктор систем», пользователь показывает последовательность соединения объектов, задает смещение от уровня пола и стен, а параллельно его действиям в модели строится соответствующая трасса водоснабжения/водоотведения. На нее автоматически назначаются заданные проектировщиком трубы и фитинги, которые вставляются в местах поворота и ответвлений.

При этом, максимально минимизируются действия специалиста и сокращается время на принятие решения о пространственной конфигурации элементов сетей, так как в процессе построения программа учитывает объекты архитектурного раздела: стена, фундамент, балка, колонна, оконные и дверные проемы. В результате, в созданной модели наглядно видно расположение всех элементов сетей водопровода и канализации, а также их позиционирование относительно друг друга. Это помогает избежать ошибок при согласовании и увязывании разделов проектной и рабочей документации между собой.

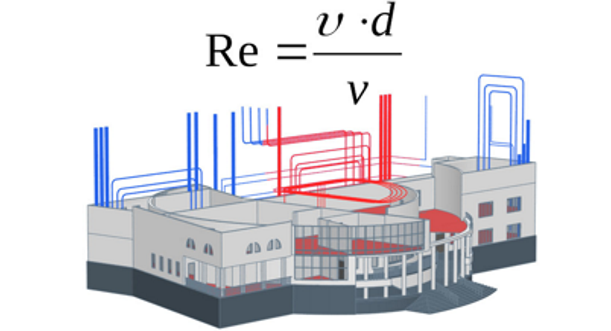

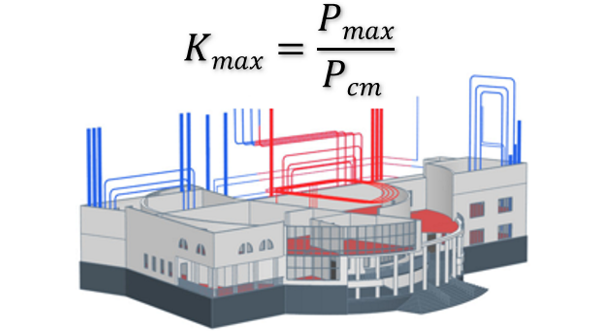

Автоматические расчеты

Расчетные модули для внутренних сетей водоснабжения и водоотведения создаются во внешних приложениях и расчетных комплексах партнеров. Это позволяет не ограничивать пользователей в выборе тех или иных систем. Программа дает возможность проектировщику подгружать готовые расчеты в табличную форму и учитывать их при оформлении документации.

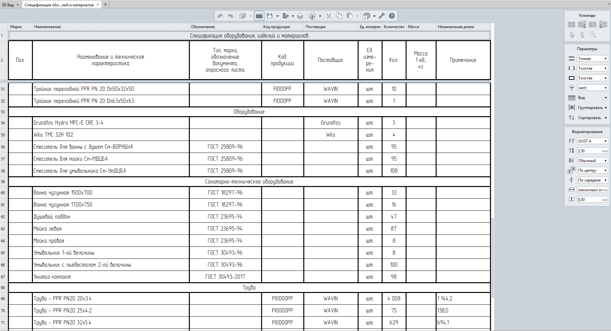

Автоматический подсчет спецификаций

Для точного подсчета всех элементов сетей внутреннего водоснабжения и водоотведения в Renga существует инструмент «Спецификации». Он автоматически собирает информацию с объектов модели и формирует по ним требуемую проектировщику таблицу по ГОСТ 21.110-2013, позволяя забыть про ручной расчёт и заполнение данных. Спецификации ассоциативно связаны с 3D-моделью и автоматически пересчитываются при любом ее изменении.

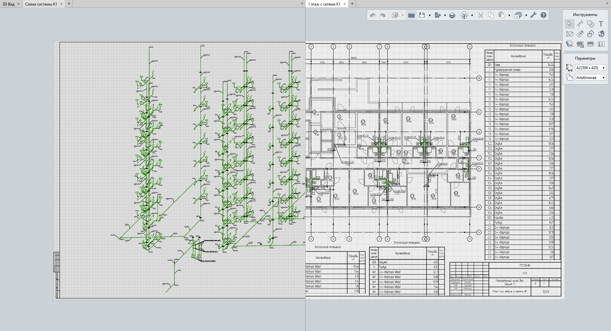

Оформление проектной и рабочей документации

Renga настроена под выпуск документации по внутренним системам водоснабжения и водоотведения в соответствии с действующими на территории РФ стандартами. Разработанные шаблоны позволяют проектировщику быстро и грамотно производить оформление чертежных листов согласно СПДС.

Предоставленные пользователям инструменты дают возможность автоматизированного формирования требуемых планов, а также аксонометрических проекций инженерных сетей водопровода и канализации в соответствии с ГОСТ 21.601-2011, где соблюдены чертежные масштабы и все элементы отображены в соответствии с условно графическими обозначениями (УГО).

Совместная работа над проектом

В BIM-системе Renga архитектор, конструктор и проектировщик внутренних инженерных сетей работают совместно над одной и той же моделью. Каждый участник проекта всегда может увидеть какие изменения сделали его коллеги. Такая работа в коллективе помогает избежать ошибок, связанных с несоответствием архитектурной модели с конструкторской или моделью внутренних инженерных сетей. А также сокращает время на разработку и согласование решений.

Организовать среду общих данных удобно с помощью комплексного решения от компании АСКОН Pilot-BIM. В нем можно соединить BIM-модели, созданные в разных системах, в единую общую информационную модель с помощью общеобменного формата IFC, согласовать и обменяться заданиями между участниками проекта как внутри коллектива, так и с коллегами, создающими свои разделы проектной документации в других BIM-системах. Обмен информацией можно осуществлять и с CAD-системами посредством чертежей в формате DWG/DXF.

Renga для инженера по отоплению

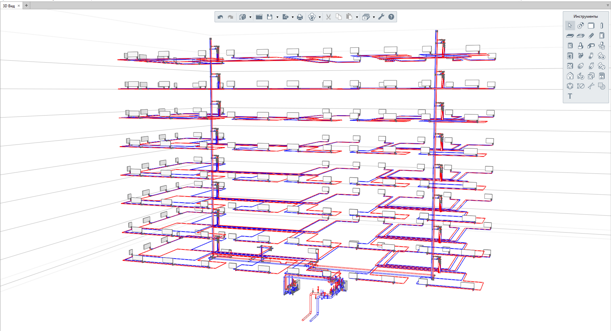

Проектирование системы отопления

В Renga можно создавать информационные модели систем отопления и сетей индивидуальных тепловых пунктов (ИТП) зданий и сооружений различного назначения. Инструменты Renga позволяют максимально автоматизировать действия инженера в процессе прокладки трасс подающих и обратных трубопроводов, при наполнении модели инженерными данными по соответствующим разделам и получении чертежной документации.

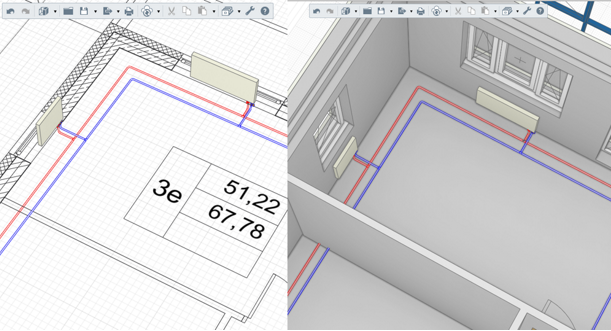

Сбор и получение данных

Проектирование системы отопления и тепловых сетей ИТП в Renga предусматривает 2 сценария работы.

В первом, профильный специалист получает трехмерную модель от архитектора или конструктора и начинает свою работу по моделированию соответствующего раздела. В комплексной архитектурно-строительной системе Renga реализован механизм совместной работы. Программа позволяет инженерам по отоплению вести параллельную работу над проектом с архитекторами и конструкторам. Участники проекта работают с актуальной информацией по 3D-модели, вовремя согласовывая принимаемые решения между собой.

Во втором сценарии, проектировщик получает 2D-чертежи от архитектора или конструктора, самостоятельно создает 3D-модель с помощью предоставленных инструментов, а уже далее наполняет ее объектами сетей отопления. Имеется возможность использовать 2D-чертежи в качестве подложки.

Определение нагрузок

Информационная модель позволяет профильным специалистам вносить все необходимые данные по каждому элементу здания для того, чтобы в дальнейшем их смогли использовать все участники проекта. Таким образом, специалисты по системам отопления имеют возможность незамедлительно получить требуемую информацию о назначениях и габаритах помещений, наружных и внутренних ограждающих конструкциях, используемых материалах, положению шахт для инженерных коммуникаций и многое другое. На основании полученных данных выявляются потребности различных помещений здания в системах отопления, а также выполняются инженерные расчёты, например, определение тепловой нагрузки.

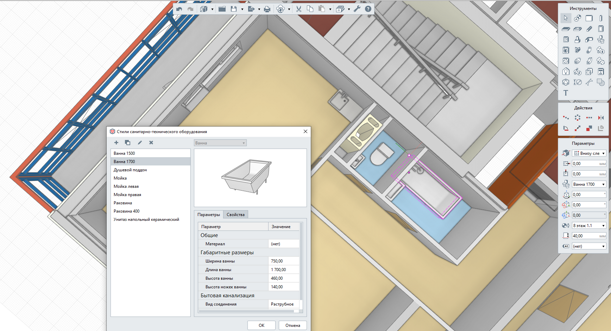

Расстановка оборудования

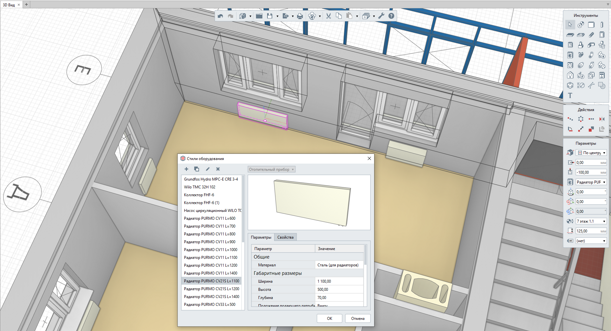

В соответствии с выявленными потребностями различных помещений здания в системах отопления инженеры осуществляют подбор и расстановку оборудования по всей модели проектируемого объекта. Одним из преимуществ Renga является независимость работы специалистов от «незаполненных» каталогов объектов сетей отопления. В программе реализован универсальный инструмент «Стили», позволяющий создавать все необходимые виды оборудования любого производителя. В считанные минуты, путем изменения параметров системного типа, пользователь получает требуемый в проекте экземпляр.

Вместе с тем, в случае необходимости, есть возможность импорта в модель трехмерных объектов, которые инженер сможет использовать в создаваемой модели. Для этого предусмотрена интеграция системы с другими программными продуктами и импорт в форматах .ifc, .c3d, . step, .sat, .iges и др. Помимо этого, в Renga представлены готовые каталоги ведущих производителей инженерного отопительного оборудования.

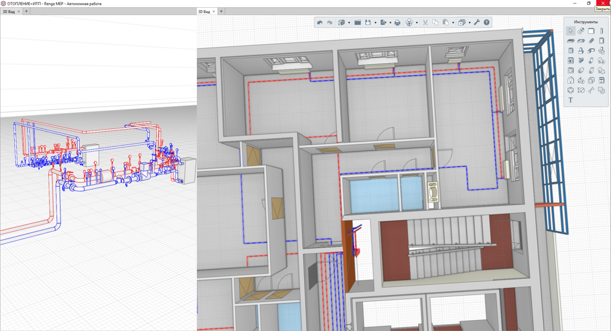

Прокладка трасс

Построение трасс систем отопления и тепловых сетей ИТП осуществляется уникальным инструментом Renga «Автоматическая трассировка». Он самостоятельно выполняет прокладку трубопроводов, а также подключение к ним оборудования в соответствии с правилами, которые задает инженер. В специальном режиме, который называется «Конструктор систем», пользователь показывает последовательность соединения объектов, задает смещение от уровня пола и стен, а параллельно его действиям в модели строится соответствующая трасса отопления. На нее автоматически назначаются заданные проектировщиком трубы и фитинги, которые вставляются в местах поворота и ответвлений.

При этом, максимально минимизируются действия специалиста и сокращается время на принятие решения о пространственной конфигурации элементов сетей, так как в процессе построения программа учитывает объекты архитектурного раздела: стена, фундамент, балка, колонна, оконные и дверные проемы. В результате, в созданной модели наглядно видно расположение всех элементов системы отопления в помещениях здания и оборудования в индивидуальных тепловых пунктах, а также их позиционирование относительно друг друга. Это помогает избежать ошибок при согласовании и увязывании разделов проектной и рабочей документации между собой.

Автоматические расчеты

Расчетные модули для сетей отопления создаются во внешних приложениях и расчетных комплексах партнеров. Это позволяет не ограничивать пользователей в выборе тех или иных систем. Программа дает возможность проектировщику подгружать готовые расчеты в табличную форму и учитывать их при оформлении документации.

Автоматический подсчет спецификаций

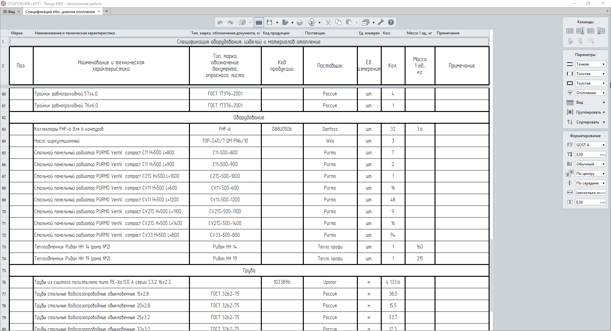

Для точного подсчета всех элементов систем отопления и тепловых сетей ИТП в Renga существует инструмент «Спецификации». Он автоматически собирает информацию с объектов модели и формирует по ним требуемую проектировщику таблицу по ГОСТ 21.110-2013, позволяя забыть про ручной расчёт и заполнение данных. Спецификации ассоциативно связаны с 3D-моделью и автоматически пересчитываются при любом ее изменении.

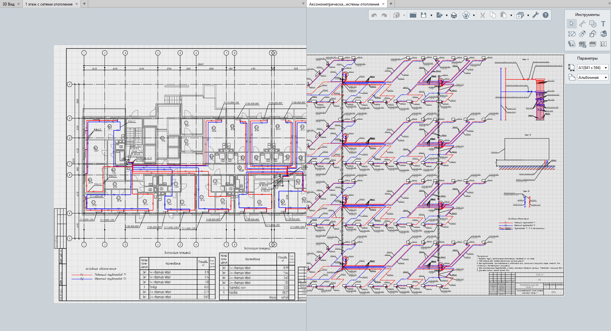

Оформление проектной и рабочей документации

Renga настроена под выпуск документации по системам отопления и тепловым сетям ИТП в соответствии с действующими на территории РФ стандартами. Разработанные шаблоны позволяют проектировщику быстро и грамотно производить оформление чертежных листов согласно СПДС.

Предоставленные пользователям инструменты дают возможность автоматизированного формирования требуемых планов, а также аксонометрических проекций сетей отопления в соответствии с ГОСТ 21.602-2016, где соблюдены чертежные масштабы и все элементы отображены в соответствии с условно графическими обозначениями (УГО). При оформлении раздела ИТП может быть использована высокая детализация трубопроводов и оборудования.

Совместная работа над проектом

В BIM-системе Renga архитектор, конструктор и проектировщик внутренних инженерных сетей работают совместно над одной и той же моделью. Каждый участник проекта всегда может увидеть какие изменения сделали его коллеги. Такая работа в коллективе помогает избежать ошибок, связанных с несоответствием архитектурной модели с конструкторской или моделью внутренних инженерных сетей. А также сокращает время на разработку и согласование решений.

Организовать среду общих данных удобно с помощью комплексного решения от компании АСКОН Pilot-BIM. В нем можно соединить BIM-модели, созданные в разных системах, в единую общую информационную модель с помощью общеобменного формата IFC, согласовать и обменяться заданиями между участниками проекта как внутри коллектива, так и с коллегами, создающими свои разделы проектной документации в других BIM-системах. Обмен информацией можно осуществлять и с CAD-системами посредством чертежей в формате DWG/DXF.

Renga для инженера по вентиляции

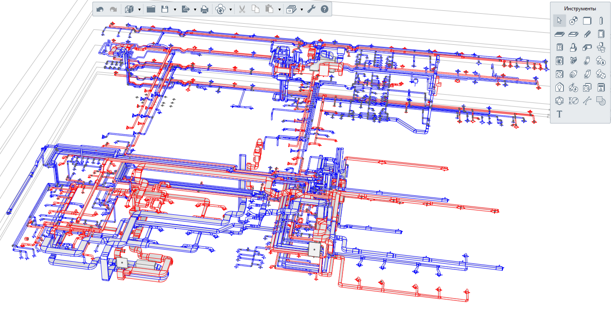

Проектирование системы вентиляции

В Renga можно создавать информационные модели вентиляционных систем зданий и сооружений различного назначения. Инструменты Renga позволяют максимально автоматизировать действия инженера в процессе прокладки трасс приточных и вытяжных воздуховодов, при наполнении модели инженерными данными по соответствующему разделу и получении чертежной документации.

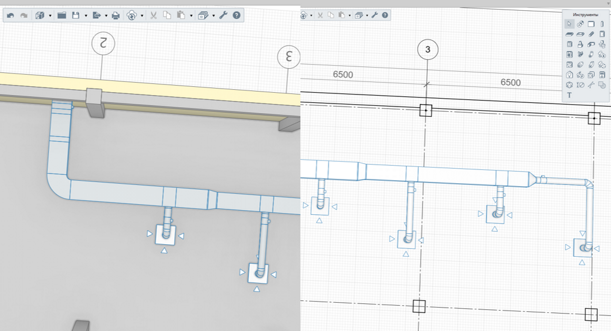

Сбор и получение данных

Проектирование вентиляционных систем в Renga предусматривает 2 сценария работы.

В первом, профильный специалист получает трехмерную модель от архитектора или конструктора и начинает свою работу по моделированию соответствующего раздела. В комплексной архитектурно-строительной системе Renga реализован механизм совместной работы. Программа позволяет инженерам по вентиляции вести параллельную работу над проектом с архитекторами и конструкторам. Участники проекта работают с актуальной информацией по 3D-модели, вовремя согласовывая принимаемые решения между собой.

Во втором сценарии, проектировщик получает 2D-чертежи от архитектора или конструктора, самостоятельно создает 3D-модель с помощью предоставленных инструментов, а уже далее наполняет ее объектами сетей вентиляции. Имеется возможность использовать 2D-чертежи в качестве подложки.

Определение нагрузок

Информационная модель позволяет профильным специалистам вносить все необходимые данные по каждому элементу здания для того, чтобы в дальнейшем их смогли использовать все участники проекта. Таким образом, специалисты по вентиляционным системам имеют возможность незамедлительно получить требуемую информацию о назначениях и габаритах помещений, наружных и внутренних ограждающих конструкциях, используемых материалах, положению шахт для инженерных коммуникаций и многое другое. На основании полученных данных выявляются потребности различных помещений здания в системах вентиляции, а также выполняются инженерные расчёты, например, определение воздухообмена.

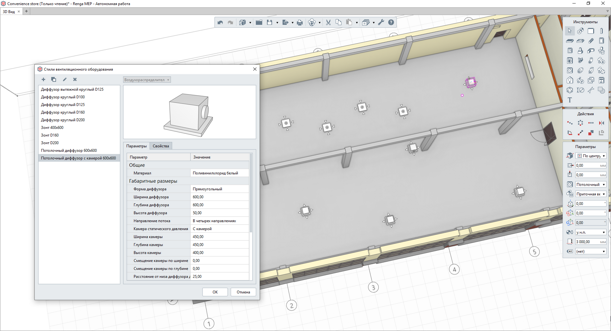

Расстановка оборудования

В соответствии с выявленными потребностями различных помещений здания в вентиляционных системах инженеры осуществляют подбор и расстановку оборудования в модели проектируемого объекта. Одним из преимуществ Renga является независимость работы специалистов от «незаполненных» каталогов объектов сетей вентиляции. В программе реализован универсальный инструмент «Стили», позволяющий создавать все необходимые виды оборудования любого производителя. В считанные минуты, путем изменения параметров системного типа, пользователь получает требуемый в проекте экземпляр.

Вместе с тем, в случае необходимости, есть возможность импорта в модель трехмерных объектов, которые инженер сможет использовать в создаваемой модели. Для этого предусмотрена интеграция системы с другими программными продуктами и импорт в форматах .ifc, .c3d, . step, .sat, .iges и др. Помимо этого, в Renga представлены готовые каталоги ведущих производителей инженерного вентиляционного оборудования.

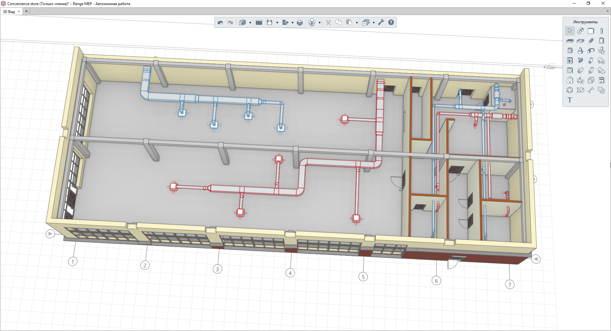

Прокладка трасс

Построение трасс вентиляционных систем осуществляется уникальным инструментом Renga «Автоматическая трассировка». Он самостоятельно выполняет прокладку воздуховодов, а также подключение к ним оборудования в соответствии с правилами, которые задает инженер. В специальном режиме, который называется «Конструктор систем», пользователь показывает последовательность соединения объектов, задает смещение от уровня пола и стен, а параллельно его действиям в модели строится соответствующая приточная или вытяжная трасса вентиляции. На нее автоматически назначаются заданные проектировщиком воздуховоды и их соединительные детали, которые вставляются в местах поворота и ответвлений.

При этом, максимально минимизируются действия специалиста и сокращается время на принятие решения о пространственной конфигурации элементов сетей, так как в процессе построения программа учитывает объекты архитектурного раздела: стена, фундамент, балка, колонна, оконные и дверные проемы. В результате, в созданной модели наглядно видно расположение всех элементов вентиляционных систем в помещениях здания, а также их позиционирование относительно друг друга. Это помогает избежать ошибок при согласовании и увязывании разделов проектной и рабочей документации между собой.

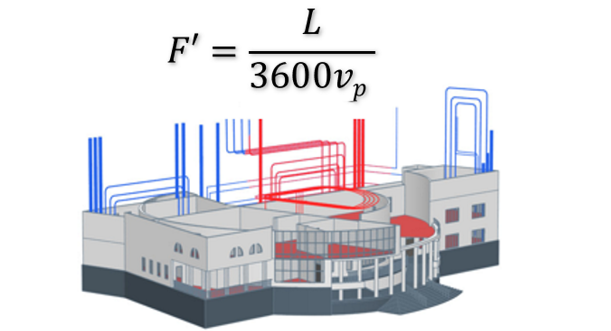

Автоматические расчеты

Расчетные модули для сетей вентиляции создаются во внешних приложениях и расчетных комплексах партнеров. Это позволяет не ограничивать пользователей в выборе тех или иных систем. Программа дает возможность проектировщику подгружать готовые расчеты в табличную форму и учитывать их при оформлении документации.

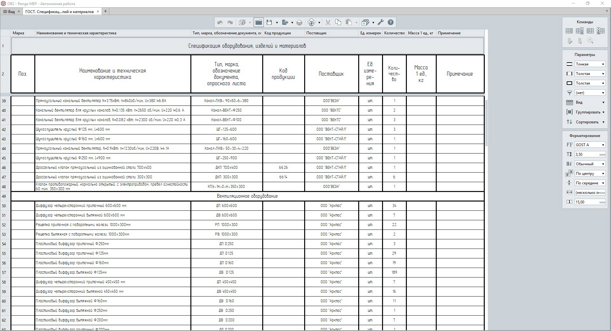

Автоматический подсчет спецификаций

Для точного подсчета всех элементов вентиляционных систем в Renga существует инструмент «Спецификации». Он автоматически собирает информацию с объектов модели и формирует по ним требуемую проектировщику таблицу по ГОСТ 21.110-2013, позволяя забыть про ручной расчёт и заполнение данных. Спецификации ассоциативно связаны с 3D-моделью и автоматически пересчитываются при любом ее изменении.

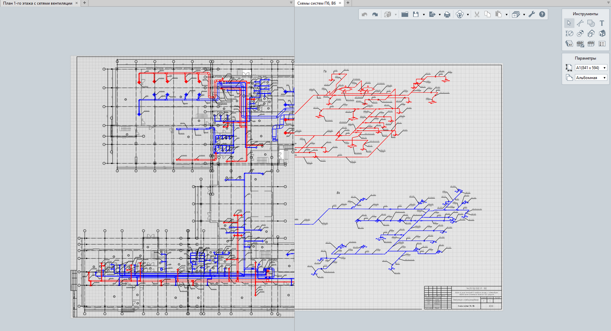

Оформление проектной и рабочей документации

Renga настроена под выпуск документации по вентиляционным системам в соответствии с действующими на территории РФ стандартами. Разработанные шаблоны позволяют проектировщику быстро и грамотно производить оформление чертежных листов согласно СПДС.

Предоставленные пользователям инструменты дают возможность автоматизированного формирования требуемых планов, а также аксонометрических проекций сетей вентиляции в соответствии с ГОСТ 21.602-2016, где соблюдены чертежные масштабы и все элементы отображены в соответствии с условно графическими обозначениями (УГО).

При оформлении аксонометрических схем может быть использована высокая детализация воздуховодов и оборудования.

Инструмент «Спецификации» автоматически собирает информацию с объектов модели и формирует по ним требуемую проектировщику таблицу по ГОСТ 21.110-2013, позволяя забыть про ручной расчёт и заполнение данных.

Совместная работа над проектом

В BIM-системе Renga архитектор, конструктор и проектировщик внутренних инженерных сетей работают совместно над одной и той же моделью. Каждый участник проекта всегда может увидеть какие изменения сделали его коллеги. Такая работа в коллективе помогает избежать ошибок, связанных с несоответствием архитектурной модели с конструкторской или моделью внутренних инженерных сетей. А также сокращает время на разработку и согласование решений.

Организовать среду общих данных удобно с помощью комплексного решения от компании АСКОН Pilot-BIM. В нем можно соединить BIM-модели, созданные в разных системах, в единую общую информационную модель с помощью общеобменного формата IFC, согласовать и обменяться заданиями между участниками проекта как внутри коллектива, так и с коллегами, создающими свои разделы проектной документации в других BIM-системах. Обмен информацией можно осуществлять и с CAD-системами посредством чертежей в формате DWG/DXF.

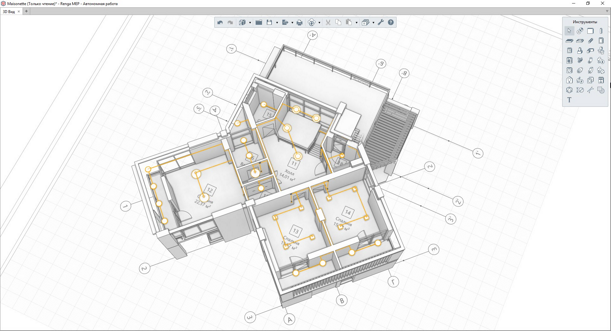

Renga для инженера по электрическим сетям

Проектирование системы электроснабжения

В Renga можно создавать информационные модели сетей внутреннего электроснабжения и электроосвещения зданий и сооружений различного назначения. Инструменты Renga позволяют максимально автоматизировать действия инженера в процессе прокладки трасс осветительных и силовых линий, при наполнении модели инженерными данными по соответствующему разделу и получении чертежной документации.

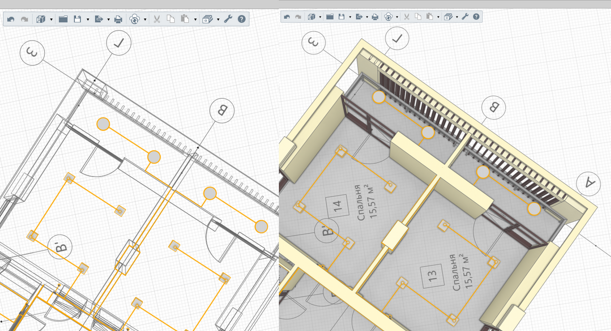

Сбор и получение данных

Проектирование сетей внутреннего электроснабжения и электроосвещения в Renga предусматривает 2 сценария работы.

В первом, профильный специалист получает трехмерную модель от архитектора или конструктора и начинает свою работу по моделированию соответствующего раздела. В комплексной архитектурно-строительной системе Renga реализован механизм совместной работы. Программа позволяет инженерам-электрикам вести параллельную работу над проектом с архитекторами и конструкторам. Участники проекта работают с актуальной информацией по 3D-модели, вовремя согласовывая принимаемые решения между собой.

Во втором сценарии, проектировщик получает 2D-чертежи от архитектора или конструктора, самостоятельно создает 3D-модель с помощью предоставленных инструментов, а уже далее наполняет ее объектами сетей электроснабжения и электроосвещения. Имеется возможность использовать 2D-чертежи в качестве подложки.

Определение нагрузок

Информационная модель позволяет профильным специалистам вносить все необходимые данные по каждому элементу здания для того, чтобы в дальнейшем их смогли использовать все участники проекта. Таким образом, специалисты по сетям внутреннего электроснабжения и электроосвещения имеют возможность незамедлительно получить требуемую информацию о назначениях и габаритах помещений, наружных и внутренних ограждающих конструкциях, используемых материалах, положению шахт для инженерных коммуникаций и многое другое. На основании полученных данных выявляются потребности различных помещений здания в электрических системах, а также выполняются инженерные расчёты, например, определение осветительной нагрузки.

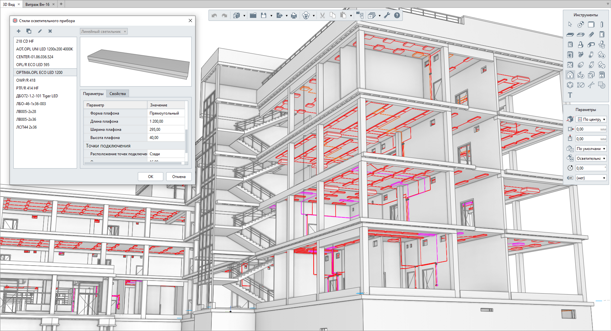

Расстановка оборудования

В соответствии с выявленными потребностями различных помещений здания в электрических системах инженеры осуществляют подбор и расстановку силового и осветительного оборудования по всей модели проектируемого объекта. Одним из преимуществ Renga является независимость работы специалистов от «незаполненных» каталогов объектов сетей внутреннего электроснабжения и электроосвещения. В программе реализован универсальный инструмент «Стили», позволяющий создавать все необходимые виды оборудования любого производителя. В считанные минуты, путем изменения параметров системного типа, пользователь получает требуемый в проекте экземпляр.

Вместе с тем, в случае необходимости, есть возможность импорта в модель трехмерных объектов, которые инженер сможет использовать в создаваемой модели. Для этого предусмотрена интеграция системы с другими программными продуктами и импорт в форматах .ifc, .c3d, . step, .sat, .iges и др. Помимо этого, в Renga будут представлены готовые каталоги ведущих производителей силового и осветительного оборудования.

Прокладка трасс

Построение трасс электрических систем осуществляется уникальным инструментом Renga «Автоматическая трассировка». Он самостоятельно выполняет прокладку кабелей, а также подключение к ним оборудования в соответствии с правилами, которые задает инженер. В специальном режиме, который называется «Конструктор систем», пользователь показывает последовательность соединения объектов, задает смещение от уровня пола и стен, а параллельно его действиям в модели строится соответствующая силовая или осветительная трасса. На нее автоматически назначаются заданные проектировщиком кабели.

При этом, максимально минимизируются действия специалиста и сокращается время на принятие решения о пространственной конфигурации элементов сетей, так как в процессе построения программа учитывает объекты архитектурного раздела: стена, фундамент, балка, колонна, оконные и дверные проемы. В результате, в созданной модели наглядно видно расположение всех элементов электрических систем в помещениях здания, а также их позиционирование относительно друг друга. Это помогает избежать ошибок при согласовании и увязывании разделов проектной и рабочей документации между собой.

Автоматические расчеты

Расчетные модули для сетей внутреннего электроснабжения и электроосвещения создаются во внешних приложениях и расчетных комплексах партнеров. Это позволяет не ограничивать пользователей в выборе тех или иных систем. Программа дает возможность проектировщику подгружать готовые расчеты в табличную форму и учитывать их при оформлении документации.

Автоматический подсчет спецификаций

Для точного подсчета всех элементов сетей внутреннего электроснабжения и электроосвещения в Renga существует инструмент «Спецификации». Он автоматически собирает информацию с объектов модели и формирует по ним требуемую проектировщику таблицу по ГОСТ 21.110-2013, позволяя забыть про ручной расчёт и заполнение данных. Спецификации ассоциативно связаны с 3D-моделью и автоматически пересчитываются при любом ее изменении.

Оформление чертежей и спецификаций

Renga настроена под выпуск документации по электрическим системам в соответствии с действующими на территории РФ стандартами. Разработанные шаблоны позволяют проектировщику быстро и грамотно производить оформление чертежных листов согласно СПДС.

Предоставленные пользователям инструменты дают возможность автоматизированного формирования требуемых планов сетей внутреннего электроснабжения и электроосвещения в соответствии с ГОСТ 21.608-2014 и ГОСТ 21.613-2014, где соблюдены чертежные масштабы и все элементы отображены в соответствии с условно графическими обозначениями (УГО).

Инструмент «Спецификации» автоматически собирает информацию с объектов модели и формирует по ним требуемую проектировщику таблицу по ГОСТ 21.110-2013, позволяя забыть про ручной расчёт и заполнение данных.

Совместная работа над проектом

В BIM-системе Renga архитектор, конструктор и проектировщик внутренних инженерных сетей работают совместно над одной и той же моделью. Каждый участник проекта всегда может увидеть какие изменения сделали его коллеги. Такая работа в коллективе помогает избежать ошибок, связанных с несоответствием архитектурной модели с конструкторской или моделью внутренних инженерных сетей. А также сокращает время на разработку и согласование решений.

Организовать среду общих данных удобно с помощью комплексного решения от компании АСКОН Pilot-BIM. В нем можно соединить BIM-модели, созданные в разных системах, в единую общую информационную модель с помощью общеобменного формата IFC, согласовать и обменяться заданиями между участниками проекта как внутри коллектива, так и с коллегами, создающими свои разделы проектной документации в других BIM-системах. Обмен информацией можно осуществлять и с CAD-системами посредством чертежей в формате DWG/DXF.

Renga для совместной работы

Совместная работа в системе Renga

Renga позволяет вести совместную одновременную работу над проектом будущего здания/сооружения по технологии BIM, исключая конфликтные ситуации между специалистами при внесении изменений в проект. Инструмент совместной работы позволяет скоординировать и увязать разрабатываемые в системе Renga части проекта в одну 3D-модель.

Экономия времени

Проектировщики, использующие Renga, теперь могут вести параллельную работу над одной 3D-моделью. Данные от всех участников проекта соединяются в общую модель в считанные доли секунд. Совместная работа в системе Renga позволяет минимизировать возможность возникновения конфликта данных в модели и сокращать время не только на согласование частей проекта, но и сам процесс работы над 3D-моделью.

Повышение качества проекта

Используя механизм синхронизации, участники проекта могут постоянно работать с актуальной информацией по 3D-модели. Все данные по проекту в виде 3D-модели предоставляются всем участникам проектам. Вы сможете быстро и правильно оценивать принимаемые конструктивные, объемно-планировочные, инженерные и другие решения, вовремя согласовывать их между собой. А самое главное, что совместная работа в системе Renga поможет вам уменьшить количество ошибок в проекте, которые могут стоить больших денежных затрат.

Обмен данными с минимальным трафиком сети

Используя совместную работу в системе Renga, каждый пользователь работает с локальной версией 3D-модели на своем компьютере или сетевом диске. Совместная работа позволяет вам обмениваться с коллегами только изменениями в проекте, а не целыми информационными моделями. Это значительно снижает нагрузку на сеть предприятия и/или сокращает интернет-трафик.

Проектирование из любого места и в любое время

Для проектирования в системе Renga нет территориальных и временных ограничений. Работая в системе Renga проектировщики могут располагаться удаленно друг от друга и при этом разрабатывать одну 3D-модель. А в случае командировочных поездок или условиях перебоя со связью – не выпадать из рабочего процесса, а продолжать работать с проектом локально.

Простота администрирования

Для администрирования в системе Renga не требуется время для развертывания, настройки и организации механизма совместной работы. Достаточно установить Renga Collaboration Server и запустить его на сервере или локальном компьютере любого из пользователей.

Безопасность данных компании

Для обеспечения совместной работы в проектной организации и за ее пределами, у руководства компании при использовании Renga всегда есть возможность выбрать место расположения серверного механизма c данными по проекту, а значит исключить в случае необходимости расположение/передачу данных на иностранные сервера. Это не только благоприятно отражается на безопасности компании, но и позволяет соответствовать требованиям специализированных органов РФ.

Экономия бюджета компании/организации

Механизм совместной работы Renga предоставляется проектным организациям бесплатно вместе с приобретением системы Renga. Вам нет необходимости нести дополнительные затраты на приобретение аппаратного оборудования и специализированного программного обеспечения для реализации работы через сервер. Для использования совместной работы достаточно лишь соответствие минимальным системным требованиям Renga.

Добрый день! Поставка программного средства прошла без проблем. Благодарю за работу.
Александр, ГИП, главный специалист-конструктор ООО КРЫМНИОПРОЕКТ, г. Г. Севастополь
Все отзывы
Консультации и прием заказов:

(495) no skype addon845-20-40, (812) no skype addon615-81-20
8-800-505-05-40 (бесплатный звонок)

info@architect-design.ru

Консультации и прием заказов в мессенджерах:
Все контакты
Для увеличения нажмите на картинку Для увеличения нажмите на картинку
Акции и спецпредложения:
Подтверди, что являешься лицензионным пользователем зарубежной или российской САПР, и получи специальные условия приобретения Renga! Подробнее

Нас рекомендуют:
Для увеличения нажмите на картинку Для увеличения нажмите на картинку
Посмотреть все рекомендательные письма
Что о нас говорят Клиенты?
15.07.2024
Сергей ИП Горбунов, г. Екатеринбург
Был заказан постпроцессор на 5-ти координатный обрабатывающий центр. Работа выполнена с опережением срока. Большое спасибо за оперативность! В дальнейшем будем работать с Вами.
19.10.2023
Валентин
Быстрые ответ и оформление заказа. Менеджер отвечает в короткие сроки. Всё отлично.
26.06.2023
Юлия, Главный маркшейдер ООО "Дальнегорский ГОК", г. Дальнегорск
Спасибо за программу. Все быстро получили. Будем изучать и работать.

Все отзывы >>
Оставить свой отзыв о нашей работе >>
Посмотреть рекомендательные письма Клиентов >>

Доставка
Программное обеспечение может поставляться как физически, так и средствами электронной связи. Доставка продукта, бухгалтерских и юридических документов, сертификатов, бумажных лицензий и т.д. осуществляется бесплатно по всей территории Российской Федерации.
Сроки на поставку регулируются компаниями-производителями и транспортной службой и оговариваются в каждом случае отдельно. Сроки доставки после комплектации на нашем складе до любой точки РФ редко превышают 2-3 рабочих дня.
О производителе
Renga Software, совместное предприятие компании АСКОН и фирмы «1С», занимается разработкой программных продуктов для проектирования зданий и сооружений в соответствии с технологией информационного моделирования (ТИМ / BIM — Building Information Modeling).Являясь первым отечественным разработчиком BIM-решений, Renga Software создает продукты для трехмерного проектирования с удобным функционалом, интуитивно-понятным интерфейсом и доступной стоимостью. Вся документация, создаваемая в программе, соо...
карта сайта  приглашаем агентов!
