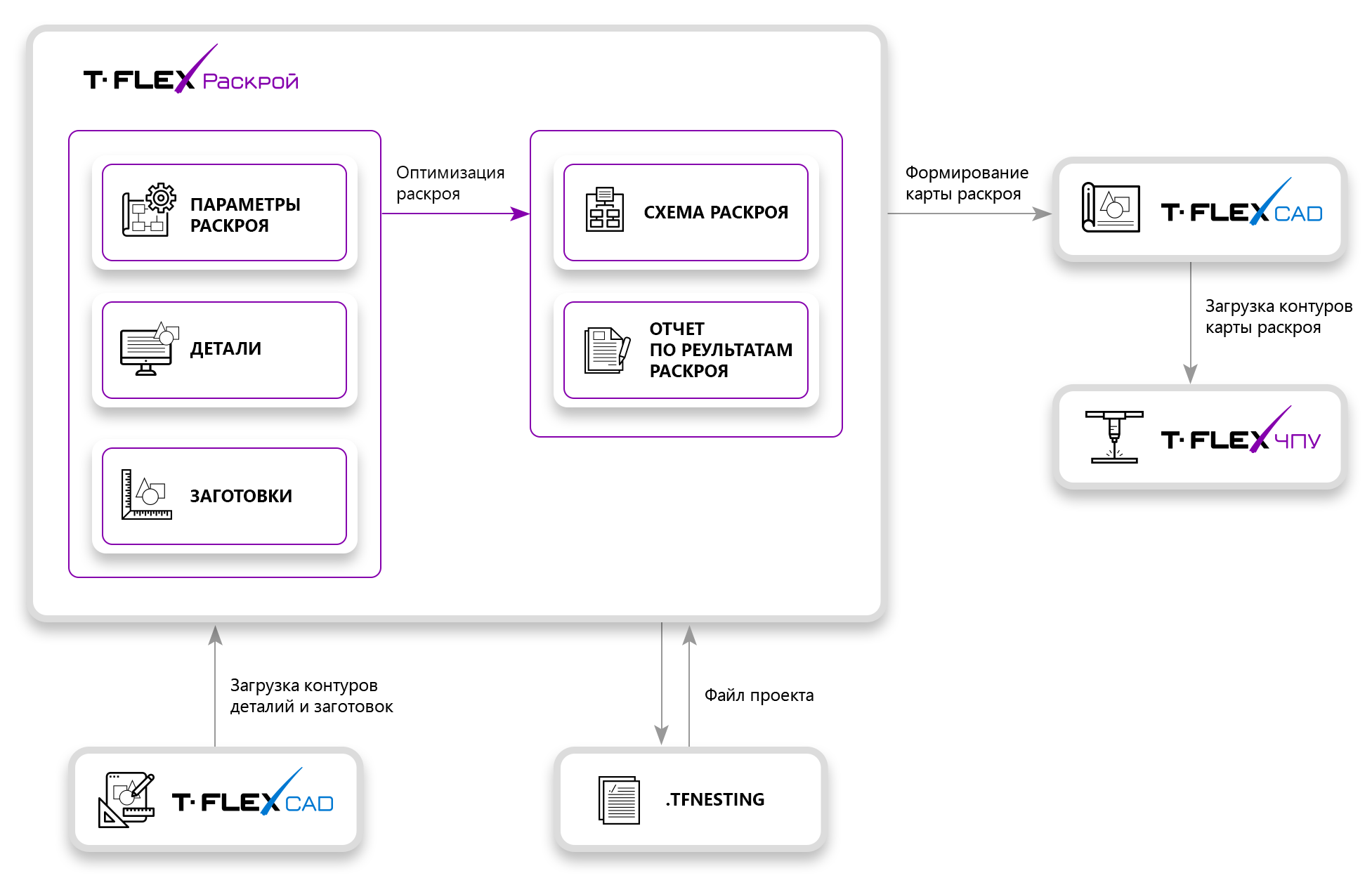

Программа T-FLEX Раскрой является приложением к системе проектирования T-FLEX CAD и предназначена для автоматизации раскроя листовых материалов для различных видов резки. Программа точно и быстро рассчитывает схему раскроя деталей таким образом, чтобы отходы раскраиваемого материала были минимальны. Схемы раскроя могут быть оформлены в виде чертежей T-FLEX CAD и использованы для подготовки управляющих программ для станков с ЧПУ.

Для увеличения нажмите на картинку

В T-FLEX Раскрое реализованы следующие типы раскроя материала:

• линейный – раскрой заготовок в хлыстах;
• гильотинный – получение оптимальных схем раскроя листового материала на детали прямоугольной формы сквозными резами;
• фигурный – получение оптимальных схем раскроя листового материала на детали произвольной формы.

Работа в программе осуществляется в рамках проекта раскроя. Проект раскроя объединяет в себе исходные данные, параметры раскроя и результаты расчёта программы. В параметрах проекта осуществляются общие настройки, связанные с алгоритмом решения (зазоры и отступы, размеры деловых отходов, раскрой деталей в полостях, уровень оптимизации решателя и др.). В качестве исходных данных деталей и заготовок в программе могут использоваться контуры штриховок, загружаемые из одного или нескольких чертежей T-FLEX CAD.

Помимо этого, габариты прямоугольных деталей и заготовок могут задаваться вручную в интерфейсе программы.

Сопоставление функциональности программы для разных типов раскроя:

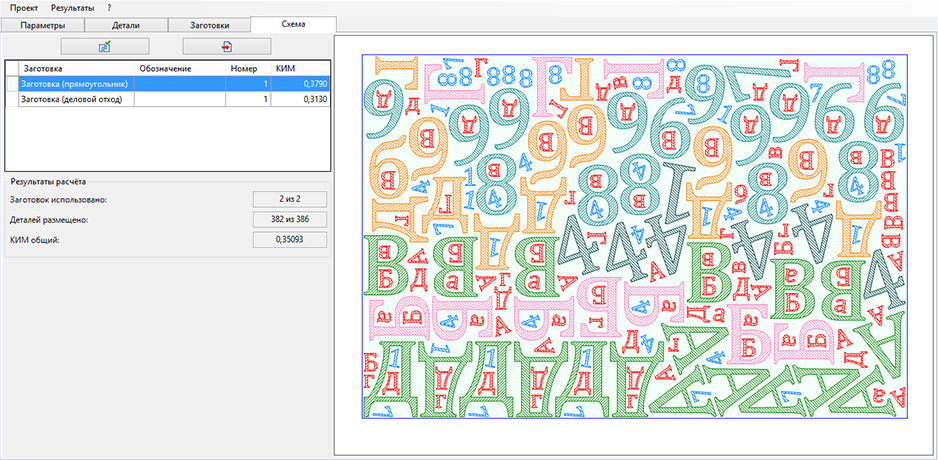

Результатами расчёта являются схемы оптимального раскроя по заготовкам и сводная информация о раскрое (количество заданных и раскроенных деталей и израсходованных заготовок, значения КИМ).

Для увеличения нажмите на картинку

Основные особенности программы

Ассоциативная связь между контурами деталей и заготовок с исходной геометрией

Между контурами деталей и заготовок в проекте раскроя и их исходной геометрией на чертеже T-FLEX CAD поддерживается ассоциативная связь. Благодаря этому при изменении контуров штриховок на чертеже может быть выполнено обновление соответствующих контуров деталей и заготовок в проекте раскроя. Обновление выполняется вручную, что даёт возможность учитывать изменения исходной геометрии, когда это необходимо.

Управление вариантами аппроксимации контуров деталей и заготовок

Для упрощения сплайновой геометрии контуров деталей возможно несколько вариантов упрощения геометрии, влияющие на скорость расчёта. Наиболее простой случай упрощения прямоугольником используется для деталей, имеющих вырезы, фаски или скругления, которые не должны оказывать влияние на схему раскроя.

Раскрой «в задел»

Для линейного и гильотинного раскроя существует возможность изготовления деталей «в задел». Параметр «в задел» используется для раскроя дополнительного количества деталей, чтобы обеспечить складской запас наиболее востребованных позиций.

Учёт дефектов на заготовках

Для гильотинного раскроя в программе предусмотрено добавление заготовок, имеющих дефекты: сколы, царапины, вырезы и др. При наличии дефектов программа выполняет расчёт с учётом обозначенных областей.

Возможность ручного переразмещения деталей на схеме гильотинного раскроя

Для гильотинного раскроя существует возможность ручного переразмещения деталей на схеме раскроя. Так, например, пользователь имеет возможность выделить на схеме раскроя деталь и переместить её на новое место, достаточное для размещения.

Обмен исходными данными и результатами раскроя с другими системами

Широкие возможности импорта/экспорта T-FLEX CAD снимают ограничения на обмен любыми данными для раскроя со сторонними программами. Так, например, контуры деталей и заготовок можно импортировать в формате *.dwg, а затем экспортировать схему раскроя обратно.

Системные требования T-FLEX Раскрой

Для работы необходим предустановленный T-FLEX CAD 2D+ или T-FLEX CAD
